本节摘要：表面微加工不向硅本体动刀，而是在硅表面逐层"长"出薄膜，再以牺牲层释放得到可动结构。本节围绕"先约束、后解放"的制造哲学展开：牺牲层如何定义运动间隙，结构层如何承担力学功能，释放阶段的粘附问题如何被系统性化解。理解这些，就明白表面微加工为何能像设计集成电路一样自由排布机械单元。

学习目标

阅读完本节，你应当能够：

1. 复述表面微加工"逐层沉积-图形化-选择性释放"的基本循环。
2. 说明结构层与牺牲层这对搭档的分工与选材逻辑。
3. 分析 Stiction（粘附）的三种物理机制及对应的三维防御。
4. 讲清表面微加工与 CMOS 产线的兼容方式。
5. 举例说明微镜、麦克风等器件中的多层集成。

一、问题与直觉

体微加工好比凿石的石匠，在硅衬底里挖坑开槽。可悬空梁、能旋转的齿轮、可折叠的弹簧，这些结构"挖"不出来。表面微加工反其道而行：不挖，改"长"。

流程大致是：先在硅片上淀一层牺牲层（如二氧化硅），再淀结构层（如多晶硅），光刻做出图形，最后氢氟酸把牺牲层溶掉——结构层便腾空而起。这就是表面微加工的心法：逐层沉积-图形化-选择性释放。它的哲学是"先约束、后解放"：结构不能一步成型，得靠临时支撑把空间占住；自由度也不能天生就有，得靠受控的释放来激活。

这套思路成型于 1980 年代初，加州大学伯克利分校的 Howe 团队是奠基者：LPCVD 多晶硅做结构层、磷硅玻璃做牺牲层，第一次做出了静电微镜阵列与梳齿谐振器。突破的要害不在新材料，而在设计语法的改写——设计师从此可以像画电路版图一样，在掩模上自由布置齿轮、弹簧与电极，剩下的交给标准薄膜工艺流水线。

二、核心原理

2.1 结构层与牺牲层：双核共生博弈

这门手艺的成败，押在结构层与牺牲层的配合上。结构层要强韧、导电、抗蠕变；牺牲层要好蚀、低应力、不留渣。

结构层的主流选项有三：

• LPCVD 多晶硅：杨氏模量约 160 GPa、断裂强度超 1 GPa，与硅衬底热匹配良好，掺杂即可调阻。最讨喜的一点是淀积温度（580–620 ℃）正落在 CMOS 后道窗口里，集成无碍。麻烦在高温带来晶粒粗化，表面粗糙度 2–3 nm，对微镜反射率不友好。
• 电镀镍/金：射频 MEMS 的常客，电导率高、磁导率可调。但它与硅的结合力偏弱，得垫一层钛钨粘附层，而这一层偏偏容易被 HF 蚀掉，引发结构脱层。
• 氮化硅：绝缘、化学惰性，光学 MEMS 的选择。但本征压应力能到 800 MPa，必须靠工艺参数在张、压之间找"零应力点"——在这里，应力不是要消灭的误差，而是可编程的设计变量。

牺牲层则是一位自我消解的隐形建筑师：

• 磷硅玻璃（PSG）：老牌主力，掺 8–10% 五氧化二磷，磷氧键在 HF 水溶液里不堪一击。副作用是刻蚀过程同步放出磷酸，在结构表面凝成难以清除的"磷酸盐白雾"，拖累后续金属膜的附着力。
• PMMA：氧等离子体灰化即可彻底除去，全程不碰液体，粘附风险直接归零。缺点是怕热，130 ℃ 以上就分解，高温结构层根本没法往上淀。
• 铝：常温稀磷酸里选择性极佳，几乎不伤多晶硅，可用于微镜倾角的高精度控制。

2.2 时间即工艺：四维循环架构

表面微加工本质上是对"时间轴"的精密编程。每层厚度误差须压在 ±2 nm 内（间隙变 1%，静电力就偏 2%）；每次刻蚀侧壁角须守住 88–92°（太陡会堵死释放通道，太缓则结构层底下残留牺牲层）；释放一步的速率均匀性须优于 3%。

更隐蔽的是层间应力的时序演化：LPCVD 多晶硅 700 ℃ 淀积后降温到室温，会积累约 200 MPa 的本征拉应力；PSG 牺牲层则带着压应力。复合膜的曲率-应力关系服从 Stoney 公式。结构层的弯曲不是瑕疵，而是应力平衡的必然；释放后的最终形貌，等于淀积应力、热应力、界面应力三段历史的积分结果。

2.3 释放之刃：Stiction 与三维防御体系

释放刻蚀是表面微加工的加冕礼，也是最凶险的关口。梁贴死衬底、梳齿彼此咬住、扭转镜转不动——这就是 MEMS 界缠斗几十年的粘附（Stiction）。它绝非简单的"粘住了"，而是几种物理机制在微尺度联手放大：

• 毛细力领衔的湿粘附：HF 水溶液释放结束时留下弯月面，1 μm 间隙下的毛细压差可达 1.4 个大气压，折合每平方微米约 140 kPa。
• 范德华力接棒的干粘附：液体蒸干后，结构与衬底的间距缩到 10 nm 以内，伦敦色散力足以把微梁永久锁死。
• 静电与化学键合：HF 蚀过的硅表面布满硅羟基，与结构层的羟基脱水缩合成硅氧硅共价键——这不是吸附，是微观级别的焊接。

2019 年斯坦福对失效微镜的透射电镜检查给出了铁证：粘附界面处存在 3–5 nm 厚的非晶二氧化硅过渡层，说明化学键合正是不可逆失效的主谋。

对付粘附不能指望某种"万能干燥剂"，正确做法是重造整个释放的物理场景，形成三维防御：

• 更换释放介质：弃水基 HF，改用无水 HF 气相刻蚀——产物全是气体、全程无液相，毛细力从根源上不存在。代价是气相刻蚀速率只有液相的约五十分之一。
• 改造界面化学：释放前先做自组装单分子层处理（如十六烷基三甲氧基硅烷），表面能从 72 mN/m 降到 22 mN/m、接触角由 0° 升至 110°，弯月面无从形成。博世量产陀螺采用后，粘附率由 12% 跌到 0.3%。
• 接管干燥过程：超临界二氧化碳干燥已成高端标配。CO2 越过临界点（31 ℃、7.38 MPa）后气液界面消失、表面张力归零，结构在零毛细力环境中"自己站直"，残留水分与有机物也一并带走。

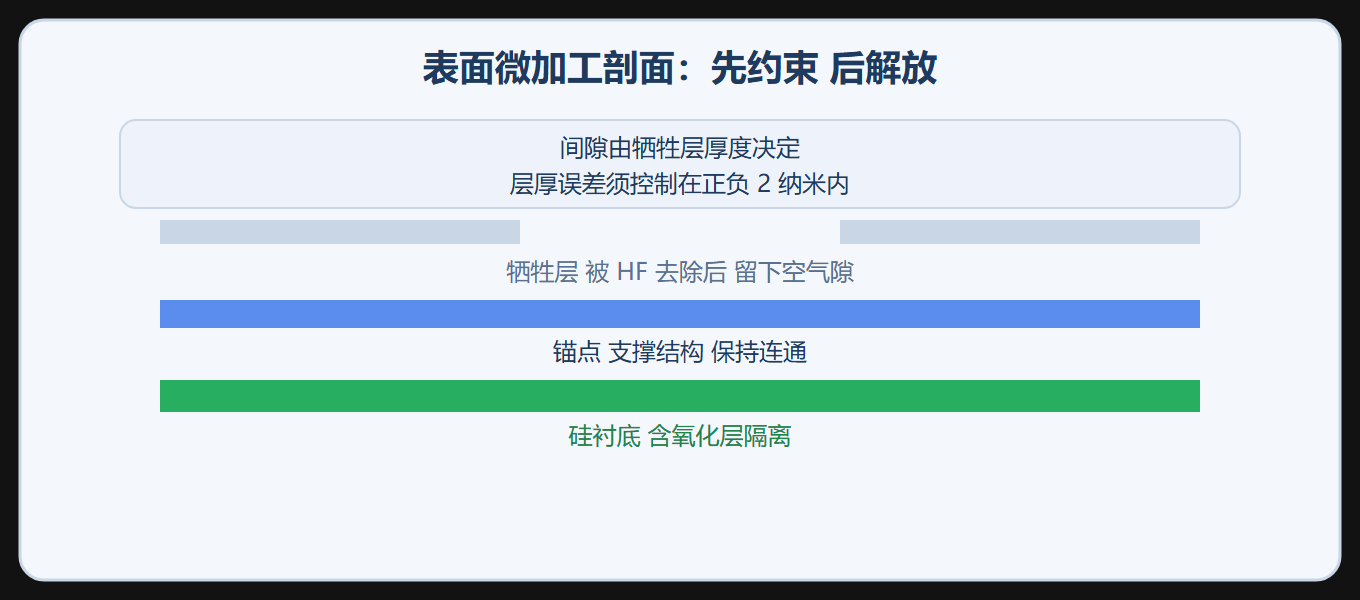

表面微加工层叠剖面

三、工程实践要点

3.1 牺牲层选型对照表

3.2 粘附防御决策

遇到释放粘连，先判明机制再出手：湿法弯月面作祟的，换气相释放或加疏水 SAM；干燥后范德华锁死的，上超临界干燥；确认已化学键合的，只能从界面化学入手改表面处理。

⚠️ 常见坑：把 Stiction 当工艺缺陷，指望靠"更干净的工艺"根治。实际上它是微尺度物理定律的忠实呈现——对抗粘附不是违背自然，而是与自然协商新的平衡态。
💡 关键直觉：表面微加工的价值在于把机械功能单元转化为可编程的薄膜电路——层叠顺序决定功能耦合逻辑，间隙尺寸预设运动行程。

3.3 三层结构集成范例

苹果 Vision Pro 的 MicroLED 扫描微镜是现成教材：底层静电梳齿（多晶硅），中层反射镜面（铝/氮化钛叠层），顶层增透膜（二氧化硅/二氧化钛），三轮沉积-释放循环层层就位，层间套准 ±50 nm。机械、光学、电学三合一的薄膜集成，目前只有表面微加工拿得下来。

补充讨论：牺牲层选择里的三重权衡

选牺牲层看似只需"能被蚀掉"，实则是一场横跨选择比、残留污染与应力传递的三角谈判。

先看 PSG。它长期是默认选项，磷氧键在 HF 面前毫无抵抗，选择比漂亮；可蚀刻时放出的磷酸会在结构表面结成"白雾"，金属化的附着力随之打折，很多产线为此交过学费。

再看 PMMA 这类有机牺牲层。灰化去除干净利落、滴水不沾，把粘附风险整个绕开；可它 130 ℃ 就开始分解，想在它上面淀高温多晶硅？直接出局。

金属牺牲层（铝）是第三条路：稀磷酸里对多晶硅的选择比能超 1000:1，且无有机残留。MIT 借它把微镜倾角精度做到 ±0.05°，为激光雷达扫描立了标杆。风险在于铝与硅基底之间的电偶腐蚀，中间得插阻挡层。

再往深处看，牺牲层不只是"临时工"，还是应力缓冲垫与形貌模板。有人对比过三种牺牲层支撑的压电微泵膜片：二氧化硅路线释放后残余应力 180 MPa，膜片中央拱起；PMMA 路线因毛细力粘连，良率仅 63%；铝牺牲层加梯度退火，残余应力压到 22 MPa、平整度优于 5 nm，良率冲上 98.7%。所谓牺牲，原来可以是一场可控且有益的自我消解。

重点提炼

• 核心循环：沉积-图形化-释放，结构靠牺牲层"先约束、后解放"。
• 双核博弈：结构层要强韧导电，牺牲层要易蚀无残留。
• 时间即工艺：层厚 ±2 nm、侧壁角 88–92°、释放均匀性 3%。
• Stiction 三机制：毛细力、范德华力、化学键合层层接力。
• 三维防御：气相释放、疏水 SAM、超临界 CO2 干燥。
• 工艺兼容：表面微加工是 8 英寸晶圆厂里工艺复用率最高的 MEMS 路线。

下一节看高深宽比工艺——表面微加工受薄膜厚度限制，体加工受晶向约束，高深宽比工艺怎么在纵向上突破物理天花板。

工程速查与实例核算

释放步骤的黏附失败可以用弹性恢复力与毛细力的比值来判断。

# 释放时毛细黏附判定：免黏附临界梁长估算
import math
gamma = 72e-3    # 水的表面张力 N/m
g = 2e-6         # 液桥间隙 m
E, t = 160e9, 2e-6
w = 20e-6        # 梁宽
p_cap = 2 * gamma / g                     # 毛细压强
L_cr = (32 * E * w * t**3 / p_cap) ** 0.25
print(f"毛细压强 {p_cap/1e3:.1f} kPa")
print(f"免黏附临界梁长 = {L_cr*1e6:.0f} um（超过则需临界点干燥）")
​

多晶硅表面微加工牺牲层流程（PolyMUMPs 风格）
-------------------------------------------
1. 氮化硅绝缘层 LPCVD 600 nm
2. Poly0 地层多晶硅 500 nm + 图形化
3. PSG 牺牲层 2 um + 锚点开窗
4. Poly1 结构层 2 um + 结构刻蚀
5. 二层 PSG 0.75 um + 微通道开孔
6. Poly2 1.5 um + 图形化
7. 49% HF 释放 2-3 min，超临界 CO2 干燥
​
