MEMS微机电系统

MEMS微机电系统：微观世界的枢纽工程与智能文明的底层支点

我们正站在一个无声却剧烈变革的临界点上——不是由轰鸣的蒸汽机、耀眼的晶体管，或喧嚣的大模型所定义，而是由亿万颗比尘埃更微小、却比神经元更灵敏的机械结构悄然撬动。它们藏身于智能手机的屏幕之下，悬浮于汽车安全气囊的触发回路之中，游弋于可穿戴健康监测仪的脉搏传感阵列之内；它们在惯性导航的毫弧秒级精度里呼吸，在基因测序芯片的纳米流道中穿行，在量子传感器的超低温真空中保持共振。这不是科幻的远景，而是今天全球每年出货逾百亿颗、渗透至工业、医疗、通信、国防与消费电子全维度的现实图景：MEMS微机电系统（Micro-Electro-Mechanical Systems）。

它既非纯粹的电子器件，亦非传统意义上的机械构件；它不单是材料科学的结晶，也不仅是制造工艺的极限挑战。MEMS是人类第一次系统性地将力学、电学、热学、光学、流体与化学响应在微米乃至亚微米尺度上“编织”为统一功能体的工程范式。它是一门跨物理域、跨学科链、跨产业界的枢纽型技术——其意义，远不止于“把东西做小”，而在于重构感知、驱动与交互的物理基础。若将数字文明比作一座宏伟建筑，那么硅基逻辑芯片是它的大脑，软件算法是它的神经回路，而MEMS，则是它遍布全身的皮肤、肌肉、耳目与内耳前庭：没有它，系统便失去对真实世界的触觉、听觉、平衡感与空间直觉；没有它，智能化将悬浮于数据真空，沦为无根之木。

一、核心定位：从“微型化附庸”到“多物理域原生平台”

回望技术史，MEMS常被误读为集成电路（IC）工艺的“延伸品”或“衍生应用”。这种认知偏差，曾长期遮蔽其本质价值。事实上，MEMS绝非IC的配角，而是一个具有独立物理本体、自主设计语言与独特演化逻辑的技术原生平台。

IC的本质是信息的符号化处理：它在确定的电压阈值与开关时序中，演绎布尔逻辑的抽象世界。而MEMS的本质，是物理世界的具身化映射：它让加速度成为可测量的梁弯曲位移（ \delta = \frac{F L^3}{3EI} ），让声压波动转化为膜片的纳米级振动（ \omega_0 = \sqrt{\frac{k}{m}} ），让温度梯度驱动热电堆产生毫伏级电动势（ V_{\text{th}} = S \Delta T ）。它不回避物理世界的混沌、非线性与耦合性；相反，它主动拥抱并驯服这些特性——将寄生电容转化为传感电极，把残余应力调制成谐振频率的标定基准，甚至利用表面张力实现液滴的无泵操控。

因此，MEMS在知识体系中的定位，应被重新锚定为：

它是连接宏观物理现象与数字信息处理之间的第一道“物理-信息转译界面”，是多物理场协同设计的典范载体，更是微尺度下“机电融合”这一根本范式的唯一成熟实践路径。

这一定位，决定了它无法被任何单一学科所覆盖。它要求材料科学家理解晶格缺陷如何影响Q值衰减；要求机械工程师掌握薄膜屈曲的非线性分岔行为；要求电子工程师设计出能分辨10 aF（attofarad，10^{-18} F）电容变化的读出电路；要求化学家在硅表面构筑稳定、特异、低滞后性的生物识别层。它天然拒绝孤岛式思维，而呼唤一种以物理机制为起点、以系统功能为终点、以制造可行性为边界的全栈协同范式。第2章所探讨的“物理机制与换能原理”，正是这一范式的逻辑原点；第4章“微加工制造工艺”，则是其实现边界的硬约束；而第5章“设计、仿真与建模”，则是在二者之间架设的动态校准桥梁——三者环环相扣，缺一不可，共同构成MEMS知识体系的铁三角支柱。

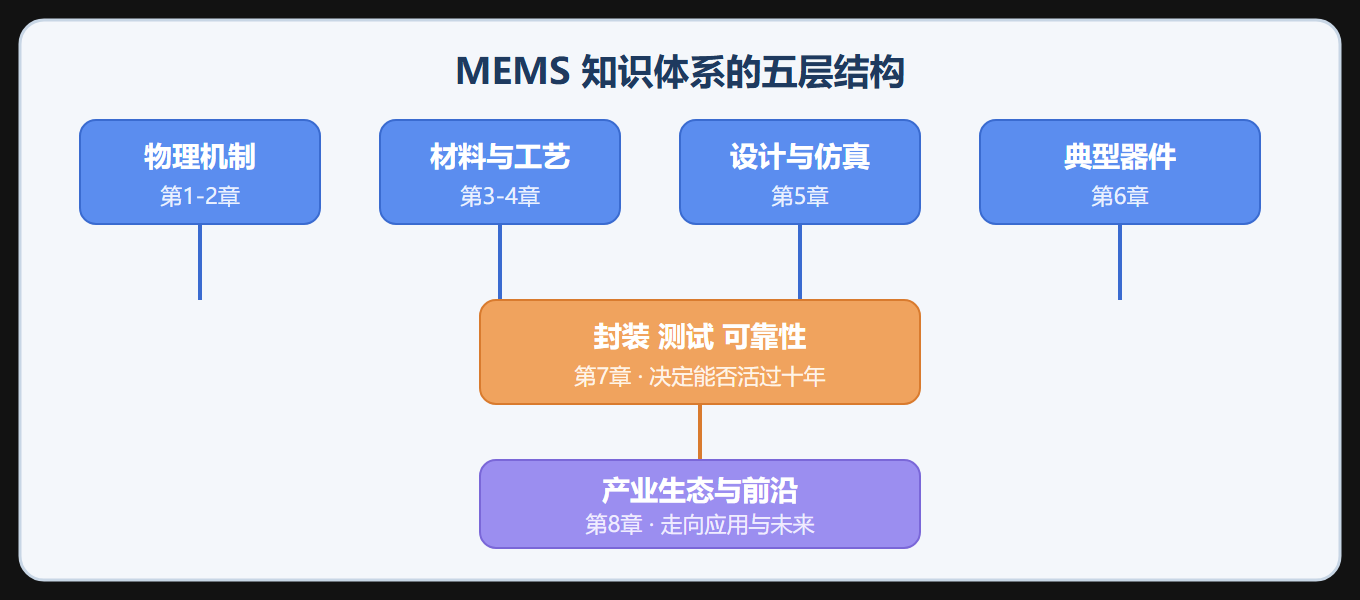

这张图并非简单的流程示意，而是一幅闭环演化的生态图谱。它揭示了一个深刻事实：MEMS的发展从不遵循线性技术扩散曲线，而是在物理规律、材料禀赋、工艺能力、设计工具、应用需求与产业节奏的多重张力中螺旋上升。任何一个环节的突破，都会扰动整个系统的平衡，并催生新的协同需求——例如，高深宽比刻蚀（HARP）工艺的成熟，直接释放了三维梳齿驱动器的设计自由度；而新型压电材料PZT薄膜的晶向控制进步，则倒逼有限元仿真中必须嵌入畴翻转与非线性极化本构模型。这种强耦合性，正是MEMS作为“枢纽工程”的核心特质。

二、战略意义：超越器件本身，塑造国家科技主权的新维度

若仅将MEMS视作传感器或执行器的代名词，便严重低估了其地缘政治与产业安全分量。在全球科技博弈进入深水区的今天，MEMS已悄然升维为国家科技主权的关键支点之一。

其战略纵深体现在三个不可替代的层面：

第一，是高端装备的“感知主权”。

现代战斗机的惯导系统，依赖陀螺仪零偏稳定性优于0.001^\circ/\text{h}；高精度地质勘探需加速度计噪声密度低于1\,\mu\text{g}/\sqrt{\text{Hz}}；下一代EUV光刻机的工件台定位，要求纳米级运动控制下的实时振动补偿。这些指标，早已超出传统宏观机械传感器的能力边界。而满足上述要求的高性能MEMS惯性器件，目前仍高度集中于少数几家欧美企业手中。2022年，某国对高端MEMS陀螺仪出口实施严格管制，其影响远不止于单类产品断供，而是直接迟滞了对方在无人系统、智能弹药与空间平台等领域的自主化进程。感知能力的缺失，意味着决策信息流的源头被掐断——这是比算力封锁更隐蔽、更致命的“感知锁喉”。

第二，是智能制造的“工艺主权”。

MEMS制造虽共享部分半导体产线设备（如光刻机、PECVD），但其工艺包（Process Design Kit, PDK）具有高度专用性：深反应离子刻蚀（DRIE）的侧壁垂直度与选择比、晶圆级键合（Wafer Bonding）的界面空洞率、牺牲层释放（Release Etch）的残留应力控制……每一项都是数十年经验沉淀的“know-how”结晶。一套成熟的MEMS量产工艺，往往需要数千次流片迭代、上万组工艺参数组合的试错验证。它无法像CPU指令集那样被“复制粘贴”，也无法通过购买设备一蹴而就。中国某头部MEMS代工厂历经八年攻关，才将一款车规级压力传感器的良率从45%提升至92%，其背后是数百项专利壁垒与数以吨计的失效分析报告。工艺主权，本质上是时间、数据与人才的复合壁垒，是智能制造时代最坚硬的护城河。

第三，是人机共生的“接口主权”。

当AR/VR迈向轻量化与全天候佩戴，当脑机接口寻求微创植入与长期稳定，当可穿戴设备从“记录数据”转向“闭环调控”（如闭环胰岛素泵），人与机器的物理交界处，正前所未有地依赖MEMS的精密性与生物相容性。柔性MEMS、可降解MEMS、细胞尺度集成MEMS……这些前沿方向，正在重新定义“接口”的物理形态。谁掌握了下一代生物-机械接口的微纳结构设计权、体内长期稳定性验证标准与临床转化路径，谁就将在未来二十年的健康科技与增强人类领域握有规则制定权。这已不仅是产业竞争，更是人类文明演进路径的选择权。

因此，发展MEMS，绝非仅关乎几个龙头企业的营收报表，而是关乎一个国家能否在物理世界数字化进程中，保有对自身感知神经、运动执行与人机界面的完全定义权与可控权。它是一项需要顶层设计、长期投入、跨部门协同的战略基础设施工程。

三、发展脉络：从“硅的意外”到“多材料、多尺度、多模态”的自觉演进

MEMS的历史，是一部人类不断突破自身认知边界的编年史。它并非源于宏大的技术蓝图，而始于一次对硅材料特性的“意外顿悟”。

1950年代末，贝尔实验室的工程师在调试硅压阻传感器时发现：当硅晶体受到应力时，其电阻率会发生显著且可重复的变化（压阻效应，\Delta R/R = \pi \sigma），且该效应在<111>晶向上最为强烈。这一发现，首次揭示了硅不仅是优良的半导体，更是卓越的“力学-电学换能材料”。1962年，霍尼韦尔公司基于此原理研制出首款商用硅压阻式压力传感器，MEMS的种子由此播下。

此后五十年，发展主线清晰可辨：

• 1970–1990年代：硅基单一体系的奠基期

  以体微加工（Bulk Micromachining）和表面微加工（Surface Micromachining）为代表，依托硅的各向异性腐蚀与LPCVD多晶硅沉积技术，实现了悬臂梁、膜片、梳齿电容等经典结构的批量制造。此时的MEMS，是IC工艺的“硅基延伸”，材料、工艺、设计均围绕单晶硅展开，追求的是与CMOS产线的最大兼容性。

• 1990–2010年代：应用牵引的爆发期

  汽车电子（安全气囊加速度计）、消费电子（手机陀螺仪、麦克风）的巨大市场，驱动MEMS从实验室走向千万级量产。代工厂（Foundry）模式兴起，标准化PDK开始出现。但代价是设计高度收敛于少数成熟结构，创新多集中于电路读出与信号调理，物理层面的突破放缓。

• 2010年代至今：范式裂变的自觉期

  当硅基MEMS在性能、功耗与集成度上逼近物理极限，一场静默的范式革命已然发生：

  • 材料维度上，从“唯硅论”走向“多材料共生”：AlN与ScAlN压电薄膜用于高频滤波器；SOI（Silicon-on-Insulator）衬底解决寄生电容瓶颈；玻璃、石英、聚合物（如SU-8、PDMS）承担光学、流体与柔性功能；二维材料（MoS₂、石墨烯）探索原子级厚度换能新机制。

  • 尺度维度上，从“微米主导”走向“跨尺度融合”：纳米级谐振腔（NEMS）拓展至GHz频段；介观尺度微流控通道实现单细胞精准操控；宏观封装体内部嵌入微尺度传感网络，形成“系统之系统”（System-in-System）。

  • 模态维度上，从“单物理场主导”走向“多物理场原生耦合”：热-流-固强耦合的微泵；光-机-电协同的可调谐MEMS光栅；磁-弹-电集成的无线无源压力传感节点。

这一演进，标志着MEMS已从被动适应硅工艺的“跟随者”，蜕变为主动定义材料、结构与功能关系的“创造者”。第3章“MEMS材料科学”不再只是材料性能参数表的罗列，而是关于如何在原子尺度上编程材料的力-电-热-光响应函数；第6章“典型MEMS器件与应用系统”，也超越了分类学清单，成为一部多物理场协同设计方法论的案例集锦。

四、关键挑战：在“确定性制造”与“不确定性物理”之间走钢丝

然而，每一次范式跃迁，都伴随着更严峻的挑战。当前MEMS面临的核心矛盾，可凝练为一句话：

我们必须在原子级不确定性的物理世界中，制造出纳米级确定性的功能结构，并确保其在复杂环境里运行十年以上。

这句看似悖论的陈述，指向三大结构性挑战：

其一，是“制造-设计”的鸿沟日益加深。

EDA工具仍深度绑定IC逻辑设计范式：基于标准单元库、时序驱动、形式化验证。而MEMS设计却是几何驱动、物理驱动、工艺驱动三位一体。一个微镜的扭转刚度，取决于梁的宽度、厚度、长度、残余应力分布、支撑点位置——而这些参数，在DRIE刻蚀后存在±5%的工艺漂移；一个压电微泵的流量，受电极覆盖率、薄膜晶粒取向、界面缺陷密度共同影响——而这些在版图设计阶段无法精确建模。现有仿真工具（如ANSYS、COMSOL）虽强大，但其输入参数（如杨氏模量、泊松比、压电系数）本身即为统计平均值，难以反映单芯片内的空间涨落。于是，设计工程师常陷入“仿真完美、流片失效”的困境。第5章“设计、仿真与建模”的真正使命，不是提供更炫酷的云图，而是构建连接工艺变异（Process Variation）与器件性能漂移（Performance Shift）的统计本构模型——这需要材料表征、工艺监控与器件测试数据的深度融合，远超传统EDA范畴。

其二，是“封装-性能”的负向循环。

封装常被视为MEMS产业链的“最后一公里”，实则是扼杀性能的“第一道枷锁”。一个Q值高达10⁵的微谐振器，在裸片状态下可实现阿克级（attogram）质量检测；一旦封入塑料QFN封装，引线框架的热膨胀失配、塑封料的吸湿膨胀、盖板玻璃的应力传递，可将其Q值骤降至10³以下。而高可靠性车规封装（AEC-Q100 Grade 0）要求-40°C至+150°C循环1000次无失效，这对MEMS结构的热-机械疲劳寿命提出严苛考验。第7章“封装、测试与可靠性”因此绝非附属章节，而是决定MEMS能否走出实验室、真正融入工业血脉的生命线。它要求封装工程师不仅懂引线键合，更要通晓微结构的模态振型、残余应力场分布与失效物理（Physics of Failure, PoF）。

其三，是“集成-异质”的系统性摩擦。

未来智能终端趋向“感-算-存-传-驱”全集成。但MEMS（感/驱）、CMOS（算/存）、光子芯片（传）、电池（能）分属不同材料体系、不同工艺温度、不同封装要求。将它们集成于同一基板，如同让一群使用不同语言、遵守不同法律、生活在不同气候带的族群共建一座城市。硅光与MEMS的单片集成，受限于CMOS后端金属层耐温（<400°C）与MEMS结构层（常需>800°C退火）的根本冲突；柔性生物MEMS与刚性电池的共形集成，面临模量失配导致的界面剥离风险。第4章“微加工制造工艺”在此刻升维为异质集成工艺路线图（Heterogeneous Integration Roadmap）的制定者，其核心任务，是从原子层面设计“粘合剂”——无论是低温键合界面（如Cu-Cu混合键合）、应力缓冲层（如SiCN纳米叠层），还是三维互连中介层（TSV with MEMS-compatible liner），皆需在材料、工艺与设计的交叉点上寻求突破。

五、未来趋势：从“器件智能化”迈向“系统涌现性”的新纪元

眺望未来十年，MEMS的发展将超越性能参数的线性提升，进入一个更具哲学意味的新阶段：从“器件智能化”迈向“系统涌现性”。

所谓“器件智能化”，是指单个MEMS单元具备自诊断、自校准、自适应能力——如内置温度传感器的陀螺仪自动补偿零偏漂移，或集成边缘AI加速器的麦克风实时识别语音指令。这已是当前主流趋势。

而“系统涌现性”，则指向更高维度的进化：当海量异构MEMS节点（压力、加速度、温度、气体、生物标志物）以特定拓扑结构互联，并嵌入物理世界的真实场（流场、热场、电磁场、生化场）中时，系统将自发涌现出单个器件所不具备的集体智能与鲁棒性。

这并非空想。已有雏形初现：

• 在智能工厂中，部署于轴承、齿轮箱、电机外壳的数百个微型振动MEMS，不再各自上报频谱，而是通过分布式算法，实时构建整条产线的“机械健康图谱”，提前72小时预测潜在故障点；

• 在城市环境监测网中，嵌入路灯、井盖、公交站牌的低成本MEMS气体传感器，结合气象数据与交通流模型，动态反演污染源位置与扩散路径，其精度远超单点测量；

• 在活体组织芯片（Organ-on-a-Chip）中，集成于微血管网络旁的柔性应变MEMS，与上皮细胞层的电生理传感器同步采集数据，AI模型从中识别出药物毒性引发的“微尺度血流动力学异常”，早于宏观组织病变数天。

实现这一跃迁，需要四大支柱协同演进：

1. 智能材料的原生集成：将传感、驱动、能量收集与信息处理功能“生长”于同一材料体系中。例如，铁电-半导体异质结（如HfO₂/InGaZnO）可在电场调控下，同步改变电阻（传感）、产生形变（驱动）并输出光伏电流（供能）；

2. 神经形态MEMS架构：借鉴生物神经系统，设计具有脉冲发放、突触可塑性与局部学习能力的MEMS阵列。一个微镜阵列不再按预设轨迹扫描，而是根据入射光强分布，自主调整各镜面偏转角度，实现“光学自组织”；

3. 数字孪生驱动的闭环制造：每一颗MEMS芯片在制造过程中，其关键工艺步骤（如刻蚀深度、薄膜应力）均被实时在线表征，并映射至云端数字孪生体；该孪生体不仅预测最终性能，更反向优化下一批次的工艺参数，实现“制造即验证”；

4. 面向涌现的系统级设计语言：抛弃传统的“器件级版图+电路图”双轨设计，采用统一的多物理场拓扑描述语言（Multi-Physics Topology Description Language, MPTDL），将材料属性、几何约束、场耦合关系、环境边界条件全部编码为可计算模型，由AI引擎自动生成最优异构集成方案。

此时，MEMS将不再是“被集成的组件”，而成为物理世界数字孪生体的神经末梢与执行终端；它所承载的，是人类对物质世界最精细、最动态、最富生命力的理解与干预能力。

六、结语：致每一位微尺度的造物者

我们常惊叹于大坝的雄伟、火箭的壮丽、超算的磅礴，却容易忽略那些在方寸之间默默运转的亿万微结构。它们没有名字，不占据新闻头条，却日复一日，将地球的重力、空气的流动、血液的搏动、声音的涟漪、光线的轨迹，翻译成比特洪流，喂养着这个时代的智慧。

MEMS微机电系统，是人类谦卑与雄心的奇异结合体：谦卑于承认自身感官的局限，雄心于以工程之力，去延伸、增强、甚至重写这些感官的物理边界。它提醒我们，真正的技术革命，未必来自颠覆性的新定律，而常常孕育于对既有物理规律的极致挖掘与精妙编排之中。

翻开本书，你将步入的不仅是一门技术的教科书，更是一场跨越尺度的认知探险。从第1章导论中厘清其哲学定位，到第2章叩问换能的物理本源；从第3章触摸材料的原子心跳，到第4章亲历硅片上的刀锋之舞；从第5章在虚拟世界推演千种可能，到第6章见证器件在真实场景中的使命担当；从第7章守护其穿越时间与环境的坚韧，到第8章眺望它融入人类文明肌理的浩瀚图景——每一章，都是对这一微观枢纽工程的一次致敬。

请记住：你手中握着的，不只是设计手册或工艺指南，而是一把钥匙——一把开启物理世界与数字文明深度融合之门的钥匙。门后，是无数尚未命名的挑战，也是无数等待被你亲手造就的未来。

那未来，不在远方，就在你此刻凝视的微米间隙里，在你即将绘制的版图线条中，在你反复调试的仿真参数间，在你流片成功的那一声轻响里。

它微小，却足以撬动世界。
