本节摘要:MEMS 封装远不止"盖个壳",而是在划定动态系统的边界。本节覆盖三大主干:晶圆级封装(WLP)如何把封装从逐颗装配改成整片批量构建;真空封装与气密性管理如何给谐振器、麦克风营造受控气氛;介质隔离与电磁屏蔽如何保住微伏级信号。也解释了封装缺陷为何在 MEMS 早期失效中占 68% 以上。
阅读完本节,你应当能够:
看三件器件的处境:陀螺仪的谐振结构要在真空腔里每秒振动上万次、位移读出精度到亚纳米;麦克风的振膜背后需要一个声学特性精确的背腔;植入式压力芯片要在 37 ℃ 的生理盐水里一干十年。而它们刚走下晶圆时,全都赤身裸体泡在大气里,悬在探针台上,什么也测不了。
它们缺的不是能力,而是"生存环境":一套量身定制的物理条件、一层挡住干扰的屏障、一组可信的能量与信号通道。这正是封装的本义——不是盖盒子那么简单,而是对微尺度世界的一次系统性重构。
数据也能说明问题:Yole 的统计显示,MEMS 产品早期失效超标案例中,封装相关缺陷占 68.3%,远高于设计缺陷(14.2%)与工艺缺陷(17.5%)。后果环环相扣:气密性每差一个数量级,麦克风信噪比掉 3 dB;封装应力稍不均匀,谐振频率漂 0.5%,惯性导航的累积误差就超标。
传统 MEMS 封装沿袭"先切割、后封装"的老路:晶圆刻完切成单颗,再引线键合或倒装焊上基板,最后注塑封死。这条路有三个结构性坑:异质界面暴涨(每颗器件新增 4–8 个材料界面)、尺寸没法缩(键合焊盘与金线霸占外围)、应力离散大(逐颗操作,批次一致性无从谈起)。
晶圆级封装(WLP)的思路是把封装动作整体前移:晶圆还没切,封装先做完。整片晶圆被当作一块巨型母板,结构做完后直接在原位淀积、键合、刻蚀出全部封装要素。这不只是调换工序,而是思维方式的切换——由"离散装配"改走"连续构建"。
真正的分水岭是硅通孔(TSV)成熟之后。TSV 在硅衬底里竖着打通微米级孔并填铜,沿 Z 轴架起高密度、低电感、短延时的电气通道。TSV 与 WLP 结合,便有了三维晶圆级封装:器件晶圆、中介层与逻辑晶圆保持键合状态层层面对面堆叠,互连密度可达 1e4 I/O/cm² 以上,比引线键合高两个数量级。
对高性能陀螺仪而言这一步分量极重。老封装里,信号要跑几十毫米金线才能出来,寄生电感与电容组成 LC 陷阱,恰好在谐振频率附近形成共振,检测端随之误判。三维晶圆级封装把互连长度压到 100 μm 级,寄生电感直落三个数量级,微弱电荷信号一冒头就被转成结实电压——封装从性能的遮蔽者变成性能的放大器。
当然,三维晶圆级封装绝非"摞起来就行",成败系于三处工艺咬合:TSV 深宽比与应力控制(分段电镀加退火松弛,残余应力可压到 30 MPa 以下);键合界面的原子级洁净(等离子体活化后室温键合能可达 2.5 J/m²);键合后翘曲的全局压制(应力匹配中介层把总翘曲收在 ±2 μm 内)。
陀螺、高度计、射频滤波器、微镜——这些器件的物理机制都建立在同一个前提上:可动结构能在受控气氛里自在振动。空气在宏观世界人畜无害,到了微观却成了枷锁。
枷锁的名字叫流体阻尼。微悬臂在空气中振动时,四周气体分子持续施放粘滞阻力,阻尼系数与气压近似成正比。气压从 1e5 Pa 降到 10 Pa,阻尼缩水约四个数量级,Q 值随之起飞:典型硅谐振器常压下 Q 约 10,抽到 1 Pa 则 Q 破 1e4;Q 从 1e3 爬到 1e5,频率稳定性改善两个数量级。
"真空封装"并不迷信绝对零压,而是按器件种类设定最优气压窗口:

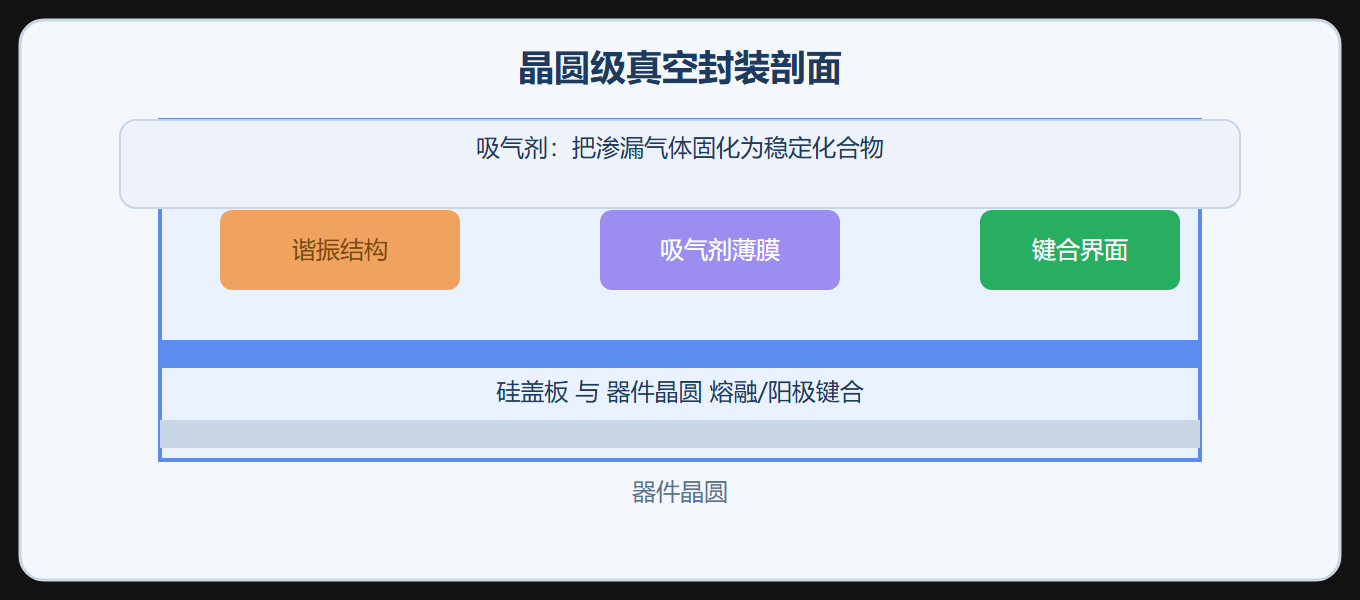

精准控压路上有两道峭壁。第一道是封装过程中的真空维持:老式"键合—抽气—封口"三步法,抽气与封口交替的一瞬外界气体必然乘虚而入。更聪明的做法是晶圆级真空封装:整片晶圆送进超高真空腔,键合界面上预留微排气通道,键合一旦启动,通道在原子级接触压力下自行闭合,真空被"原位封存"。某头部厂商的压力传感器采用此法,良率 99.2%,腔压均值 3.2 Pa、波动仅 ±0.4 Pa。
第二道是服役期内的气压漂移:初始真空再完美,材料渗透与界面扩散也会缓慢放气。硅和玻璃渗透率极低,可金属焊料与聚合物密封胶的渗透率高出 6–8 个数量级——所以高端真空封装一律全无机密封,有机材料一律清场。
最后一道防线是吸气剂。它不是块被动海绵,而是化学活性薄膜(如锆-钒-铁合金),室温或微热即可与氢、氧、氮、一氧化碳、水汽发生不可逆反应,把气体"焊"成稳定化合物。难点在于它必须全程隐身:不污染结构、不引入应力、不在键合高温下挥发。工程方案是溅射 50–200 nm 合金膜,活性比表面积达 1e4 m²/g,吸气体量可为自重的数倍;腔压因缓慢渗漏爬到临界值时,微量水汽将其唤醒,长效吸气随即启动。
高灵敏 MEMS 的输出常在微伏级,电源纹波与电磁干扰随时可能盖过它。封装必须同时提供两类保护:屏蔽层隔断外部电磁环境,介质层优化信号路径的阻抗匹配。三维高密度封装里还要防"窝里斗"——陀螺驱动信号串进检测通道就是典型麻烦,封装级隔离因此是系统级课题。

| 器件 | 需求真空度 | 原因 |
|---|---|---|
| 陀螺仪/振荡器 | 1–1e-3 帕 | 抑制能量耗散,保 Q 值 |
| MEMS 麦克风 | 1–10 千帕 | 降噪又保留声传播介质 |
| 热式流量计 | 10–100 千帕 | 导热系数-压强可标定 |
| 压力传感器 | 1e-3 帕以下 | 绝对压力参考基准 |
先问三个问题:器件需要真空吗?需要多大真空度?工作环境是消费级还是车规级?真空器件选熔融/阳极键合加吸气剂;非真空器件可考虑塑封,但要评估应力与吸湿影响;高频器件优先三维晶圆级封装降寄生。
⚠️ 常见坑:只验键合强度不验长期气密性。界面微空洞服役十年可能诱发微泄漏,导致 Q 值衰减、零点漂移——必须做长期气密性验证。
💡 关键直觉:封装缺陷占 MEMS 早期失效 68% 以上,封装工程师必须通晓微结构的模态振型、残余应力场与失效物理,而不是只懂引线键合。
吸气剂的意义在于让真空封装从"静态密封"进化为"动态平衡":不再苛求封装一次做到完美,而是建一个能自我修护的微生态——渗入的气体被持续捕获,腔压被稳稳锚定,器件寿命的短板从"材料失效"让位给"功能失效"。这套思路与人体免疫系统异曲同工:不求绝对无菌,但求动态稳态。
三维晶圆级封装的良率与可靠性,悬在三个耦合点上。
其一,TSV 的深宽比与应力。要兼顾互连密度与机械强度,TSV 直径常压到 5 μm 以下、深度做到 50–100 μm,深宽比 10–20。这种结构铜电镀时极易出现空洞,而且填充应力可达 100 MPa,足以把薄硅膜顶弯。业界的答案是"分段电镀加退火松弛":低电流密度先填底部一半,升温到 200 ℃ 退火卸掉应力,再高电流密度收尾,残余应力最终落在 30 MPa 以内。
其二,键合界面的原子级洁净。无论硅-硅还是氧化物键合,界面只要吸附一层水分子,键合强度就折损过半。等离子体活化因此成为标配:氩氧等离子体清掉有机沾污、造出活性悬挂键,室温键合能即可达 2.5 J/m²,逼近硅本体的断裂能。
其三,键合后翘曲的全局压制。两片晶圆因热失配与热历史不同,键完整体翘曲可达 50–100 μm,远超光刻对准容差。对策是盖板背面淀一层低应力氮化硅作应力匹配中介层,恰好对冲键合层拉应力,总翘曲收进 ±2 μm。
三道关都指向同一个结论:MEMS 封装工程师的技能树不能停在引线键合——模态振型、残余应力场、失效物理,一样都不能缺。
下一节看可靠性与失效分析——封装把环境造好了,接下来验证:在这个环境里,器件能活过十年吗?失效从哪来?
晶圆级封装的气密性判据可以按氦漏率与腔体容积粗筛分级。
# 腔体水汽积累时间估算(漏率 -> 等效寿命) def moisture_years(volume_L, leak=1e-12, dp_h2o=2000.0): t = volume_L * 1e-3 * dp_h2o / leak # s(简化理想气体) return t / (3600 * 24 * 365) for v_mL in (0.001, 0.01, 0.1): print(f"{v_mL} mL 腔体,漏率 1e-12 Pa·m3/s -> 约 {moisture_years(v_mL*1e-3):.0f} 年")
MEMS 封装路线对照 ----------------- 陶瓷气密封 : 漏率 < 1e-12 Pa·m3/s,成本高,陀螺/惯导 晶圆级键合 : 熔融/阳极 < 5e-13,低成本批量,压力/麦克风 塑封(非气密): 仅周边包封,结构腔预释放,消费级加速度计 注意 : 释放须在划片前完成或盖帽开孔释放,防切割浆料入腔
