8.3 前沿探索

8.3 前沿探索

本节摘要：本节讨论 MEMS 学科前沿正在发生的三场变革——器件尺度跨入纳米域后量子现象登场、供能方式从电池转向环境取能、感知与计算的边界在芯片内部消融。三者的共同指向，是让微型系统摆脱外部依赖，朝"自持、自察、自进化"的方向演进。

本节导航

学完本节，请自查是否做到：

1. 厘清 NEMS 与 MEMS 在物理规律层面的分野，说明热噪声与量子效应为何在纳米尺度变得不可回避。
2. 给出"零功耗传感"的严格界定，并解释能量感知调度为何是关键。
3. 阐述"感知即计算"这一新范式的内涵。
4. 归纳三条技术路线在底层逻辑上的统一性。
5. 描绘自主微系统的愿景形态，并列出拦在路上的主要工程难关。

一、问题与直觉

打个比方：今天的 MEMS 像一群勤奋却"不会思考、不喂不动"的工人。加速度计、陀螺、麦克风日复一日地采集数据，但它们不懂所测为何，也不能自给能量，更不能就地做判断。随着应用向深部管道、体内植入、无人值守网络这些场景渗透，这种"三不自"模式的短板被急剧放大——尺寸再缩就要撞上热噪声的墙，功耗再压就碰到电池能量密度的底，算力再要就得忍受云端往返的时延。

前三大章解决"怎样把 MEMS 做出来、做好"，本节要回答的是"它还能变成什么"。前沿探索的坐标不是堆砌流行词，而是检视三个正在松动的根基：尺度、能量与智能。

二、核心原理

2.1 从"微"到"纳"：NEMS 把传感推至海森堡悬崖

NEMS（纳机电系统）绝非简单地把 MEMS 尺寸再缩小一个数量级——那是工艺演进，而这是物理图景的切换。把特征尺寸从微米压到纳米，改变的不只是几何：单壁碳纳米管谐振梁的等效质量能做小到阿克量级（约 1e-21 千克），石墨烯膜的每单位面积质量低到惊人。此时两件在微米世界被工程惯例掩盖的事情发生了：其一，热涨落从可压制的小扰动升级为与信号同量级的"底噪"；其二，振子的零点运动大到足以被仪器直接记录。

理解第一点需要回到噪声谱的标度关系：热噪声强度随结构刚度下降而上升，而刚度按特征尺寸的三次方衰减。NEMS 谈论信噪比时，思路必须从"把信号做大"翻转为"与噪声共存"。

第二点更微妙。要读出纳米梁的位置，就得照射它，而照射本身会给梁注入扰动——这就是测量反作用，它设定了所谓标准量子极限。突破口是量子非破坏测量：让梁同时与一对正交的电磁模式弱耦合，两边读数相减后反作用彼此抵消。苏黎世联邦理工学院 2023 年的实验把氮化硅纳米弦与超导微波腔做在一起，在 15 mK 温度下拿到了 1.2e-18 m/√Hz 的位移分辨率，并确认弦处于量子基态的概率达到 93%——这是机械振子"静止"概念被量子力学改写的直接证据。

这条路再往前走，NEMS 与量子信息处理开始合流：已有课题组把超导量子比特搭在纳米梁上，让机械振动承担量子态存储与转发的角色。至此，"做小机械"的工程问题演变成"操控量子态"的物理问题。

2.2 零功耗的悖论：从"电池奴隶"到"环境共生体"

先算一笔运维账：一座桥上数百个应变监测节点，若每只靠纽扣电池活两年，换电池的人工开销很快就会超过器件本身；皮下植入的葡萄糖传感一旦需要隔皮充电，"微创"二字便名存实亡。可见能耗从来不只是 datasheet 上的一行数字，它决定了系统能活多久、能铺多广。

严格地说，工程上不存在绝对零能耗的传感。所谓零功耗，指的是这样一个稳态：节点在感知、处理、通信整个工作周期里的平均电流，恰好能被实时采集的环境能量覆盖，因此整机不设电池。实现它靠的不是某一种神奇换能材料，而是能量侧与负载侧的协同设计。

可选的能量来源无非三类：机械振动（压电、电磁感应）、温差（热电、热释电）与光照（光伏）。各自的短板也很清楚——压电器件偏好几十到几百赫兹的规则振动，对散布在 10 Hz 以下的杂散微振几乎无感；热电发电需要稳定温度梯度。近年的进展集中在两点。一是材料层面：柔性离子凝胶压电体兼具高机电耦合与宽频响应，弯折、拉伸都能发电，2024 年 MIT 把它缝进衣料腋下位置，靠行走摆动持续得到约 85 μW，正好喂饱一枚柔性心电贴。二是系统层面，即所谓能量感知调度：节点持续估计"还剩多少电荷、未来一段时间能进多少"，并据此在线调整采样密度、运算精度和发射占空比——把能量当作与数据并列的一等系统变量来建模。

更进一步的方向被称作能量-信号联合编码。热电堆除了给出正比于温差的直流电压，其内部载流子扩散还伴随与温度变化率相关的电流尖峰。把这个尖峰直接馈给超低功耗比较器，就能跳过 ADC 和 MCU，仅凭一次阈值翻转触发射频唤醒——单次事件检测消耗不足 10 nJ。这才是"事件驱动零功耗"的本义：电路平时彻底沉默，只在物理世界出事的那一瞬醒来。

2.3 边缘智能的神经突触：MEMS 成为 AI 原生感知终端

设想一个居家跌倒监护方案：摄像头视频上云、云端跑行为识别、结果回传告警——端到端延迟数百毫秒，每天流量以 GB 计，还顺带把老人卧室的影像交了出去。边缘智能的诉求由此而来：判断要在本地、在毫秒级、在毫瓦级功耗预算内完成。MEMS 若仍只当"数据搬运工"，就永远吃不到这波红利；它必须自己长出计算能力。

这里的"长出"不是在封装里贴一颗 MCU 那么简单，而是让换能结构本身承担运算。举两个实例。斯坦福 2023 年的声学神经形态芯片用压电微镜阵列给声场做光学编码：声波推动微镜偏转，反射光斑的分布即构成一幅"声纹空间图"，该片图直接进入片上光学神经网络做特征提取，全流程不经模数转换，关键词唤醒功耗压到 8 μW，比常规电路方案低约两个数量级。另一个例子更有哲学味：一种环形谐振腔式加速度计，三个正交方向的加速度在环内激发出不同阶次的声学模态，模态频率的分裂图案与外力方向之间存在群论意义上的严格对应——也就是说，旋转不变性这种 AI 模型要靠海量数据增强才能学到的性质，被直接"刻"进了机械结构的对称性里，后端只需一个很小的分类头。

顺着这条思路就得到了"感知即计算"的架构：MEMS 不再交出原始波形，而是交出语义原语。例如红外热电堆阵列配微透镜后，各像素的升温轨迹被映射为"人体骨架点"概率分布；双模态柔性电子皮肤把压阻与电容读数联合解码，直接输出"握力多大、摸的是金属还是织物"。原语级输出小而稳，下游只需轻量推理，数据不出设备，隐私问题也随之化解。

2.4 交汇点：消解中介性

把三条线索并置会发现一个共同的句式：都在拆"中间环节"。

• NEMS 拆掉的是"测量必扰动"这个中介：读出不再以破坏状态为代价。
• 零功耗拆掉的是电池与电网这个中介：能量就地取材、即取即用。
• 边缘 AI 拆掉的是云端这个中介：判断在感知点当场完成。

三股力量叠加，指向一个尚在襁褓中的终极形态——自主微系统。脑补一个工业场景：一段输油管内壁上贴着几枚指甲盖大小的节点，NEMS 阵列借量子增强的位移分辨力盯着管壁微裂纹的扩展，柔性热电膜靠管内介质与环境的温差供电，片上脉冲神经网络持续比对振动声发射谱，一旦匹配到泄漏特征立即触发电热脉冲、激活局部自修复涂层——全程没有电池、没有天线回传、没有人为指令。

当然，蓝图与现实之间还横着几道硬坎：量子态制备离不开毫开尔文级低温，室温工业环境用不起；环境能量以毫秒级脉冲到来，功率管理电路很难既快又省；物理结构与算法的联合设计至今缺少成熟 EDA 支持。但回顾技术史，范式更替恰恰发生在旧框架解释不了新矛盾的地方——这些裂缝正是下一代 MEMS 的出生地。

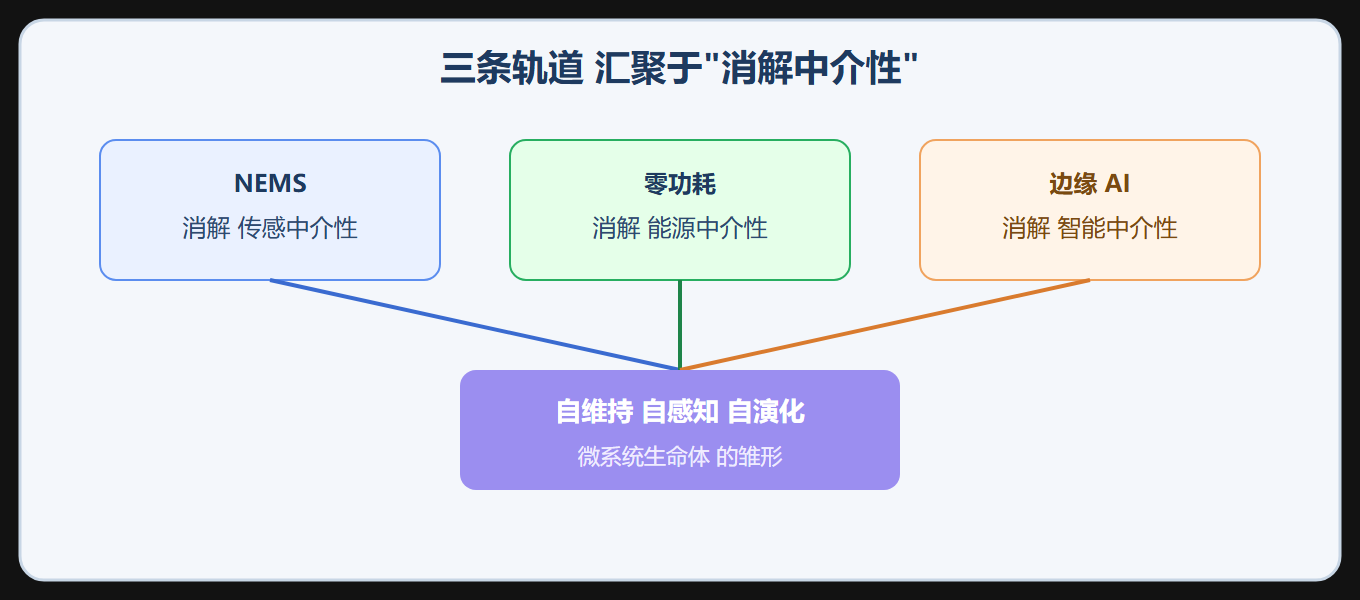

三条前沿轨道的汇聚

三、工程实践要点

3.1 三条前沿轨道对照

3.2 入局建议

对一线工程师，建议按风险递增的顺序切入：第一步在既有产品上引入能量感知调度，把功耗表变成能量预算表；第二步尝试把输出从原始数据改为语义原语；量子非破坏测量这类课题留给有低温条件的团队。选择切入点之前，先回答一个问题——你打算替系统拆掉哪一层"中间商"。

⚠️ 常见坑：把"零功耗"理解成"绝对不耗电"，或沿用"采集—压缩—上传"的老三段式做设计，结果能量账永远算不平。正确姿势是围绕能量感知调度重排整条数据链。
💡 关键直觉：三条前沿路线的共同底层逻辑是"去中介"——谁能替 MEMS 省掉一个外部依赖（电源、云端、被动测量），谁就拿到下一个时代的入场券。

要点速记

• NEMS 不是 MEMS 的等比缩小：热噪声登台、测量反作用显形、零点能可测，物理范式整体切换。
• 量子非破坏测量用双模差分读出抵消反作用，把分辨率推进到海森堡极限附近。
• 零功耗的严格定义是平均功耗与环境取能速率平衡，可免除储能元件。
• 能量感知调度把能量流提到与数据流同等的建模层级。
• "感知即计算"要求器件直接输出语义原语，物理对称性可替代数据增强。
• 三条路线统一于"去中介"逻辑，共同指向自维持、自感知、自演化的微系统生命体。

至此八章收官。从第 1 章"手机凭什么知道你翻了面"这种日常疑问，到本节 93% 量子基态占据概率的实验数字，这本教程最终想交付的不是知识点清单，而是一张微尺度工程的认知地图。地图之外的路，请在洁净间、仿真器与失效分析台之间自己走。

工程速查与实例核算

前沿方向的成熟度可以用参数化打分做横向比较，避免概念混淆。

# MEMS 前沿方向 TRL 评估（1-9，示意）
items = {
    "片上光机械隔离器": 4, "AlN PMUT 阵列成像": 6,
    "芯片级原子钟": 7, "压电能量收集节点": 5,
    "NEMS 质量检测": 3, "CMOS+MEMS 异构集成": 8,
}
for name, v in sorted(items.items(), key=lambda x: -x[1]):
    print(f"{name:<16s} TRL {v} {'#'*v}")
print("TRL>=6 视为具备中试条件，3-5 为实验室阶段")
​

未来五年技术拐点研判
--------------------
单芯片集成 : CMOS-MEMS 单片良率提升，替代部分叠封方案
材料体系   : ScAlN 的 e31 提升 2-3 倍，正在写入商用 PDK
封装       : TGV 玻璃通孔 + 晶圆级键合，厚度 < 0.5 mm
应用       : 车规 4D 成像雷达、AR 光波导微镜、植入式压力监测
瓶颈       : 介质充电与长期可靠性数据仍是车规放行最大变量
​
