本节摘要：MIMO 的核心不是"多发多收"这四个字，而是对空间信道的显式建模。多根天线之所以能提速，是因为它把发射端到接收端之间的电磁传播从一根标量管道，变成了一个可以被测量、被分解、被并行使用的矩阵。本节拆解空间自由度的来源与上限，解释为什么散射越丰富反而越好，并说清"天线数"与"可用自由度"为什么经常不是同一个数字。

学习目标

阅读完本节，你应当能够：

1. 说明信道矩阵的每个元素代表什么，以及为什么它是复数
2. 解释空间自由度的上限为什么等于收发天线数的较小者，并进一步受矩阵秩的约束
3. 区分"多天线带来的功率增益"与"多天线带来的自由度增益"，说出两者的量级差异
4. 判断在什么传播环境下多天线会退化成单天线，并说明退化的判据
5. 用一个具体数字例子算出 4 发 4 收系统在理想散射下的容量提升倍数

一、问题与直觉

先看一个真实的数字困境。假设你手上有 100 MHz 带宽、信噪比 20 dB 的一条单天线链路，按香农公式，频谱效率上限约 6.6 bit/s/Hz。现在业务量翻了四倍，你能怎么办？

买带宽——频谱拍卖价格以百亿计，而且低频段早已分完。加功率——信噪比每提升 3 dB 需要功率翻倍，而容量只增长约 0.4 bit/s/Hz，边际收益惨不忍睹，何况发射功率受法规和散热双重限制。提高调制阶数——从 64QAM 到 256QAM 只多了三分之一的比特，却需要额外 6 dB 信噪比，链路预算根本不够。

三条路全堵。这时候有人问了一个当年听起来很外行的问题：为什么一定要在"一根管道"里想办法？

答案就是空间。

这段决策链解释了为什么 MIMO 不是"又一个调制技巧"，而是一条独立的扩容轴：它不靠挤带宽、不靠堆功率，而是直接增加可并行的信号维度，把容量问题从"一条管道挤多满"换成"能开几条管道"。把发射端从一根天线变成四根、接收端也变成四根，你手里就不再是一条链路，而是十六条子链路构成的一张网络。关键在于：这十六条子链路的衰落是部分独立的——因为四根天线的物理位置不同，各自看到的多径叠加结果也不同。独立性就是可用的信息，它意味着这张网络里藏着若干条彼此可分离的并行通道。

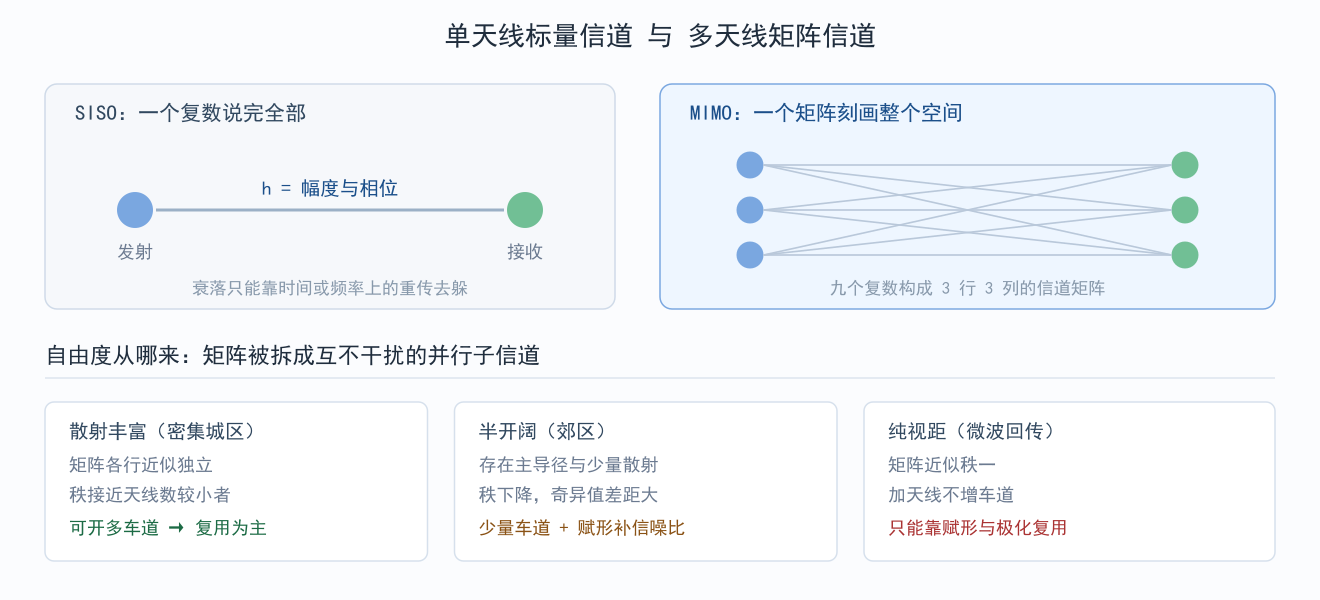

图 1-1：从单天线链路到空间信道矩阵

这里有个反直觉的结论值得先摆出来：在单天线时代被当作噪声源的多径散射，在 MIMO 里变成了收入来源。散射把一个信号打散成多条路径，每条路径经历不同的衰减与相位旋转，这在单天线接收端造成符号间干扰和深度衰落；但在多天线接收端，这些差异恰恰提供了区分不同发射天线的依据。

二、核心原理

信道矩阵：把传播环境写成一张表

设发射端有 Nt 根天线、接收端有 Nr 根，那么信道可以写成一个 Nr 行 Nt 列的复矩阵。第 i 行第 j 列的元素，表示从第 j 根发射天线到第 i 根接收天线这条路径的复增益——模值代表衰减了多少，相位代表延迟了多少个波长。接收信号的形成过程就是一次矩阵乘向量：

y = H · x + n

y : 接收向量，长度 Nr
x : 发射向量，长度 Nt（每个元素是一路数据流的符号）
H : 信道矩阵，尺寸 Nr × Nt，元素为复数
n : 加性高斯白噪声向量
​

这个式子平淡无奇，但它的意义在于把"传播环境"这个模糊概念变成了一个可以做线性代数运算的对象。一旦有了矩阵，就可以问：它能被拆成几个独立方向？每个方向的增益多大？这两个问题的答案分别是矩阵的秩和奇异值——它们决定了这套系统的性能上限。

空间自由度的上限：为什么卡在较小者

直观理解可以借用路口的比喻。发射端的 Nt 根天线相当于路口的出口车道数，接收端的 Nr 根天线相当于入口车道数。能同时并行通过的车流量，显然不会超过两者中较窄的那个。所以空间自由度上限是：

自由度上限 = min(Nt, Nr)
实际可用自由度 = rank(H) ≤ min(Nt, Nr)
​

第二行是关键补充。天线数是硬件给的上限，秩是信道给的实际额度。一个 8 发 8 收系统在开阔视距环境下，信道矩阵所有行向量几乎平行，秩可能只有 1——你花了八套射频链路的钱，拿到的却是单流的自由度。这就是为什么运营商在做微波回传时不会指望空间复用，而是靠双极化天线人为造出第二个自由度。

两种增益的量级差异

这里必须把两笔账彻底分开，否则后面所有推导都会混乱。

功率增益（阵列增益）：多根天线相干叠加，等效信噪比提升约 10·lg(N) dB。N 从 1 增到 4，约得 6 dB，容量按对数增长——不到 1 倍。

自由度增益（复用增益）：多条并行子信道，容量近似按 min(Nt, Nr) 线性增长。N 从 1 增到 4，理论上接近 4 倍。

对数增长与线性增长，这是 MIMO 全部魅力的来源。举个具体数字：单天线在 20 dB 信噪比下频谱效率约 6.6 bit/s/Hz；4 发 4 收在理想独立散射、总功率不变的条件下，四条子信道各分得四分之一功率（相当于每条 14 dB），每条约 4.7 bit/s/Hz，总计约 18.8 bit/s/Hz——接近三倍。注意不是严格四倍，因为功率被摊薄了，这个折扣在低信噪比时尤其明显。

表里最后一行的"失效条件"是全书反复出现的主题：空间维度的收益不是白给的，它以信道富散射为前提。

还有一个容易被忽略的账要算：射频链路。每增加一根参与数字处理的天线，就要多一条完整的射频通路——功率放大器、混频器、模数转换器一套不能少。这部分成本和功耗随天线数线性增长，而复用增益又受秩约束、往往拿不满线性收益。所以工程上真正的问题从来不是"能不能加天线"，而是"这一条射频链路换来的容量，值不值它的成本和功耗"。第 6 章讨论混合波束赋形，本质就是在回答这个问题——用少量射频链路驱动大量天线单元，把线性增长的成本压回去。

三、术语的物理含义

初学 MIMO 最容易被术语淹没，其实关键词只有五个，且都能对应到物理图像。

空间自由度：信道能支撑的独立并行数据流数量。物理上等于矩阵的秩，工程上表现为终端上报的秩指示。

信道相关性：不同天线看到的信道有多像。天线间距太小（小于半波长）、或者环境缺少散射，相关性就高，秩就低。这解释了为什么基站天面上的天线要拉开距离，而手机内部只能靠不同的极化方向和辐射方向图去凑独立性。

分集阶数：系统能同时对抗多少条路径同时衰落。在独立衰落假设下等于 Nt 乘 Nr，也就是 4 发 4 收有 16 阶分集——十六条路同时掉进深坑的概率极低，这就是可靠性提升的来源。

波束方向图：给各天线加不同相位后，能量在空间的分布形状。相位控制不改变总功率，只改变功率的空间分配。

极化复用：利用水平与垂直两个正交极化方向再造一份自由度。它不依赖散射，因此在视距场景是唯一可靠的双流手段——现网里绝大多数所谓"2T2R"其实是一副双极化天线。

⚠️ 常见坑：把天线间距无脑拉大。间距超过某个值后，不同天线的方向图指向差异会导致波束栅瓣，副瓣干扰上升，反而恶化多用户场景的隔离度。基站阵列的间距选择通常在半波长附近，是相关性与栅瓣之间的折中，不是越大越好。

💡 关键直觉：判断一套多天线系统值不值钱，别数天线，去看它的秩分布统计。现网诊断里，终端上报的秩长期停留在 1 就意味着复用能力形同虚设，此时该做的是改天线倾角或换赋形权值，而不是继续加天线。

四、常见疑问

为什么信道矩阵的元素必须是复数？

因为电磁波的传播同时改变幅度和相位，只用实数记录幅度就丢掉了相位信息，而 MIMO 分离数据流的全部机理都建立在相位差异上。举个极端例子：两条路径幅度完全相同、相位相差 180 度，实数模型看不出区别，复数模型立刻知道它们会相消。相位是空间信息的载体，丢掉它，MIMO 就退化成简单的功率合并。

接收天线比发射天线多，多出来的有用吗？

有用，但用途变了。自由度上限由较小者决定，所以 4 发 8 收的复用能力仍是 4 流。但多出来的 4 根接收天线提供了额外的分集与噪声抑制能力——接收端在 8 维空间里分离 4 个信号，比在 4 维空间里分离 4 个信号轻松得多，等效信噪比更高，检测算法也更容易做。这就是为什么基站侧接收天线数往往大于终端发射天线数：上行方向靠基站的"过采样"来补终端的能力短板。

天线数一样，为什么室内和室外的实测速率差这么多？

差别在秩，不在天线。室内墙面、家具、人体构成密集散射体，信道矩阵各行独立性好，秩容易达到满值；室外远距离场景往往由一条主导径支配，秩塌到 1 或 2。这也解释了一个现象：同一部手机在办公室里跑出的多流速率，往往高于在空旷广场上——虽然广场上信号格数更满。信号强不等于自由度多，这是两个正交的指标。

要点速记

• MIMO 的本质是显式建模空间信道，不是简单的多发多收；矩阵取代标量，才有了做线性代数的可能
• 自由度上限等于收发天线数的较小者，实际可用额度进一步由信道矩阵的秩决定
• 功率增益按对数增长、自由度增益按线性增长，后者才是 MIMO 价值的主体
• 散射从敌人变成资源：多径带来的独立性正是区分数据流的依据
• 秩不足时加天线无效，视距场景要靠双极化或人为造散射来补自由度
• 4 发 4 收在 20 dB 信噪比下约得三倍频谱效率，不是四倍，功率摊薄导致折扣
• 天线间距是相关性与栅瓣的折中，半波长附近而非越大越好
• 诊断一套系统先看秩分布，长期秩一说明复用能力没有兑现

下一节把镜头拉远：这套"空间即资源"的认知，行业花了三十年才建立起来，而每一次跳跃都是被上一代的瓶颈逼出来的。
