1.3 三种增益及其互斥关系

1.3 三种增益及其互斥关系

本节摘要：MIMO 能兑现三种增益——分集增益降低误码率、复用增益提升峰值速率、阵列增益改善信噪比与覆盖。三者共用同一份空间自由度，因此存在明确的互斥关系：同一时刻的天线资源用来做冗余就不能用来做并行，用来把能量聚成一束就不能用来撒向多个方向。本节给出三者的定量刻画、适用的信噪比区间，以及"分集-复用折中"这条曲线在工程上的真实含义。

你能学到什么

阅读完本节，你应当能够：

1. 分别写出三种增益的定量表达，并说明各自的单位与量级
2. 解释为什么分集增益与复用增益之间存在折中关系而不能同时最大化
3. 判断在给定信噪比与移动速度下应该优先争取哪种增益
4. 说明阵列增益为什么在毫米波频段的重要性远超低频段
5. 用秩自适应机制解释现网如何在三种增益之间动态切换

一、三笔账，三种货币

把三种增益放在一起看，最省事的办法是问它们各自在改善哪个指标。

分集增益改善的是误码率随信噪比下降的斜率。在对数坐标下，误码率曲线的斜率就是分集阶数。单天线链路的斜率是 1，也就是信噪比每提升 10 dB、误码率下降一个数量级；4 发 4 收在独立衰落下分集阶数是 16，同样 10 dB 换来十六个数量级的改善。这不是量的差别，是曲线形状的差别。

复用增益改善的是容量随信噪比增长的斜率。单天线容量在高信噪比下每 3 dB 增加约 1 bit/s/Hz；秩为 4 的 MIMO 每 3 dB 增加约 4 bit/s/Hz。同样是斜率，但改的是另一条曲线。

阵列增益改善的是信噪比本身。N 根天线相干合并，等效信噪比提升约 10·lg(N) dB——4 根天线约 6 dB，64 根约 18 dB。它不改任何曲线的形状，只是把工作点往右平移。

分集增益  →  改误码率曲线的斜率     →  单位：阶（无量纲）
复用增益  →  改容量曲线的斜率       →  单位：流（无量纲）
阵列增益  →  改工作点的横坐标       →  单位：dB
​

三种货币不能直接换算，这是初学者最容易混淆的地方。"我加了天线，到底快了还是稳了"这个问题没有统一答案——取决于你把自由度花在哪儿。

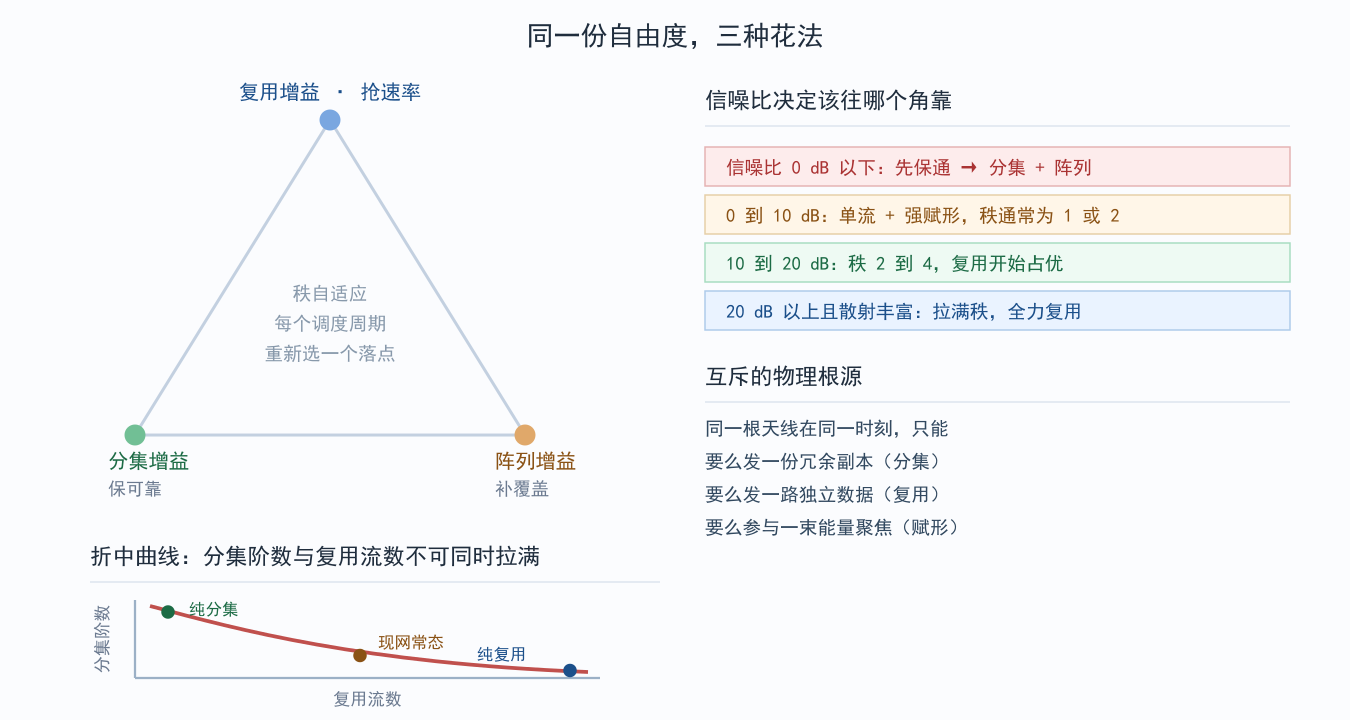

图 1-3：三种增益的取舍三角与信噪比适用区间

二、互斥关系的物理根源

为什么不能三种一起拿满？根源朴素得近乎无聊：一根天线在一个时频资源上只能做一件事。

如果两根天线发同一份数据的两个变体，你得到了二阶分集，但这一个时隙只传了一份信息量。如果两根天线各发一路独立数据，速率翻倍，但任一路遭遇深衰落就直接出错，没有冗余可依。如果两根天线加权后合成一束指向用户的波，能量集中了，可这束波只有一个指向——第二路数据无处可去。

这就是分集-复用折中的通俗版。它的严格形式是一条曲线：给定天线配置，可达的分集阶数与复用流数的组合构成一个有界区域，两个极端点分别是"纯分集"和"纯复用"，中间是各种混合方案。工程上真正运行的点几乎总在中间——比如 4 发 4 收系统跑 2 流，剩下的自由度用来做分集和赋形。这条曲线不是教科书里的摆设：调度器每个周期都在这条边界上找工作点，它直接决定该不该开高阶调制、开几流时区块错误率会突破门限、以及多用户配对之后单用户还能留几阶分集，读懂它才能看懂后面所有"为什么不开满流"的工程决策。

多用户场景把这件事变得更有意思。基站的自由度可以横向切给不同用户：8 根天线不一定要给一个用户开 8 流（多数终端也接不住），而是给四个用户各开 2 流。此时自由度从"深度"转向"宽度"，系统吞吐上去了，单用户峰值速率下来了。这是第 5 章的主题，也是运营商真正关心的指标——现网优化考核的是小区吞吐和边缘用户速率，不是实验室里的单用户峰值。

三、工程上怎么选

选择依据主要是三个变量：信噪比、信道秩、移动速度。

表格最后两行值得展开。毫米波频段的自由空间损耗远高于低频，加上建筑材料衰减动辄二三十分贝，链路预算的第一优先级是把能量送到用户，而不是开多流。所以毫米波系统的天线数很多但流数不多——阵元数量主要用于换阵列增益，而不是换复用增益。这与低频宏站的思路正好相反，是同一套技术在不同物理约束下的两个解。

至于视距回传，空间秩确实接近 1，但工程上还有一条后门：极化。水平极化与垂直极化天然正交，与散射无关。这就是为什么现网绝大多数"双流"配置其实是一副双极化天线，而不是两副空间上分开的天线。

四、现网如何动态切换

上面这张表看起来像一份静态查询手册，实际系统远比它灵活——因为切换是逐调度周期发生的。

机制叫秩自适应。终端持续测量下行参考信号，估计信道矩阵，评估在当前条件下开几流的吞吐最优，然后把这个数字（秩指示）连同信道质量指示一起上报。基站的调度器综合多个用户的上报、缓存状态、公平性约束，决定这一个时隙给谁发、发几流、用哪个预编码。

这个闭环每毫秒级运行一次，所以同一个用户在电梯口和窗边可能跑在完全不同的增益模式上。理解这一点，就能解释现网里很多"看起来矛盾"的现象：为什么信号格数满但速率不高（秩低）、为什么走两步速率翻倍（进入散射区）、为什么静止时速率反而更稳（信道老化小、闭环有效）。

⚠️ 常见坑：用峰值速率评价 MIMO 配置。峰值只在满秩、高信噪比、单用户独占资源时出现，现网出现概率极低。真正该看的是秩分布直方图和小区平均频谱效率——前者告诉你自由度兑现了几成，后者告诉你钱花得值不值。

💡 关键直觉：三种增益不是三个功能开关，而是同一份资源的三种记账方式。当有人说"这套方案又快又稳又省电"，去问它在哪个信噪比区间、哪种信道秩、哪种移动速度下成立。

五、常见疑问

分集增益是不是随着编码技术进步就不重要了？

不是不重要，是分工变了。信道编码（比如低密度奇偶校验码）对抗的是噪声带来的随机错误，空间分集对抗的是整条链路陷入深衰落这种"结构性失效"。编码再强，如果接收信号功率掉到噪声底下，也无从纠错。所以现代系统是两者叠加使用：空间分集把信道从"偶尔完全不可用"改造成"始终基本可用"，信道编码再在这个基础上把残余错误清掉。真正被弱化的是那些以牺牲速率为代价的高冗余空时码，因为闭环与混合自动重传的组合在多数场景下性价比更高。

为什么不干脆一直用最高的秩，让终端自己纠错？

因为错误的代价不是线性的。开四流时如果信道只支撑两流，接收端分离信号时会引入严重的流间干扰，四路数据可能全部误码，重传后仍可能失败。这种"全军覆没"式的失败比老老实实开两流损失更大——两流成功传完的吞吐远高于四流反复重传的吞吐。所以调度器宁可保守：它宁愿选一个大概率一次成功的低秩配置，也不赌一个理论峰值。现网统计里，块错误率的目标值通常压在百分之十左右，这个数字本身就是"激进程度"的调节旋钮，把它往下压，秩和调制阶数就会自动变保守。

阵列增益提升 10·lg(N) dB，为什么实测常常达不到？

三个损耗来源。第一是相位对齐误差，各通道的相位如果偏差几十度，相干合并就退化为部分相干；第二是振幅不一致与通道校准残差，实际阵列各通路的增益一致性有限；第三是信道估计误差，赋形权值基于估出来的信道，估不准就指偏。工程上通常按理论值打七到八折做链路预算，剩下的靠周期性校准回收。第 6 章会展开校准这件事——它在大规模阵列里不是可选项，而是能不能开机的前提。

核心回顾

• 三种增益改的是三条不同的曲线：分集改误码率斜率、复用改容量斜率、阵列平移工作点
• 互斥根源是物理性的：一根天线在一个时频资源上只能承担一种角色
• 分集-复用折中是一条边界曲线，现网工作点几乎总在中间而非端点
• 多用户把自由度从深度转向宽度，系统吞吐与单用户峰值是两个方向的取舍
• 低信噪比先要阵列与分集，高信噪比且富散射才谈满秩复用
• 毫米波与低频思路相反：前者用阵元换能量，后者用阵元换流数
• 极化是与散射无关的自由度来源，视距回传的双流几乎都靠它
• 秩自适应让切换逐调度周期发生，评价系统要看秩分布而不是峰值速率

下一章我们把这些定性判断变成可计算的量：容量公式怎么升维、信道模型如何建、以及为什么奇异值分解是理解 MIMO 的中枢工具。
