4.3 CSI获取TDD互易与FDD反馈

4.3 CSI 获取：TDD 互易与 FDD 反馈

本节摘要：第 4 章前两节的所有算法——预编码、检测——都建立在一个前提上：收发两端知道信道矩阵 H。本节专门拆这个前提。TDD（时分双工）利用"上下行用同一频段、信道互易"的物理事实，让基站用上行探测信号估出的 H 直接用于下行发射，几乎零反馈开销；FDD（频分双工）上下行频段不同、互易不成立，只能靠终端测下行参考信号、把 H 量化成码本索引回传，必然牺牲精度。最后点出导频开销与信道老化这对贯穿全书工程的永恒矛盾，以及校准如何成为 TDD 互易真正成立的前提。

阅读收获

阅读完本节，你应当能够：

1. 解释 TDD 互易性为何能让上行估计的 H 直接服务下行、省掉反馈
2. 说明 FDD 为何必须量化反馈、以及量化误差如何限制预编码性能
3. 区分"互易性"与"互易性校准"：为何硬件不对称会破坏 TDD 互易
4. 描述导频开销与信道老化的权衡，以及高速移动场景为何最吃亏
5. 用"反馈开销—精度"坐标判断 TDD 与 FDD 各自适合什么场景

一、CSI 是整套算法的总闸门

回看 4.1 和 4.2：预编码要 W=H 的某种逆，检测要 ŝ=H⁻¹y，二者都写满了 H。可以毫不夸张地说，**MIMO 系统 90% 的性能取决于它有多准地知道 H**，剩下 10% 才轮到算法精不精。所以 CSI 获取不是"一个小环节"，而是决定第 3 章三种增益能否兑现的"总闸门"。获取方式分两大阵营，根本差异在双工方式。

二、TDD 互易：让上行替下行干活

TDD 上下行共用同一频段、靠时隙切换方向。在标定良好的硬件上，同一对天线之间的"上行信道"和"下行信道"是同一个物理信道（互易性）：基站收到终端的上行探测（SRS / sounding）后估出的 H_up，因为频率相同，下行用这个 H 发射，电磁波走的仍是同一组路径，H_down ≈ H_up。于是基站不需要终端任何反馈，自己就用上行探测把下行要用到的 H 估出来了——这是 TDD 大规模 MIMO（第 6 章）能上阵元数的关键：反馈开销不随天线数增长，否则 128 根天线各反馈一份完整矩阵会压垮上行。

但互易性有个常被忽视的前提：射频通道对称。基站的发射通道和接收通道经过不同的功率放大器、滤波器、线缆，幅度相位响应并不天然相等；终端亦然。若不校准，H_down 与 H_up 差着一个"收发通道响应比"，互易就破了。所以 TDD 互易成立前必须先做互易性校准——估计并补偿收发通道的不对称，让"上行估出的 H"能忠实代表"下行要用的 H"。校准做不好，TDD 大规模 MIMO 的全部增益都建立在沙子上。

用一组具体的不对称数字说明校准有多关键：假设某发射通道比接收通道多 6 dB 增益、且相位偏 30 度（这在未校准的射频里很常见），那么下行实际用的 H 与上行估出的 H 之间就差了这个"6 dB + 30 度"的通道比。预编码按上行 H 算出的波束，下行发射时会被这个偏差扭偏——波束主瓣可能歪出用户方向好几度，阵列增益掉几 dB，等效信噪比直接跌回没赋形的水平。也就是说，互易红利不是"同频自动到账"，而是"校准到位才到账"；一套 128 阵元的互易系统，只要有几个通道没校准则，整张阵列的赋形精度就被这几根坏通道拖垮。

TDD 与 FDD 在 CSI 获取上的根本差异可汇总对照：

三、FDD 反馈：不得不量化的无奈

FDD 上下行频段不同（如上行 1.9 GHz、下行 2.1 GHz），信道在不同频率上不互易——下行 H 和上行 H 是两回事，基站没法用上行探测推下行。于是只能让终端测下行参考信号得到 H_down，再想办法告诉基站。终端若回传完整矩阵，开销随天线数爆炸且占上行资源；现实做法是把 H 投影到一套预定义码本（第 7 章 Type I / Type II），只回传"选了码本里第几个向量"的索引（PMI）。

量化的代价是精度：码本永远只是 H 的粗近似，索引越粗、反馈越省，预编码指偏越狠。高频段、大阵列下信道维度高，码本要很密才能逼近，但密码本反馈又变重——FDD 因此陷入"省开销 vs 保精度"的结构性两难。这也是为什么毫米波（本来阵列就大）更偏 TDD：FDD 在那个规模下反馈几乎无解。

把码本量化说得更具体：假设真实最优预编码指向水平角 12.3 度，而码本里只有 10 度、15 度两档可选，终端只能回传"选 15 度"——波束因此偏了 2.7 度。在宽波束低频场景，2.7 度偏差微不足道；但在毫米波窄波束（半功率宽度可能只有 5 度）场景，2.7 度偏差直接让主瓣歪出用户，增益塌掉一大半。所以同一套码本，在低频只是"轻微指偏"，到毫米波就是"指不到人"——这正是 FDD 在毫米波规模下几乎无解的量化层面原因：要保精度，码本得细到反馈扛不住；要省反馈，精度掉到链路起不来。

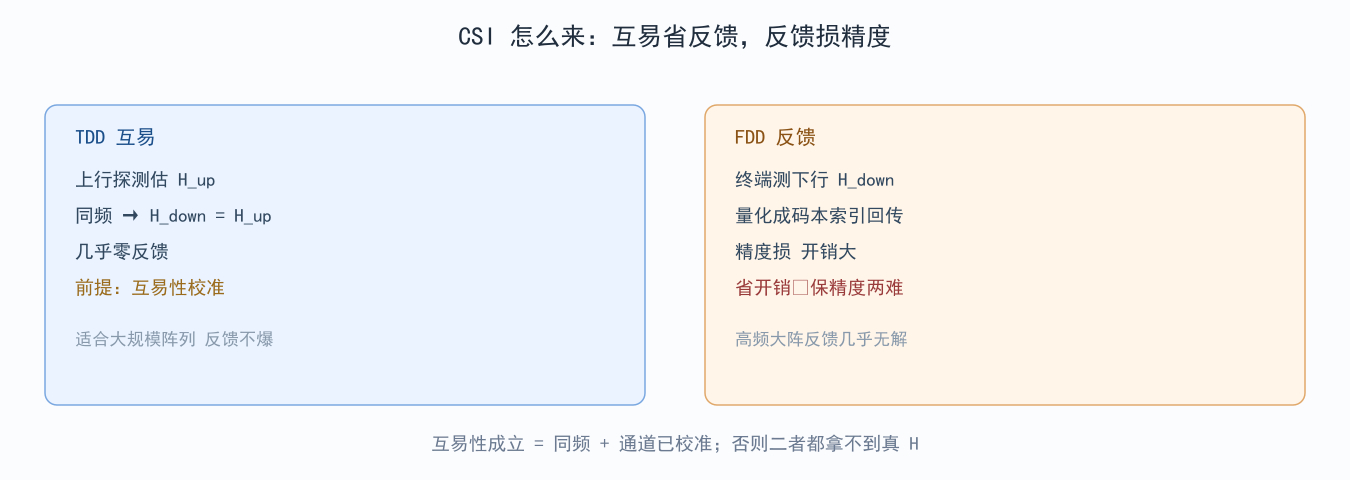

图 4-3：TDD 互易 vs FDD 反馈

四、导频开销与信道老化：永恒矛盾

无论是 TDD 上行探测还是 FDD 下行参考信号，都需要导频（已知发送符号） 让接收端做信道估计——导频占用的时频资源就是"开销"。导频越密，估计越准；但导频越密，能传数据的资源越少，频谱效率下降。这是第一对矛盾：估计精度 vs 开销。

第二对矛盾是信道老化：H 不是静止的，它随移动、绕射实时变。你刚估完的 H，传给预编码用的时候可能已经变了（尤其高速移动、高频段相干时间短）。反馈链路还有时延，FDD 的"终端测→回传→基站用"整条链一旦超过相干时间，H 就过期。所以第 3 章高铁场景为何只能靠开环分集——不是不想要 CSI，是 CSI 在 300 km/h 下根本来不及用。这两对矛盾共同决定了：信道越不稳、移动越快，闭环 MIMO（依赖 CSI）越吃亏，开环方案越稳。

用相干时间把"老化"说成可感知的数字：在 2.6 GHz 载波、300 km/h 高铁场景下，信道的相干时间只有几毫秒；而一段"终端测下行参考信号 → 量化 → 回传基站 → 基站调度用"的 FDD 反馈链，端到端往往要十几到几十毫秒。也就是说，等你把 H 反馈回去，信道早已翻了好几番，用上的 H 是十几毫秒前的旧信道——对高铁这种场景，这等于拿着过期的地图导航。TDD 互易之所以在高速下仍比 FDD 稳，正因为它不需要这条反馈链：上行探测与下行发射间隔极短（同一帧内的时隙切换），H 几乎没老化。所以"选 TDD 还是 FDD"在高速移动场景几乎不是选择题——TDD 互易用"零反馈"换掉了 FDD 那条必然过期的反馈链。

五、工程实例：TDD 大规模 MIMO 的校准日常

真实 5G 大规模 MIMO 基站几乎都跑 TDD（如 2.6 GHz、3.5 GHz 的上下行同频时分），正是为了吃互易红利。但运维里"互易性校准"是开机必做项：基站上电后用内部环路把每通道的收发响应测一遍、算出不对称补偿系数，存进校准表；运行中还会周期性复校，因为温度漂移会让通道响应慢慢变。一旦校准失效（如某通道功放老化未及时发现），互易破掉，下行预编码指偏，表现为"信号格满但吞吐暴跌"——这和第 3 章说的复用悖论同源。运维排障时，校准状态常是第一个要查的开关。把这句话落成巡检清单就是：大规模 MIMO 基站开通必跑互易性校准、运行期周期复校、温度骤变或通道告警后即时复校；任何"信号格满但吞吐掉档"的投诉，先验校准表再谈算法参数——这条经验能省掉大量无效调参。

⚠️ 常见坑：以为 TDD 天然就有完美 CSI。"互易性"是物理事实，但"互易性校准"是工程前提——收发通道不对称不补偿，上行估出的 H 与下行要用的 H 差一个通道响应比，预编码照样指偏。互易红利要先靠校准买来。

💡 关键直觉：CSI 是 MIMO 的总闸门，获取方式由双工方式决定——TDD 用互易换"零反馈但需校准"，FDD 用反馈换"精度损与开销"。选 TDD 还是 FDD，本质是选"校准负担"还是"反馈负担"。

六、常见疑问

互易性和互易性校准是一回事吗？

不是。互易性是物理层事实（同频双向信道相同）；互易性校准是硬件层操作（补偿收发射频通道的不对称响应）。没有校准，互易性在物理上成立，但在你的设备里"测到的上行 H"和"该用的下行 H"仍差一个通道比，等于互易性在你的系统里没生效。校准是让物理互易性真正可用的钥匙。

FDD 能不能也做大规模 MIMO？

能，但代价高。FDD 大规模 MIMO 必须靠"压缩反馈""基于机器学习的信道外推""角度域稀疏反馈"等先进技术把反馈压下来；或利用信道的"角度域稀疏性"只反馈少数显著路径。这些方案比 TDD 互易复杂且仍有精度损失，所以产业里大规模 MIMO 几乎默认 TDD，FDD 多用于低频广覆盖（阵元少、反馈扛得住）。

导频开销有没有下限？

有理论下限：要估 Nt 根发射天线对应的信道，至少需要 Nt 个正交导频维度（时/频/码），否则各天线信道不可分——这正是第 6 章"导频污染"的根源：太多用户抢同一组正交导频，彼此污染。所以导频开销随用户数和天线数增长是结构性的，省不掉只能优化调度。

要点串联

• CSI 是总闸门：MIMO 九成性能取决于 H 有多准，算法只占零头
• TDD 互易省反馈：同频 H_down≈H_up，上行探测直接服务下行
• 互易需先校准：收发通道不对称不补偿，互易在设备里失效
• FDD 被迫量化反馈：码本索引回传，精度损、开销大、省↔精两难
• 毫米波偏 TDD：大阵下 FDD 反馈几乎无解
• 导频开销 vs 精度：导频越密越准、越占资源，结构性矛盾
• 信道老化坑高速：反馈链超相干时间则 H 过期，闭环吃亏
• 选 TDD 还是 FDD：选校准负担，还是选反馈负担

第 5 章把"知道 H 之后怎么服务多用户"展开：MU-MIMO 如何利用 BD 零空间让多用户互不干扰，调度器又如何在用户间切分第 3 章那笔自由度预算。
