5.3 5G NR中的MU-MIMO增强

5.3 5G NR 中的 MU-MIMO 增强

本节摘要：前两节讲清了 MU-MIMO 的原理与配对算法，但要让终端和基站真正协同，必须有一套标准的"信道上报—预编码指示"语言。这一节落地到 5G NR：R15 引入 Type I 码本（单用户为主）、R16 引入 Type II 码本（显式上报多用户信道、支撑真正的 MU-MIMO 配对）；顺带讲 DSS（动态频谱共享）如何在 4G/5G 间动态切频谱、影响 MU 调度；最后给出 28 GHz 毫米波下 Type II 带来的实测增益——约 35 dB SINR、2030% 吞吐提升。读完这节，你应当明白标准如何把"理论可并行"变成"终端可上报、基站可调度"。

上手前先明确

阅读完本节，你应当能够：

1. 区分 Type I 与 Type II 码本的结构差异，及其对用户数支持的不同
2. 说明 Type II 为何能支撑真正多用户 MU-MIMO 配对
3. 解释 DSS 动态频谱共享如何改变 MU 调度的可用资源
4. 引用 28 GHz 下 Type II 的实测增益量级（35 dB SINR、2030% 吞吐）
5. 理解标准码本与第 4 章 CSI 反馈、第 5 章配对算法的对应关系

一、标准要解决什么：让终端"会上报"

第 4 章讲 FDD 反馈要把 H 量化成码本索引回传；第 5 章讲调度器要靠"用户信道相关性"做配对——这两件事都依赖终端能把信道准确、紧凑地上报给基站。5G NR 的码本体系，就是这套上报语言的规范。码本设计的好坏，直接决定基站拿到的 CSI 有多准、进而决定 BD 预编码（4.1 节）能把 IUI（5.1 节）压多低、调度器（5.2 节）能配出多优的组合。

把码本和前面章节的逻辑链彻底点明：第 4 章说 MU-MIMO 依赖 CSI，FDD 下这份 CSI 必须靠终端反馈；第 5 章说调度器要靠"用户间相关性"做配对。这两件事的接口，正是码本——它规定了终端"能上报多细的信道信息"。码本粗（Type I），终端只能报"我自己的大致方向"，基站不知道甲和乙是否正交，配对只能猜；码本细（Type II），终端报出"我在多个波束方向上的能量分布"，基站直接算正交性、精确配对。所以码本不是孤立的"上报格式"，而是连接"第 4 章 CSI 反馈"与"第 5 章配对算法"的那段标准化管道——管道越粗（上报越细），下游配对越准、增益越大，代价是上游反馈越重。读这一节时，建议始终把它放回这条"CSI→码本→配对"的链上看，而非当成一堆索引编号。

二、Type I：单用户为主的第一代码本

R15 的 Type I 码本设计面向单用户 MIMO 为主：它把预编码矩阵表示成"宽带权值 + 子带微调"的结构，终端上报一个预编码矩阵指示（PMI），基站据此做单用户预编码。它对多用户支持有限——上报的信道信息粒度不足以让基站精确估计"用户甲与用户乙的信道是否正交"，配对只能靠粗略估计，MU 收益打折扣。Type I 是 5G 初期的务实选择：实现简单、反馈省，先把 SU-MIMO 和轻度 MU 跑起来。

两类码本的能力差异可汇总对照：

三、Type II：为多用户而生的增强码本

R16 的 Type II 码本做了关键升级：它让终端显式上报多用户信道结构——不仅报"我自己的最优预编码"，还报"我的信道在多个波束方向上的能量分布（线性组合系数）"。基站拿到多个用户的这类上报后，能直接算出"甲、乙信道是否正交、IUI 多大"，从而用 BD 零空间精确消 IUI、用 5.2 节的配对算法挑组合。Type II 把 MU-MIMO 从"粗略近似"推进到"可精确配对"，是多用户增强的核心。

代价是反馈开销：Type II 上报的信息维度远高于 Type I，占用更多上行资源。所以标准还配套了"Type II 端口选择""子带压缩"等降开销机制——再次印证全书的母题：增益与开销永远在交易。毫米波大阵列下这种交易更尖锐，Type II 的精细上报恰恰是换取 MU 增益的必要成本。

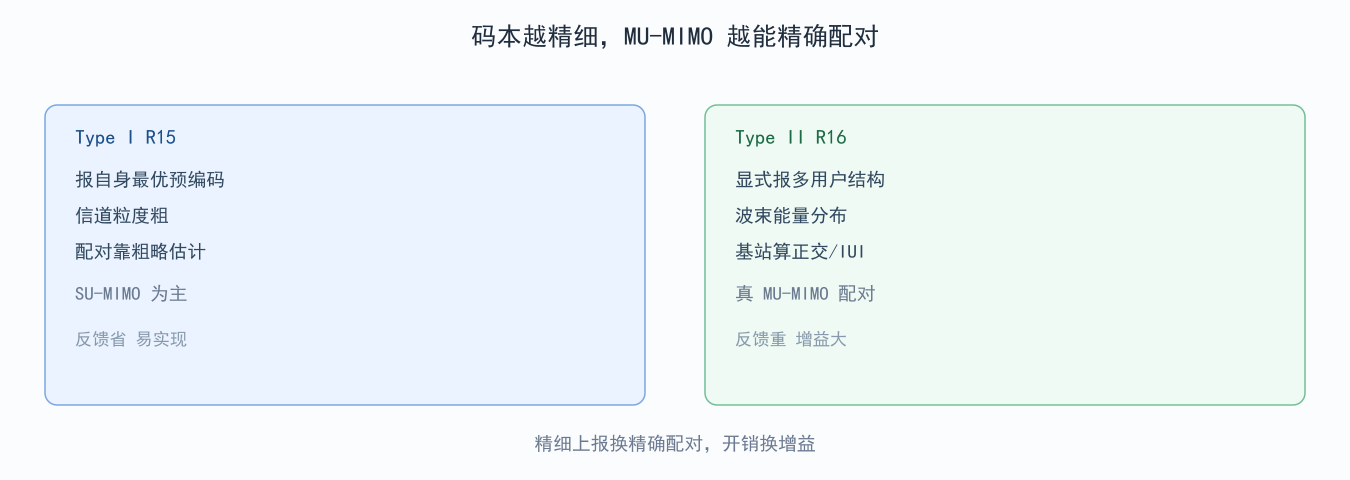

图 5-3：Type I 与 Type II 的能力分界

四、DSS 动态频谱共享的影响

DSS（动态频谱共享）让 4G LTE 与 5G NR 在同一段载波上按需求动态分配资源——比如白天 5G 用户多就多划给 NR，夜间 LTE 物联网多就回拨给 LTE。这对 MU-MIMO 调度意味着：基站可用的时频资源边界是浮动的，调度器每个周期还要先判断"这段频谱此刻归 NR 还是 LTE"，再在 NR 资源内做用户配对。DSS 带来的资源不确定性，让调度的"可得自由度"随时间波动，配对组合也要跟着重算。所以 MU-MIMO 增强不只是码本的事，还和频谱调度深度耦合——标准在 R16/17 持续打磨 DSS 与 MU 的协同，正是为了让动态频谱下多用户增益不掉档。

用一个具体场景体会这种耦合：某载波共 100 MHz，白天 5G 用户密集时 DSS 划给 NR 80 MHz、LTE 20 MHz；深夜物联网 LTE 终端活跃时倒过来，NR 只剩 30 MHz。基站的 MU 调度器在白天有宽裕的 80 MHz 时频画布，能配出 6 个用户的 MU 组合、吃满 Type II 增益；深夜画布缩到 30 MHz，可同时服务的用户数被迫降到 2 到 3，吞吐随之回落。所以评估一个小区的 MU-MIMO 增益，不能只看峰值时段的码本能力，还要看它在 DSS 波动下的"平均可得自由度"——频谱调度才是 MU 增益的时间维度天花板。运维里若发现"白天增益好、深夜暴跌"，第一反应应是查 DSS 频谱分配比例，而非调码本。

五、实测增益：28 GHz 下 Type II 值多少

把标准红利落成数字最有说服力。在 28 GHz 毫米波场景的现网与试验测得：相比 Type I（或仅 SU-MIMO），启用 Type II 码本支撑的 MU-MIMO，典型带来约 3~5 dB 的 SINR 提升与约 20~30% 的小区吞吐增益。原因正是对上了全书逻辑链——Type II 让基站拿到更准的多用户信道，BD 把 IUI 压得更低，调度器配出更优组合，最终在毫米波窄波束、用户分散的场景里把"空间可分性"真正兑现成吞吐。注意这是"相对 SU-MIMO 的增量"，且依赖用户分布够分散；若用户全挤同方向（高度相关），再好的码本也配不出多用户，增益归零——再次印证 5.1 的命门。

把这 35 dB / 2030% 的增益放到全网视角更清楚：单个小区多两成吞吐看似不大，但在高密商圈、步行街这类"容量是生命线"的场景，两成吞吐意味着同样基站能多服务两成用户、或少建两成基站， capex 与用户体验同时改善。反过来，若把 Type II 的精细上报强行压缩以省上行（反馈受限时常见），增益会回落到接近 Type I 水平——这正说明"码本精度→CSI 精度→配对质量→吞吐增益"这条链没有短板环节，任何一环被砍，末端增益同步缩水。所以评估 MU-MIMO 增益，不能只看码本类型，要顺着整条链看每一环是否保真。

六、工程实例：毫米波小站的多用户调度

一个 28 GHz 毫米波小站服务商圈步行街，64 阵元、用户沿街分散。基站用 SRS（探测参考信号，第 7 章详述）估上行信道、靠互易得下行，终端用 Type II 码本上报多用户结构。调度器每毫秒在分散用户里贪婪配出 4 到 6 个 MU 组合，实测相对单用户方案吞吐提升约两成半，边缘用户因配对被排除的情况通过 PF 公平权重兜底。排障时若发现"Type II 增益没达到 20%"，第一看是用户分布是否够分散（相关性是否过高），第二看 Type II 上报是否因上行受限被降维压缩（反馈开销是否被迫砍了精度）——这两点卡住，码本再先进也兑不了现。

补充一个常被忽略的细节：Type II 上报的"波束能量分布"维度很高，上行若受限，标准会先做端口选择（只报最强的几个波束方向）再压缩，等于主动丢掉了弱方向信息。而 MU 配对恰恰有时要靠"弱方向是否重叠"来判断两用户是否真正交——弱方向信息被砍，基站可能误判两用户正交、配对后 IUI 暴涨。所以上行资源紧张的毫米波小站，Type II 增益常打折扣，不是码本不行，是上行养不起精细上报。这把"反馈开销换增益"的权衡，从小区级拉到了单站级，是 5G NR MU-MIMO 最现实的落地约束。

⚠️ 常见坑：以为上了 Type II 码本就自动多出 30% 吞吐。增益是"相对 SU-MIMO、且用户分布够分散"的增量；若现场用户高度相关（如排队人群同向站立），零空间塌缩，Type II 上报得再细也配不出多用户，实测增益可能接近零。码本是放大器，不是创造者——它放大的是"本就存在的空间可分性"。

💡 关键直觉：标准是 MU-MIMO 的"上报语言"，Type II 用更精细的上报换更精确的配对；但增益的源头始终是 5.1 的用户正交度——码本只是把这份正交度高效传递给基站的工具，DSS 与频谱调度则决定这份自由度何时可用。

七、常见疑问

Type I 和 Type II 能混用吗？

能，且现网常混用。基站可按用户能力（是否支持 Type II）和信道条件，对强相关、单用户场景用 Type I 省反馈，对分散、多用户潜力大的场景切 Type II 吃增益。标准把二者设计为可共存，调度器按实时情况选码本类型，是"开销—增益"动态调旋钮的一部分。

为什么毫米波 MU-MIMO 增益更依赖码本精度？

因为毫米波波束窄、用户稍一错开方向信道就高度正交（可分性好），但反过来波束指偏一点点 SINR 就暴跌。Type II 的精细上报让基站精确知道各用户波束方向，BD 预编码指得准，IUI 压得干净，增益才兑现；若上报粗（Type I 或压缩过度），波束指偏，窄波束下增益损失被放大。所以毫米波对码本精度的敏感度高于低频。

DSS 会不会让 MU-MIMO 增益不稳定？

会引入波动。DSS 让 NR 可用资源随时间浮动，调度器配对时"可得自由度"变化，小区吞吐会随频谱分配起伏。但这可通过跨时隙的配对平滑、以及与 LTE 的协调调度缓解；标准持续打磨 DSS 与 MU 协同，目标就是让动态频谱下多用户增益尽量不掉档。它提醒我们：MU-MIMO 增益不是静态指标，而是随频谱与用户分布实时变化。

核心回顾

• 标准=CSI 上报语言：码本决定基站拿到的信道多准，直接限 MU 配对质量
• Type I 单用户为主：报自身预编码、粒度粗、SU-MIMO 为主、反馈省
• Type II 多用户增强：显式报多用户结构，基站算正交/IUI，真 MU 配对
• Type II 开销更大：上报维度高，靠端口选择/压缩换可行，开销换增益
• DSS 让自由度浮动：频谱动态分配，调度配对随资源边界重算
• 28 GHz 实测增益：Type II 约 35 dB SINR、2030% 吞吐（相对 SU）
• 增益源头是正交度：用户挤同方向则码本再好也归零
• 码本是放大器非创造者：放大本就存在的空间可分性

第 6 章把阵列规模推到极致：大规模 MIMO 如何用信道硬化、混合波束赋形、导频污染与校准，把本章的 MU-MIMO 用户数从几个推到几十个。
