6.2 混合波束赋形架构设计

本节摘要：6.1 说大规模下简单算法就够，但"够"的前提是几百根天线都接了射频链路——全数字架构意味着每根天线一套完整射频（含 DAC/ADC、功放、移相），64 阵元就是 64 套，功耗成本爆炸。混合波束赋形是产业的回答：用"少量数字通路 + 大量模拟移相器"两级处理，把射频成本压下来。本节对比全连接与子连接（部分连接）两种结构，用 URA（均匀矩形阵列）8×8=64 阵元讲子阵如何划分，说明工程如何在性能与射频成本间取平衡——这正是第 3 章"模拟/数字/混合三角张力"的落地。

读前必看（上）

阅读完本节，你应当能够：

1. 解释为什么全数字大规模阵列在功耗成本上不可承受，引出混合架构
2. 区分全连接与子连接（部分连接）混合结构及其自由度差异
3. 用 URA 8×8=64 阵元说明子阵划分方式
4. 联系第 3 章三角张力，说明混合架构是"成本—灵活性"的落点
5. 判断给定阵元数与功耗约束下该选哪种连接结构

一、为何不能全数字：射频爆炸

回顾第 3 章的架构三角张力：全数字最灵活（每天线独立基带加权、可多波束），但每路一套完整射频。到了大规模 MIMO，这个代价从"几套"变成"几十上百套"——64 阵元的全数字基站，光射频前端功耗就以百瓦计、物料成本以千元计，体积散热在 AAU（有源天线单元）里不可接受。所以产业几乎一致转向混合：数字端只做"粗调"（少量通路），模拟端用便宜的移相器做"细扫"（大量阵元），两级合力逼近全数字性能、成本却骤降。

混合的本质是把预编码拆成两层：数字预编码（在基带、维度=射频通路数，较小）负责多用户/多流间的粗隔离，模拟波束赋形（在射频移相器、维度=阵元数，很大）负责把能量聚焦到角度。第 4 章的 Kronecker DFT 基（水平角×俯仰角）正是为模拟端查表而生的骨架。

把混合架构的"两级"和第 3 章三角张力对应起来更清晰：数字端那"少量通路"决定了多用户隔离的上限——通路越少，能同时干净服务的用户数越少，但每路射频成本省；模拟端那"大量移相器"决定了角度聚焦的精度——移相器越多、相位越细，波束越准，但硬件与校准越重。所以混合架构不是"全数字的廉价版"，而是把第 3 章"性能—成本—灵活"三角重新切在"数字级+模拟级"两个尺度上：数字级管用户间、模拟级管角度内。理解这一层，才不会把混合波束赋形误读成"退而求其次的妥协"，它是大规模下唯一能平衡三角的现实结构，全数字在功耗上根本走不通。

二、全连接 vs 子连接

混合架构按"模拟端怎么连"分两类，构成功率、成本、自由度的新三角：

全连接（fully-connected）：每个射频通路通过移相器连到所有阵元。自由度最高——任意通路能驱动任意阵元的任意相位，波束最灵活，最接近全数字；但移相器数量 = 通路数 × 阵元数（如 8 通路 × 64 阵元 = 512 个移相器），硬件最复杂、损耗最大、校准最难。

子连接（partially-connected / 子阵）：每个射频通路只连到一个子阵（一组固定阵元），通路间不交叉。移相器数量 = 阵元数（64 个），硬件简单、损耗低、易校准；代价是自由度下降——波束只能在该子阵内形成，跨子阵的精细赋形做不到，边缘波束灵活性受限。工程上这是最主流的折中。

子连接之所以成为主流，除了硬件简单，还因为它把校准复杂度从"全连接的全对全"降到"每子阵内部"——每个子阵只需校准自己那组通道，互不牵连，整阵校准可并行、可局部复校，这对几十子阵的大规模阵列是决定性优势。全连接要一次性校准所有"通路×阵元"的交叉响应，参数量与互耦复杂度都高一个量级，量产与运维都头疼。所以"子连接主流"不单是省移相器，更是省校准——而校准（6.3 节）恰恰是大规模阵列最硬的瓶颈之一，谁能把校准做简单，谁的结构就赢。这再次印证架构选择是"牵一发而动全身"的系统决策，不是单看波束灵活度。

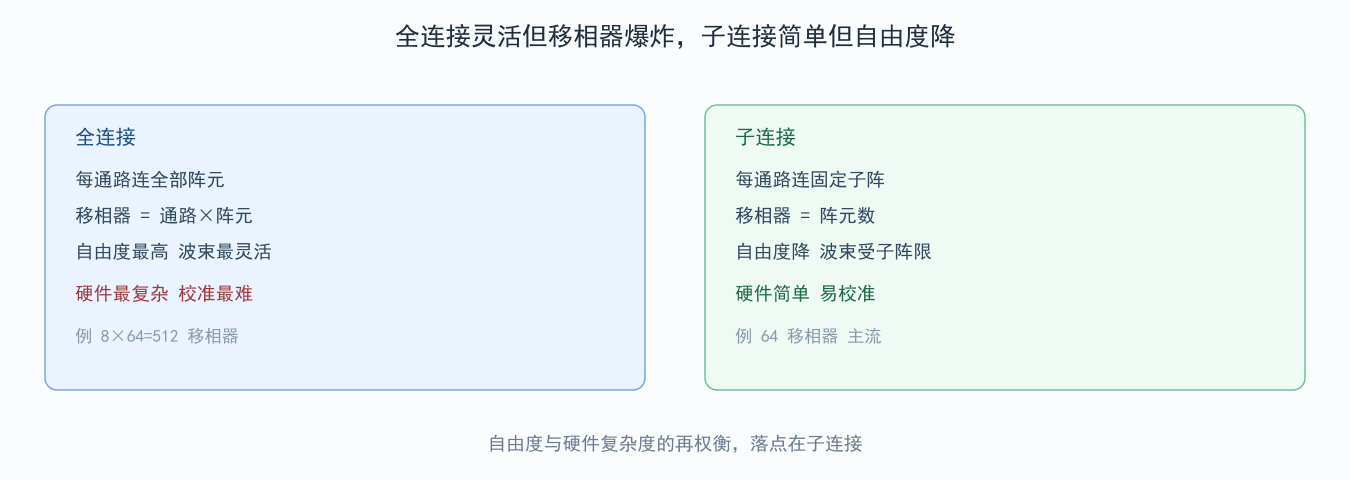

图 6-2：全连接与子连接的结构差异

三、URA 8×8=64 的子阵划分

工程上阵元常排成 URA（均匀矩形阵列），如 8 行 × 8 列 = 64 阵元。子连接结构下，这 64 阵元被切成若干子阵，每个子阵由一路射频通路驱动。常见切法：切成 8 个子阵（每子阵 8 阵元，如一列 8 个），则 8 路射频通路各管一列；或切成 4 个子阵（每子阵 16 阵元），4 路通路各管一个 4×4 块。子阵越大，单路驱动阵元越多、波束越窄越聚焦，但跨子阵灵活性越低；子阵越小，灵活性越高、但通路数越多、成本回升。

子阵划分是混合架构最常被调的旋钮：低频广覆盖可用较大子阵（少通路省成本），毫米波窄波束需较小子阵（多通路保灵活）。它把第 3 章"模拟/数字/混合三角张力"落到了"子阵尺寸"这一个可量化参数上——架构选择不再是抽象哲学，而是"子阵切几乘几"的具体决策。

用一个具体切法感受子阵尺寸的影响：同样 64 阵元 URA，若切 4 个子阵（每子阵 4×4=16 阵元），需 4 路射频通路，每个子阵内波束只能在 4×4 的口径内形成，波束较宽、跨子阵无法协同；若切 16 个子阵（每子阵 2×2=4 阵元），需 16 路通路，单子阵口径小但整体可拼出更精细的波束方向，灵活度升、成本也升。工程折中常落在 8 子阵（每列 8 阵元、8 路通路）附近——既让每路驱动一列（波束在水平向有一定指向性），又把通路数控制在可承受范围。这个"几乘几"的选择，本质是前面三角张力在硬件上的最终落点，规划阶段就要按频段与覆盖目标定，而非出厂后随意改。

两类结构的工程取舍可汇总：

四、工程实例：AAU 里的子连接现实

现网 5G AAU（有源天线单元）几乎都是子连接混合：一个 64 阵元 URA 切 8 个子阵、8 路射频通路，每路带一组移相器。数字端做多用户粗隔离（呼应第 5 章 MU 配对），模拟端把能量按 DFT 码本聚焦到用户角度（呼应第 4 章）。这种结构让整块 AAU 功耗控制在几十瓦、成本可控、校准可工程化。若强行全数字，同样 64 阵元功耗翻数倍、AAU 根本装不上铁塔。所以"混合 + 子连接"不是技术退而求其次，而是让大规模 MIMO 能真正商用的唯一现实路径——它把第 3 章那张三角张力图，焊进了每块基站硬件里。

补充一个排障视角：子连接架构下若某子阵的移相器批量失效（如一个子阵整列失配），该子阵覆盖角度的信号会塌掉，表现为"特定方向用户集体掉速"。这类故障在传统全数字下不会集中爆发，但在子连接下因"子阵=故障单元"而呈区块化——运维要学会按"掉速用户的空间方位"反推是哪个子阵出问题，而非笼统查整机。混合架构把故障也"区块化"了，排障逻辑随之改变，这是子连接结构带来的新运维特征，也是架构选择影响运维方式的一个具体例证：你选的不仅是波束性能，还有未来怎么修。

⚠️ 常见坑：用低频"加天线=提速"的直觉看混合架构。子连接下子阵切大虽省成本，但跨子阵自由度丢失，若用户恰需跨子阵的精细波束（如两个用户分处子阵边界角度），性能会掉；不是天线多就一定灵活，灵活度受"子阵怎么切"约束，架构选择要按场景订。

💡 关键直觉：混合波束赋形是大规模 MIMO 能商用的关键——用"少量数字通路 + 大量模拟移相器"两级处理，把全数字的射频爆炸压下来；子连接是成本与灵活性的最现实落点，子阵尺寸是那根可量化旋钮。

五、常见疑问

全连接自由度更高，为何不都用全连接？

因为移相器数量随阵元数线性爆炸（通路×阵元），64 阵元下就 512 个，且每个移相器有插入损耗、每个连接增加校准难度。全连接的理论自由度红利，常被硬件损耗与校准误差吃掉，实测未必优于精心设计的子连接。所以除非对波束灵活性有极致要求（如高频高精度感知），否则子连接是性价比赢家。

子阵切大切小怎么定？

看频段与场景：低频（如 3.5 GHz）波束较宽、用户方向分散度低，可用较大子阵省通路；毫米波（如 28 GHz）波束极窄、需精细角度控制，子阵宜小以保灵活。本质是"子阵尺寸 ↔ 波束自由度 ↔ 通路成本"的权衡，常以覆盖仿真定边界，再留余量。

混合架构和数字预编码、模拟赋形怎么分工？

数字预编码在基带、维度=通路数，负责多用户/多流间的干扰粗隔离（维度低、做得到）；模拟赋形在射频移相器、维度=阵元数，负责能量角度聚焦（维度高、只能做相位）。二者级联：数字先分好"谁和谁互不干扰"，模拟再把每路能量对准角度。第 4 章 BD 零空间多在数字端做，第 3 章阵列增益多在模拟端拿。

本章回顾

• 全数字射频爆炸：每阵元一套射频，64 阵元不可承受，引出混合
• 混合=数字粗调+模拟细扫：少量通路做多用户隔离，大量移相器做角度聚焦
• 全连接最灵活最贵：移相器=通路×阵元，自由度最高但硬件最难
• 子连接最现实：每通路管固定子阵，移相器=阵元，自由度降但易校准
• URA 8×8=64 切子阵：子阵尺寸是架构旋钮，低频大、毫米波小
• 子连接是商用落点：AAU 几乎全子连接，让大规模 MIMO 可上塔
• 架构选择按场景订：不是天线多就灵活，受子阵约束
• 混合=三角张力的焊接：把模拟/数字/混合权衡焊进硬件

下一节点出即便混合架构落地，仍有三把刀悬头顶：导频污染限速、低精度 ADC 换功耗、校准是开机硬前提——它们定义了大规模 MIMO 的规模上限。
