6.3 导频污染、低精度 ADC 与校准

本节摘要：6.1 的硬化与 6.2 的混合架构让大规模 MIMO 看起来所向披靡，但规模越大，三把刀越锋利：导频污染让"估计 H 用的正交导频"不够分、用户互扰；低精度 ADC 用量化噪声换功耗（约 7.3 W 量级是可参考的功耗参考点）；校准是几百根天线协同工作的开机硬前提，否则互易与赋形全失效。本节点出这三者的成因与代价，说明它们是大规模 MIMO 规模上限的真正约束——理论红利再大，也卡在这三处工程现实。

学习目标

阅读完本节，你应当能够：

1. 解释导频污染为何是 Massive MIMO 的阿喀琉斯之踵，及其成因
2. 说明低精度 ADC 如何用量化噪声换功耗，并引用约 7.3 W 量级参考
3. 强调校准在大规模阵列里不是可选项而是开机前提（呼应第 4 章互易性校准）
4. 用一张对照表说明三把刀各自"限制什么"
5. 理解规模上限由工程现实而非理论决定

一、导频污染：阿喀琉斯之踵

第 4 章讲要估 H 必须发正交导频，且导频维度至少 = 发射天线数。到了大规模 MIMO，阵元几十上百，若每用户用独立正交导频，导频开销随阵元数爆炸，时频资源被导频占满、没剩数据可传。现实做法是复用导频：不同小区、或同小区不同用户共用同一组正交导频——这下麻烦来了：基站分不清"这条导频是甲用户发的还是乙用户发的"，把两用户的信道估成了一团，预编码按错误信道算，IUI 暴涨。这就是导频污染，被公认为大规模 MIMO 的阿喀琉斯之踵。

讽刺的是，它和 6.1 的硬化同源：硬化靠大数定律平均掉快衰落，但导频污染是"非理想项"——它不随天线数增大消失，反而因复用导频而顽固存在，成为规模进一步增大的硬天花板。所以"阵元越多越好"在导频污染面前停步：再多加天线，若导频还是那组，增益被污染吃光。

把导频污染的成因讲得更具体：假设相邻两小区各用同一组 4 个正交导频，小区 A 的用户甲和小区 B 的用户乙恰好分配了同一个导频序号。两基站各自收到这条导频时，分不清是本地用户还是邻区泄漏，把甲、乙的信道叠加估成"一条"，预编码按这个错误合成信道算，结果发给甲的信号大量泄漏到乙（跨小区 IUI）。污染随小区复用导频的范围扩大而加剧，是蜂窝大规模 MIMO 特有的"自己人干扰自己人"。所以导频规划（错开邻区导频图案）是开局必做项，它比调预编码更能决定大规模组网的天花板——算法再优，导频错了就是错。

二、低精度 ADC：用噪声换功耗

每根接收天线都要 ADC（模数转换）把射频信号变数字。高精度 ADC（如 1214 位）功耗随采样率与位数平方级增长，64 甚至 128 路全高精度 ADC 的功耗根本扛不住。产业的解法是低精度 ADC（如 16 位），用量化噪声换功耗——量化越粗，功耗越低，但引入量化噪声、损失一点性能。约 7.3 W 是大规模 MIMO 射频前端功耗量级的参考点，低精度 ADC 是把这个数字压到可商用的关键手段之一。

代价是量化噪声会污染 CSI 与检测（呼应第 4 章）：ADC 太粗，上行估计的 H 带量化误差，MRC 合并、MU 配对都受影响。所以低精度 ADC 不是"越粗越好"，而是选一个"量化噪声小到不影响硬化红利、功耗又压下来"的位宽——典型 3~6 位在中高频段就能在性能与功耗间取得平衡。理论研究表明，因硬化让等效信道确定，低精度 ADC 的量化噪声也被"平均"掉一部分，大规模 MIMO 比小阵列更能容忍粗量化，这又是一处"数量暴力"的红利。

把功耗数字说得更具体：若 64 路全用 14 位高精度 ADC，仅 ADC 一项就可能吃掉几十瓦甚至上百分之一，整 AAU 功耗与散热不可接受；换 46 位低精度 ADC，单路功耗骤降一两个数量级，整前端压到约 7.3 W 量级的可参考区间，AAU 才装得上铁塔。代价是量化噪声：粗量化把微小信号差异四舍五入掉，上行估计的 H 带误差。但因硬化让等效信道确定、且多天线合并平均掉部分加性误差，46 位的量化噪声在典型信噪比下远小于热噪声，性能损失仅几个百分点——用几个百分点的吞吐，换下几十瓦功耗，这笔交易在基站侧极划算。这也说明低精度 ADC 不是"劣化"，而是大规模 MIMO 专属的"用噪声换功耗"红利，前提是位宽选在硬化能托底的范围内。

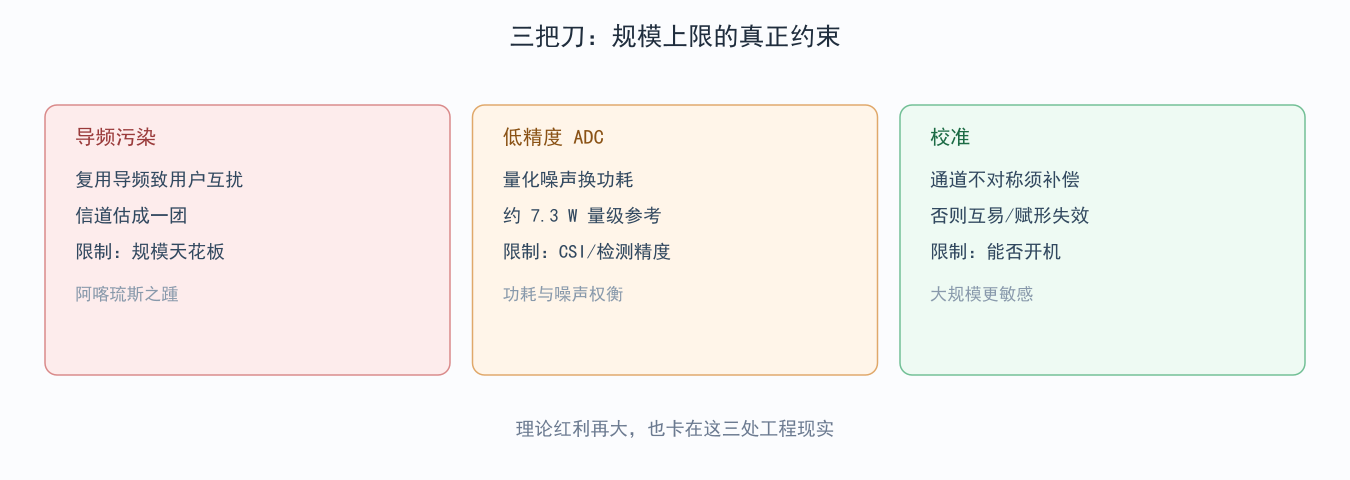

图 6-3：三把刀各自限制什么

三、校准：几百根天线协同的硬前提

第 4 章讲 TDD 互易要靠互易性校准补偿收发通道不对称。到了大规模 MIMO，这根弦更紧：64 甚至 128 个通道，只要有几个没校准则，互易破掉、赋形指偏，第 3 章阵列增益与第 6.1 硬化同时失效。校准在大规模下不是"可选项"，而是"能不能开机"的前提——开机必跑、运行期周期复校、温度或告警后即时复校。

更麻烦的是大规模下校准本身变难：通道多、互耦强（阵元间距小导致互相耦合），校准要估计的参数量陡增，且互耦让"单通道响应"不再独立。所以大规模阵列常内置校准网络（如借助空口互校或专用校准通道），把校准做成硬件能力而非纯软件事后补救。这再次印证全章母题：算法越简单，工程越硬核——硬化让基带省心，但把"让几百通道协同一致"的重担全压到校准工程上。

补充一个排障顺序的硬经验：大规模基站开通后若"信号满格但吞吐暴跌"，第一查校准表而非导频或算法——因为校准失效会让互易与赋形同时崩，症状最像"全链路恶化"；校准正常再查导频冲突（跨小区污染常表现为特定邻区方向用户掉速）；最后才看 ADC 位宽与算法参数。三把刀里校准最"要命"（决定能否开机），导频最"限速"（决定规模天花板），ADC 最"可调和"（位宽随时段与预算调）。排障按这个轻重顺序，比盲目调参高效得多，也延续了全书"先看数据、再查算法"的一脉相承。这套顺序在大规模阵列上比小阵列更关键，因为故障一旦发生在校准或导频层（上游），算法层（下游）再怎么调都无济于事——你没法用更优的预编码挽救一个没校准好的阵列，正如没法用更聪明的调度挽救一组被污染的信道。

三把刀的限制可汇总对照：

四、工程实例：大规模基站的运维三件事

一个 64 阵元大规模基站开通与运行，运维最关心的三件事恰好对应这三把刀：其一，导频规划——同频相邻小区错开导频图案，避免跨小区污染，新站入网先查导频冲突；其二，ADC 位宽配置——按频段与功耗预算选 4~6 位，过低则吞吐掉、过高则功耗超；其三，校准状态——开机跑互易校准、周期复校，任何"信号格满但吞吐暴跌"先验校准表。这三件事做不好，再先进的大规模算法也兑不了现。排障顺序也清晰：先查校准（能否开机）、再查导频（是否污染）、最后才看 ADC 与算法——和全书"先看数据、再查算法"一脉相承。

⚠️ 常见坑：以为阵元越多性能线性越好。导频污染让增益在某一规模后封顶——再多加天线，若导频资源不变，新增天线带来的硬化红利被污染吃光，吞吐不增反可能因互扰略降。所以"大规模"有最优规模点，不是越多越香，规划时要算导频预算而非只数天线。

💡 关键直觉：大规模 MIMO 的规模上限由工程现实决定——导频污染限速、低精度 ADC 换功耗、校准是开机前提。理论红利（硬化、伪正交）再大，也卡在这三把刀上；称它"阿喀琉斯之踵"不为过，因为它们恰恰长在"规模"这个最大优势的背面。

五、常见疑问

导频污染能彻底消除吗？

不能彻底，只能缓解。对策包括：导频分配（相邻小区/用户错开导频图案降低复用冲突）、协作估计（利用空间相关性从污染中部分恢复真信道）、以及利用角度域稀疏性做导频压缩。但这些都受"导频资源有限"这个硬约束，无法无限消除——它因此成为规模天花板而非可除bug。

低精度 ADC 的量化噪声会不会毁掉硬化红利？

通常不会，前提是位宽选得够。因硬化让等效信道确定，量化噪声作为"加性非理想项"也被多天线合并部分平均；且 36 位在典型信噪比下量化噪声远小于热噪声，性能损失很小（几个百分点）。但若位宽压到 12 位，量化噪声主导，硬化红利被淹没。所以"低位宽可行"有下限，不是越粗越省。

校准为什么在大规模下比小阵列难得多？

两个叠加因素：一是通道数随阵元线性增，要估的校准参数同步增；二是阵元间距小导致互耦强，单通道响应不再独立，校准模型更复杂。所以大规模阵列需专用校准网络（空口互校或硬件校准通道），把校准做成内置能力，而非靠软件事后估——这是大规模 MIMO 能上塔的工程地基。

要点串联

• 导频污染是阿喀琉斯之踵：复用正交导频致用户互扰，信道估成一团，限规模
• 硬化不消污染：污染是非理想项，随规模顽固存在，成天花板
• 低精度 ADC 换功耗：量化噪声换功耗，约 7.3 W 量级参考，选 3~6 位平衡
• 大规模更容忍粗量化：硬化平均掉部分量化噪声
• 校准是开机前提：通道不对称+互耦，大规模更敏感，需内置校准网络
• 规模上限由工程定：三把刀卡在"规模"优势背面
• 阵元非越多越好：导频预算封顶，过多反因污染略降
• 排障先校准→导频→ADC/算法：延续"先看数据再查算法"

第 7 章把镜头拉到标准与产业：LTE 的 MIMO 传输模式如何演进、5G NR 的码本与 SRS 反馈体系如何支撑前面所有能力、Wi-Fi 6/7 又怎么把 MIMO 搬进免授权频谱。
