7.1 LTE中的MIMO传输模式演进

7.1 LTE 中的 MIMO 传输模式演进

本节摘要：LTE 没有用"开关 MIMO"这种粗粒度控制，而是定义了十种传输模式（TM1TM10），把 MIMO 能力按场景分级——从单天线（TM1）到发射分集（TM2）、开环复用（TM3）、闭环复用（TM4），再到多用户与协作（TM5TM10）。本节梳理这条分级主线，揭示每个模式背后是第 3 章的哪种增益；并展开 CoMP（协作多点传输）的三种方式 JT（联合传输）、DPS（动态点选择）、CS-CB（协作调度/波束赋形），说明多点协作如何突破单站覆盖与干扰瓶颈。

你能学到什么

阅读完本节，你应当能够：

1. 说出 TM1~TM10 各自对应的 MIMO 能力层级与适用场景
2. 区分开环（TM3）与闭环（TM4）复用模式的 CSI 依赖差异
3. 解释 CoMP 的 JT / DPS / CS-CB 三种协作方式及其增益来源
4. 把每个传输模式翻译回第 3 章的增益（分集/复用/赋形/多用户）
5. 理解"传输模式分级"本质是原理的场景化封装

一、传输模式：MIMO 能力的情景开关

LTE 基站通过"传输模式"告诉终端"这一刻用哪种 MIMO 处理"。模式不是越多越好，而是把第 3 章的增益按场景封装成可调度选项：信道稳、单用户高速时用复用（TM3/TM4），信道乱、要可靠时用分集（TM2），边缘多用户时用多用户（TM5），站间协作时用 CoMP（TM8~TM10）。基站按实时信道与负载在模式间切换——这正是第 3 章"增益随场景切换"的标准化落地。

这套分级不是一蹴而就的，而是随 3GPP 版本迭代逐步铺开：Release 8 定义 TM1~TM7，覆盖单天线到双流赋形，是 LTE 首发能力；Release 9 补上 TM8（双流赋形，支持非码本与多小区）；Release 10 引入 TM9（下行多流、非码本、载波聚合）与 TM10（CoMP 多点协作），把大规模与协作能力补齐。所以编号顺序大致就是"能力解锁顺序"——低编号对应基础可靠能力、高编号对应高阶吞吐与协作，理解版本史就不必死记十条模式，只需记住"每升一版多解锁一类增益"。

十种模式的层级可汇总对照：

这张表不是让你背的。真正的用法是：拿到一个现网配置，先看它给用户配了哪个 TM，立刻反推"基站判断此用户处于什么信道状态"——配 TM2 说明边缘乱信道、配 TM4 说明中近稳信道、配 TM5 说明高密多用户。模式编号是基站信道判断的"外显标签"，读表如读基站心声。运维排障时，若某用户速率异常，第一反应应是"它配的 TM 合理吗"，而非直接调功率。

二、开环 vs 闭环：CSI 依赖的分水岭

TM3（开环复用）与 TM4（闭环复用）的区分，是第 4 章 CSI 话题在 LTE 里的直接体现。TM3 不依赖终端反馈，靠预定义的复用结构发多流，适合信道快速变化、反馈跟不上的场景（呼应第 3 章高铁场景）；TM4 需要终端测下行信道、回传预编码指示（PMI），基站按反馈做闭环复用，信道稳时能拿到更高精度、但受反馈老化约束。这条分水岭贯穿全书：凡"闭环"都挂在 CSI 精度上，凡"开环"都牺牲一点性能换免于反馈的稳健。

理解 TM3/TM4 的选择，就理解了为什么边缘用户常被配 TM2（分集）而非 TM4（复用）：边缘信噪比低、反馈易错，闭环复用指偏反而掉速，不如开环分集保可靠。模式切换不是性能炫技，而是"信道状态 → 该用哪种增益"的实时决策，和前面所有章节的判断框架完全一致。

举个量化例子：在信道稳、信噪比 20 dB 的中近点，TM4 闭环复用凭精确 PMI 常比 TM3 开环复用多拿 10%~20% 吞吐；但在高速移动（如 120 km/h 高铁）下，信道相干时间仅几毫秒，终端反馈还没到基站就已过时，TM4 的 PMI 变成"历史快照"，反而可能不如 TM3 开环稳健。这正是第 3 章"场景决定增益"与第 4 章"CSI 时效性"在标准里的联合裁决：不是闭环一定优于开环，而是"信道稳不稳"决定谁胜出。

三、CoMP：突破单站的天花板

单站 MIMO 受限于自己的天线与覆盖，站间边界（小区间）却是干扰最重、速率最低的地方。CoMP（协作多点传输）让多个传输点（基站/射频拉远单元）协作服务用户，突破单站天花板。三种典型方式：

• JT（联合传输）：多个点同时向同一用户发数据，信号在用户处相干合并，等效提升信噪比与吞吐——本质是多点版的波束赋形/赋形增益（第 3 章）。
• DPS（动态点选择）：同一时刻只由一个点服务用户，但"服务点"随用户移动在多点间动态切换，让边缘用户总被最近最强的点覆盖，避免跨站掉速。
• CS-CB（协作调度/协作波束赋形）：各点仍服务各自用户，但协调彼此的调度与波束方向，主动避开对邻站用户的干扰——用"协作"而非"合并"换干扰抑制。

CoMP 这三种方式的轻重是递进的：JT 最重（多点发同数据、回传与同步要求最高），DPS 居中（只需动态决定服务点、各点数据可不同步到同时发），CS-CB 最轻（各点独立服务、只协调波束方向不共享数据）。所以部署 CoMP 不必一上来就上 JT——回传条件一般的小站可从 CS-CB 起步，先把邻站干扰压下来；回传强、站间时延低再上 JT 拿合并增益。这条"由轻到重"的演进，和标准从 TM8（双流赋形）到 TM10（CoMP）的升级节奏一致：先单站把赋形做熟，再多点协作。

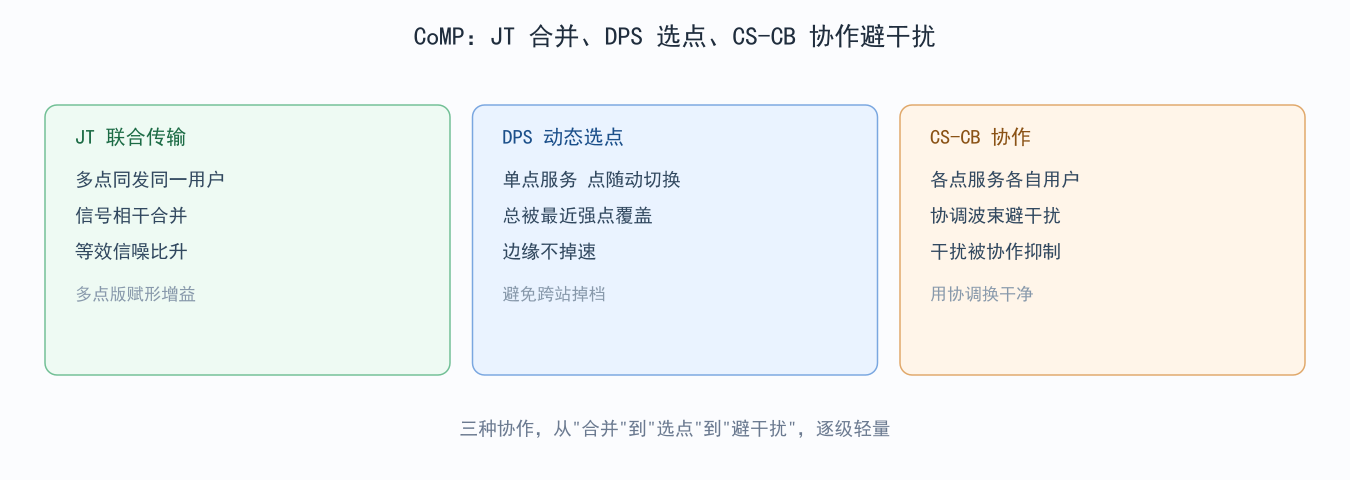

图 7-1：CoMP 三种协作方式

四、工程实例：边缘小区的 CoMP 救赎

一个典型场景：两基站交界的边缘用户，单站服务时处在两站干扰夹缝，吞吐极低。开启 CoMP 后，若用 JT，两站同时发、用户在交叠区收到相干增强信号，吞吐翻倍；若用 DPS，用户移动时服务点在两站间无缝切换，全程不掉速；若用 CS-CB，两站协调波束方向、互不指向对方用户，干扰骤降。运维里 CoMP 的开关常是边缘速率的救命稻草——但代价是站间要共享信道与数据（回传需求）、调度复杂度上升。所以 CoMP 不是"免费增益"，而是用回传与协作复杂度换边缘体验，是否开启要看回传条件与边缘用户占比，这正是原理落地时"增益换代价"的又一次重演。

还有一个常被忽略的视角：传输模式本质是"基站与终端的能力协商结果"。终端在接入时上报自己支持的天线数、是否支持 TM9 非码本、能否做 CoMP，基站据此在允许的模式集合内选。所以同一基站对不同终端可能用不同 TM——高端手机走 TM9 多流、老旧物联网模组走 TM1 单天线兜底。模式不是基站单方面决定的"性能档位"，而是"基站能力 × 终端能力 × 实时信道"三者交集里的最优解。读标准时记住这点，就不会把 TM 当成固定的性能标签。

⚠️ 常见坑：以为 TM 编号越大越先进、无脑配最高模式。TM9/TM10 需要终端支持、信道条件与回传配合，强配低端终端或不具备回传的小站反而掉速。模式选择是"信道状态→增益匹配"的实时决策，不是"选最大号"，认原理才能选对模式。

💡 关键直觉：LTE 传输模式是把第 3-5 章的增益按场景封装成的情景开关；CoMP 则是把"单站天花板"用多点协作打破——JT 合并、DPS 选点、CS-CB 避干扰，逐级用不同代价换边缘增益。

回到开头那句话收个尾：LTE 用十种传输模式把 MIMO 原理封装成可协商的开关，又用 CoMP 把单站天花板打破——这套设计的核心永远是"信道状态决定增益选择"。当你在网优平台上看到某个小区 TM4 占比高，就知道它中近点用户多、信道稳；看到 TM2 占比高，就知道边缘乱、可靠优先。模式分布就是小区信道健康度的晴雨表，排障时先看模式占比再看功率，往往比盲目提功率更准。基站每天在做的，无非是"读信道、选模式、配协作"三步循环，而这三步背后全是前几章的原理。信道稳就复用、信道乱就分集、边缘多用户就协作——这话十年前对 LTE 成立，十年后对 6G 同样成立，原理不变封装常新，这才是读标准该有的定力。

五、常见疑问

为什么 LTE 用"模式切换"而非"一套自适应算法"？

因为模式是标准化的契约——终端与基站必须就"当前用哪种处理"达成一致才能通信，而标准需要把能力分级成可协商的离散选项。底层仍是自适应（基站按信道选模式），但对外暴露成"模式编号"以便互联互通与终端能力协商。所以模式切换是"标准化外壳"，里面装的还是第 3 章那套增益自适应逻辑。

CoMP 的回传要求为何是硬约束？

因为 JT 需要多点发同一份数据（数据须提前同步到各点），DPS 需要实时决定服务点（各点须共享用户信道与调度状态），CS-CB 需要协调波束（各点须交换干扰测量）。这些都依赖站间低时延、高带宽回传；回传差则协作退化为"各干各的"，CoMP 增益消失甚至因信令开销变负。所以 CoMP 能否开，先看回传不看天线。

TM7 单流赋形和 TM8 双流赋形区别在哪？

TM7 只开单流、纯靠波束赋形把能量对准用户（赋形增益，第 3 章），适合边缘单用户提信噪比；TM8 在赋形基础上叠加双流复用，既对准又并行，适合中近点想同时提信噪比与速率。区别在"要不要并行"——边缘信噪比低时并行无意义（信道稀疏秩低），用 TM7 纯赋形；中近点信噪比够，用 TM8 赋形+复用双吃。

要点速记

• TM 是增益的情景开关：把第 3 章增益按场景封装成可调度选项
• TM2 分集 / TM3 开环复用 / TM4 闭环复用：开环免反馈、闭环靠 CSI（第 4 章）
• TM5 多用户 / TM8~TM10 协作：MU-MIMO 与 CoMP 的标准落地
• 开环闭环分水岭=CSI：闭环挂精度、开环换稳健
• CoMP 三方式：JT 合并、DPS 选点、CS-CB 避干扰
• CoMP 突破单站天花板：用回传与复杂度换边缘增益
• 模式非越大越先进：按信道与终端能力选，认原理才选对
• 底层是自适应：模式编号是标准化外壳，内装增益自适应

下一节看 5G NR 如何把同样原理做得更精细：Type I/II 码本与 SRS 反馈体系，把第 4、5 章的 CSI 与配对能力推到新高度。
