7.2 5G NR 码本与 SRS 反馈体系

本节摘要：第 4 章讲 CSI 靠反馈（FDD）或互易（TDD），第 5 章讲调度器靠用户信道相关性做配对——这些能力在 5G NR 里被固化成一套标准反馈体系。本节展开两端：发射端用的预编码码本（Type I / Type II，呼应第 5 章 5.3 节）由 codebookConfig 里的 n1-n2 等参数刻画其波束栅格密度；终端侧用的探测参考信号 SRS 有三种资源集——天线切换、码本、非码本——分别服务于不同 CSI 获取路径。最后讲多符号 SRS 与跳频 SRS 如何提升信道估计质量（呼应第 4 章 CSI 精度）。读完这节，你应当能把每条标准参数翻译回"它在服务哪条原理"。

阅读收获

阅读完本节，你应当能够：

1. 说明 Type I / Type II 码本的差异，及其与第 5 章 MU-MIMO 的对应
2. 解释 codebookConfig 中 n1-n2 参数的物理含义（波束栅格密度）
3. 区分 SRS 三种资源集（天线切换 / 码本 / 非码本）的用途
4. 描述多符号与跳频 SRS 如何提升信道估计质量
5. 把码本与 SRS 体系映射到"第 4 章 CSI + 第 5 章配对"的链路

一、码本体系：预编码的"标准字典"

第 5 章 5.3 节讲了 Type I（R15，单用户为主）与 Type II（R16，多用户增强）。在 NR 标准里，码本由 RRC 配置项 codebookConfig 描述，其中 n1、n2 等参数刻画"波束方向栅格的密度"——n1 对应水平方向的波束数、n2 对应俯仰方向的波束数，二者共同决定码本能表达多少种预编码方向。n1-n2 越大，码本越密、预编码指得越准，但终端反馈的 PMI 索引位宽越大、开销越高。这把第 4 章"码本量化精度 ↔ 反馈开销"的权衡，落成了可配置的标准参数——调 n1-n2 就是调那根权衡旋钮。

Type I 与 Type II 的差异值得展开：Type I 只上报单个预编码矩阵（宽边带、单层或双层），用少量 PMI 位宽，开销小但指得粗——适合单用户或终端能力一般的场景；Type II 上报"多个波束的线性组合"，每只波束带幅度/相位系数，能表达更精细的预编码形状，配对时让基站把能量更准地分到各用户零空间，MU 增益更高，代价是 PMI 位宽与上报开销大涨（可达 Type I 的数倍）。所以 Type II 是"用上行开销买 MU 精度"，和第 5 章 5.3 节 DSS（动态子阵列）的思路同源——都是把资源投向"CSI 准"以换配对增益。n1-n2 正是这套精度的"刻度盘"。顺着这条链路再想一层：为什么 NR 要把码本做成 n1-n2 这种"二维波束栅格"参数？因为大规模天线下波束方向是二维的（水平 + 俯仰），固定码本无法覆盖所有方向，于是用 n1（水平波束数）×n2（俯仰波束数）构成一张"波束查找表"，终端从中选最接近的栅格上报。n1-n2 越大，栅格越密、指得越细；反之栅格稀、指偏大。这本质是大规模 MIMO（第 6 章）"用二维波束对准用户"在标准里的参数化——你读到的 n1-n2，就是第 6 章波束赋形精度的旋钮。认出这点，n1-n2 就不再是抽象配置，而是"波束对准粗细"的开关。

码本与第 5 章的对应很直接：终端用码本上报"我认为该用哪个预编码"，基站据此做 BD 预编码（4.1 节）消 IUI、做 MU 配对（5.2 节）。Type I 上报粗、配对靠猜；Type II 上报细、配对精确——这条差异在 codebookConfig 里就体现为"用哪类码本、n1-n2 取多大"。所以读 NR 配置，认出 codebookConfig 是在定"CSI 上报精度"，就等于认出了它在定"MU-MIMO 能配多准"。

二、SRS：终端侧的信道探测器

SRS（探测参考信号）是终端发给基站的已知信号，基站用它估上行信道、再靠 TDD 互易得下行（第 4 章）。NR 把 SRS 资源组织成三种资源集，服务于不同 CSI 获取路径：

• 天线切换（antenna switching）资源集：终端轮流用不同天线发 SRS，基站借此估出"全天线"的信道——解决终端天线少、一次发不全的问题，用时间换天线维度。
• 码本（codebook）资源集：配合码本反馈，终端基于 SRS 测得的信道算 PMI 上报，走"码本量化"路径（FDD 向）。
• 非码本（non-codebook）资源集：终端不做码本量化，直接基于 SRS 测得的信道算预编码并上报，走"模拟/非码本"路径（TDD 互易向，精度更高、但需互易成立）。

三种资源集对应"信道怎么被探、怎么被报"的三种策略，基站按双工方式与终端能力选配。它把第 4 章 CSI 获取（TDD 互易 vs FDD 反馈）的两种路线，在标准里都留了接口。

补充一个容易混的点：SRS 三种资源集不是"三选一"，而是"可并存、各管一摊"。一个终端可同时配天线切换集（解决自身天线少、估全天线）与码本/非码本集（解决上报路径）——前者管"探得全"，后者管"报得准"，二者服务链路的不同环节。基站按终端能力把多个集配在一起，终端在不同集上发不同用途的 SRS。所以读到 codebookConfig 与 SRS 配置，要意识到它们是"分工作业"而非"单选互斥"，这是 NR CSI 体系比 LTE 灵活的根因。

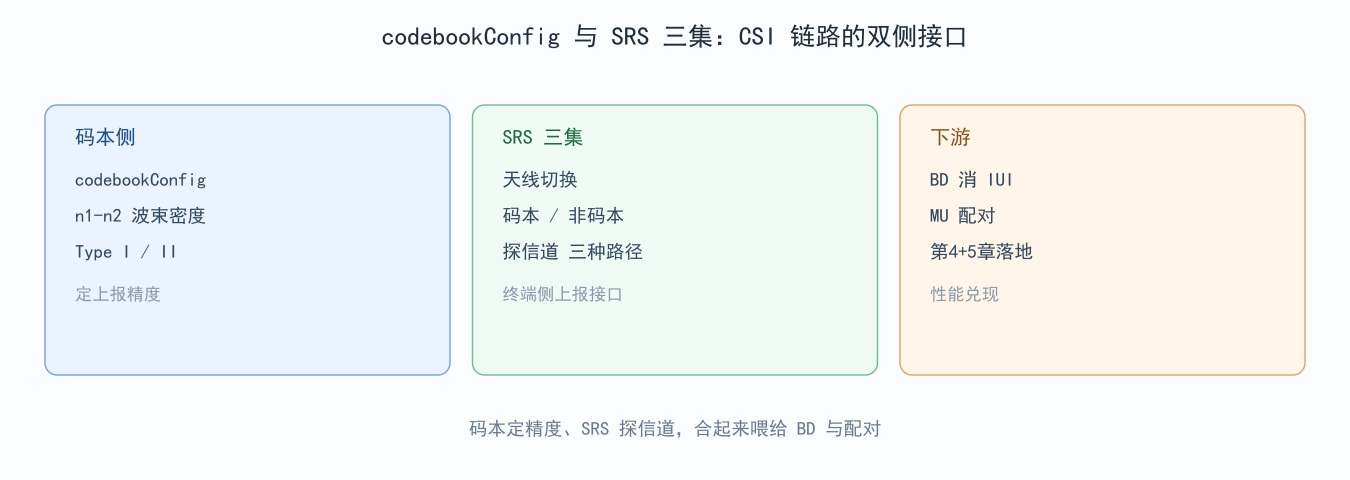

图 7-2：码本参数与 SRS 资源集的链路

三、多符号与跳频 SRS：把估计做准

SRS 质量直接决定 CSI 准不准（第 4 章母题）。两种增强手段：

多符号 SRS：把 SRS 摊到多个 OFDM 符号上发，等效增加信道观测的时域维度，能在快变信道下更稳地估出频率选择性——相当于用"多符号"换"估得准"。代价是占用更多上行时频资源。

跳频 SRS：SRS 在不同窄带间跳频发送，覆盖更宽频带，让基站估出"全带宽"的信道频率响应，而非只估某一小段——对宽带 MU-MIMO 尤为重要，因为预编码要基于全带宽信道。代价是单时刻带宽覆盖碎、需多次拼合。

两种手段都是"用资源换精度"，和第 4 章"导频开销 vs 估计精度"的矛盾同源。标准把它们做成可配置，让基站按信道条件（快慢、带宽）与上行负载灵活开关——再次印证全书母题：增益与开销永远在交易，标准只是把交易做成旋钮。

给两个具体量级帮你建立直觉：多符号 SRS 常配 24 个符号，相当于把单符号的观测时域扩 24 倍，在车速 60 km/h 以上的快变信道下，估计均方误差可降三成以上；跳频 SRS 可在一帧内跳 4~8 个窄带，拼出覆盖 100 MHz 量级的宽带频率响应，让预编码基于全带宽而非局部。两个旋钮一起开，CSI 质量显著抬升，但上行 SRS 资源占用可能翻数倍——这正是第 4 章"导频开销 vs 精度"在 NR 里的具象刻度。运维调优时，快变场景先加多符号、宽带 MU 场景再加跳频。

三类 SRS 资源集与两种增强的对照：

四、工程实例：SRS 配置定 MU 增益上限

一个 28 GHz 毫米波小站，基站配 Type II 码本（n1-n2 取较大值以保波束精度），终端用非码本 SRS 集（TDD 互易、精度高）配合多符号 SRS 抗快变。实测 MU 配对增益接近第 5 章给的 20~30% 区间。若运维误把 n1-n2 调小（为省上行），或关掉多符号 SRS（为省资源），波束指偏、估计抖动，增益立刻掉到 10% 以下——印证"码本与 SRS 精度 = MU 增益上限"。排障时若 MU 增益不达标，第一查 codebookConfig 的 n1-n2 与 SRS 资源配置，而非调配对算法：上游 CSI 字典与探测器定了天花板，算法只能在天花板下跳舞。

再强调一次因果链：MU 增益的天花板在上游 CSI，不在下游配对算法。上游有两道闸——码本精度（n1-n2 与 Type I/II）决定"基站知道信道有多准"，SRS 质量（三集 + 多符号/跳频）决定"终端探到的信道有多真"。两闸任一道关小，下游 BD 预编码与配对再聪明也只在低精度天花板上跳舞。所以排障优先级永远是：先看 codebookConfig 与 SRS 配置达标没，再看配对算法。这和第 4 章"CSI 是 MIMO 的命门"一脉相承——标准把命门做成了一组可拧的旋钮，拧对了 MU 增益自然释放。

⚠️ 常见坑：把 codebookConfig 的 n1-n2 当成"越大越好"无脑拉满。n1-n2 大虽指得准，但终端 PMI 反馈位宽与 SRS 开销同步涨，上行受限时反而因反馈养不起精细码本而掉增益（呼应第 5 章 5.3）。n1-n2 要按上行资源与场景选，不是越大越香。

💡 关键直觉：NR 的码本与 SRS 体系，是"第 4 章 CSI + 第 5 章配对"的标准化双侧接口——codebookConfig 定基站侧上报精度、SRS 三集定终端侧探测路径，二者合起来决定 BD 与配对能兑现几分增益。

把这一节收口：NR 的码本与 SRS 不是孤立配置，而是一套"基站定精度、终端探信道、二者喂 BD 与配对"的 CSI 闭环。运维调 MU 增益，先拧 codebookConfig 与 SRS 这两侧旋钮，再谈算法。理解这套闭环，你就能把任何 NR 配置翻译成"它在服务第 4 章 CSI 与第 5 章配对的哪一环"——标准不再是一堆字段，而是一张原理接线图。

五、常见疑问

非码本 SRS 为何精度高于码本 SRS？

因为码本 SRS 路径要求终端先把信道量化进码本再报 PMI（有量化损失，第 4 章），非码本 SRS 路径让终端直接基于测得的信道算预编码矩阵上报，跳过码本量化这步，精度更高。但它依赖 TDD 互易（上报的是上行估得的下行预编码，需互易成立）；FDD 下互易不成立，只能走码本路径。所以"非码本更准"的代价是绑定 TDD，这是原理（互易）决定的路径分化。

天线切换集为何终端天线少时才需要？

因为终端天线多时，可一次用多天线同时发 SRS，基站直接估全天线信道；终端天线少（如 2 天线）时，单次发只能覆盖部分天线，需"切换"轮流发、用时序拼出全天线信道。所以天线切换集是终端侧"天线维度不足"的补丁，基站侧阵列大无需此机制——它专为解决终端天线受限而生。

多符号和跳频 SRS 能同时开吗？

能，且常组合：多符号管"时域稳"（抗快变），跳频管"频域宽"（覆盖全带宽），二者解决不同维度的问题，可叠加使用。代价是上行资源占用同步增加，需在上行负载允许时开。基站按信道快慢与带宽需求组合配置，是"资源换精度"旋钮的两个独立维度。

一节小结

• codebookConfig 定上报精度：n1-n2 是波束栅格密度，大则准、开销高
• Type I/II 对应 MU 能力：细上报支撑精确配对（呼应第 5 章）
• SRS 三集：天线切换（轮发估全天线）、码本（FDD 量化）、非码本（TDD 直算）
• 多符号 SRS 抗快变：时域维增稳，占资源
• 跳频 SRS 全覆盖：宽频带估信道，需拼合
• SRS 质量=CSI 上限：多符号/跳频是"资源换精度"
• n1-n2 非越大越好：上行受限时精细码本反掉增益
• 码本+SRS=CSI 双侧接口：喂给 BD 与配对，定 MU 增益上限

下一节把 MIMO 搬进免授权频谱：Wi-Fi 从 802.11n 的多天线起步，到 Wi-Fi 7 的 MLO 多链路与 16×16，看另一套生态如何同享原理、异形落地。
