7.3 Wi-Fi 6与Wi-Fi 7中的MIMO

7.3 Wi-Fi 6 与 Wi-Fi 7 中的 MIMO

本节摘要：蜂窝侧用 TM/CoMP/码本把 MIMO 标准化，免授权频谱的 Wi-Fi 走了另一条路——它从 802.11n 引入多天线起步，经 ac（Wi-Fi 5）、ax（Wi-Fi 6）一路演进到 be（Wi-Fi 7），天线数从 2×2 爬到 16×16，并新增 MLO（多链路聚合）把多个频段绑成一条逻辑链路。本节梳理这条演进主线，讲清 Wi-Fi 6 的 OFDMA 与 TWT 如何和 MIMO 耦合提升效率，以及 Wi-Fi 7 的 MLO 与 16×16 为何是免授权生态对"大规模 MIMO 思路"的另类回应。读完这节，你应当明白同一套原理在"免授权、低时延、家用"目标下长成什么形状。

先说结论

阅读完本节，你应当能够：

1. 梳理 802.11n / ac / ax / be 的天线数演进与关键 MIMO 升级
2. 解释 Wi-Fi 7 的 MLO（多链路聚合）为何不同于传统 MIMO 的空间复用
3. 说明 Wi-Fi 6 的 OFDMA 与 TWT 如何和 MIMO 耦合提升效率
4. 对比 Wi-Fi 与蜂窝 MIMO 的目标差异（免授权 vs 授权调度）
5. 把 Wi-Fi 各代能力翻译回第 3 章的增益

一、演进主线：从多天线到多链路

Wi-Fi 的多天线起步于 802.11n（Wi-Fi 4），引入 2×2 MIMO 做空间复用（第 3 章复用增益）；ac（Wi-Fi 5）推到 4×4、专攻 5 GHz 高速率；ax（Wi-Fi 6）在 2.4/5 GHz 引入 OFDMA 与上下行 MU-MIMO，把蜂窝的多用户思路搬进家用；be（Wi-Fi 7）则祭出两大升级——MLO（多链路聚合，同时用 2.4/5/6 GHz 多频段）与最高 16×16 MIMO，并支持 320 MHz 超宽信道。天线数从 2×2 到 16×16，复用增益随阵元数线性放大，但受限于终端天线（手机仍多 2×2），真实增益靠"基站侧多天线 + 多用户"兑现。

补充一段频谱背景：Wi-Fi 6E 把 Wi-Fi 扩展到 6 GHz 新频段（此前只用 2.4/5 GHz），打开了一段相对干净、干扰少的连续频谱，正是 Wi-Fi 7 能上 320 MHz 超宽信道与 MLO 多频段的前提。2.4 GHz 虽覆盖好但拥塞严重（蓝牙、微波炉都来挤），5 GHz 干净些但被雷达等占用，6 GHz 则是新开垦的"空地"。所以 Wi-Fi 的 MIMO 增益不只来自天线，也来自"频段资源红利"——这和蜂窝靠新频谱（如 5G 的 C 波段）提吞吐是同一逻辑：自由度的一部分来自频谱。读 Wi-Fi 演进，要把"天线数"和"频段资源"两条线一起看。

从"增益视角"重读这张演进表会更清晰：每一代 Wi-Fi 的本质升级，都是给信道"加一个维度"——n 加空间维（复用）、ac 加更高阶调制与更宽信道、ax 加时频分用户（OFDMA）与上下行多用户、be 加链路维（MLO）。维度越加越多，单 AP 服务能力从"服务一个高速用户"演进到"同时服务几十台异构设备"。所以 Wi-Fi 的代际跃迁史，就是"MIMO 自由度不断在更多维度上展开"的历史，和全书主线完全一致——只是它受终端天线与免授权频谱约束，展开方式更务实（如用 MLO 绕开终端天线瓶颈）。

四代标准的 MIMO 能力可汇总对照：

二、Wi-Fi 7 的 MLO：不是更多空间流，而是更多链路

MLO（多链路聚合）是 Wi-Fi 7 最具标志性的升级，但它和传统 MIMO 的"空间复用"不是一回事。传统 MIMO 在同一频段内用多天线并行多流（第 3 章复用）；MLO 是把 2.4 GHz、5 GHz、6 GHz 多个频段同时绑定成一条逻辑链路，数据可跨频段分片传输。好处是：其一，抗干扰——某一频段被蓝牙或邻居挤占时，流量切到干净频段，时延更稳；其二，聚合带宽——多频段带宽相加，单流吞吐更高；其三，无缝切换——频段间迁移不中断连接。

所以 Wi-Fi 7 的"提速"有两条腿：一条是传统 MIMO（16×16 空间复用，复用增益），一条是 MLO（多频段链路聚合，频域复用）。二者正交——一个在"空间"维、一个在"频率/链路"维并行。理解这点，就不会把 MLO 误读成"更多空间流"；它是第 3 章"自由度"在链路维度的另一种扩展，和空间自由度互补。

给 Wi-Fi 7 的时延红利一个量级：传统单链路切换频段要断连重连（几十毫秒级），MLO 在多条链路间无缝调度，配合 320 MHz 超宽信道与多资源单元，单流时延可压到毫秒甚至亚毫秒级，对云游戏、VR/AR、工业控制等低时延场景是关键。这不是 MIMO 空间复用直接给的，而是 MLO 链路聚合 + 宽信道共同给的。所以 Wi-Fi 7 的卖点里，"快"靠 16×16 与 320M，"稳且低时延"靠 MLO——两条腿各管一摊，别混为一谈。

顺便解释为何标称 16×16 却少见真机：16 天线 AP 体积、功耗、成本都高，家用场景多数设备是 2×2，16 流无处用；所以厂商多在高端 AP 上堆到 8×8~12×12，真正 16×16 多见于企业级。这再次印证"阵元多≠红利多，正交度与终端能力才是命门"——和前面所有章节一致。别被最大参数吓到，看真实部署里能并行的流数才实在。

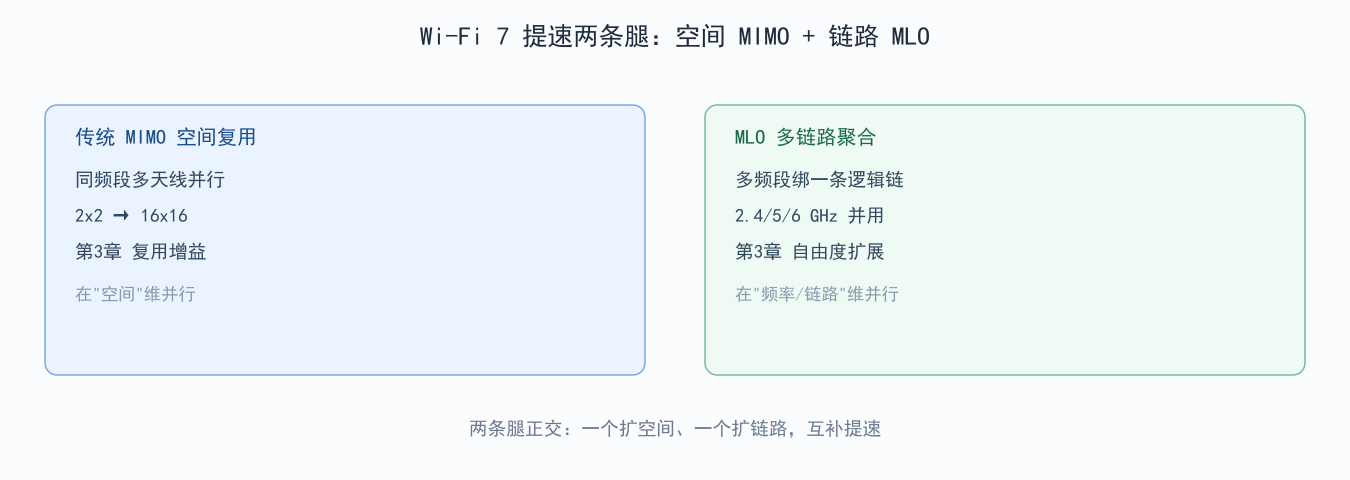

图 7-3：Wi-Fi 演进与 MLO 的两条腿

三、OFDMA 与 TWT：和 MIMO 的耦合

Wi-Fi 6 的 OFDMA 把信道切成小资源单元，同时服务多个用户（类似蜂窝的时频调度），这和 MIMO 的"空间分用户"正交互补——OFDMA 在时频维分、MIMO 在空间维分，二者叠加让单 AP 能同时用"时频+空间"两维服务多用户。TWT（目标唤醒时间）则让终端按协商时段睡眠、集中收发，降低空口竞争与功耗；它和 MIMO 耦合在于：TWT 把多用户收发错峰到各自窗口，减少竞争导致的 MIMO 多用户配对冲突，让 MU-MIMO 在拥挤家用环境里更稳。

这套耦合的本质，是把蜂窝里"调度器统一排程多用户"的思路（第 5 章），用免授权频谱特有的"竞争+协商"方式实现：OFDMA 管资源切分、TWT 管错峰、MIMO 管空间并行，三者协同才让家用 AP 在无人调度的环境下也能高效服务几十台设备。它印证第 5 章母题——多用户增益靠"分得开+排得开"，Wi-Fi 用免授权机制做到了同源效果。

这套耦合还带来一个运维红利：在家用几十台设备（手机、音箱、摄像头、家电）的环境里，OFDMA 把时频资源切细、TWT 把睡眠窗口错开、MIMO 把空间流分给不同位置设备，三者合力让 AP 无需人工调度也能"自动"服务多用户。对比蜂窝由核心网统一排程，Wi-Fi 是"分布式自协商"——原理相同（分得开+排得开），机制不同（竞争 vs 调度）。理解这点，调 Wi-Fi 时就知道：卡顿多因设备争同一资源单元或同频段，而非 AP 阵元不够；优化方向是错峰（TWT）与分频（MLO 走干净频段），不是换更大天线。

四、工程实例：家用 AP 的 MU-MIMO 为何常"感知不强"

一个常见困惑：标称 8×8 MU-MIMO 的 Wi-Fi 6 路由器，家里多设备时提速却不明显。原因在终端——手机/笔电多只有 2×2 天线，AP 虽 8 天线，但单终端最多吃 2 流，多用户增益取决于"同时有几台 2×2 设备且信道分得开"（呼应第 5 章正交度）。若设备全是 2×2 且挤同位置，AP 的 8 天线只能服务少数几个、且易相关，MU 增益有限。Wi-Fi 7 的 MLO 则另辟蹊径：即便空间流受终端限制，多频段聚合仍能显著降时延、提聚合带宽，用户"感知更强"。所以家用 Wi-Fi 的体验瓶颈常在终端天线与频段占用，而非 AP 阵元数——和第 5 章"天线多≠多用户红利，正交度才是命门"完全一致。

再补一个常被问的"为何 Wi-Fi 不也搞基站式调度"：因为 Wi-Fi 是免授权、多厂商、即插即用生态，没有运营商核心网做集中调度，设备靠竞争与协商共存。强行引入集中调度会破坏"即插即用、零配置"的体验。所以 Wi-Fi 选择用 OFDMA/TWT/MU-MIMO 在"竞争框架内"逼近多用户增益，而非照搬蜂窝集中式——这是生态目标（家用免配置）倒逼的技术形态，和第 5 章"多用户增益靠分得开+排得开"同源但机制相异。认出生态目标，就懂了标准长相。

⚠️ 常见坑：把 Wi-Fi 7 的 MLO 当成"空间流更多"。MLO 是频段/链路聚合，不是空间复用；它提升的是"抗干扰、聚合带宽、无缝切换"，而非单链路空间并行流数。若设备只连单频段，MLO 退化为普通连接，别被"多链路"字样误认为"多空间流"。认知错则会错配期望。

💡 关键直觉：Wi-Fi 把同一套 MIMO 原理长在"免授权、低时延、家用"的形状上——空间复用（2×2→16×16）走第 3 章复用，MLO 走链路维自由度扩展，OFDMA/TWT 与 MIMO 正交互补服务多用户；瓶颈常在终端天线而非 AP 阵元。

收个尾：Wi-Fi 把同一套 MIMO 原理长在"免授权、低时延、家用"的形状上，靠的是"空间复用 + 链路聚合 + 时频错峰"三件套，瓶颈常在终端天线与频段占用而非 AP 阵元。下次挑路由器，别只盯"16×16"这个最大数，要看真机能并行几流、是否支持 6 GHz 与 MLO、TWT 错峰是否到位——这些才是家用体验的命门。这也解释了为何企业级 AP 敢堆到 16×16：终端密集且多天线、正交度足够，空间流才吃得满；家用则反之，堆阵元常是浪费。这和家庭组网"自由度来自正交与分得开"的主线严丝合缝。空间流受终端所限，便用链路聚合补；频段被挤占，便用多频段绕——工程之美，全在务实绕行而非硬堆参数，挑设备时也该循这条线去看真实体验。

五、常见疑问

Wi-Fi 的 MU-MIMO 和蜂窝有何本质不同？

目标环境不同：蜂窝是授权频谱、基站统一调度（第 5 章集中式），Wi-Fi 是免授权频谱、设备竞争接入，MU-MIMO 靠 AP 单边协调而非全网调度。所以 Wi-Fi 的 MU 更受"终端是否支持、是否同时在线、信道是否分得开"约束，且上行 MU 因终端竞争更难做。同源原理、异形落地，差异来自"谁有权调度"。

为何 Wi-Fi 7 同时上 MLO 和 16×16，而不只堆空间流？

因为空间流受终端天线硬限（手机难超 2×2），单纯堆 AP 阵元收益递减；MLO 绕过终端天线限制，从频段维度聚合带宽与抗干扰，是"终端受限"下的另一条提速路。两者互补：空间流吃终端能力、链路聚合吃频段资源，Wi-Fi 7 用双维并行最大化体验，是工程对"终端天线瓶颈"的务实绕行。

TWT 和 MIMO 真的有关吗？

间接但重要。TWT 把多终端收发错峰到协商窗口，减少空口竞争与冲突，让 AP 的 MU-MIMO 配对在拥挤环境里更少被打断、更稳定兑现多用户增益。没有 TWT 错峰，多设备竞争会让 MU 配对频繁重排、增益抖动。所以 TWT 是 MU-MIMO 在家用竞争环境里"能稳定发挥"的配套机制，而非独立功能。

核心回顾

• 演进 2x2→16x16：n/ac/ax/be 天线数爬升，复用增益随阵元放大
• Wi-Fi6 OFDMA+MU：把蜂窝多用户思路搬进家用免授权
• MLO 是链路聚合非空间流：多频段绑逻辑链，抗干扰+聚合带宽+无缝切
• MLO 与 MIMO 正交：一扩空间、一扩链路，互补提速
• OFDMA/TWT 与 MIMO 耦合：时频+空间+错峰三维服务多用户
• 瓶颈常在终端天线：AP 8 阵元但手机 2x2，MU 增益受正交度限
• 同源异形：Wi-Fi 与蜂窝共享原理，差异在免授权竞争环境
• MLO 非多空间流：别误配期望，单频段下退化为普通连接

第 8 章把全书收口到现网：勘察与天线权值设计、KPI 体系与性能调优、以及 6G 前瞻（XL-MIMO、无小区、AI 赋能）——把原理真正落到规划与运维。
