第 2 章 · 寄存器点表：设备的数据地图

一条主线

读完第 1 章，小周已经能在配电间里"听懂"总线的问答纪律。但真正干活时他撞上第二堵墙：设备的说明书里没有"怎么通信"，只有一张密密麻麻的表格——线圈、离散输入、输入寄存器、保持寄存器，几百行地址。这张表就是点表：设备对外世界的唯一地图。本章沿着"拿到一张点表 → 看懂四类对象 → 算清地址偏移 → 读懂一家厂商的真实点表"走完，把"读什么、地址怎么填、数据怎么解释"三件事一次讲透。

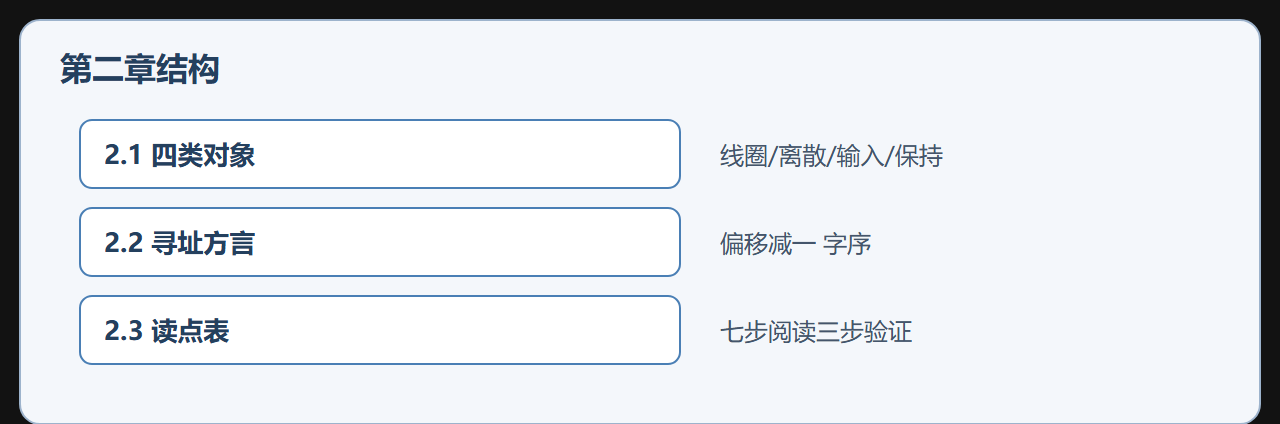

沿途站点

拐点与结论

本章的认知拐点在 2.2：地址口径不是"细节"，而是"事故源"。点表写 40001、报文填 0，中间隔着一个"减 1"——这个减法不做，数据就整体错位，而且错得"看似合理"。另一个拐点是"数据解释"：读回来的字节要过字节序、字序、格式三层才能变成温度、功率这些业务值，三层各有两种可能，组合出八种排列。读懂点表 = 建立"地址口径 + 数据口径"两个坐标系，本章之后，任何设备拿到手都能在十分钟内摸清它怎么读。

读完你应该

• 说出四类数据对象的读写属性与对应功能码
• 在 PLC 地址（40001 式）与报文偏移（0-based）之间正确换算
• 用"已知值试解"确定一台陌生设备的字节序与字序
• 独立完成一张厂商点表的七步阅读与三步验证

高频问题速答

问：点表一定要背吗？ 不背，但要会读。点表是每台设备独有的，关键是掌握"读点表的方法"——四类对象、地址换算、缩放、字序，这套方法对任何设备通用。

问：地址差 1 真的会错吗？ 会，而且是现场最常见的事故源之一。点表写 40001 对应报文偏移 0，程序里少做一次减 1，整段数据错位且"错得看似合理"。

问：厂商点表写错怎么办？ 以实测为准。点表是厂商写的，也会出错；用"已知值 + 试解"验证几个关键点，实测与点表不符时联系厂商确认，别硬信文档。

本章知识地图速览

本章的核心是一条链：四类对象（数据在哪）→ 寻址换算（地址怎么填）→ 数据解释（字节怎么读）。四类对象回答"设备有哪些数据、读写属性如何"；寻址换算回答"点表的 40001 在报文里填什么"；数据解释回答"读回的字节怎么变成温度、功率"。三个环节缺一，点表就读不通。

配套练习建议：拿两台不同厂商的设备说明书，分别完成一次"点表七步读 + 三步验证"，对比两家在地址习惯与字序上的差异——差异见多了，踩坑就少了。

下一章的接力

点表告诉你可以读什么，下一章回答怎么读——功能码把"读保持寄存器"变成一串真正发到线上的字节。届时你会发现：地址、功能码、数据三段拼起来，就是 Modbus 报文的全部秘密。
