Modbus协议详解：从工业标准到物联网基石

Modbus协议详解：从工业标准到物联网基石

——一部工业通信文明的演进手记

当人类第一次在流水线上用继电器控制电机启停，当第一台PLC在汽车工厂的角落悄然点亮指示灯，当工程师在控制柜前用万用表测量RS-485总线上的差分电压——那一刻，我们并未意识到，一种沉默而坚韧的通信语言正在悄然编织一张横跨半个世纪的工业神经网络。它没有TCP/IP的宏阔架构，不具HTTP的语义丰富，亦无MQTT的云端灵巧；它仅以12字节的请求帧、寥寥十余个功能码、最朴素的寄存器地址空间，在钢铁与硅基之间，完成了数以百亿计次的“读”与“写”。这，就是Modbus。

它不是最聪明的协议，却是最懂工厂的协议；不是最前沿的技术，却是最经得起时间淬炼的工业语法。今天，当我们站在工业互联网、数字孪生与边缘智能交汇的临界点回望，Modbus早已超越一种串行通信规范的原始定义——它是一把钥匙，一把打开工业系统纵深结构的密钥；它是一座桥，一座连接离散制造现场与云边协同架构的务实之桥；它更是一种范式，一种以确定性、可预测性与最小抽象代价换取最大工程韧性的系统哲学。本章，即为这一范式的总纲——不是技术说明书的序言，而是一份面向未来的工业通信文明宣言。

一、核心定位：工业通信的“拉丁语”与数字时代的“底层方言”

在人类语言学中，“通用语”（lingua franca）并非源于某国官方意志，而是由实践选择、时间沉淀、多方妥协所共同铸就的沟通契约。古地中海的希腊语、大航海时代的葡萄牙语、殖民时期的英语，皆属此类。Modbus，正是工业自动化领域无可争议的“通用语”。

它诞生于1979年，Modicon公司为PLC之间建立互操作性而设计，初衷朴素得近乎谦卑：让不同厂商的控制器，能在同一根双绞线上“听懂彼此”。彼时，工业现场尚无OSI模型的概念，没有“应用层”“传输层”的学术划分，只有电平、跳变、地址、数据——Modbus以最精简的PDU（Protocol Data Unit）结构，将通信逻辑压缩至本质：你问我什么，我答你什么；你让我做什么，我照做并反馈。

这种极致的克制，恰恰成就了它的普适性。四十余年过去，Modbus已衍生出RTU、ASCII、TCP三种主流变体，支撑从微瓦级传感器到兆瓦级变频器的全谱系设备接入；其地址模型——离散输入、线圈、输入寄存器、保持寄存器——构成了一套跨越硬件抽象层的“工业内存映射”，成为SCADA系统、DCS平台、HMI界面乃至现代OPC UA信息模型的事实性语义锚点。

这不是一个被设计出来的标准，而是一个被千万个车间、数百万台设备、上亿行配置脚本共同投票选出的共识。

因此，Modbus的核心定位绝非“某种串行协议”，而是一种工业语义基础设施（Industrial Semantic Infrastructure）。它不定义如何加密，不规定如何路由，不承诺服务质量，却以不容置疑的确定性，定义了“一个温度值该存在哪里”“一个急停信号该如何表达”“一个阀门开度该如何读取”。这种对物理世界状态的直接映射能力，使其在IoT浪潮中非但未被淘汰，反而成为边缘侧数据采集的“默认语言”——据ARC Advisory Group 2023年报告，全球存量工业设备中，支持Modbus的占比仍高达68.3%，在新建中小型产线中，Modbus TCP仍是首选的轻量级集成方案，部署成本较OPC UA平均低42%。

它不是金字塔尖的炫技者，而是整座工业数字大厦的地基砖石。理解Modbus，不是学习一段过时的代码，而是读懂工业系统如何思考、如何记忆、如何应答的根本逻辑。

二、战略意义：从“连接孤岛”到“激活沉睡资产”的价值跃迁

若将现代制造业比作一座城市，那么PLC是街区控制器，传感器是街灯与摄像头，执行器是交通信号与水泵，而Modbus，便是这座城市的地下管网系统——看不见，却决定着每一滴数据能否准时抵达、每一道指令是否精准执行。

其战略意义，正经历一场静默而深刻的跃迁：

第一阶段：连接的刚需（1980s–2000s）

目标单一而迫切：打破厂商锁定，实现“能通”。一条RS-485总线串联起十几台仪表，HMI通过Modbus RTU轮询读取压力、流量、液位，故障时只需更换接线端子或调整波特率。此时，Modbus的价值在于“降低集成门槛”，是自动化工程师手中的万能扳手。

第二阶段：数据的管道（2010s–2020s）

随着SCADA与MES普及，Modbus成为工厂数据湖的第一入口。数十万点位的寄存器数据，经由Modbus TCP网关汇聚至实时数据库，支撑报表生成、能耗分析与基础预警。此时，它已不仅是通信工具，更是工业数据供应链的起点。一个关键洞察浮现：绝大多数工厂的“数字化瓶颈”，不在云端算力，而在现场数据采集的完整性、时效性与语义一致性——而这，恰恰由Modbus的寻址逻辑、功能码语义与ADU封装方式所决定。

第三阶段：智能的触点（2020s–今）

当AI模型需要毫秒级响应的振动频谱，当数字孪生要求设备状态的亚秒级同步，当零信任安全架构要求每个Modbus会话都携带设备指纹与行为基线——Modbus不再只是被动的数据搬运工，而成为边缘智能的感知神经末梢与决策执行终端。例如，某新能源电池厂在涂布机PLC侧嵌入轻量级异常检测算法，其输入特征直接来自Modbus保持寄存器中的电流纹波采样序列；某水务集团将Modbus从站升级为支持TLS隧道的智能网关，使传统电磁流量计具备端到端加密上报能力。Modbus，正从“协议”升维为“可编程接口”。

这一跃迁背后，是价值坐标的重校准：

• 过去，我们问：“Modbus能传多少点？”

• 今天，我们问：“Modbus如何让一台老式变频器，成为预测性维护模型的可信数据源？”

• 未来，我们将问：“Modbus如何在不更换硬件的前提下，赋予三十年前的PLC以边缘推理与安全自证的能力？”

这才是其真正的战略纵深——它不是等待被替代的遗产，而是持续进化的载体。正如IPv4并未因IPv6诞生而消亡，Modbus的韧性，正在于其极简内核所赋予的惊人可塑性。

三、发展脉络：一条主线，三次跃升，五重张力

Modbus的发展，并非线性演进，而是在多重现实张力下的一次次动态平衡。梳理其四十五年轨迹，可凝练为一条主线、三次跃升与五重张力。

一条主线：确定性优先原则的坚守

无论RTU的CRC校验、TCP的事务标识符，还是近年提出的Modbus Secure（草案），所有演进均以不损害“请求-响应时序可预测性”为铁律。在产线节拍以毫秒计的场景中，一次不可预期的重传延迟，可能意味着整批产品的报废。这一原则，是Modbus区别于通用IT协议的灵魂烙印。

三次跃升：

1. 从物理到逻辑的解耦（1990s）：Modbus ASCII/RTU定义串行层语义，而Modbus TCP的诞生（2000年前后），首次将应用层（PDU）与传输层彻底分离。PDU不变，ADU随承载网络而变——这一“协议分层”的自觉，为其跨物理介质生存埋下伏笔。

2. 从单点到网络的扩展（2010s）：以Modbus TCP网关为代表的边缘设备兴起，使Modbus从点对点总线，演变为可路由、可NAT、可负载均衡的IP网络协议。一个Modbus TCP服务器可同时服务数百客户端，而传统RTU网络受限于400米距离与32节点上限。

3. 从静态到动态的赋能（2020s）：借助OPC UA PubSub、TSN时间敏感网络、以及轻量级安全协议（如DTLS for Modbus）的融合，Modbus开始支持发布/订阅模式、微秒级时间同步、基于证书的身份绑定。它正从“轮询驱动”迈向“事件驱动”，从“哑管道”进化为“智能信道”。

五重张力：

• 简洁性 vs 功能性：增加新功能码（如批量读写、结构化数据访问）会侵蚀其轻量本质；

• 向后兼容 vs 前瞻创新：任何改动必须确保1985年的PLC仍能与2025年的云平台对话；

• 开放性 vs 安全性：原始设计零安全机制，而工业现场又拒绝复杂PKI体系；

• 确定性 vs 灵活性：硬实时需求排斥TCP拥塞控制，但IP网络又天然存在抖动；

• 标准化 vs 厂商定制：各厂商在保持功能码兼容前提下，大量私有寄存器与扩展指令，形成事实上的“方言区”。

这些张力并非缺陷，而是Modbus生命力的来源——它始终在钢丝上行走，在妥协中进化，在约束里创造。

图注：Modbus演进的本质，是在核心哲学牵引下，通过三次技术跃升回应现实张力，最终稳固其作为工业语义基础设施的战略地位。五重张力并非矛盾，而是塑造其独特韧性的辩证力量。

四、关键挑战：当“可靠”遭遇“复杂”，当“简单”直面“智能”

然而，敬畏不等于盲从。Modbus的广泛部署，恰恰掩盖了其在新时代暴露的深层挑战。这些挑战，不是技术瑕疵，而是范式转型的阵痛。

挑战一：语义鸿沟的加剧

原始Modbus仅定义寄存器类型（0x、1x、3x、4x），却不规定其内容含义。“40001号寄存器存的是温度，单位摄氏度，量程0–100℃”——这类元数据，完全依赖厂商文档与工程约定。当数十家供应商设备接入同一平台，寄存器语义冲突、单位混淆、标度错误频发。某汽车厂曾因某品牌PLC将“电机转速”存为无符号16位整数（0–65535），而另一品牌存为带符号32位浮点，导致MES系统误判为超速停机。这暴露了根本矛盾：Modbus传输的是“数据”，而非“信息”。它缺乏内建的语义描述能力，与OPC UA的信息模型、MTConnect的XML Schema形成鲜明对比。

挑战二：性能瓶颈的显性化

在高速运动控制场景中，Modbus TCP的典型轮询周期为100ms，而现代伺服系统要求1ms级同步。即便采用多客户端并发读写，其无状态、无连接管理的特性，导致大量空闲连接与重复帧头开销。更严峻的是，RTU模式下，长距离RS-485总线的信号反射与共模干扰，使115200bps波特率下的误码率陡增，迫使工程师在速度与可靠性间反复权衡。

挑战三：安全模型的结构性缺失

Modbus协议栈中，不存在认证、授权、加密、完整性校验等基本安全要素。一次恶意的0x06（强制单线圈）或0x10（预置多寄存器）请求，即可瘫痪关键设备。2022年ICS-CERT通报的某水电站事件中，攻击者利用暴露在公网的Modbus TCP服务，篡改水位设定值，险致溢洪道误开。而补丁式防护（如防火墙规则、IP白名单）治标不治本——因为Modbus本身不提供设备身份凭证，无法区分“合法HMI”与“伪装PLC”。

挑战四：工程隐性成本的累积

调试Modbus系统，至今高度依赖经验直觉：示波器看电平、串口助手抓包、Excel查寄存器表、纸质手册翻页……缺乏统一的设备描述文件（DD），使自动发现、拓扑绘制、配置下发难以实现。一项针对200家制造企业的调研显示，Modbus相关集成工作，平均耗时占整个项目周期的37%，其中62%用于寄存器映射验证与通信稳定性调优。

这些挑战，共同指向一个结论：Modbus的“简单”，正日益转化为“复杂系统的认知负荷”。它不再是开箱即用的便利，而是一门需要深度解读的工业方言——掌握它，意味着既要懂电气噪声，也要懂数据语义；既要会抓包分析，也要会安全建模。

五、未来趋势：在继承中重构，在边缘处重生

面对挑战，Modbus并未走向终结，而是在工业智能化的洪流中，启动一场静水深流的自我重构。其未来，不在颠覆，而在升维；不在取代，而在融合。

趋势一：语义增强——从“寄存器地址”到“信息模型锚点”

新一代Modbus网关与PLC固件，正内置轻量级语义描述机制。例如，通过扩展的0x47（读设备描述）功能码，返回JSON-LD格式的元数据片段：

{
  "register": 40001,
  "name": "motor_temperature",
  "unit": "°C",
  "range": [0, 150],
  "type": "float32",
  "timestamp": "2024-06-15T08:22:14Z"
}
​

这使上位系统无需人工配置，即可自动理解数据含义。更进一步，Modbus PDU可作为OPC UA信息模型的底层数据载体，UA服务器将“NodeID”映射至Modbus地址，实现语义与协议的双重兼容。Modbus，正从“数据搬运工”蜕变为“语义翻译官”。

趋势二：性能跃迁——TSN+Modbus的确定性IP网络

IEEE 802.1AS-2020时间同步与802.1Qbv时间感知整形技术，正与Modbus TCP深度融合。在TSN交换机调度下，Modbus报文被赋予严格的时间窗，确保端到端抖动<1μs。西门子、罗克韦尔已推出支持TSN的Modbus TCP控制器，使传统Modbus网络具备与EtherCAT同级的运动控制能力。此时，Modbus不再屈从于IP的不确定性，而是驾驭IP的广域连接性，重塑实时边界。

趋势三：安全内生——轻量级密码学的无缝嵌入

DTLS 1.2（Datagram Transport Layer Security）因其UDP友好性与低资源消耗，正成为Modbus UDP/RTU的安全载体；而Modbus TCP则探索基于PSK（Pre-Shared Key）的TLS握手简化方案。关键突破在于：安全不增加帧结构，而以内存映射方式注入。例如，特定保留寄存器区间（如49000–49999）被定义为“安全上下文区”，存放会话密钥哈希、消息认证码（MAC）偏移量等，使老旧设备仅需固件升级即可获得基础加密能力。安全，正从外挂模块，变为协议肌理的一部分。

趋势四：工程范式革命——从“手动配置”到“数字孪生驱动”

基于数字孪生的Modbus工程平台正在兴起。工程师在虚拟产线中拖拽设备模型，系统自动生成寄存器映射表、ADU封装规则与诊断策略；部署时，配置一键下发至物理网关；运行中，孪生体实时镜像Modbus通信状态，异常时自动定位至具体字节偏移。Modbus调试，将从“猜谜游戏”变为“可视化导航”。

趋势五：生态位再定义——从“主协议”到“现场层协议栈基石”

长远看，Modbus不会成为唯一协议，但将成为不可或缺的“协议基底”。在分层架构中：

• 现场层（Field Level）：Modbus RTU/ASCII 仍主导传感器、仪表、简单执行器；

• 控制层（Control Level）：Modbus TCP 与 PROFINET、EtherNet/IP 共存，承担非实时数据交互；

• 边缘层（Edge Level）：Modbus作为数据源，被MQTT、OPC UA PubSub、甚至WebAssembly沙箱封装，流向云原生应用。

它不再追求“通吃”，而专注“托底”——确保无论上层架构如何变幻，最贴近物理世界的那一厘米通信，永远可靠、可测、可溯。

六、结语：致每一位与Modbus同行的工程师

我们讲述Modbus，最终讲述的，是工业文明如何以最务实的姿态拥抱变革。

它没有华丽的架构图，却支撑着全球70%以上的流程工业控制系统；

它不谈“云原生”与“微服务”，却默默为每一个容器化SCADA实例提供第一滴数据；

它被贴上“传统”“老旧”的标签，却在TSN芯片、RISC-V网关、AI推理边缘盒中焕发新生。

理解Modbus，是理解工业系统何以稳健运行的密钥；

剖析Modbus，是触摸工业数字化真实肌理的指尖；

驾驭Modbus，是在比特与原子交汇处，践行工程师最本真的使命——让机器可靠地说话，让数据诚实地流动，让智能扎根于坚实的大地。

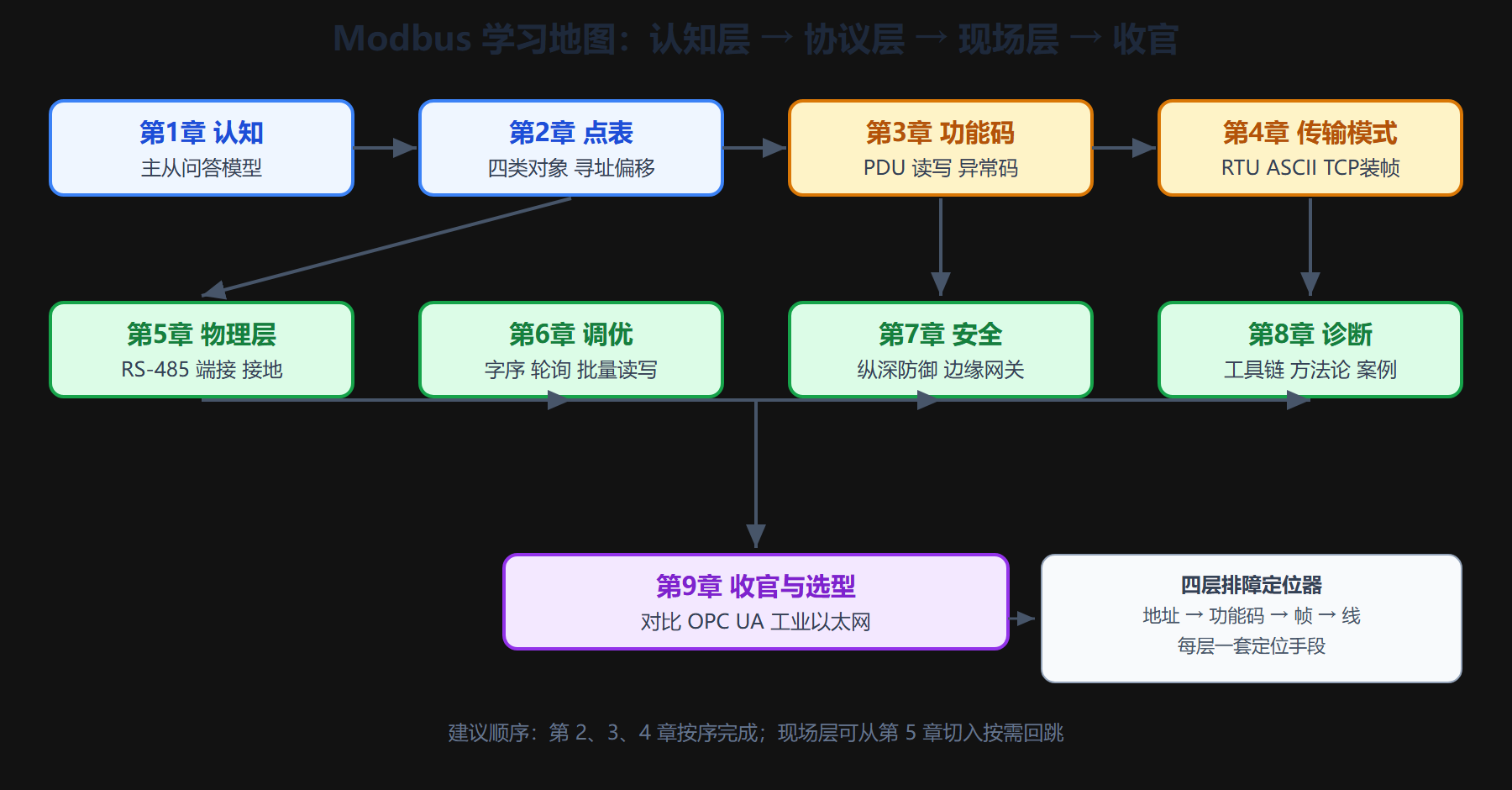

本书后续章节，将带你深入这条古老而常新的河流：

从第一章的工业通信背景中，感受其诞生的时代呼吸；

在第二章的数据模型里，解码那四个寄存器地址背后的物理世界映射逻辑；

于第三章的功能码剖析中，体会0x03读保持寄存器与0x16掩码写寄存器之间，那微妙而关键的语义差异；

在第四章的ADU封装中，看清一个RTU帧如何在嘈杂的RS-485线上穿越400米而不失真；

于第五章的物理层特性里，亲手计算终端电阻对信号上升沿的影响；

在第六章的性能优化中，学会用滑动窗口与批量读写，将轮询效率提升300%；

于第七章的安全演进中，见证一个无认证协议如何在零信任时代构筑可信边界；

在第八章的工程实践中，掌握从Wireshark抓包到寄存器热映射的全链路诊断术；

最终，在第九章的展望中，与我们一起眺望：当量子传感、神经形态芯片、空间计算开始渗入工厂，Modbus将以何种形态，继续书写下一个四十五年的工业通信史诗？

此刻，请放下对“过时”的成见，收起对“简单”的轻视。

请以考古学家的耐心，去解读一段十六进制码流；

以建筑师的眼光，去审视一个寄存器地址的布局；

以诗人的情怀，去感知那在钢铁丛林中无声奔涌的数据之河。

因为Modbus，从来不只是协议。

它是工业世界的语法，是时间的刻度，是无数工程师用汗水写就的、最朴实也最庄严的数字契约。

而你，正站在契约的签署现场。
