第 8 章 · 工场诊断实录：把知识变成手艺

一条主线

前七章把 Modbus 的协议、物理、性能、安全讲了个遍，但现场出问题时，工程师真正缺的不是知识而是排障的章法。本章跟着小周处理三起真实故障走：先备齐工具链——串口助手、Modbus 调试器、Wireshark 各管一段（8.1）；再固化成方法论——先分类、再分层、用对比定位（8.2）；最后复盘三个典型案例，把"地址口径、物理干扰、字序"三类根因钉进记忆（8.3）。

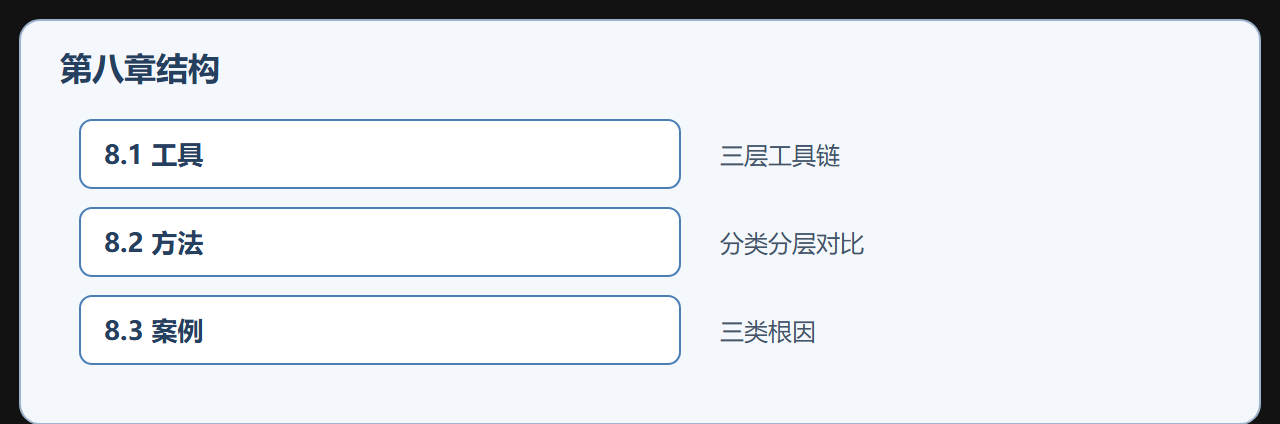

沿途站点

拐点与结论

本章的认知拐点：排障先分类再动手——全断还是部分断、偶发还是持续、读问题还是写问题，三个问题答完方向就锁定了，跳层排查是浪费时间的第一原因。第二个拐点：换件、降速、最小系统三个对比技巧，能把"设备问题"与"链路问题"一刀切开。第三个拐点藏在案例里：三个案例的根因都不是协议坏了，而是口径不一致——地址口径、物理实现、数据口径，调试 Modbus 的终极心法是"默认怀疑口径，而不是怀疑协议与设备"。

读完你应该

• 按场景选择串口助手、Modbus 调试器、Wireshark 并正确使用
• 按"分类→分层下钻→对比定位"的流程独立排障
• 复述三个典型案例的根因与整改，形成自己的排障速查表
• 理解"默认怀疑口径"的调试心法

高频问题速答

问：排障第一步该干什么？ 分类三问：全断还是部分断？偶发还是持续？读问题还是写问题？三个问题答完，排查方向就锁定了，别急着动设备改代码。

问：偶发故障怎么抓？ 必须留证：长周期抓包把偶发问题"拍下来"，配合上位机/网关日志按时间戳对齐找因果（电机启停、换班时间往往与故障重合）。

问：厂商说设备没问题，信不信？ 不信，眼见为实。自己抓一份包，把请求响应与时间戳发给厂商——材料越全，厂商定位越快，别只发一句"我的设备不通"。

本章知识地图速览

本章把诊断能力拆成三层：工具层（串口助手验物理、Modbus 调试器验应用、Wireshark 验网络）、方法层（分类→分层下钻→对比定位）、经验层（案例复盘沉淀成速查表与检查清单）。工具是手、方法是脑、经验是数据库——三层齐备，现场故障半小时内能定位八九成。

配套练习建议：把本章三个案例改成你自己的语言复述一遍，再补充一个你经历过的真实案例，按"现象→排查→根因→整改→预防"五段写进知识库。

下一章的接力

八个章节的手艺练完，最后一章收尾：回到最初的问题——为什么 1979 年的简单协议活到今天？下一章聊"简单为何长寿"，并把 Modbus 与 OPC UA、EtherCAT 摆上同一张选型台，帮你画清每一层的协议边界。
