9.2 与 OPC UA、EtherCAT 同台对比

本节摘要：Modbus 不是终点——OPC UA 代表"语义与安全"，EtherCAT 代表"实时与同步"，IoT 协议代表"云与万物互联"。本节把它们与 Modbus 摆上同一张对比表，给出场景化的选型决策。位置：全书收官，回答最后一个问题：什么时候继续用 Modbus，什么时候换。

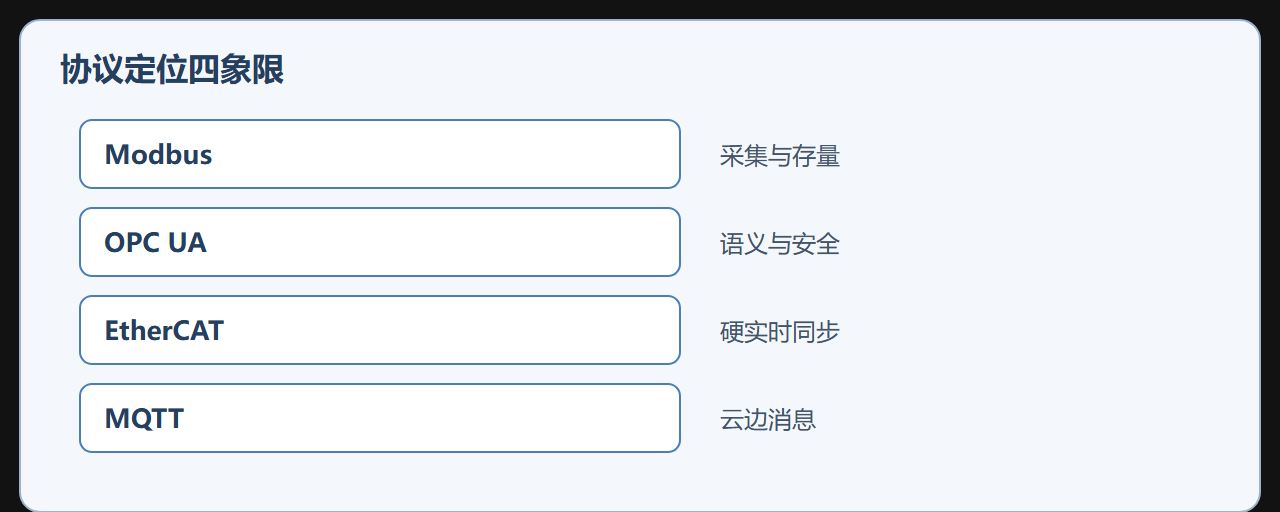

四张牌摆上桌

什么时候继续用 Modbus

继续用 Modbus 的场景很清晰：采集类（温度、压力、电量、状态——数据量小、刷新要求百毫秒级足够）；存量设备接入（工厂里在役的串口仪表）；成本敏感项目（Modbus 设备便宜、工具免费、人才多）。判断标准一句话：如果"轮询能拿到、精度够用、延迟能接受"，Modbus 就是最优解。

什么时候升级协议

三类场景要换协议：语义化需求——多厂商设备要统一对象模型、要自描述、要 IT 系统直接消费语义数据时，选 OPC UA（尤其制造业与 IT 融合场景）；硬实时需求——多轴运动、伺服同步、安全联锁需要微秒-毫秒级确定性时，选 EtherCAT 等实时总线；云原生需求——数据要上云、多平台分发、设备数量巨大时，选 MQTT 加边缘网关。升级不是否定 Modbus，而是它原本就不擅长这些——Modbus 的边界恰恰是最优选型的起点。

混合架构：现实的答案

工业现场的现实几乎总是混合：设备层继续 Modbus（便宜可靠），车间层用 OPC UA（语义与 MES 集成），云端用 MQTT（IoT）——各层用最合适的协议，层间用网关转换。第 7.3 节的边缘网关就是这种混合架构的枢纽。选型的最高境界不是"二选一"，而是画清每一层的协议边界。

易错点清单

• 用 EtherCAT 干采集的活：为 1ms 实时性付硬实时架构的成本，采集场景完全用不上；
• 用 OPC UA 连老仪表：老仪表只有串口 Modbus，硬上 OPC UA 要网关，成本不如保留 Modbus；
• 用 MQTT 直连现场设备：MQTT 设备直接裸露在云上风险高，现场侧保持 Modbus + 网关更稳；
• 协议选型不看团队能力：OPC UA 与 EtherCAT 的调试能力门槛高于 Modbus，团队不熟要先评估培训成本。

要点回顾：Modbus=采集与存量、OPC UA=语义、EtherCAT=硬实时、MQTT=云端；升级发生在 Modbus 原本不擅长的场景；现实是混合架构，层间用网关转换。至此全书收束：从物理层到选型，Modbus 的每个字节与每条线的账，都在你手里了。

OPC UA 的落地代价

OPC UA 功能强，落地代价也要算清楚：实现复杂度——完整 OPC UA 栈庞大，设备侧跑完整 UA 需要较强硬件；配置复杂度——证书、端点、信息模型配置门槛高，需要专门培训；工具链——UA 调试工具不如 Modbus 普及。现实的分工：设备侧继续 Modbus（轻量），车间层用 OPC UA 网关把 Modbus 语义化后给 MES——用 OPC UA 的"语义与安全"，不用为每台设备都实现 UA。

EtherCAT 的适用边界再确认

EtherCAT 是"硬实时 + 同步"的代名词：微秒级同步抖动、分布式时钟、热连接——多轴运动控制、伺服驱动器、安全通信是它的主场。但它的适用边界同样清晰：需要实时同步的总线才值得上 EtherCAT；纯采集（温度、液位、状态）上 EtherCAT 是杀鸡用牛刀；EtherCAT 主站通常需要专用网卡或实时补丁，成本与门槛都高于 Modbus。判断口诀：数据要"同时刻一致性"才上 EtherCAT，只要"依次能采到"就用 Modbus。

多协议网关的选型建议

混合架构需要"多协议网关"（Modbus ↔ OPC UA / MQTT / EtherCAT 桥接），选型看四点：协议广度（覆盖你未来要接的协议面）；映射灵活性（寄存器/对象/主题的映射可配置）；实时性（桥接 EtherCAT 时是否保持实时）；厂商锁定（配置格式与 API 是否开放）。别选"协议库一应俱全但每样都浅"的网关——重点协议的支持深度（字节序、异常、并发）比协议数量重要。

易错点补充

• OPC UA 服务器性能：设备量大时 UA 服务器吞吐受限，先做容量测试再大规模接入；
• EtherCAT 与普通以太网混跑：EtherCAT 帧与普通 IP 帧在同一网段会互相干扰，EtherCAT 用独立网段或独立网卡；
• 协议转换丢语义：Modbus 寄存器没有自描述，转 OPC UA 时要手工建信息模型，别让云端看到一堆"寄存器 40001"。

现场问答

问：车间要上 MES，协议怎么选？ 设备层保持 Modbus，车间层加 OPC UA 网关做语义化——MES 只认 OPC UA 的对象模型，Modbus 寄存器留在设备侧，层间网关转换，两边都舒服。

问：伺服系统能用 Modbus 控制吗？ 能通信但不适合控制：Modbus 轮询延迟 100ms 级，伺服需要毫秒级同步——运动控制是 EtherCAT 的地盘，Modbus 只做伺服的参数读写。

问：云端接入选 MQTT 还是 OPC UA？ 看消费方：云平台与 IoT 体系用 MQTT（轻量、生态广）；工厂内部系统用 OPC UA（语义丰富、安全内建）。两者可以并存：网关同时提供 MQTT 与 OPC UA 两个出口。
