4.3 渲染与可视化：从场景到画面

4.3 渲染与可视化：从场景到画面

本节摘要：MuJoCo 自带一套以「让算法与工程师看见场景」为目标的渲染系统：读 mjData 的状态，按相机的位姿与内参出图，既能弹窗交互调试，也能离屏渲染生成视觉观测。它没有游戏引擎的光影豪华，但像素级忠实于物理状态——对 RL 观测、控制器调试、结果展示三个用途绰绰有余。本节给出观测管线的标准接法、相机与光照的配置要点、以及「什么时候必须请外部渲染」的判断线。

前两节解决了「算得到」，本节解决「看得见」。渲染在 MuJoCo 里的定位一开始就要摆正：它是物理状态的忠实显示器，不是美术管线。这个定位决定了它的强项与边界，也决定了「什么时候够用、什么时候换人」的判断。

从数据到像素的旅程

MuJoCo 渲染的原料清单极短：mjModel 里的几何、材质、光源定义，加上 mjData 里的当前位姿。渲染器按相机的位姿与视场角把这些内容投影成图——没有粒子特效、没有后处理链、没有动态阴影调试面板。像素与物理状态的关系是「所见即所测」：画面里机械臂末端在某处，mjData 里的坐标就是那里，不存在「看起来在这、实际算到那」的美化偏差。

这个特性是双刃。对算法，它是福气：视觉 RL 的观测与真实状态严格对应，不会学进「渲染美化」的伪相关。对展示，它是短板：宣传片、汇报视频的观感天花板明显。判断线因此很清晰——交付物是策略或数据，自带渲染够用；交付物是画面本身，物理输出喂给专业渲染栈（第一章选型时提过这条，本节给出操作细节）。

一、三种用法：调试、观测、展示

用法一：交互窗口调试。 加载模型后弹一个查看器，鼠标转视角、拖关节、单步执行——建模期的主力工具，第二章其实一直在用它。这里只补一个专业习惯：把常用视角存成 MJCF 里的命名相机，调试时一键切换，比每次手拖快且可复现。

用法二：离屏渲染生成观测。 视觉 RL 与基于图像的控制是它的大场面：不弹窗、不开屏幕，渲染到内存缓冲，作为观测直接进训练管线。标准接法十行以内：

import mujoco
import numpy as np

model = mujoco.MjModel.from_xml_path("scene.xml")
data = mujoco.MjData(model)
renderer = mujoco.Renderer(model, height=240, width=320)

mujoco.mj_forward(model, data)          # 刷新位姿
camera_id = model.camera("wrist_cam").id
renderer.update_scene(data, camera=camera_id)
pixels = renderer.render()               # 高宽乘通道数的数组
print("观测图像形状:", pixels.shape)

# 喂给策略前通常做三件事：缩放、归一化、必要时转灰度
obs = pixels.astype(np.float32) / 255.0
​

三个工程细节决定观测质量。分辨率：一百二十乘一百六十的观测就能支撑大量抓取任务，分辨率翻倍训练开销跟着翻倍，按任务下限取；相机位姿：腕部相机跟随臂动，观测分布剧烈变化，训练早期常用「第三人称全局相机」过渡；时间戳对齐：渲染读的是最近一次 forward 后的位姿，3.5 节讲过的「过期一步」问题在视觉观测里同样存在，采样纪律照搬。

用法三：结果展示。 录制视频、拼接多相机画面、叠加轨迹曲线——自带渲染出「干净工整」的画面没有问题，配合离屏渲染逐帧导出即可。要光影质感，把同一份 mjData 的位姿流导出，交给游戏引擎或专业渲染器「回放」——物理与美术各司其职，这是第一章说的混合栈在渲染问题上的落点。

二、相机与光照：够用主义的配置单

渲染参数不用学图形学，按任务角色配。给算法看的画面，三个参数最要紧：视场角要贴近真机镜头（视觉 sim-to-real 的对齐项之一，视角差个二十度，策略迁移就打折扣）；光照保持简单稳定，一到两盏固定方向光，刻意避免复杂光影——观测里的阴影变化是策略容易过拟合的伪特征；背景与地面纹理适度即可，棋盘格地面是经典选择，给策略提供运动参照又不至于喧宾夺主。

给工程师看的画面，另三件事要紧：命名相机覆盖关键机位、模型分色（左右件、动静态用颜色区分，装配关系一眼可辨）、以及把重要 site 显式画出来（末端目标点、传感器位置可视化，调试效率立涨）。

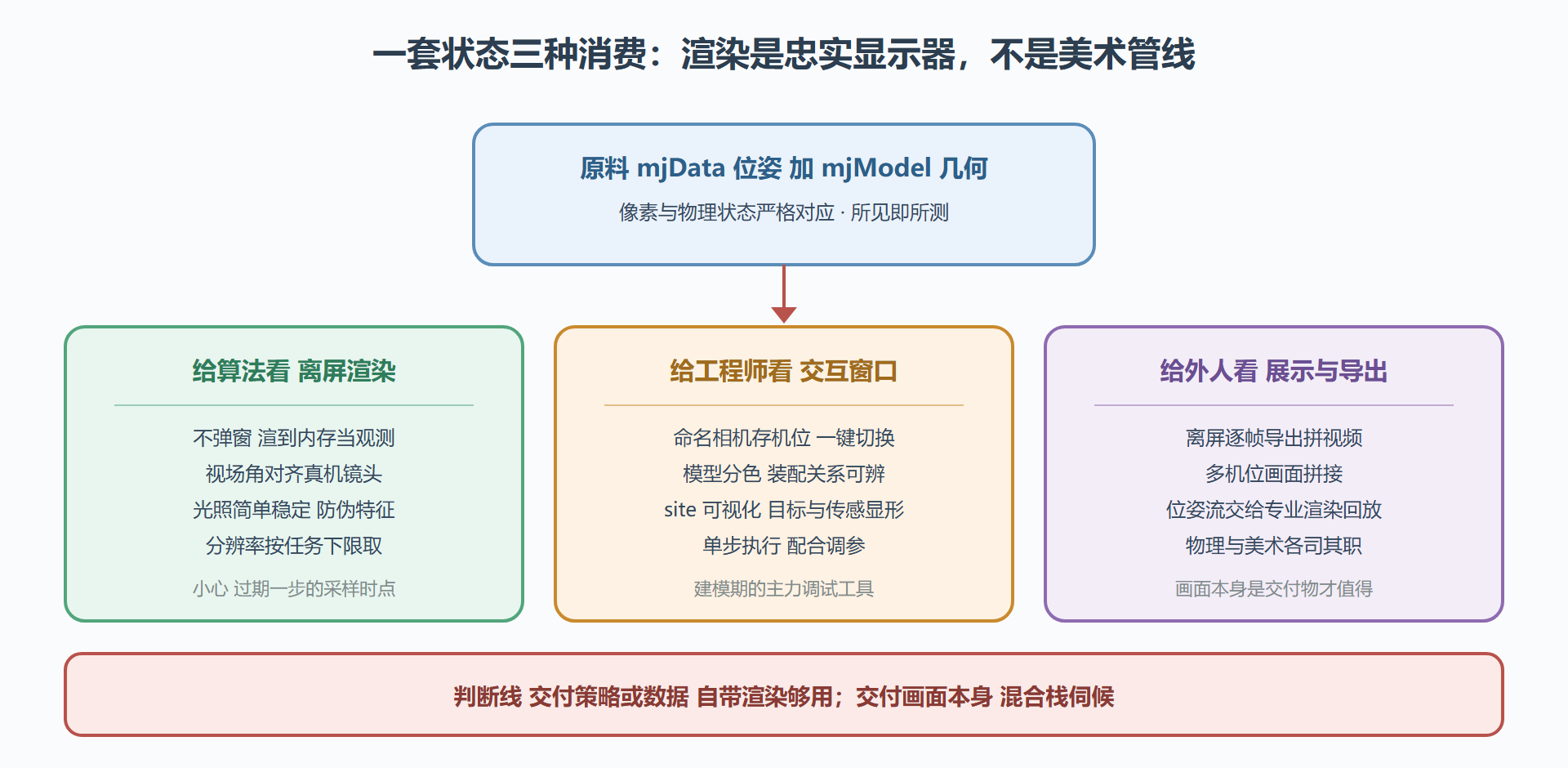

图 4-2 渲染三用途：同一套状态，三种消费方式

三、性能账：渲染开销与训练吞吐

视觉任务的训练吞吐瓶颈通常不在物理而在渲染——一步物理几十微秒，一帧渲染毫秒级，差着两个量级。三招管住这笔账：降分辨率是第一杠杆，观测尺寸减半像素量减为四分之一；降频采样，物理两步渲染一次（视觉观测的合理频率通常就是几十赫兹，与真机相机一致，顺便对齐了 sim-to-real 的采样率）；多环境合批，第七章的 GPU 路线把渲染也批量化，上千环境的画面渲染进同一张纹理图集——这是视觉任务上 GPU 并行的额外红利。

反向的坑也报备一下：调试时开着交互窗口跑长训练，窗口刷新会持续吃掉主线程时间——训练脚本与调试窗口分开跑，是低成本高回报的习惯。

本节要点回顾

• 定位决定一切：渲染是物理状态的忠实显示器，像素与 mjData 严格对应，这是算法观测需要的品质；
• 三种消费：离屏渲染喂算法、交互窗口供调试、导出回放做展示，配置重点各不相同；
• 观测管线要点：视场角对齐真机、光照从简防伪特征、分辨率按任务下限、采样时点防过期一步；
• 性能三招：降分辨率、降采样频率、GPU 合批，视觉任务的吞吐杠杆全在这；
• 混合栈边界：画面本身是交付物才引入专业渲染，否则自带够用。

至此第四章的备货完成：扩展力学与视觉观测都齐了。下一章正式上主菜——用这台配齐了感知与动力的引擎构建强化学习环境，把控制器跑起来。
