1.1 PLC是什么：从定义到工业定位

1.1 PLC是什么：从定义到工业定位

本节摘要：PLC（可编程逻辑控制器）是一种面向工业环境的专用实时计算机，它以固定的扫描周期批量读取输入、执行逻辑、刷新输出，用程序替代硬接线来描述控制因果。本节从青线老车间的继电器柜讲起，给出严格定义，并回答每个项目都躲不开的问题——为什么不用单片机或工控机。

作为全书第一节的正文，这里的每个概念都会被后面三十多节反复引用，值得慢读。青线项目的第一次技术交底会上，甲方的设备科长看着我们的方案，问了一个后来每个项目都会遇到的问题："这东西我用树莓派加一块IO板好像也能做，便宜一半，为什么非要买PLC？"这一节就用青线老车间的现场证据，把这个问题彻底讲透。

先看它替代了什么：一柜子的"硬编码因果"

老厂区那条瓶装线的控制室里立着三代控制柜。第一代是纯继电器柜：要实现"按下启动、传送带运转并自锁、按下停止或过载则停"，电工用启动按钮的常开触点并联一副自锁触点、串上停止按钮的常闭和热继电器的常闭，硬生生用铜线把这个因果"缠"了出来。因果写进铜线的好处是直观、抗造；代价是逻辑与接线焊死在一起——改一个联锁条件就得停电、拆线、重新校线，老班长说八十年代改一次逻辑要停产一个班次。

第二代柜子加了时间继电器和计数器，能做顺序动作了，但因果依然长在接线上。第三代出现了早期的单板机改造方案，用程序写逻辑，可车间很快弃用：现场温度、粉尘、电网里的尖峰浪涌，让那块裸板平均几个月就要死机一次，而没人能在凌晨三点给它重刷系统。

PLC就是冲着这个现场死结来的。它的定义可以拆成三个要件：其一，面向工业环境的专用计算机，宽温、抗振、电磁兼容都按工业标准认证；其二，逻辑用程序描述，改逻辑不改线；其三，也是最容易忽略的一件——它以确定性的扫描周期工作，每个周期做完全相同的三件事：读输入、算逻辑、写输出，绝不"尽力而为"。第三个要件是PLC与普通计算机的分水岭，1.3节会专门展开。

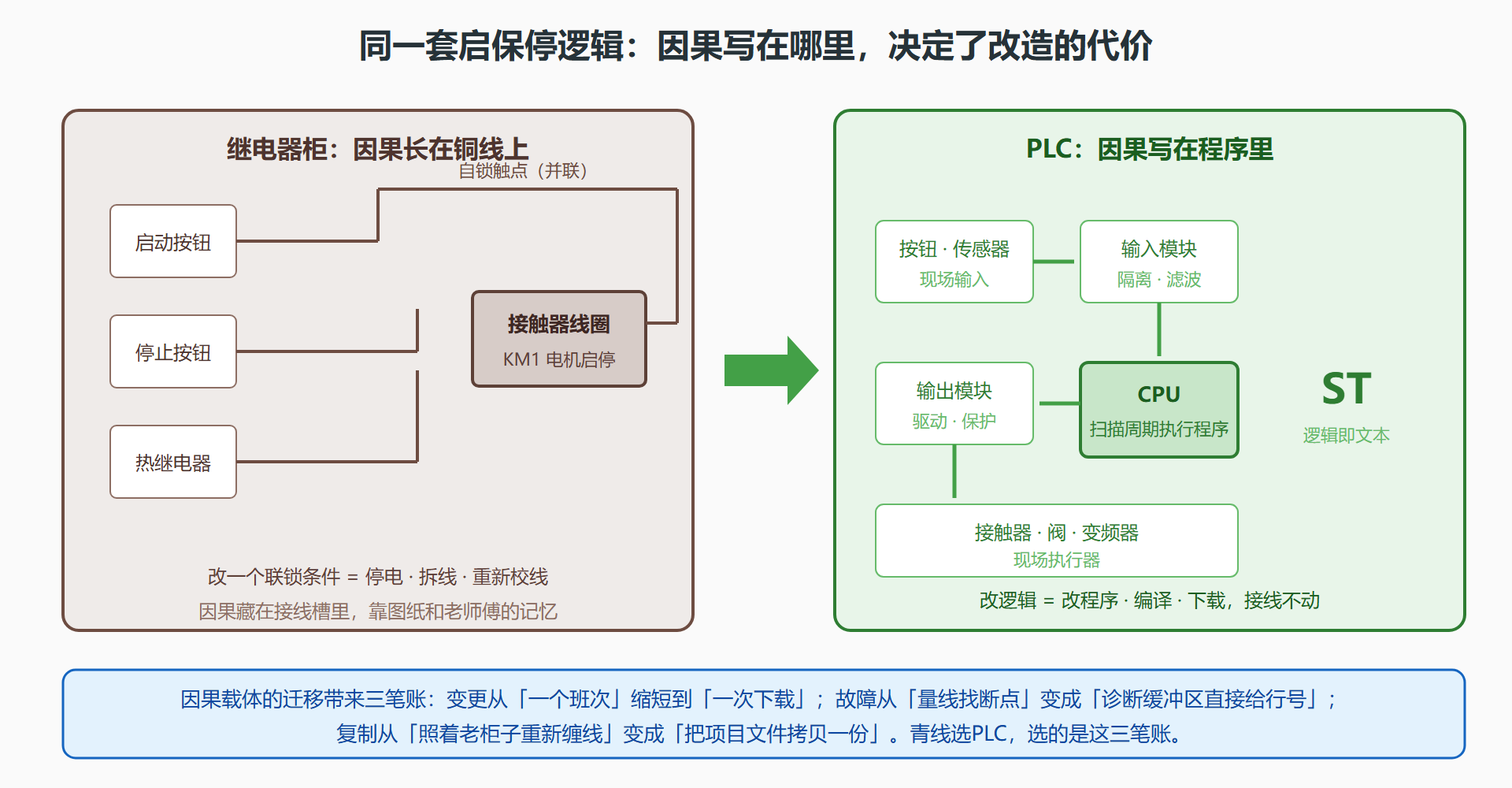

图 1-1：从继电器柜到PLC——因果载体的迁移

严格定义与"三不替代"

国际标准给PLC的定义相当朴素：一种专为工业环境设计的数字电子系统，用可编程序的存储器存储指令，执行逻辑、顺序、定时、计数与算术运算，通过数字或模拟量输入输出来控制机械与生产过程。考试这么答没问题，但工程判断需要更进一步——知道它不替代什么，才算真懂它的定位。

不替代继电器的最后据点。即便全线PLC化，安全回路的最后一级、超高速联锁、消防联动的硬接线部分依然保留继电器：程序可能下载中断，铜线不会。青线的急停回路最终也绕开了CPU，直接用安全继电器切断动力，这是后话，第6章细讲。

不替代单片机。单片机方案便宜、体积小，在没有安全与停机损失要求的场合完全够用。问题在责任的形状：单片机方案是你（或某家小厂商）手搓的私有系统，硬件是定制的，固件是孤立的，出一次故障可能要飞线救急；PLC是批量认证的工业品，电源、IO、通信都是标准模块，坏一块换一块，程序文档体系完整。青线停机一小时的损失远超整机差价，买PLC买的其实是"故障有人接盘"的确定性。

不替代工控机。需要大量数据运算、人机界面复杂、要跑数据库的场合，工控机是正解。但Windows不是实时系统，后台一次自动更新就足以让控制周期抖动上百毫秒。工程上成熟的分工是：工控机管"知道得多"——数据、界面、报表；PLC管"反应得准"——联锁、时序、运动。青线的架构正是如此，这台分工的细节留到第5章通信课展开。

表里最值得琢磨的是"时间确定性"一行。继电器柜的响应由触点吸合的物理时间决定，天然确定；PLC靠扫描周期把确定性制度化了；单片机方案的确定性完全取决于编写者的功力，同一个芯片两个人能写出天差地别的实时表现；工控机则干脆放弃承诺。青线的联锁逻辑对"最坏情况响应"有硬指标，所以这行的权重远高于价格行——理解了这一点，表格就不再是知识罗列，而是决策工具。

青线的取舍实录

回到设备科长那道题。我们的回答分三层。第一层是停机损失：老线每次计划外停机带来的损失，抵得上若干台PLC的差价，这笔账他比我们更清楚。第二层是责任边界：PLC整机有厂商的质保与备件体系，出了问题有人接盘；树莓派方案的每一行代码、每一块扩展板的责任都在厂里自己身上。第三层是人的因素：车间现有电工团队会看梯形图、会用万用表，换成自研方案，二十年积累的维护经验一夜清零。

科长最后拍了板，补了一句很实在的话："不是它多好，是它坏了我们半夜能找到人。"这句朴素的话里其实藏着本章的核心命题：工业控制选型从来不是技术指标的单选题，而是技术、责任与人的综合权衡。带着这个判断力去看1.2节的硬件选型，你会发现同样的逻辑一以贯之。

三个高频疑问

问：PLC里面不就是一块单片机吗，凭什么卖这么贵？ 硬件上确实同源，很多PLC的CPU核心就是工业级微处理器。差价买的是外围体系：认证过的电源与IO模块、基于硬件的过程映像、带看门狗的实时内核、完整的诊断与编程生态、厂商质保与备件网络。这就像同一颗镜头装在手机上和工业相机上价格差一个量级——镜片之外，密封、接口、标定与质保才是成本大头。

问：为什么PLC不用Windows或者安卓，装个现成系统不是更方便？ 因为通用操作系统的调度是"尽力而为"：后台一次索引、一次更新、一次杀毒扫描，都可能让程序响应抖动几十上百毫秒。产线联锁要的是"十毫秒内必有答案"，所以PLC内核极度精简，任务调度按固定节拍走，宁可功能贫瘠也不引入不确定性。实时性是舍弃了通用性换来的。

问：小型PLC和大型PLC怎么分界，青线为什么用中大型平台？ 业内大致以IO点数与任务复杂度分界：几十点以内的小型机适合单机设备，几百点以上、需要多任务分层与工业网络的产线用中大型平台。青线全线七百多个IO点、三个远程站、涉及安全与运动控制，小型机既撑不起任务分层，也凑不够通信端口，中大型平台是需求倒逼的选择，不是排场。

一个变式：如果停机损失小呢

把青线的约束改一改，结论会怎么变？假设是一家小作坊的单台烘干箱，停一小时损失几十块钱，控制逻辑二十来个点。这时树莓派类方案的自担风险就变得可以接受，甚至一台几十点的小型PLC二手拆机件也比大平台划算。你看，1.1节开头那道"为什么不用树莓派"的题，答案从来不是"PLC永远对"，而是"青线的停机损失与维护结构决定了必须买确定性"。读者以后做方案时，不妨把这套变量列出来自己算一遍——停机损失、维护能力、备件半径、安全等级，四个变量一变，选型结论就跟着变。这才是工程判断的样子：不是背结论，而是会算账。

本节要点回顾

• 定义三要件：工业级专用计算机、逻辑即程序、扫描周期的确定性执行，缺一不可；
• 因果载体：继电器柜把因果写进铜线，PLC把它写进程序，变更代价由此产生数量级差异；
• 三不替代：安全末级回路保留硬接线，无停机损失的小装置可用单片机，数据与界面交给工控机；
• 选型观：技术指标只是入场券，备件体系、维护经验、责任边界同样是决策变量。

下一节我们拆开青线新线的机架，看看选型报告上的每个数字是怎么算出来的。
