本节摘要：一台PLC系统由电源、CPU、IO模块、通信模块按背板组合而成，选型的本质是把工艺需求翻译成一张带余量的IO与算力清单。本节拆解各部件的分工，并用青线灌装线的真实清单完整走一遍选型计算，产出后续章节反复引用的硬件架构。

1.1节回答了"为什么是PLC"，这一节顺势回答"是哪一台、怎么配"——这是从图纸走向程序的第一个工程动作，也是第3章数据设计、第7章IO分配表的物理基础。青线选型那周，我们拿着工艺包的Piping and Instrumentation Diagram逐页数点，算出的每个数字都在后面的图纸上留下了痕迹。

机架上的四类角色

打开大中型PLC的机架，从左到右通常是四类角色。电源模块负责把现场380V或220V交流整流成背板直流，它的裕量常被低估：每个IO模块都从背板取电，模块插满时电源余量不足会引发上电时序异常，症状是偶发模块掉线——这类故障查起来极费时间，因为直觉总指向通信而不是电源。

CPU模块是系统的节拍器与大脑，关注三组参数：运算性能决定扫描周期余量（1.3节详述），工作存储器决定程序与数据的容量上限，保持性存储器决定断电后哪些数据能活着回来。此外大中型平台的CPU常分标准型与故障安全型，后者内部双通道运算、可执行经认证的安全程序——青线因为急停与防护门联锁要集成进主控，直接选了F型，省下一套独立安全继电器组的接线与维护。

IO模块是系统与现场的分界。数字量输入模块把按钮、限位、继电器触点的通断变成位信号，选型要点是滤波时间与漏型源型的匹配；数字量输出模块分继电器与晶体管两类，前者耐冲击但寿命受开关次数限制，后者无触点但要注意感性负载的续流保护；模拟量输入模块把4至20毫安、0至10V等标准信号变成数值，分辨率与转换时间是标定精度的前提，第4章讲模拟量时会回到这里。通信模块则负责把这套系统接入现场网络，第5章的主角们。

远程IO站是机架的延伸：通过工业以太网把IO模块搬到靠近现场设备的控制箱，省掉几十根长距离电缆。青线在冲瓶灌装段、后段输送、膜包码垛各放一台远程站，动力柜到现场的平均电缆长度从六十多米压到十米以内，这一项省下的电缆与桥架费用就覆盖了远程站的采购成本。

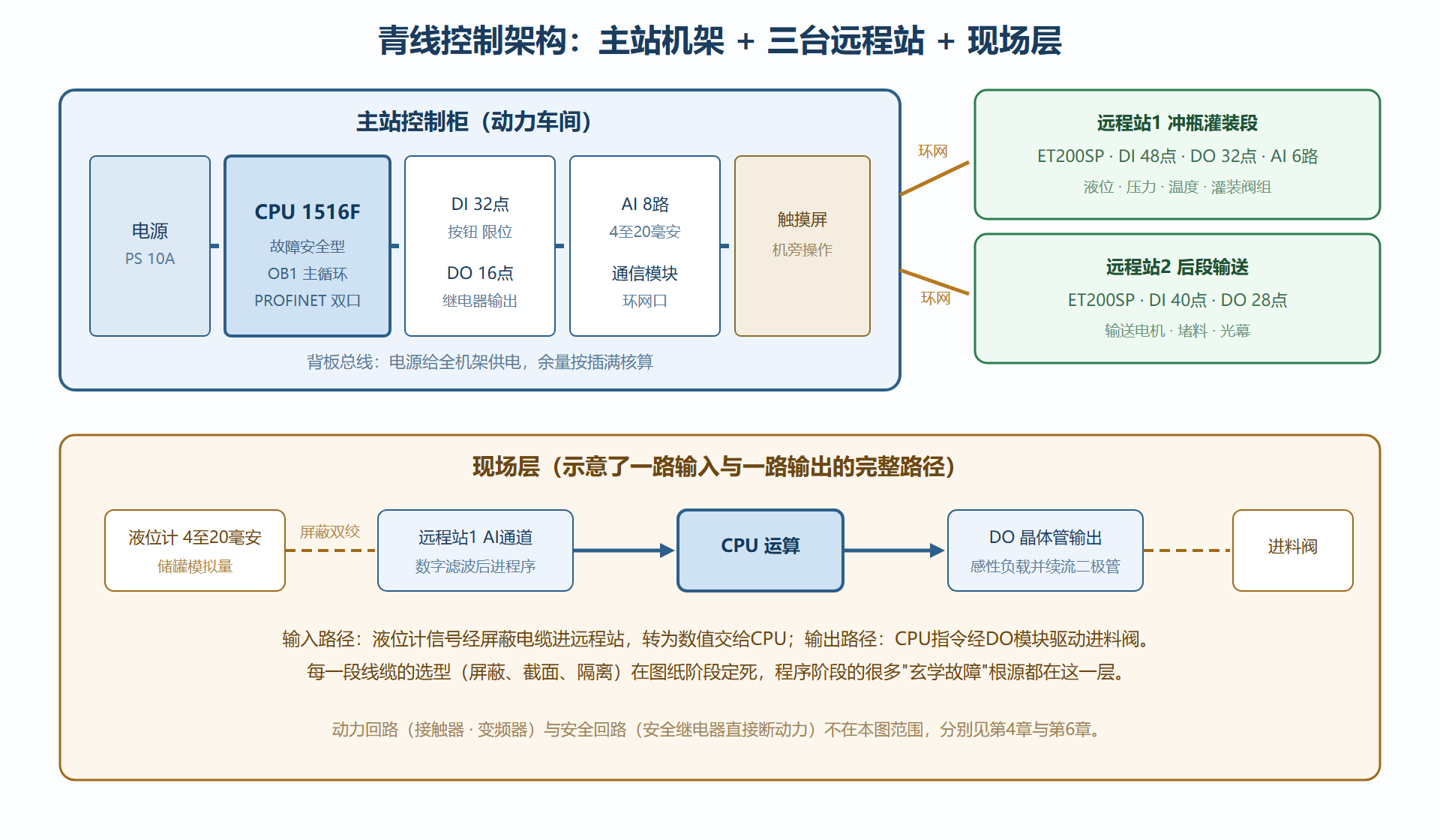

图 1-2：青线控制架构——机架布局与现场接线示意

把工艺翻译成数字：青线选型计算实录

选型从数点开始。工艺包给到我们时，我们把每张Piping and Instrumentation Diagram上的设备逐个过：每台电机要一个运行反馈加一个故障反馈，每个气动阀要一个开到位加一个关到位反馈，每个就地操作箱要启动、停止、选择开关至少三点。数完汇总：全线数字量输入共约410点，数字量输出约260点，模拟量输入36路（温度、压力、液位、流量），模拟量输出8路（变频器与比例阀的给定）。

接下来是余量规则，行业惯例是按点数加两成余量、每种模块至少留一个空槽。这个惯例的来历很现实：产线验收后必然有零星改造——加一个检测开关、补一路联锁——那时再采购模块，供货周期以周计。青线按规则配置后，数字量输入配到512点、输出320点，模拟量输入48路。有人觉得浪费，半年后膜包段加贴标剔除工位时，这些余量全部用上，一行硬件改动都没发生。

算力与存储的估算粗中有细。扫描时间按经验公式初估：每千条指令约零点几毫秒，青线程序规模预估在一万五千条指令左右，主循环十毫秒内绰绰有余；但模拟量与运动控制要放循环中断，最终按任务划分核算，这部分1.3节和第4章还会细算。工作存储器按每千条指令若干KB乘以系数，再给HMI变量、配方数据留足余量，选型表上我们写了"存储器利用率不超过五成"的红线——程序在生命周期里只会变大不会变小。

选型里的软因素

数字算完只完成一半。平台层面我们在两代主流大中型系统之间权衡过：A平台F型CPU把安全逻辑并入主控，省一套硬件；B平台单机运算指标更强，本地代理库存却要跨省调货。最后定A平台，决定性因素有三条：甲方维护团队十年A平台经验，培训成本近零；本地代理常备备件，承诺四小时到现场；故障安全型把急停与防护门联锁收进主控程序，联锁状态可进HMI追溯——这一点对后面第6章的功能安全验收价值巨大。

回头看，1.1节设备科长那句"半夜能找到人"，在这一节变成了三条可执行的选择依据。硬件定了，下一个问题紧跟着来：CPU到底按什么节奏跑你写的程序？答案藏在扫描周期里，正是下一节的主题。

选型清单上的三个暗坑

坑在订货号里。同系列IO模块按漏型源型、诊断能力、接线方式分成十几个订货号，图纸阶段抄错一个字符，货到现场才发现接不进设计好的端子排。青线防这个坑的办法笨但有效：选型表里每个模块同时写订货号与接线图页号，采购下单前由第二个人对着厂商选型手册逐行核一遍，花两小时省两周。

坑在固件版本。CPU固件版本低，新模块可能不被识别；程序开发环境的版本与CPU固件不匹配，下载时提示一堆兼容告警。青线的纪律是开机箱前先在项目里锁定"开发环境版本、CPU固件版本、各模块固件版本"三张表，采购与现场升级都按表执行，杜绝"我以为升级过了"。

坑在备件型号断代。厂商会渐进停产老订货号，替代型号往往引脚兼容但订货号不同。验收文档里我们把每个模块的替代订货号提前查好写进备件清单——三年后某模块停产时，备件员按清单直接下单替代型号，不用再请自动化工程师翻手册。备件清单不是收货时的附件，是这台系统未来十年的采购字典。

接线与接地：图纸之外的一手教训

选型表的最后一栏应该留给安装规范，因为再正确的模块在错误的接地面前都会变成故障源。青线首仓调试时，模拟量通道的读数无规律漂移，排查一整天，最后发现是桥架里模拟量信号线与变频器动力电缆长距离平行敷设，耦合进来的干扰把4至20毫安信号搅出了半毫安的波动。整改动作是把信号线与动力线分槽、模拟量改用双绞屏蔽电缆且屏蔽层单端接地，漂移立刻消失。

这段教训值得写进每个人的选型笔记：数字给到模块只是半套方案，电缆类别、敷设路径、接地方式是另外半套。工程界常说的"干扰问题"，十有八九在这半套里。往后你在第4章看到模拟量标定、在第5章看到网络组态，这条纪律会反复出现——物理层不干净，上层的算法与协议都白搭。

高频疑问两则

问：CPU的"工作存储器"与"装载存储器"有什么区别，选型看哪个？ 装载存储器放完整的工程（程序加注释加组态），工作存储器放运行中真正参与运算的程序与数据。选型先按工作存储器算运行需求，再确认装载存储器装得下带注释的完整工程——注释经常占工程体积一半，为了省存储器删注释是本末倒置，6.4节的排查全靠它。

问：IO模块同一系列便宜与贵的诊断型差在哪，值得吗？ 诊断型模块会主动上报通道级故障——断线、短路、过载，普通模块只有模块级状态。对关键工艺回路值得：一只阀的反馈线松脱，普通模块表现为"信号异常但说不清哪里"，诊断模块直接给到通道号。青线的原则：人身与关键质量相关回路用诊断型，一般指示性信号用经济型，钱花在诊断价值最高的地方。

本节要点回顾

• 四类角色：电源裕量按插满核算，CPU看安全型需求与存储红线，IO模块按信号类型细分，通信模块对接现场网络；
• 远程站逻辑：IO靠近设备，电缆费用反向覆盖站成本，这是分布式架构的经济账；
• 余量纪律：点数加两成、模块留空槽、存储不超五成，余量为半年后的改造买单；
• 软因素权重：维护经验、备件半径、安全集成的价值，经常压过单机性能指标。

下一节进入PLC最核心的运行机制——扫描周期，你会看到程序的时间底线从哪里来。
