2.2 五种语言各自擅长什么

2.2 五种语言各自擅长什么

本节摘要：IEC 61131-3提供五种语言——梯形图LD、功能块图FBD、结构化文本ST、顺序功能图SFC、指令表IL。它们不是优劣关系而是分工关系：触点逻辑、信号流、算法运算、顺序流程、底层阅读各有其笔。本节逐个分析适用边界，并给出青线的真实使用配比。

2.1节把标准立为公约，这一节回到青线那场争论的正面战场：每种语言到底是什么样，擅长什么，以及为什么青线最后按场景混用而不是全押一种。先讲一个反例垫底。同行工厂里有位强人，坚持全线程序用ST一种语言写完，逻辑正确性无可挑剔；两年后车间电工排查一个联锁故障，对着一屏嵌套IF看得一头雾水，最后把打印出来的程序逐行用笔画梯形图来理解。单一语言的代价不在写时，在维护的人手上——这位强人离职后，那段代码成了整条线无人敢碰的禁区，哪怕它的注释写得再工整。

把五种笔摆上桌

梯形图LD：左右母线之间画触点与线圈，通电路径从左流到右，线得电则线圈动作。它复刻继电器电路图的视觉习惯，是电气背景维护团队的世界语。适合启停、互锁、联锁这类布尔逻辑；不适合复杂运算与大量数据搬运——用它算一个批量的加权平均，图能画到三米长。青线约四成半的程序量在梯形图里，全部是设备级启停联锁。

功能块图FBD：用方块表示函数与功能块，信号线把方块连成数据流。它天然适合信号调理链这类"数据从左流到右被逐步加工"的场景，一个模拟量通道的滤波、量程转换、限幅报警，四个方块串起来一目了然。代价是自由度低，表达条件分支时会显得笨拙。青线把模拟量预处理统一画成FBD，约占一成程序量。

结构化文本ST：长得很像Pascal的高级语言，IF、CASE、FOR、WHILE俱全，变量、表达式、函数调用一应俱全。算法、配方运算、数据结构处理的唯一合理解。它也是版本管理最友好的语言——纯文本，差异比对清晰。青线约三成五的程序量是ST，集中在配方计算、模拟量算法与通信数据组包。

顺序功能图SFC：把流程组织成"步加转移"的有向图，每步绑定动作，步间用转移条件切换。整线流程骨架（上料、冲洗、灌装、旋盖、出瓶）用它编排，顺序一目了然，操作工培训时指着屏幕就能讲工艺。它只管"先做什么后做什么"，步内的具体动作仍要别的语言写。青线的流程骨架约占一成。

指令表IL：类似汇编的助记符语言，紧凑、贴近机器，但在标准里已被标记为不建议新设计使用。它的现实用途只剩一个：阅读二十年前的老程序时能看懂。新代码写它，等于给未来的维护者埋雷——没有结构、没有类型检查，评审工具支持也差。青线零使用。

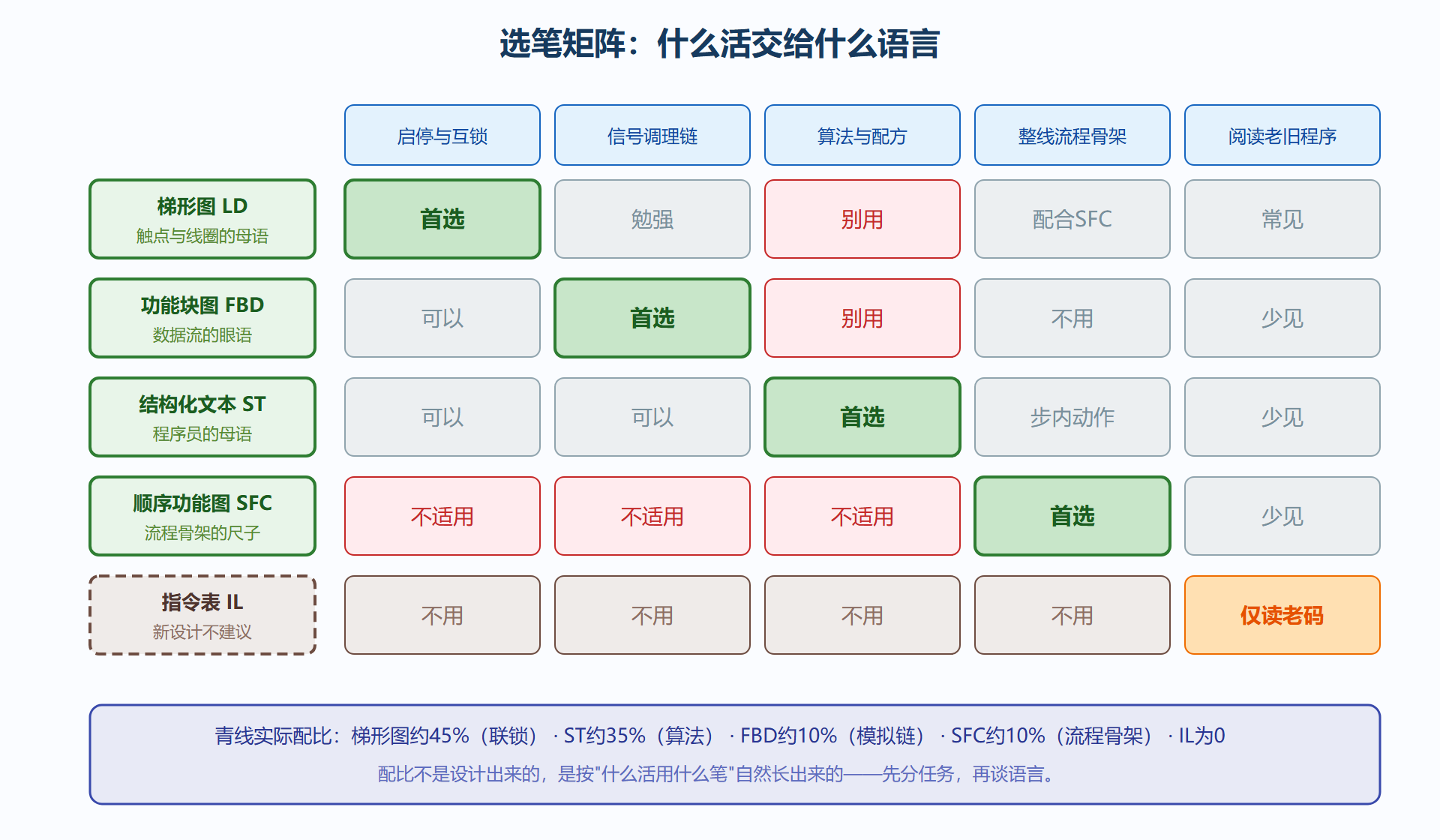

图 2-2：五种语言与任务类型的适配矩阵

同一逻辑的两种手感

光看矩阵还隔着一层，拿青线一段真实的瓶到位检测逻辑感受两种笔。需求：瓶子到达灌装位、且当前无剔除信号、且灌装头在原位，则发出允许灌装信号。

梯形图的做法是三副常开触点串成一条支路，末端接"允许灌装"线圈，加上"允许"自锁触点做并联支路。现场电工一眼看懂：三条线串起来，亮了就放行。

ST的写法：

// 瓶到位判定（青线 3# 灌装头）
Bottle_OK := Bottle_Present          // 瓶在位
          AND NOT Reject_Active      // 无剔除进行中
          AND Head_Home;             // 灌装头原位
Fill_Permit := Bottle_OK OR (Fill_Permit AND Bottle_Present);
​

两种写法语义等价，受众却完全不同。这正是下一节对照实验要量化的问题：同一个逻辑换一次需求，两种笔各自要付出多少维护成本。先记住本节的判断口诀——看触点关系用梯形图，看数据流动用功能块图，看算术与结构用ST，看先后顺序用SFC。

每支笔的一个片段

矩阵之外再给一段可感的样本——同一套"灌装前冲洗"流程在SFC与ST里的分野。SFC把流程画成五步：待机、进水冲洗、排放、合格判定、放行，步与步之间各挂一个转移条件。它在屏幕上就是工艺流程图本身，操作工培训时直接指着讲。而"合格判定"这一步的内部逻辑——取电导率三次采样均值、与阈值比较、滞回处理——是一段标准的ST：

// SFC步"合格判定"的动作（ST实现）
Rinse_Samples[i] := Conduct_PV;          // 滚动采样
i := (i MOD 3) + 1;                      // 循环指针
Rinse_Avg := (Rinse_Samples[1] + Rinse_Samples[2] + Rinse_Samples[3]) / 3.0;
Rinse_Pass := (Rinse_Avg < Rinse_Limit) // 均值达标
           AND (Rinse_Time >= T#30S);   // 时长足够
​

循环指针、滚动均值、滞回——这些写法在梯形图里要么写不出来，要么写出三米长的图。反过来，这段ST给电工看就是天书，而SFC流程图他一看就懂。一支笔管骨架、一支笔管内脏，两种读者各取所需，这正是标准提供多语言的用意。

三个高频疑问

问：团队只会梯形图，强行上ST值不值？ 值，但按需分配。算法与数据逻辑坚持用ST写，因为那是梯形图根本写不动的领域，不学就永远外包；设备联锁继续用梯形图，尊重团队的既有能力。青线的做法是"新代码按场景分语言、老代码只在新场景里换笔"，两年下来电工团队自然学会了读ST表达式——培训发生在真实需求里，效率最高。

问：SFC会不会和第4章要讲的状态机重复？ 形似而神不同。SFC是标准语言层的流程编排工具，适合顶层流程；第4章的状态机是设计模式，用CASE语句在功能块里实现，适合单设备的细粒度状态。青线的分工：整线流程用SFC，单设备（如灌装头）的内部状态用功能块状态机。两者嵌套使用，各在其位。

问：FBD和梯形图长得像，什么时候选它而不是LD？ 看主语是"信号"还是"触点"。布尔量启停主语是触点，用LD；模拟量链路主语是数值流——滤波、换算、限幅、报警逐级加工，用FBD画成流水线最直观。青线规定：模拟量调理统一FBD，谁来看都一样；布尔联锁统一LD，电工维护零障碍。

语言混用的一体两面

多语言混用有收益也有代价，如实摆出两面。收益面已经论证：按场景选笔，各得其所。代价面在工具与流程：多语言意味着评审者需要读多种表达、版本比对工具对不同语言的差异呈现能力不同、跨语言调用（梯形图调ST功能块）在部分平台有语法约束。青线的对冲手段是把调用关系单向化——梯形图与SFC做外壳，核心逻辑沉在ST功能块里，外壳只做编排不做运算——于是复杂度集中在可测试的内核，外壳保持各自语言的原生优势。

判断自己的项目适合多深的多语言，给一个经验法则：数一数团队里"能独立评审每种所用语言"的人数。青线四种语言各有至少两名合格评审人，多语言成立；若某语言只有一个人会，它写出的代码就是团队的单点知识风险——要么补人，要么收敛语言。

本节要点回顾

• 分工不争优劣：五种语言是五支笔，任务类型决定选笔，选错笔的成本在维护期爆发；
• 配比有因：青线的四成半梯形图对应设备联锁，三成五ST对应算法，比例由任务分布决定；
• IL退役：指令表在新设计里没有位置，仅在阅读旧程序时当作阅读字典；
• 口诀：触点关系LD、数据流动FBD、算术结构ST、先后顺序SFC。

下一节把争议最大的两种笔——梯形图与ST——放进同一场实验里，用变更数据代替立场之争。
