2.3 梯形图与ST对照实验

2.3 梯形图与ST对照实验

本节摘要：青线没有让语言之争停在立场上：选一段真实的输送互锁逻辑，梯形图与结构化文本各实现一遍，再做一次"新增联锁条件"的变更实验，从实现耗时、评审通过率、变更影响面、版本比对可读性四个维度量化对比。实验结论支撑了全项目的语言策略。

本章支柱页里那场不欢而散的会后，电气主管与新同事各让一步：同意用一段真实逻辑做实验，用数据说话。这一节就是那场实验的完整复盘——它的价值不在结论本身，而在实验设计：任何团队遇到类似争论，都可以照这个框架自己跑一遍。

实验设计：一支笔写两遍

选材讲究代表性。我们选了青线一号新增输送段的互锁链：本段启动需要上游段运行、下游无堵料、急停回路健康、就地选择开关在自动位，四个条件串联；停车则任一条件不满足即停，并带一段停止延时让瓶走空。逻辑规模适中——纯布尔加一个定时器，两种语言都无短板，胜负完全取决于表达与维护方式而非语言能力差异。

两名工程师分别实现，要求相同：变量命名遵循同一规范、带注释、通过仿真验证。计时从拿到需求到仿真通过为止。实现阶段的结果：梯形图四十七分钟，ST三十九分钟——差距不大，都在误差范围。真正拉开差距的是后面的变更环节。

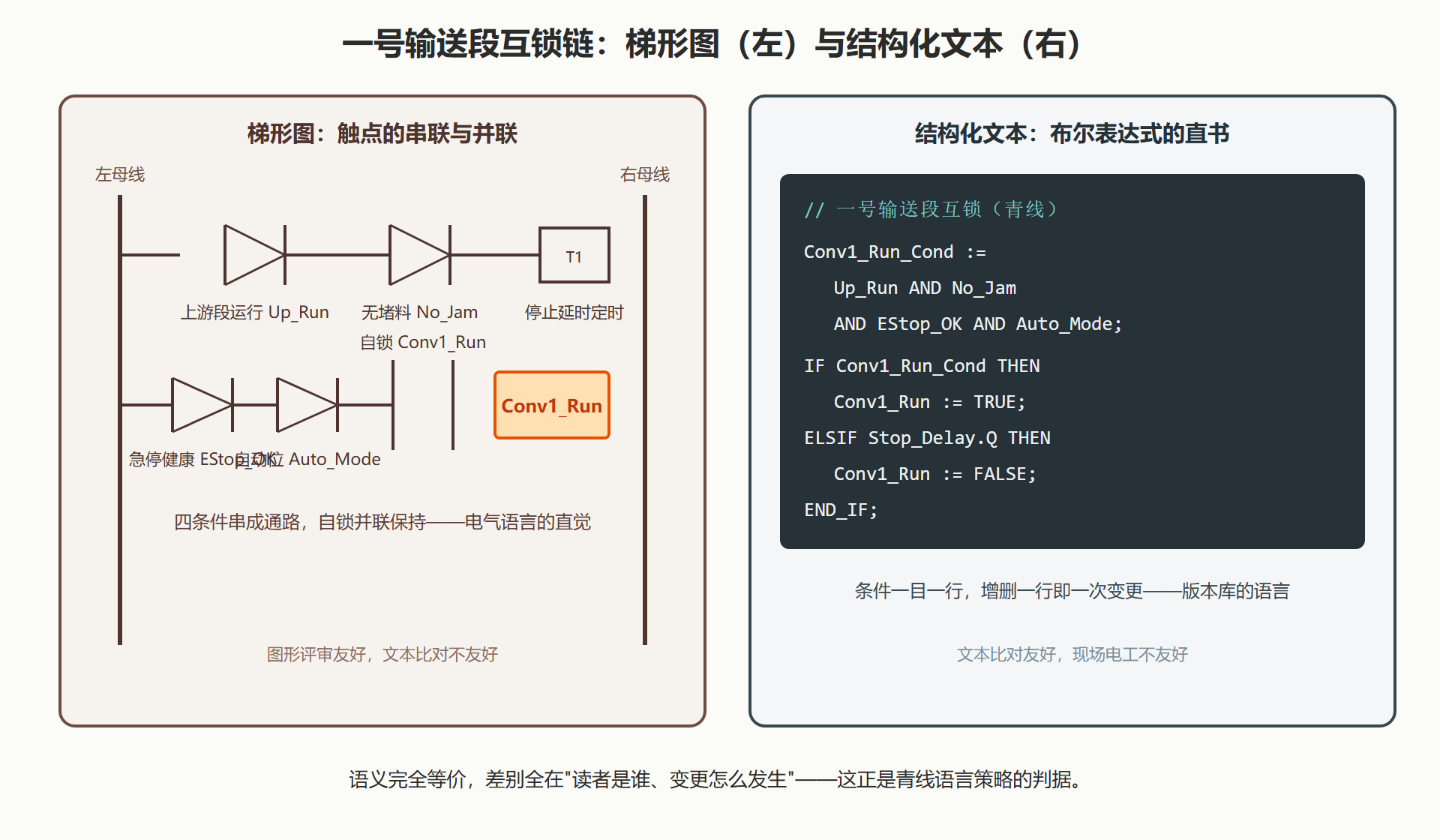

图 2-3：同一段互锁逻辑的两种表达

变更实验：加一条联锁条件

实现打平之后，我们模拟真实运维：工艺提出变更——输送段启动前必须确认下游暂存仓未满（新增一个条件），并且要求变更在一周内走完评审、修改、仿真验证全流程。

ST侧的变更量：布尔表达式里插入一行AND Bin_Not_Full，加上注释与仿真用例更新，合计十八分钟。版本比对工具里，变更显示为清晰的一行增删，评审人三十秒定位改动点。

梯形图侧的变更量：在已经四层触点堆叠的支路里插入一副触点，重新排布支路布局避免连线交叉，同时更新图纸注释，合计五十五分钟。更麻烦的是比对：图形程序的差异在文本工具里几乎不可读，评审人只能在图形编辑器里打开新旧两版肉眼对照，评审时间比ST版多出近一倍。

解读：争论为什么不该二选一

实验数据一出，会议室的气氛反而松了——因为答案变成了分工：现场要读的联锁用梯形图，版本库里频繁演进的条件逻辑用ST。一号线最终把互锁链写成ST布尔表达式、把启停按钮回路保留梯形图，两种语言在同一程序里各司其职，双方都觉得自己赢了一半。更重要的是，双方共同签认了实验报告——从此项目的语言评审有了先例可引，类似争论再没开过第二次会。

实验也有边界，如实记录：其一，样本是一段中型布尔逻辑，若换成配方折算这类运算，梯形图的开销会大得多，ST优势会进一步放大；其二，评审时间的差异依赖团队工具习惯，若图形差异工具用得熟，差距会收窄；其三，可读性的"受众"因素被有意计入——青线的电工团队梯形图熟练度极高，这个前提换个团队就要重估。把边界写清楚，实验结论才可迁移。

两次复测：把结论放到别的题型上

一次实验说明不了语言差异的全貌，我们随后做了两组复测，把结论的适用边界摸清。

复测一换题型：把"配方折算"——按瓶型查表取单瓶灌装量、乘以温度补偿系数、四舍五入到阀门脉冲数——分别用两种语言实现。这次没有悬念：梯形图实现耗时两小时四十分钟，中间因查表逻辑绕晕重画两次；ST实现四十分钟，循环查表加四则运算一气呵成。数值运算题上，梯形图的书写模型全面吃力，比互锁题的差距大了一个量级。这组复测把 2.2 节矩阵里"算法选ST"从经验判断坐实为实测结论。

复测二换受众：把两版互锁程序分别拿给三名电工与三名新入职工程师阅读，五分钟后请其口述逻辑。电工组对梯形图版全部复述正确，对ST版两人读错；新工程师组正好相反。受众差异实锤——同一份逻辑的"可读性"不是代码的属性，是代码与读者匹配度的属性。这直接支持了青线按受众分语言的做法：联锁逻辑的读者是电工，就用电工的语言写。

实验数据怎么带进你的项目

青线这套实验的成本很低——两个半天、两段真实逻辑、四张数据表——任何团队都能复刻，而且复刻本身就有收益：争论从立场问题变成测量问题，输的人输给数据而不是输给资历，执行时没有怨气。如果你所在团队正在经历类似争论，建议照抄框架，只换实验材料：选你们代码库里最常被修改的那段逻辑当考题，那才是变更成本真实发生的地方。

补一句实验没测但实践里反复验证的判断：无论选哪种语言，命名与注释规范对可维护性的影响都不小于语言本身。青线实验里两版代码都强制同一命名规范，才使对比公平——假如ST版变量名是随意的缩写，复测二的受众成绩会反转。语言决定表达的下限，规范决定表达的上限。

三个高频疑问

问：实验样本只有一个逻辑、两个团队，结论可信吗？ 单次结论当然不能外推为普适定律，但"变更耗时差三倍"这个量级与业界普遍经验一致。青线的用法是取其方向而非数值：方向是"频繁变更的条件逻辑偏向文本语言、现场受众主导的逻辑偏向图形语言"。你的团队如果有疑虑，恰好说明该自己跑一遍实验。

问：混合语言会不会让工程更乱？ 混而不乱的前提是场景边界清晰、规范统一。青线把"什么场景用什么语言"写进编码规范第二章，变量命名、注释格式全项目一致；乱的不是多语言，是多语言加无规范。

问：让电工学ST、让程序员学梯形图，不值得吗？ 值得但顺序有讲究。先按受众把语言放对位置，保证当下交付质量；再在维护与改造的真实需求里互相渗透。青线两年下来，电工能读懂ST布尔表达式，程序员也画得一手规整梯形图——渗透是交付的副产品，不是前置条件。

复盘实验本身的方法论

把这场实验当模板复用时，有几处设计细节决定成败，值得单独交代。选材上，考题必须来自你们自己的代码库且变更频率真实——用教科书例题跑实验，得到的只是"语言的一般性质"，不是"我们项目的成本结构"。计时上，首次实现与变更实验要分开计时，混在一起会互相污染——首次实现反映书写效率，变更实验反映维护成本，两者的结论经常相反。受众测试上，读者群体要抽样真实维护者而非项目成员——项目成员对代码的熟悉度会掩盖可读性差异。

还有一条常被忽略的：实验结果要有"无效条件"预设。假如两种语言的差距小于两成，结论应当是"此场景语言不敏感，按团队习惯选"——不是每次实验都会产出戏剧性差异，承认语言不敏感的场景，比强行宣布胜负更有工程价值。青线那次实验里，首次实现的九分钟差距就属于此类，我们在报告里如实标注"不显著"。

本节要点回顾

• 实验框架可复用：选代表性逻辑、双语言各写一遍、真实变更演练，四个维度量化；
• 实现差距小、变更差距大：简单逻辑两者打平，变更时梯形图的图形重排成本显著；
• 版本比对是隐形战场：文本差异清晰、图形差异模糊，评审效率由此拉开；
• 结论是分工不是胜负：按"读者是谁、变更频率如何"分配语言，而不是全押一种。

语言选型齐了，还差最后一层组织术：这么多程序块、任务和语言，怎么装进一个不乱的工程？下一节讲软件模型。
