4.2 物理内存保护 PMP 实战

4.2 物理内存保护 PMP 实战

本节摘要：物理内存保护是站在物理地址层面的硬关卡：机器特权级用有限条目划出区域并绑定读写执行权限，监督级与用户级的一切访存都从这里过安检。本节拆解三种匹配模式的适用场景、优先级与锁定语义，并用一次"监督级莫名其妙访存故障"的排错把配置细节落成肌肉记忆。

一个反直觉的事实

很多人以为开了分页就有了一切保护——反例是裸机与固件世界：没有 MMU 的微控制器上，用户程序与固件共享同一个物理地址空间，页表根本不存在；即便在有页表的服务器芯片上，固件私有的安全内存也不该出现在操作系统的任何映射里，哪怕它误建了映射。这两类需求都指向同一件工具：不依赖页表、直接对物理地址生效的权限关卡。PMP 就是这件工具——一组数量有限（常见八到十六条）的区域条款，每条绑定一段物理地址范围与读、写、执行三个权限位，凡是监督级与用户级发出的访存，硬件在物理地址层自动核对。

规则的两条主线要先立住。其一，默认拒绝：监督级与用户级的一切访存，在没有条款放行时一律失败；条款是白名单，不是黑名单。其二，机器级默认畅通：M-mode 的访存不受 PMP 约束，除非命中一条带锁定位的条款——这条例外是固件给自己上锁的机制，锁上的区域连机器级自己都进不去，直到下次复位。优先级规则同样干脆：条款按编号从零开始依次核对，第一条匹配的条款说了算，后面的统统不再看——想要"窄区域例外于宽区域"，就把窄的排在前面。

条款 anatomy：两个寄存器一组

每条条款由一对寄存器描述：配置寄存器（pmpcfg0 到 pmpcfg15，每字节管一条）与地址寄存器（pmpaddr0 到 pmpaddr15）。配置字节从低到高是：读、写、执行三个权限位，两位匹配模式选择，一位锁定位。地址寄存器存的是物理地址第十位以上（粒度按四字节对齐折算），具体语义随匹配模式变化。

三种匹配模式各伺候一种场景。TOR（区间顶模式）语义最直白：当前条款的地址寄存器是区间顶，前一条条款的地址寄存器是区间底——任意起止的区间，适合划分形状不规则的区域，代价是消耗相邻两条才能精确框一段。NA4 是四字节精确匹配，最小粒度，适合给单个寄存器组或单个表项设防。NAPOT（二的幂次对齐区间）最常用：把地址低位写成 0111 形式，一表示范围加倍，一段任意大小的二的幂次区间只需一条条款——固件划大块安全区几乎都选它。

锁定位的语义值得单独强调：一旦置位，本条款连同其地址寄存器一起冻结，机器级自己也无法改写，直到复位。安全启动流程常用它实现"上电后固件划界、此后任何人（包括被攻陷的固件后续阶段）都无法扩权"的硬承诺。

两个补充语义能让配置工作少踩空。粒度对齐：硬件声明的最小保护粒度可能大于四字节（常见的是与内存管理粒度一致），NAPOT 编码的低位表示要按实际粒度折算，配置前先读实现说明。代行访存：当机器级替更低特权级执行访存（比如固件为用户程序搬运数据）时，权限检查按哪个身份算，由状态寄存器里的代行访存位决定——搬运用户数据前忘了开这一位，PMP 会按机器级身份放行，安全边界悄悄失效。这类开关平时不显眼，安全审计时都是必查项。

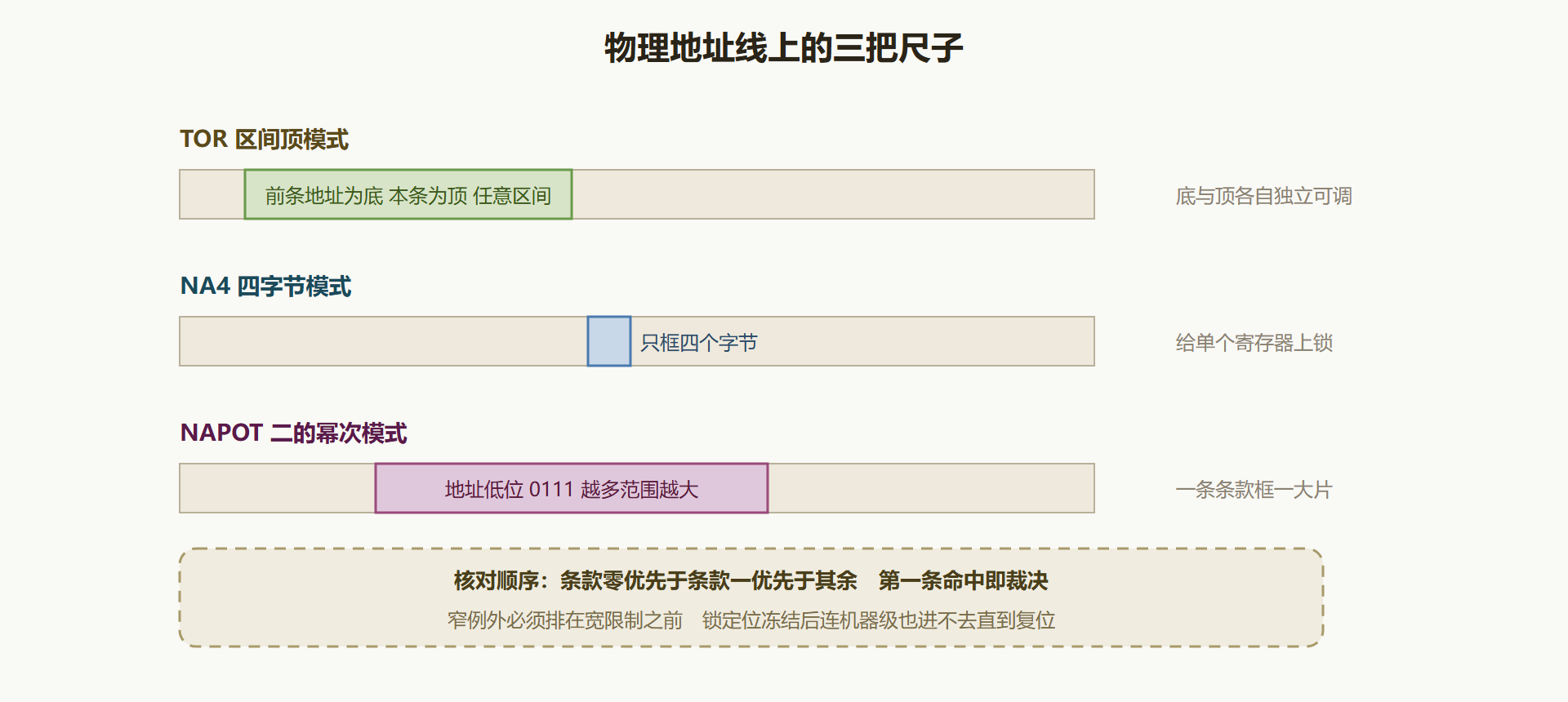

图 4-3 三种匹配模式与优先级

工程现场：监督级访存故障排错

背景：某定制板卡上，固件为保护一段加密密钥存储区，用 NAPOT 条款把主存顶部十六 MiB 设为"机器级专有"（权限位给读与写、锁定位置一），其余区域放开。系统进入 Linux 后，驱动在读一帧 DMA 缓冲时稳定复现访存异常，mcause 报存储访问故障，mtval 指向的地址恰好落在主存顶部附近。

操作：按三层安检图定位。页表层：内核确认该虚拟地址有合法映射，翻译层洗清嫌疑；PMP 层：机器级读出全部条款逐条核对，发现条款一是一条早前调试时留下的宽域 TOR 条款，把主存顶部一直到物理内存末端都划给了机器级专有，且排在了正式的放行条款之前——按"第一条命中即裁决"的规则，放行条款永远轮不到说话。

结果：删除调试遗留条款、调整条款顺序（窄的例外在前、宽的放行在后），重新上电后驱动正常。顺带把全部 PMP 配置导出存档，纳入启动检查单。

解读：这个案例浓缩了 PMP 排错的三个要点。其一，页表正常不代表访存无恙——物理层的关卡独立于翻译层，三层安检必须各查各的。其二，条款顺序是语义的一部分：同一个配置集合，排列不同结果完全不同，审计时要按编号全序读。其三，故障地址与条款区间的对号入座是关键动作——把 mtval 的地址换算到条款区间图上，命中哪条一目了然，比反复试错高效得多。

变式：把密钥区的锁定位从一改零、再从监督级发起访问，观察异常消失——验证锁定位只管"谁能改条款"而权限位管"谁能进区域"，两者正交；再把一条条款改成只执行、不读写，往该区域加载一段纯代码并执行，验证"不可写代码区"这一防注入手法在 PMP 上的落地。

与页表的关系：互补而非替代

收尾把两者的分工说透。页表管"虚拟世界的秩序"：进程隔离、按需映射、换页调度，粒度细到页、数量近乎无限；PMP 管"物理世界的底线"：条目少、粒度粗（细到四字节、粗到整个内存）、机器级专属。安全模型上它们是纵深防御的两道线——内核被攻破时，页表形同虚设，但 PMP 锁定的密钥区依然进不去；固件出漏洞时，PMP 条款本身又被锁定位保护。设计安全启动链时，惯例是越早的阶段划越多条款并上锁，把后续所有阶段的权限天花板钉死。对无 MMU 的微控制器，这套机制还要兼职页表的角色：用户任务与固件的隔离全靠几条 PMP 条款——这也是为什么低功耗芯片上 PMP 条目的数量与灵活性是选型时的硬指标。

本节要点回顾

• 白名单语义：监督级与用户级默认拒绝，条款是许可；机器级默认畅通，除非被锁定条款拦下；
• 三条尺子：TOR 量不规则区间、NA4 精确四字节、NAPOT 一条框二的幂次区域，按形状选；
• 顺序即语义：第一条命中条款终审裁决，窄例外必须排在宽限制之前；
• 锁定位与权限位正交：前者管条款本身能否被改，后者管区域能否被进，安全设计两根轴；
• 三层安检各查各的：页表清白不代表放行，mtval 地址落到条款图上才能终审定罪。

物理地址的关卡立住了。但多核系统里还有一个更隐蔽的问题：同一份数据在多个缓存里的副本，谁先谁后、谁真谁假——下一节进入弱内存模型的世界。
