5.2 虚拟化 H 扩展与安全扩展

5.2 虚拟化 H 扩展与安全扩展

本节摘要：一台物理机器如何同时、安全地伺候多个租户，加密数据如何在不拖慢协议栈的前提下被硬件原语加速——虚拟化扩展与安全扩展分别回答这两个问题。本节拆解两阶段地址翻译的完整链路，再盘点标量加密指令家族的能力边界与适用分野。

让每个租户都以为拥有整台机器

第四章建立的页表世界里，操作系统的权威来自监督级：它建页表、管翻译、拦异常。可一旦这台机器要跑多个互不信任的操作系统——云主机的标准形态——监督级本身就成了需要被管的对象。虚拟化扩展的解法是在特权级模型上再叠一层：监督级获得"管理虚拟机"的能力，虚拟机里的操作系统跑在"访客监督级"，地址翻译从此做两遍。

两阶段的分工需要画清楚。第一阶段是访客视角：客户虚拟地址经客户操作系统自己的页表，翻译成"客户物理地址"——访客以为的物理地址。第二阶段是宿主的裁决：客户物理地址再经宿主监督级维护的第二阶段页表，翻译成真实物理地址。第二阶段页表的基址住在 hgatp 寄存器，与第四章的 satp 形成镜像结构；访客自己的页表基址则挪进 vsatp，与宿主的 satp 各管各的。三套寄存器互不越界，隔离就这样立起来。

这里有个设计上极聪明的细节：访客的页表本身存放在访客物理地址空间里，而硬件查访客页表时拿到的地址是客户物理地址——它还得再做一次第二阶段翻译才能摸到真实的页表项。也就是说，两阶段翻译不是"先做一遍再做一遍"的串行调用，而是嵌套递归的：查第一阶段的表，每一步表项访问都可能触发第二阶段的查表。第一遍读这段描述容易眩晕，配合下图走一遍就通了。

注意"访客页错误"这条支路：它是虚拟化的核心机关。第二阶段翻译失败时，硬件把异常上报给宿主监督级，宿主拿到出错的客户物理地址后可以自由处置——分配一张真实内存页（缺页调度的入口），或者发现地址落在设备区间、干脆用软件模拟一次外设访问（MMIO 虚拟化的正路）。一处机制，同时支撑内存调度与设备模拟两件大事。

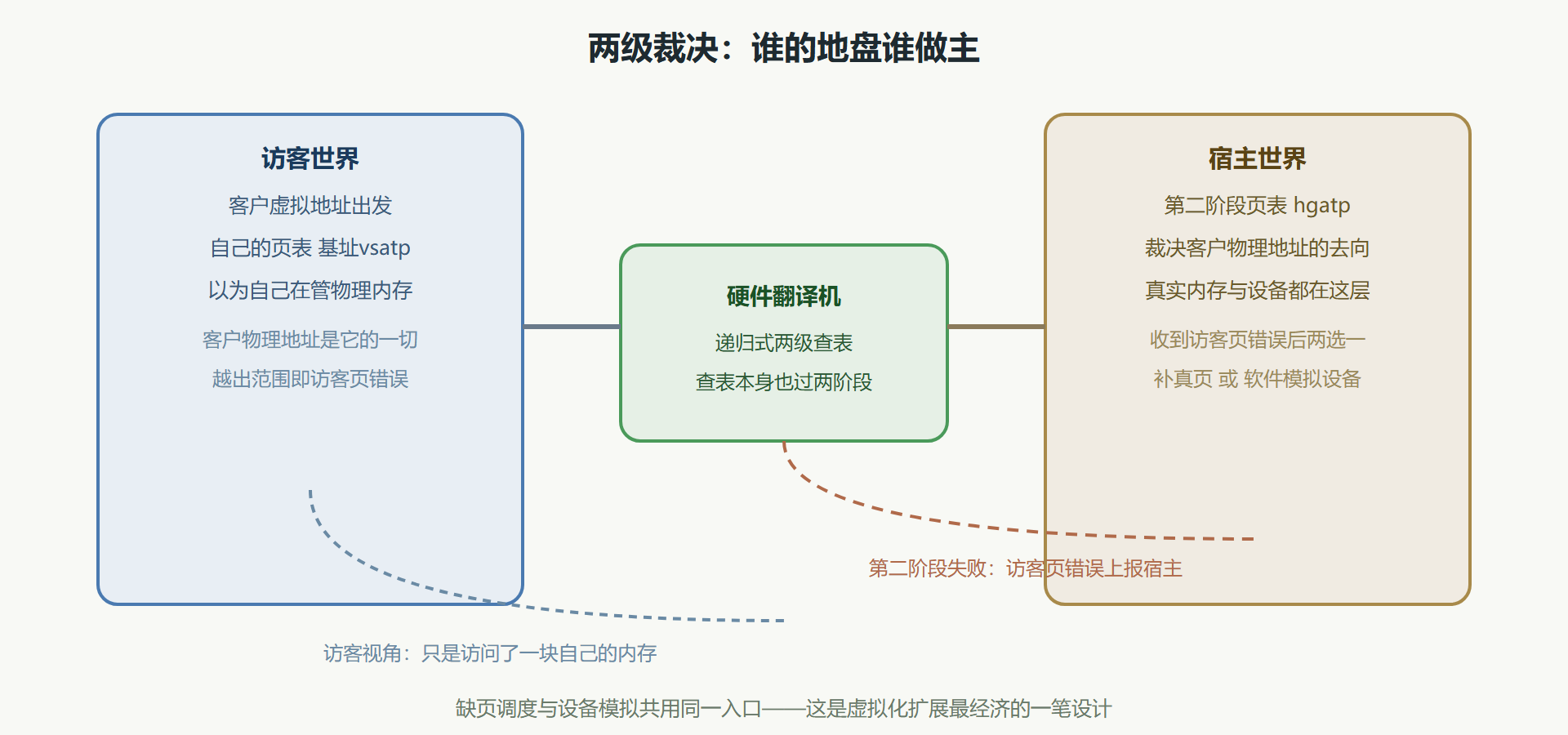

图 5-3 两阶段翻译与访客页错误

配套机制还有三样，点到为止：中断注入（宿主把中断标记到访客的中断待决寄存器，模拟设备节奏）；hfence 类指令（两阶段翻译缓存各有各的冲刷命令，混用无效）；以及访客专用的加载存储指令族，供宿主以"替访客看一眼"的方式访问访客地址空间。

值得多写一句的是停等指令的虚拟化语义：访客执行等待指令时，硬件不是真停，而是把该 hart 标记为"访客等待"状态交还宿主——宿主可以选择调度别的任务上来，或维持原样等中断注入唤醒。这个细节决定了虚拟化环境的调度粒度，也解释了为什么虚拟化扩展必须与中断注入协同设计：等待与唤醒是一对机制，拆开哪一半都不完整。

加密原语：标量指令能帮到哪一步

下半场看安全扩展族。它的构成思路与向量扩展截然相反：不给大容量寄存器组，只在标量指令集里加一小撮高价值原语——分组密码（主流分组与国密分组各成一组）的单轮函数指令、哈希函数的消息字变换指令、以及常数时间要求的辅助指令。设计逻辑很直接：TLS 握手与记录层加密这类负载里，热点是成百万次重复的同一种轮函数，把一轮的布尔与移位操作压缩成一条指令，协议栈性能立竿见影，且标量实现不依赖宽向量硬件，最弱的芯片也能受益。

家族里还有两个特殊角色值得认识。熵源接口：硬件随机数以专用 CSR 的形式暴露，规范强制访问控制——只有特权级明确授权的代码才能读，防止任何进程偷窥随机数流稀释其质量。密钥保管方案（尚在标准化推进中）：把长期密钥放进硬件保护的专用存储，软件只能"用"不能"读"，加密操作引用密钥句柄完成——这是把"密钥不下芯片"从安全协处理器的专属能力拉回主核的努力。

选型的分界线要划清：负载以大量规整的分组加密数据块为主（如磁盘整卷加密、大流量转发），外部加密加速器或向量加密扩展吞吐更高；负载是协议栈握手、证书校验、短消息加密这类碎片化场景，标量加密指令的零拷贝、零切换开销反而占优。三个选项不是竞争关系，而是带宽谱系上的三个档位。

工程现场：一次云主机内存隔离的验证

背景：团队在自研八核芯片上启用虚拟化扩展，宿主跑原生内核，起两台访客虚拟机，压力验证隔离性。

操作：给访客甲分配物理区间的前半段，访客乙后半段；在访客甲内故意构造越界访问，地址落在乙的区间。硬件路径：甲的两阶段翻译在第二阶段命中无权限，抛访客页错误；宿主的缺页处理程序捕获，读出错地址与出错来源，直接把该访客标记为异常并终止——乙全程无感。

结果：隔离验证通过；附带发现一个性能现象——访客内频繁缺页时，两次查表叠加让页错误处理耗时接近单阶段的两倍，调大访客的预分配池后恢复常速。

解读：验证实验揭示了虚拟化扩展的成本结构：翻译路径翻倍、页错误路径翻倍，代价集中体现在内存密集与缺页频繁的负载上。工程结论是老生常谈却常被忽略的一条——虚拟化不是免费的隔离，租户的内存行为特征决定了你要付多少翻译税。

变式：把访客的设备中断从直通改成注入模式，观察网络吞吐与延迟的变化；再在标量加密扩展上跑一遍协议栈握手，与软件库版本对比首包耗时——两个变式分别丈量中断注入与加密原语的真实收益。

本节要点回顾

• 特权级再加一层：访客监督级让操作系统本身成为被管理对象，三套页表寄存器各管各的；
• 两阶段是递归不是串联：查访客页表的每一步都要再过第二阶段翻译，理解这点才能读懂性能账单；
• 访客页错误是万能入口：缺页调度与设备模拟共用同一机制，宿主的处置权就在这里；
• 标量加密指令走轻量路线：单轮函数一条指令，碎片化协议负载的最优档位；
• 熵源与密钥保管划出安全底线：随机数访问受控、长期密钥不可读，安全设计的两条硬约束。

算力与隔离的地基都齐了。下一章把镜头推进硅片内部：同一套规范，如何被雕琢成脾气迥异的处理器——流水线、乱序与自定义指令的微架构之旅。
