2.1 分层架构逐层拆解

2.1 分层架构逐层拆解

本节摘要：本节从你写下的一行 create_publisher 出发，追踪它穿过客户端库、公共层、抽象层直到 DDS 实现的完整旅程。搞清五层各自的职责边界，你就掌握了两个实战能力：判断任意故障发生在哪一层，以及理解换中间件、Python 与 C++ 混编这些操作为什么是可行的。这是第 2 章的地基，也是后面所有章节的解剖学基础。

从一行代码往下挖

上一章的排错里我们反复用 ros2 topic info 这类工具"从外部看系统"，本节换个方向：从你的代码往下看。你在业务代码里写的 create_publisher 只有一行，但它触发的初始化动作穿过了五层结构。分层是理解 ROS2 一切行为的解剖图——第 1 章那套"先配置后代码"的排查顺序，本质上就是在按层定位。

一、五层结构与其职责边界

从上到下依次是：业务代码、语言客户端库、公共层、中间件抽象层、DDS 实现。逐层说清"它有什么、它没有什么"。

业务代码层不需要多说，唯一值得强调的是：它应当只依赖客户端库的接口，一旦直接 include 底层头文件，分层带来的可替换性就毁了。

客户端库层（rclcpp 与 rclpy）是你最熟悉的一层，负责把 C++ 与 Python 的习惯用法翻译成对公共层的调用。它做了三件实事：回调与执行器调度（第 3.1 节的主角）、类型安全的发布订阅封装、参数与生命周期等高层特性的语言化包装。C++ 与 Python 两个库的能力面并不完全对等——实时相关的高级特性 rclpy 覆盖得少——这是混编项目里"关键节点用 C++ 写"的直接原因。

公共层（rcl）是个容易被忽略却极聪明的存在。它用 C 语言实现了一套与语言无关的核心逻辑：节点与话题的管理、参数服务的协议、事件的处理。正因为有它，rclcpp 与 rclpy 才不必各写一遍核心逻辑，绑定层只做"翻译"。当你发现 C++ 和 Python 的行为在某个细节上一致得可疑，答案几乎总在 rcl 里。

抽象层（rmw）是可替换性的关键。它定义了一组最小接口：发布、订阅、服务、发现、序列化。任何 DDS 实现，只要实现这套接口，就能被 ROS2 使用。你的代码从不接触具体实现——这就是第 1.3 节里改一个环境变量就能换中间件的原因。

DDS 实现层（Fast DDS、Cyclone DDS 等）负责真正脏活：发现协议、线上格式、传输可靠性、QoS 执行。不同实现在性能、资源占用、平台支持上各有取舍，嵌入式场景偏爱 Cyclone 的轻量，工业场景有人选商业版 Connext 换取工具链支持。

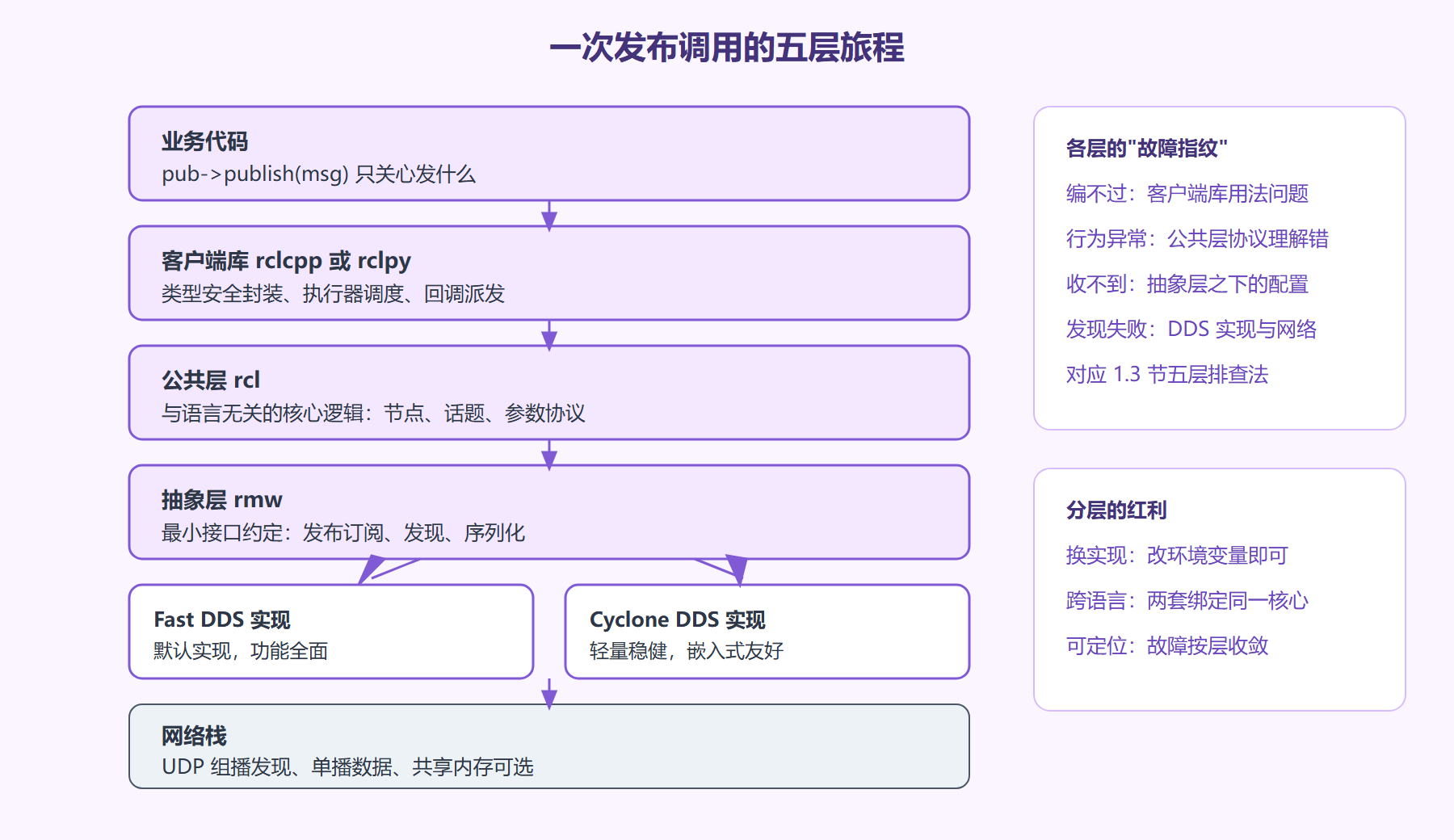

图 2-1：从业务代码到网线的五层旅程

二、接口描述：跨语言的钥匙

分层结构里还有一个横向角色值得单独说：rosidl 接口描述系统。你定义一个消息，只需要写一个文本描述文件，rosidl 会为 C、C++、Python 乃至 Rust 等语言生成对应的类型代码与序列化逻辑：

# 消息定义：MyTelemetry.msg，文本描述，与语言无关
std_msgs/Header header      # 时间戳与帧 ID
float32 battery_voltage     # 电池电压
uint8 error_flags           # 错误位掩码
​

// C++ 与 Python 用的都是同一份描述生成的类型
auto msg = my_pkg::msg::MyTelemetry();
msg.battery_voltage = 11.7f;
pub->publish(msg);
​

这套机制解释了一个高频疑问：C++ 节点发的消息，Python 节点为什么能直接收？因为两端根本没有"各自实现"序列化——它们调用的是同一份描述生成的同构代码，线上格式天然一致。也因为它，第 5 章的传感器标准接口才可能成为生态公约：所有厂商的激光雷达驱动都发同一类型的 LaserScan 消息，下游算法无需关心雷达是谁家的。

三、工程实践：分层视角下的三个取舍

取舍一：要不要自己指定 DDS 实现？ 默认实现（Humble 及之前是 Fast DDS，之后有变化）在多数场景够用。我更倾向在两种情况下主动换：板载资源紧张的嵌入式平台换 Cyclone DDS，实测内存占用更低；或在万兆大数据流场景下两者都做基准测试再定。换法只需设环境变量 RMW_IMPLEMENTATION，但记得全机统一——1.3 节的教训。

取舍二：能不能绕过抽象层直接用 DDS API？ 技术上可以，工程上几乎总是错的。直接用 DDS API 能拿到更细的 QoS 控制与监听能力，但代码从此绑定具体实现，RMW 抽象的全部红利归零。真实需求里，九成"我需要底层 API"的场景，用 QoS 策略或事件回调就能解决。

取舍三：分层带来的开销要不要优化？ 每一层都有薄薄的转换开销，对 1 kHz 控制环这类极端场景，进程内通信路径（第 4.2 节的组合式开发）可以把序列化整个绕开。但在那之前，请先用数据证明开销真的是瓶颈——多数项目怀疑分层开销，实际瓶颈在回调阻塞。

💡 关键直觉：排查任何通信问题时，先问自己"这个症状属于哪一层的故障指纹"。编译错误在客户端库层，行为诡异在公共层，收不到在抽象层之下，发现失败在网络层。把症状翻译成层，就翻译成了排查动作。

四、一个值得动手的层间观察实验

读图不如做一次实验，五分钟就能把分层从概念变成手感。在同一个收发对里故意制造三类不同层的故障，观察症状的差异：第一类，把订阅回调里的消息类型写错一级，编译期直接报错——客户端库层的类型安全在工作；第二类，把订阅端可靠性改成可靠去收最优传输的发布，编译通过、运行静默——故障滑到了抽象层之下；第三类，让防火墙拦掉组播，节点之间彻底互相看不见——病灶落到了 DDS 实现与网络层。

三类故障的症状递进规律值得记牢：越靠近上层的故障越"吵"，编译器、异常、日志会喊；越靠近下层的故障越"静"，系统照常运行，只是不通信。这解释了本册排错章节反复强调工具取证的原因——下层故障没有报错可读，只有证据可查。

顺带回答一个混编项目的高频疑问：Python 与 C++ 节点混用时，行为差异出在哪一层？答案通常在客户端库层——rclpy 与 rclcpp 在回调触发时机、参数服务实现等细节上不完全对等，而公共层之下完全同构。所以混编项目的疑难杂症，先查绑定层文档，再怀疑底层；反过来，凡是能在命令行工具里稳定复现的现象，多半与语言绑定无关。

这个实验还有一个隐含收益：它训练的是"层归因"的直觉。团队新人做一遍这三类故障，比读三遍架构图记得牢——故障指纹与层的对应关系，本来就是这本册子反复出现的线索。

本节要点回顾

• 五层职责：业务代码、客户端库、公共层、抽象层、DDS 实现，每层有独立的故障指纹；
• rcl 是跨语言的核心，rclcpp 与 rclpy 只是两件"翻译外套"，能力面有差异；
• rmw 抽象让实现可插拔，换中间件是环境变量级别的操作，但全机必须统一；
• rosidl 接口描述是跨语言互操作的钥匙，一份描述生成多语言同构代码；
• 绕过抽象层直接用 DDS API 会毁掉可替换性，绝大多数需求 QoS 就能覆盖。

下节进入 DDS 内部：发现协议如何在没有服务器的情况下工作，QoS 合约如何改写通信行为。
