6.2 Nav2导航框架实战

6.2 Nav2 导航框架实战

本节摘要：地图有了，本节让机器人自主走起来。Nav2 是 ROS2 官方导航栈，本节抓它的三个核心机制：代价地图如何把"哪里危险"量化成分层叠加的网格，全局规划与局部控制如何分工处理"走哪条路"与"这一秒怎么动"，行为树导航器如何组织任务与恢复。全程以 NavigateToPose 动作为主线——你将看到第 3 章动作三段式的教科书级实战。

导航栈在解决什么问题

给机器人一个目标点，它要做的事比"走过去"多得多：现在在哪（定位）、路怎么走（规划）、眼前这秒怎么动（控制）、卡住了怎么办（恢复）。Nav2 把这四件事拆成一组独立的生命周期节点，用行为树编排。理解它的最快路径不是读参数表，而是跟着一次真实的导航任务走完全程，看数据如何在节点间流动。

一、代价地图：把世界翻译成危险网格

Nav2 的核心数据结构是代价地图——一张与地图同分辨率的网格，每格一个代价值：空闲可走、未知、致命（障碍本体）、膨胀（离障碍越近代价越高）。机器人规划时绕开高代价区域，就像水流绕开石头。

代价地图不是一张图而是多层叠加，每层回答一个问题：

膨胀半径是最值得花时间调的参数：它应当等于"机器人外接圆半径加安全余量"。设小了机器人家具蹭墙，设大了窄走廊直接判死路——很多"明明能过却绕路"的问题，病灶就是膨胀半径贪大。另一个高发误区是把它当成速度相关量：其实决定安全余量的是控制精度与感知延迟，高速场景该调的是控制频率，不是无脑加膨胀。

二、两级规划：战略与战术的分工

Nav2 把"走过去"拆成两级。全局规划器（如 NavFn 或 Smac）在静态代价地图上算一条从当前位置到目标的路径——它管战略，只在目标下发或路径失效时重算，频率低。局部控制器（默认 DWB）只负责跟踪这条路径的"下一小段"——它管战术，以 20 Hz 的频率在局部代价地图上实时微调速度指令，躲开突然出现的行人。

# 用动作接口下发一次导航（3.2 节的动作在实战中的样子）
ros2 action send_goal /navigate_to_pose nav_msgs/action/NavigateToPose \
  "{pose: {header: {frame_id: map}, pose: {position: {x: 3.2, y: 1.5}}}}" --feedback
# feedback 流（节选）
# distance_remaining: 2.87
# estimated_time_remaining: 11.5
# number_of_recoveries: 0
# 结果
# status: SUCCEEDED
​

反馈流是调试导航的黄金观测点：distance_remaining 不减说明机器人在原地打转；number_of_recoveries 持续增长说明路径反复失效。两级分工的失败语义也不同：全局失败（起点或终点在致命区）立刻返回失败；局部失败（当前段被堵）先触发恢复行为，恢复无效才升级为任务失败。

三、行为树与恢复行为：卡住了怎么办

导航器内部是一棵行为树：主干是"规划、跟随、若失败则恢复、重试"。恢复行为按代价从低到高排队：先清除代价地图（可能是传感器噪声污染了障碍层），再原地旋转（可能是雷达盲区作祟），最后后退重规划（路真的被堵了）。这个排序的哲学是便宜优先——能靠"揉揉眼睛"解决的，不动腿。

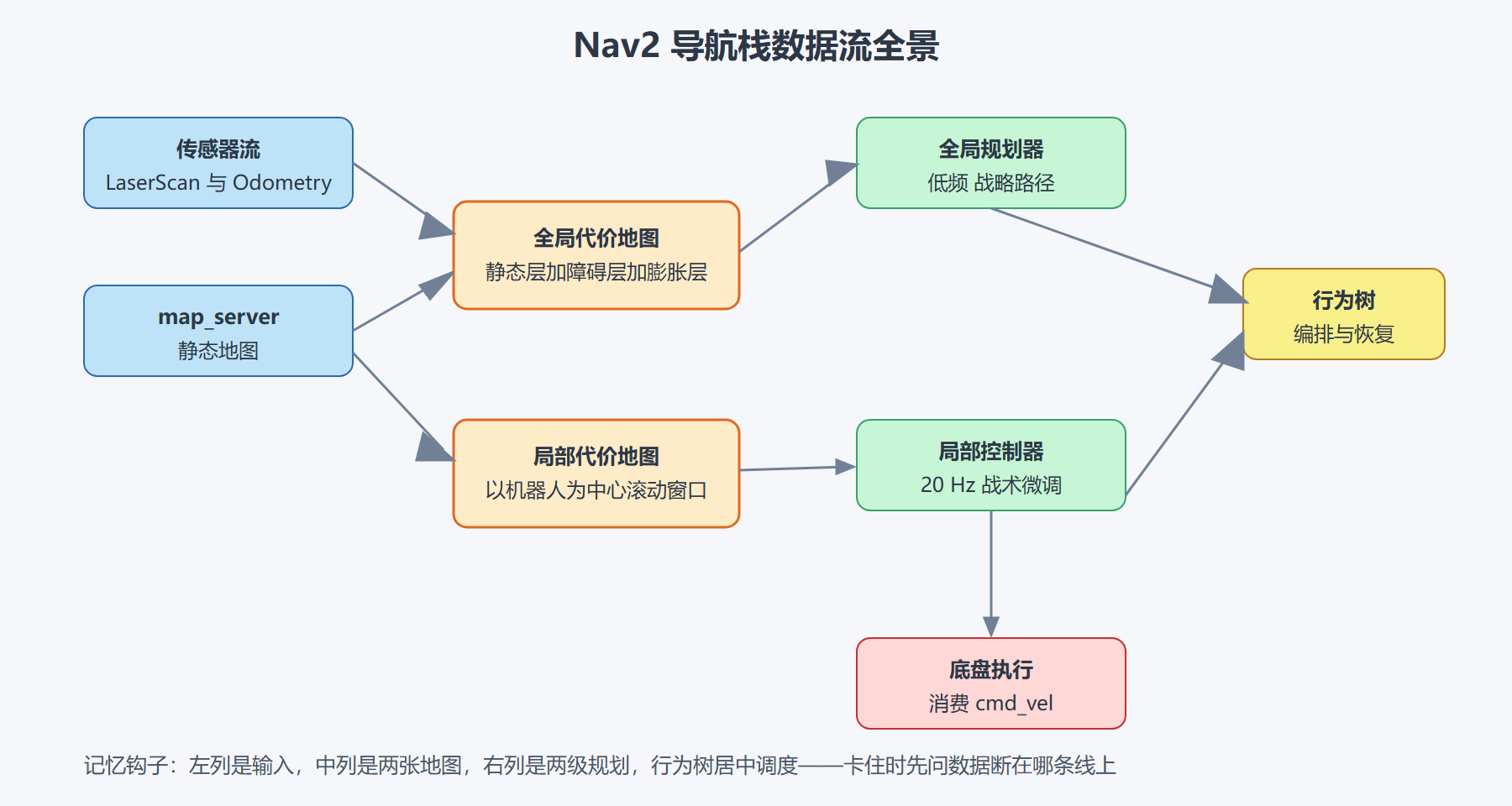

图 6-2：一次导航任务的信息流全景

四、最小可运行配置与参数聚焦

Nav2 的参数文件以长闻名（数百行），但真正决定成败的就三组。控制器组：最大速度加速度要匹配底盘实际能力，虚高的上限会让控制器输出底盘执行不了的指令，表现为走蛇形。膨胀组：前面说过，半径加代价缩放系数。恢复组：各类恢复的触发次数与超时，太敏感则任务动辄中断，太迟钝则卡死不报。

Launch 侧用 4.3 节的组合：nav2_bringup 提供现成的导航启动文件，把 map_yaml、参数文件、autostart 传进去即可；所有服务器由 lifecycle_manager 编排激活——4.1 与 4.4 的知识在这里全面兑现。

⚠️ 常见坑：use_sim_time 在仿真与实车间切换时最容易漏改——仿真里时间来自 /clock 话题，实车来自系统钟。忘了改，TF 查询会因时间戳体系不一致而超时，症状与"定位挂了"一模一样，却是纯配置问题。

五、导航栈的健康观测：三个日常必看的信号

参数之外，导航栈跑起来后的日常观测集中在三个信号上，它们分别回答"走得动吗""走得对吗""卡不卡"。

信号一：控制频率的真实值。局部控制器的标称周期是参数里写的，实际执行周期要用 hz 实测——计算超载或回调阻塞会让它悄悄掉到一半，轨迹跟踪质量随之劣化，而日志不会告诉你。信号二：恢复行为的触发频率。行为树日志里恢复行为的触发记录是系统健康的直接指标：偶尔触发正常，频繁触发说明环境、定位或膨胀参数有问题——机器人频繁"揉眼睛"，多半是看得不清。信号三：路径的抖动。RViz 里全局路径如果每次重算都大幅跳动，说明代价地图不稳定（障碍层噪声、定位抖动）或目标附近代价梯度混乱，控制器追着抖动的路径跑，速度指令必然抖。

三个信号组成一个粗筛漏斗：频率掉先查算力与回调，恢复频繁先查定位与传感器，路径抖先查代价地图稳定性。多数"导航忽好忽坏"的报告，用这个漏斗走一遍，十分钟内能把问题归到具体一层——比笼统地"调参数"高效得多。

最后补一条配置纪律：任何一组调好的导航参数，都应与一份录制的现场数据（7.4 节）配对归档。参数是答案，数据是题目；只存答案不存题目，下次换环境调参时连"当初为什么这么设"都无从考证。

本节要点回顾

• 代价地图是分层叠加的危险网格，膨胀半径等于外接圆加余量，贪大制造假死路；
• 两级规划分工：全局管战略低频重算，局部管战术 20 Hz 微调，失败语义各自独立；
• NavigateToPose 的反馈流是导航调试的主观测点：距离不减与恢复计数是两大异常信号；
• 恢复行为便宜优先：清图、旋转、后退，能不动腿就不动腿；
• 参数聚焦三组：控制器能力、膨胀、恢复策略；仿真实车切换必查 use_sim_time。

轮式机器人会走了。下一节换一个主角：机械臂如何在三维空间里规划出无碰撞的轨迹。
