2.2 冗余设计：为故障而设计
2.2 冗余设计：为故障而设计
本节摘要：冗余是用钱和复杂度换可用性的系统化学科。本节梳理 SCADA 里五类典型冗余对象（通道、网关、采集服务、网络、电源），对比主备热备、双机双网、环形网络三种主流手法，给出冗余配置的验收标准——切换时间、数据完整性、告警一致性——并提醒最容易被忽略的一课：没有演练过的冗余等于没有冗余。
先问一个反例式的问题
某项目验收材料里写着「系统采用双机热备，可用性达到 99.9%」。验收组要求当场拔掉主服务器电源演练，结果备机接管后操作员站全部掉线——画面服务配置里写死了主机的 IP。材料上的 99.9% 和现场的零分之间，差的不是设备，是切换路径没有被验证过。冗余设计的第一课：冗余是「设计 + 实现 + 演练」三件事，少一件都不算数。
一、先列冗余对象，再谈手法
不是所有部件都值得冗余。先把系统的单点列出来，按「故障概率 × 停摆代价」排序，把预算花在刀刃上。SCADA 里典型的冗余对象有五类：
通道冗余。 站端到中心的通信链路走两条物理上分离的路由：主用光纤环网，备用无线或运营商专线。设计要点是两条通道不能共享同一条沟、同一座桥、同一个光交接箱——物理同沟的「双路由」在施工挖断时是双双殉职的。
网关冗余。 站端边缘网关双机，或采用双电源双网口工业级设备。断链缓存能力是网关冗余的隐性关键：切换期间的数据要补传，不是丢掉。
采集服务冗余。 中心前置服务器双机热备，主机负责轮询与接收，备机同步状态。切换时最怕「重复遥控」——主备同时给同一台泵发启动指令。所以采集服务的冗余必须带命令互锁：同一时刻只有一台有发令权，切换时要先收权再放权。
网络冗余。 中心局域网双星结构（两台核心交换机、每台服务器双网卡各上联一台）或全环网结构（工业以太网环网协议，断一点绕行）。
电源冗余。 双路市电加 UPS，现场站配后备电池。多数「系统宕了」的现场事故，最后追到根源都是配电——电源冗余的性价比高于一切服务器冗余。
二、三种主流手法与各自代价
主备热备：一台工作、一台监工，心跳断了备机接管。代价是备机平时不产出；风险点是「脑裂」——两台都认为自己是主机，同时发令。工程上用独立心跳线加仲裁机制压住脑裂风险。
双机双网：两套并行的采集与网络，客户端同时连两套。可用性最高、造价也最高，适合遥控风险高、中断代价大的调度中心。风险点是数据一致性：两套系统的报警确认状态、人工置数要保持同步，否则操作员看到两个「真相」。
环形网络：所有节点串成环，断一点自动绕行，恢复后回切。造价介于两者之间，是工业现场的性价比之选。要点是环网协议的收敛时间要与业务容忍匹配：毫秒级倒换的环网协议贵，百毫秒级的便宜，泵站轮询业务用后者绰绰有余。

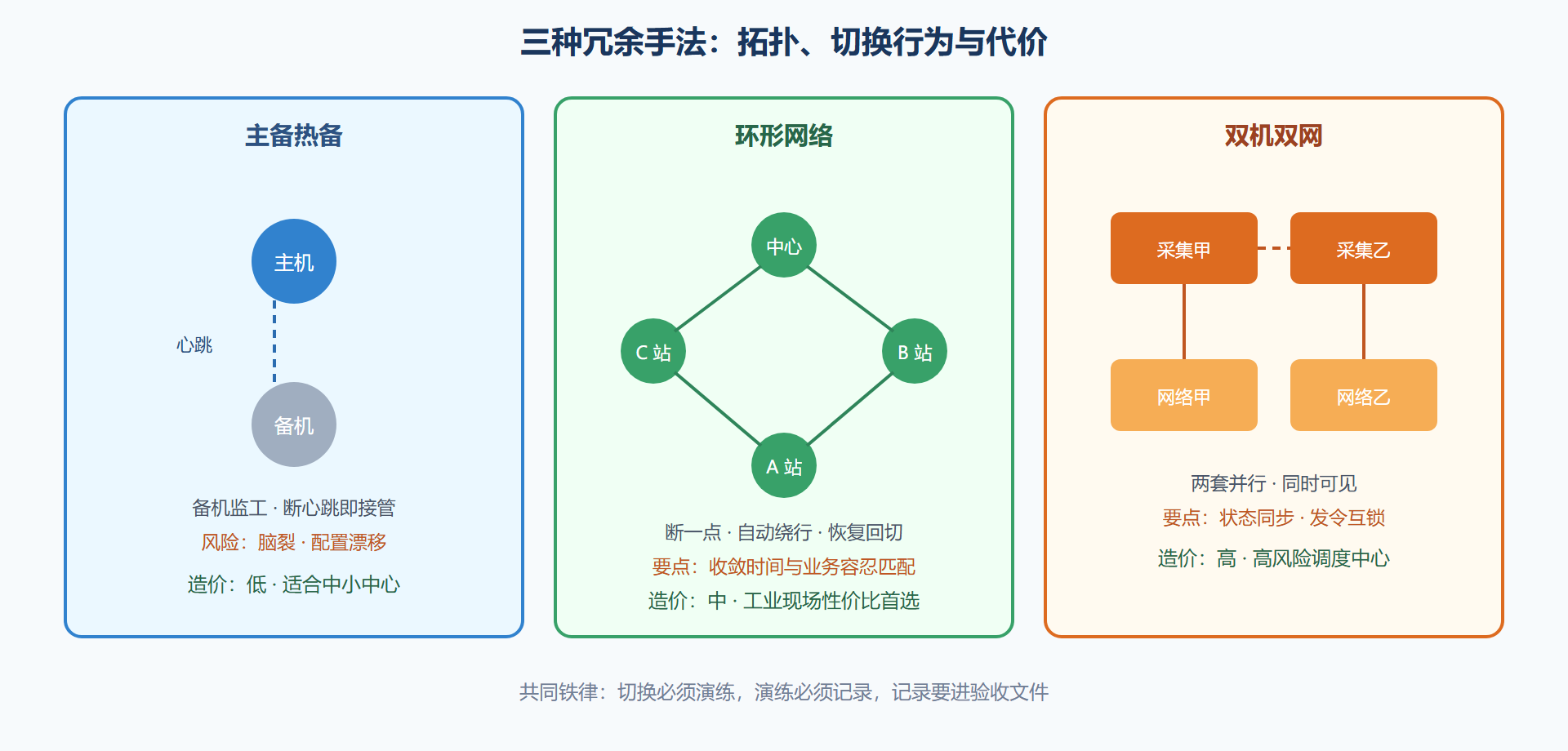

图 2-2 三种冗余拓扑与切换行为对比
三、切换验收：三个硬指标
冗余验收不能停留在「有备机」。三项硬指标必须实测：
切换时间。 从注入故障到业务恢复的时长。采集服务热备通常要求秒级（比如不超过十秒）；环网倒换看协议，百毫秒级即可满足轮询业务。切换时间的验收方法简单粗暴：拔电源、拔光纤，掐表。
数据完整性。 切换窗口内的数据不能丢。验法是切换前在站端注入若干变化量，切换后到历史库里核对曲线是否连续、缓存数据是否补传完整。
告警与状态一致性。 切换后新主机上的报警确认状态、人工置数、遥控闭锁标志必须与切换前一致。这一项最容易漏验，也最容易在真实事故中造成「二次误判」——操作员以为已经确认过的报警又弹出来，第一反应往往是系统坏了，而不是去看工艺。
四、案例：一次演练暴露的三个问题
某调度中心的年度演练，剧本是「主机电源故障，备机接管」。演练实录值得逐条读：拔电后，备机十五秒内完成接管，切换时间达标——但，第一，两台操作员站因为写死主机 IP 掉线，靠手工改配置才恢复，暴露「冗余服务依赖单点配置」；第二，切换窗口内三号泵站一批流量数据丢失，暴露网关缓存参数配置过短；第三，恢复主供电后，原主机自动抢回主机角色，导致第二次切换，暴露「回切策略」没有定义。三个问题里没有一个与设备选型有关，全部是设计遗漏与参数疏忽——这正是演练的价值：它检验的不是设备，是设计闭环。
变式思考：如果演练剧本换成「主备同时断电再恢复」，上述三个问题之外还会暴露什么？把这个问题带进你们的下次演练，答案通常比预想的难看。
五、冗余之外的韧性手段
冗余不是提升可用性的唯一手段，另外三件武器经常被遗忘，而它们的性价比往往更高。手段一：降级运行设计。 明确写出「失去某组件后，系统保留哪些能力、放弃哪些能力」：失去中心，站端自治维持本地供水；失去一条通道，轮询周期自动放宽一档而非全军压上备用通道。降级剧本写清楚并演练，系统在故障时表现出的是「从容变少」而不是「慌乱崩塌」。手段二：快速恢复能力。 备件常备与更换 SOP（控制器、网关、电源模块整备件各留合理数量），恢复时间目标明确——一支训练有素的更换流程，能把四小时的外购等待压缩到半小时。手段三：防误操作设计。 冗余系统切换期是最容易误操作的时刻：切换按钮加确认、切换期间遥控自动闭锁、状态指示一眼可辨。这些不是可用性指标，是「不把小事故放大成大事故」的韧性设计。
三类手段与冗余的关系是互补而非替代：冗余保「不断」，降级保「失守不灾难」，快修保「断了能回」，防误保「救人时不添乱」。设计文档里建议为每类对象写一行「失效剧本」：它坏时会怎样、系统如何降级、谁来恢复、多久恢复——能写出这四问答案的架构，才算真正「为故障而设计」。
六、冗余设计的成本账
为决策者准备一笔明白账。冗余的成本不只是设备翻倍的三部分：初始投资（设备与安装，通常可见）；运维复杂度（主备一致性维护、演练组织、故障切换的技能要求，常被低估）；故障面变化（冗余机制自身也会坏——切换逻辑失灵、脑裂、备件版本落后，都是新增的故障模式）。收益侧同样有三笔：中断损失规避（按业务每小时损失折算）、非计划停机减少（统计口径的历史数据）、检修窗口灵活化（有冗余才能不停机检修，这笔隐性收益最常被忽略）。
水厂项目的经验口径：中控核心与广域通道做全冗余（中断影响面大、损失难估）；单站网关做「设备可靠 + 缓存兜底」而非双机（单站影响面有限、双机投资与运维不划算）；末端仪表不做冗余、用维护与备件保可用性。冗余决策的纪律一句话：为「断不起」的环节买冗余，为「断得起」的环节买流程。
本节要点回顾
- 先排序再花钱：按故障概率乘停摆代价给单点排序，通道、网关、采集服务、网络、电源五类对象逐一过。
- 三种手法三种代价：主备热备便宜但要防脑裂，环网性价比高要匹配收敛时间，双机双网可用性最高要管好状态同步。
- 切换验收三指标：切换时间掐表实测、数据完整性核对曲线、告警状态一致性逐项确认。
- 演练是冗余的最后一道工序：没演练过的冗余等于没有冗余。
冗余解决「坏了怎么办」，下一节解决「长了怎么办」：扩展性与开放性的设计契约。
