SCADA系统设计

SCADA系统设计：工业神经中枢的构建哲学与时代使命

当一座现代化炼油厂在凌晨三点悄然调整催化裂化装置的进料比，当跨省输电网络在毫秒级响应中重分配潮流以抵御雷击扰动，当城市供水管网依据实时压力梯度自动启停加压泵组——这些看似静默的决策背后，正有一套无形却坚韧的“工业神经系统”在持续搏动。它不喧哗，却决定着能源、水务、交通、制造等命脉行业的呼吸节奏；它不耀眼，却是数字时代基础设施最底层的逻辑锚点。这，就是监控与数据采集系统（Supervisory Control and Data Acquisition, SCADA）——不是工具，而是工业文明在自动化纵深演进中凝结出的认知范式；不是软件堆叠，而是一套融合物理世界理解力、通信确定性、人机协同智慧与系统韧性哲学的综合性设计科学。

我们今天所谈论的“SCADA系统设计”，绝非一张I/O点表、一套组态画面或一次通信协议选型的技术操作。它是站在工业系统全生命周期的高度，对“如何让人类意志可靠地延伸至百公里外的阀门、毫秒级介入千台电机的运行状态、在混沌噪声中萃取真实过程本质”的根本性回答。它既是工程实践的终点，更是系统思维的起点；既承袭自二十世纪工业自动化的厚重积淀，又正被人工智能、云边协同与零信任安全等新范式剧烈重塑。若将现代工业体系比作一具强健躯体，那么SCADA系统便是其延展的感官、传导的神经与沉思的大脑皮层——而“设计”，正是为这具躯体赋予感知精度、反应速度与认知深度的塑形艺术。

一、核心定位：超越“监控”的系统性认知枢纽

长久以来，“SCADA=远程看+远程控”这一朴素理解，如一层薄雾，遮蔽了其真正的战略纵深。这种简化不仅弱化了它的技术重量，更模糊了它在国家关键信息基础设施（CII）防护体系、新型电力系统调节架构、智能制造柔性产线调度逻辑中的结构性角色。

SCADA系统设计的本质，是在物理过程（Physical Process）、信息流（Information Flow）、控制逻辑（Control Logic）与人类认知（Human Cognition）四维空间中构建可验证、可演化、可问责的映射关系。它要求设计者同时是过程工艺专家、通信协议解读者、人因工程践行者与安全架构师。这不是多学科知识的简单拼接，而是以“系统涌现性”为标尺，在耦合边界上反复权衡：一个冗余通信链路的引入，可能提升可用性，却也可能因故障传播路径增加而降低整体韧性；一套高级HMI报警过滤算法，能减轻操作员负荷，但若掩盖了早期微弱振荡征兆，则可能将小扰动放大为连锁事故。

因此，SCADA系统设计首先是一种认知建模活动——它把抽象的工艺约束（如“脱硫塔入口烟气温度不得低于120℃以防冷凝腐蚀”）转化为可执行的数字规则（如\text{IF } T_{\text{in}} < 120^\circ\text{C} \land \text{duration} > 60\,\text{s} \text{ THEN } \text{ALERT\_LEVEL\_2} \land \text{LOCK\_SO}_2\_\text{INJECT}），再将该规则嵌入到具有时间戳、质量标记（Quality Tag）、历史回溯能力的数据语义框架中。这个过程，本质上是在为物理世界建立一套带时空坐标的、可计算的“数字孪生基座”。没有严谨的设计哲学，所谓“孪生”不过是浮光掠影的幻象。

图：SCADA系统四维闭环——物理过程与人类认知通过三层技术架构实现双向、带质量与时间语义的闭环交互。每层并非孤立模块，而是承载特定认知任务的“功能域”：现场层负责物理世界的保真采样与精准作用；通信层负责在不确定介质中构建确定性信道；监控中心层则承担意义生成、情境理解与意图表达的核心认知负荷。

这种闭环的稳固性，直接决定了工业系统的“心智健康度”。当某次电网频率骤降事件中，SCADA系统未能在200ms内完成从数据采集、状态估计、越限判断到告警推送的全链路响应，问题往往不出在某个PLC扫描周期，而在于设计之初对“控制-通信-计算”耦合延迟缺乏系统级建模；当某化工厂DCS与SCADA间因OPC UA信息模型未对齐导致报警泛滥，根源在于设计阶段将“数据语义一致性”误判为集成后期的技术适配问题，而非架构基石。

故而，SCADA系统设计的首要定位，是工业系统数字主权的奠基工程——它定义了谁拥有数据、数据如何被解释、决策依据是否可追溯、系统行为是否可验证。在这个意义上，一份优秀的SCADA设计文档，其价值远超代码本身，它是工业组织数字化成熟度的“宪法性文件”。

二、战略意义：从效率工具升维为韧性基石与价值引擎

若仅视SCADA为提升巡检效率、减少人工抄表的“省力工具”，便严重低估了其在百年变局下的战略分量。当前，全球正经历三重历史性交汇：极端气候频发加剧能源与水务系统运行不确定性；地缘政治紧张推动关键基础设施自主可控诉求空前高涨；AI大模型突破催生工业智能从“描述性分析”迈向“预测性干预”与“规范性优化”。SCADA系统设计，恰处于这三股洪流的交汇点，其战略意义已发生根本性升维。

第一重升维：从“可用性保障”到“韧性筑基”。

传统SCADA设计聚焦于“系统不停机”（High Availability），而新一代设计必须直面“在部分失效下仍能履行核心使命”（Resilience）。这要求设计思维从“故障规避”转向“故障共存”。例如，在广域输变电SCADA中，设计者需预设卫星通信链路中断、区域主站失能、甚至部分RTU被恶意篡改等多重失效场景，并在架构层面内置“降级运行模式”——当光纤主干网瘫痪，系统自动切换至LoRaWAN低功耗广域网传输关键遥信量；当中心服务器宕机，边缘计算节点依据本地策略库（Policy Library）自主执行负荷切改逻辑。这种韧性非靠堆砌硬件冗余，而源于设计阶段对“功能-资源-风险”的动态映射建模。正如2022年乌克兰电网遭受网络攻击后，其部分具备离线自治能力的SCADA子站仍维持了基本供电调度，印证了韧性设计的实战价值。

第二重升维：从“数据管道”到“价值炼金术”。

过去，SCADA数据常被锁在孤岛化的Historian数据库中，仅供事后查询。而今，高质量、高时效、高语义密度的SCADA数据流，已成为工业AI模型最珍贵的“燃料”。但燃料需经精炼方能驱动引擎——这正是SCADA设计的新使命：构建面向AI就绪（AI-Ready）的数据基础设施。这意味着设计必须前置考虑：

• 时间对齐性：不同厂商RTU的时钟同步精度需达±1ms，否则振动频谱分析将失效；

• 语义完备性：每个测点不仅含数值，还需绑定ISO/IEC 11179标准的元数据（如单位、量纲、校准周期、物理意义URI）；

• 上下文富集性：将SCADA数据流与设备台账、维修工单、气象API等外部上下文在数据接入层即完成关联（Context-Aware Ingestion），而非留待应用层拼凑。

麦肯锡2023年报告指出，采用“AI-Ready SCADA设计范式”的制造企业，其预测性维护模型准确率平均提升37%，计划外停机减少28%。数据本身不会说话，唯有经过精心设计的SCADA系统，才能赋予它洞察未来的力量。

第三重升维：从“封闭系统”到“生态使能器”。

新一代SCADA不再追求“大而全”的单体架构，而是作为“工业操作系统”的核心服务层，主动开放能力接口。设计者需思考：如何通过标准化的微服务API（如RESTful / MQTT over TLS），让能源管理软件调用其实时负荷数据？如何以OPC UA PubSub模式，向数字孪生平台广播毫秒级设备状态快照？如何为第三方安全审计工具提供符合IEC 62443-4-2标准的、细粒度的访问日志流？这种设计思维，将SCADA从被动的信息汇聚点，转化为主动的价值分发枢纽，支撑起跨专业、跨组织、跨地域的工业创新生态。

三、发展脉络：从继电器逻辑到认知增强的螺旋演进

回望SCADA的进化史，恰是一部工业自动化认知范式的跃迁史。它并非线性迭代，而是在技术约束、安全需求与人类认知极限的张力中，不断螺旋上升。

第一阶段：机电逻辑时代（1960s–1980s）

以硬接线继电器、面板仪表与专用RTU为标志。设计核心是“物理信号路由”——用电缆将现场开关量直接连至中央控制室指示灯，用模拟信号线传输4–20mA电流表征温度压力。此时的“设计”，本质是电气布线图与逻辑真值表的绘制。系统僵化、扩展困难、诊断依赖经验，但其确定性与透明性，至今令老工程师怀念。

第二阶段：计算机集成时代（1980s–2000s）

PLC普及、商用RTU出现、SCADA软件平台（如Wonderware、Intellution）兴起。设计重心转向“软件组态”：定义I/O驱动、建立标签数据库、组态流程图与报警列表。OPC Classic（DA）成为事实标准，首次实现跨厂商数据互通。然而，“组态”常沦为“填表游戏”，数据语义模糊，报警泛滥成灾，HMI界面信息过载——设计者开始意识到：软件的灵活性，若缺乏对过程本质的理解，反而会放大系统复杂性。

第三阶段：网络化与标准化时代（2000s–2015）

以IEC 61850（电力）、ISA-95（企业控制系统集成）、IEC 62443（工业网络安全）系列标准成熟为标志。设计范式从“功能实现”转向“标准遵从”。通信层设计需严格匹配IEC 61850 GOOSE/SV报文时序要求；系统架构需满足ISA-95的L0–L4层级划分；网络安全设计必须覆盖IEC 62443-3-3的SL2/SL3安全等级。这一阶段，设计成为一场与标准文本的深度对话，确保系统不仅是“能用”，更是“合规、可审计、可互操作”。

第四阶段：智能化与韧性时代（2015–今）

云原生SCADA、边缘智能、数字孪生、AI驱动运维成为关键词。设计挑战前所未有地复杂：如何在公有云部署中保障毫秒级控制指令的端到端确定性？如何让边缘AI模型的推理结果（如“轴承剩余寿命<72h”）无缝融入SCADA报警与工作流？如何设计一套既能满足OT实时性要求、又能兼容IT DevOps流水线的CI/CD交付框架？此时的设计，已进入“认知增强”领域——系统不仅要反映现实，更要帮助人类预见现实、理解现实、塑造现实。

这一演进并非替代关系，而是叠加与融合。今日一个新建的智能水厂SCADA，其现场层仍需严守IEC 61131-3 PLC编程规范，通信层需同时支持IEC 60870-5-104（传统）与MQTT Sparkplug（新兴），监控中心层则需在Web HMI中嵌入TensorFlow.js轻量模型实时渲染泵效趋势。设计者的智慧，正在于在历史的厚重层积中，精准识别哪些需坚守、哪些可扬弃、哪些须创生。

四、关键挑战：在确定性与复杂性的夹缝中寻找支点

越是接近工业系统的核心，设计所面临的挑战便越显本质。当前SCADA系统设计，正深陷几组深刻矛盾的张力场中，它们无法被单一技术方案消解，而需在哲学层面寻求平衡支点。

挑战一：实时性刚性与云化弹性的根本冲突

OT系统对确定性有着近乎宗教般的信仰：一个断路器的分合闸指令，必须在100ms内完成从HMI点击到现场执行的全过程，且抖动小于±5ms。而云原生架构推崇的微服务拆分、容器动态调度、网络东西向流量加密等特性，天然引入不可预测的延迟。强行将SCADA核心控制逻辑“上云”，无异于在精密钟表里塞入一团棉花。设计者必须清醒：云不应是SCADA的“大脑”，而应是其“记忆库”与“智库”。正确的架构分治是——将实时控制环（Control Loop）牢牢锁定在边缘侧（如加固型IPC或智能RTU），由其执行毫秒级闭环；而将历史数据湖、AI模型训练、高级报表、跨区域协同调度等非实时业务，卸载至云端。这要求设计文档中必须清晰划定“实时域”（Real-time Domain）与“信息域”（Information Domain）的边界，并定义二者间严格受控的数据交换契约（Data Exchange Contract）。

挑战二：安全纵深防御与操作便捷性的永恒博弈

零信任架构要求“永不信任，持续验证”，意味着每一次HMI画面刷新、每一次遥控指令下发，都需经历多因子认证、设备指纹核验、指令签名验证、操作日志区块链存证。然而，电厂运行人员在事故处理黄金90秒内，不可能完成三次生物特征认证。设计的艺术，在于将安全机制“编织”进工作流而非“横亘”于工作流之上。例如，采用基于角色的动态权限（RBAC+ABAC），让值长在事故状态下自动获得临时高危指令权限；利用行为分析AI，在后台静默监测操作序列异常（如连续三次误操作同一阀门），仅在确认风险时才弹出二次确认；将安全策略配置本身纳入版本控制与变更管理流程，避免“安全补丁”成为新的故障源。安全不是功能开关，而是系统血液里的免疫因子。

挑战三：数据洪流与认知带宽的尖锐对立

一座千万吨级炼化基地，每秒产生超20万点实时数据。人类操作员的有效认知带宽，却仅能同时关注7±2个信息单元。传统SCADA设计常陷入“越多越好”的陷阱，将所有数据平铺于HMI，结果是“看见一切，理解无一”。前沿设计正转向“认知减负”（Cognitive Offloading）范式：利用知识图谱技术，将离散测点关联为“催化裂化反应区”、“再生器热平衡”等工艺实体；运用流式计算引擎，在数据源头即完成异常检测（如\frac{dP}{dt} > \text{threshold} for pressure drop across filter），只推送“事件”而非原始数据流；HMI设计遵循“态势优先”（Situation-First）原则——首屏显示系统健康度热力图，钻取后才呈现详细趋势，而非反其道而行之。设计的终极目标，不是展示数据，而是传递洞见。

五、未来趋势：走向共生、自愈与可演化的工业智能体

站在当下眺望，SCADA系统设计的未来图景，正从“人类操控机器”的单向关系，演变为“人-机-物-环境”四元协同的共生智能体。这一演进，将由五大趋势共同塑造：

趋势一：架构的“云-边-端”三元共生

未来SCADA将不再是中心辐射式（Hub-and-Spoke），而是呈现“云智脑、边枢轴、端神经末梢”的立体架构。云端承载全局优化、知识沉淀与跨域协同；边缘侧（如厂级边缘服务器）运行实时控制、本地AI推理与快速响应；终端（智能传感器、执行器）具备基础自治能力（如自校准、自诊断、局部闭环）。设计者需掌握“分层智能”（Layered Intelligence）建模方法，在架构图中明确标注每一层的智能职责边界与协同契约。Mermaid图中那条贯穿云、边、端的“智能流”，将比传统“数据流”更具战略意义。

趋势二：安全的“内生可信”范式

硬件级可信执行环境（TEE）、基于区块链的设备身份联邦、运行时完整性度量（RTIM）等技术，将使安全能力从“附加防护”变为“系统基因”。SCADA设计文档中，“安全”章节将不再只是防火墙策略列表，而是包含芯片级可信根（Root of Trust）选型、固件签名验证流程、运行时内存保护域划分等深度技术决策。系统天生具备“说真话”的能力——任何数据篡改，都将触发可验证的异常证据链。

趋势三：HMI的“情境感知”革命

下一代HMI将抛弃静态画面，成为情境感知的智能代理。它能根据操作员角色（新手/值长/专家）、当前工况（正常/报警/事故）、历史操作习惯，动态重组信息呈现。当值长进入中控室，系统自动推送今日关键KPI与潜在风险点；当某泵组出现轻微振动，HMI不仅显示频谱图，更关联展示该泵近三个月维修记录、备件库存状态及推荐的检修步骤视频。这要求设计者深入人因工程（Human Factors Engineering）与认知心理学，将HMI从“显示器”升维为“认知协作者”。

趋势四：工程实践的“数字主线”贯通

从概念设计、详细工程、工厂验收测试（FAT）、现场验收测试（SAT）到运维移交，全生命周期数据将通过统一的数字主线（Digital Thread）贯通。SCADA设计不再始于组态软件，而始于基于SysML的系统需求模型；I/O清单、通信配置、HMI画面均由此模型自动生成；FAT测试用例亦由需求模型导出。设计错误将在虚拟环境中被捕捉，而非在现场昂贵的返工中暴露。这标志着SCADA工程从“经验驱动”迈向“模型驱动”。

趋势五：设计本身的“AI增强”

大型语言模型（LLM）与图神经网络（GNN）正渗透至设计环节。AI可自动解析PID图纸，生成初步I/O点表与联锁逻辑；可基于历史故障数据库，推荐最优的冗余配置与通信拓扑；可在设计评审中，实时比对IEC 62443标准条款，标出潜在合规风险。设计者角色，将从“手工构建者”转型为“AI协作指挥官”——设定目标、校验输出、把握方向。人类的创造力，将更多倾注于定义“何为好系统”的价值判断上。

SCADA系统设计，从来不是关于技术参数的冰冷罗列，而是一场关乎工业文明如何安放自身意志的宏大叙事。它要求我们既要有工程师的毫米级较真，又要有哲学家的时空纵深感；既要敬畏物理世界的确定性铁律，又要拥抱数字世界的无限可能性。当我们在图纸上勾勒一条通信链路时，我们也在定义人与机器的信任半径；当我们在HMI上布局一个报警窗口时，我们也在塑造操作员的认知地图；当我们在安全策略中设定一个访问控制规则时，我们更在构筑数字时代的工业伦理基石。

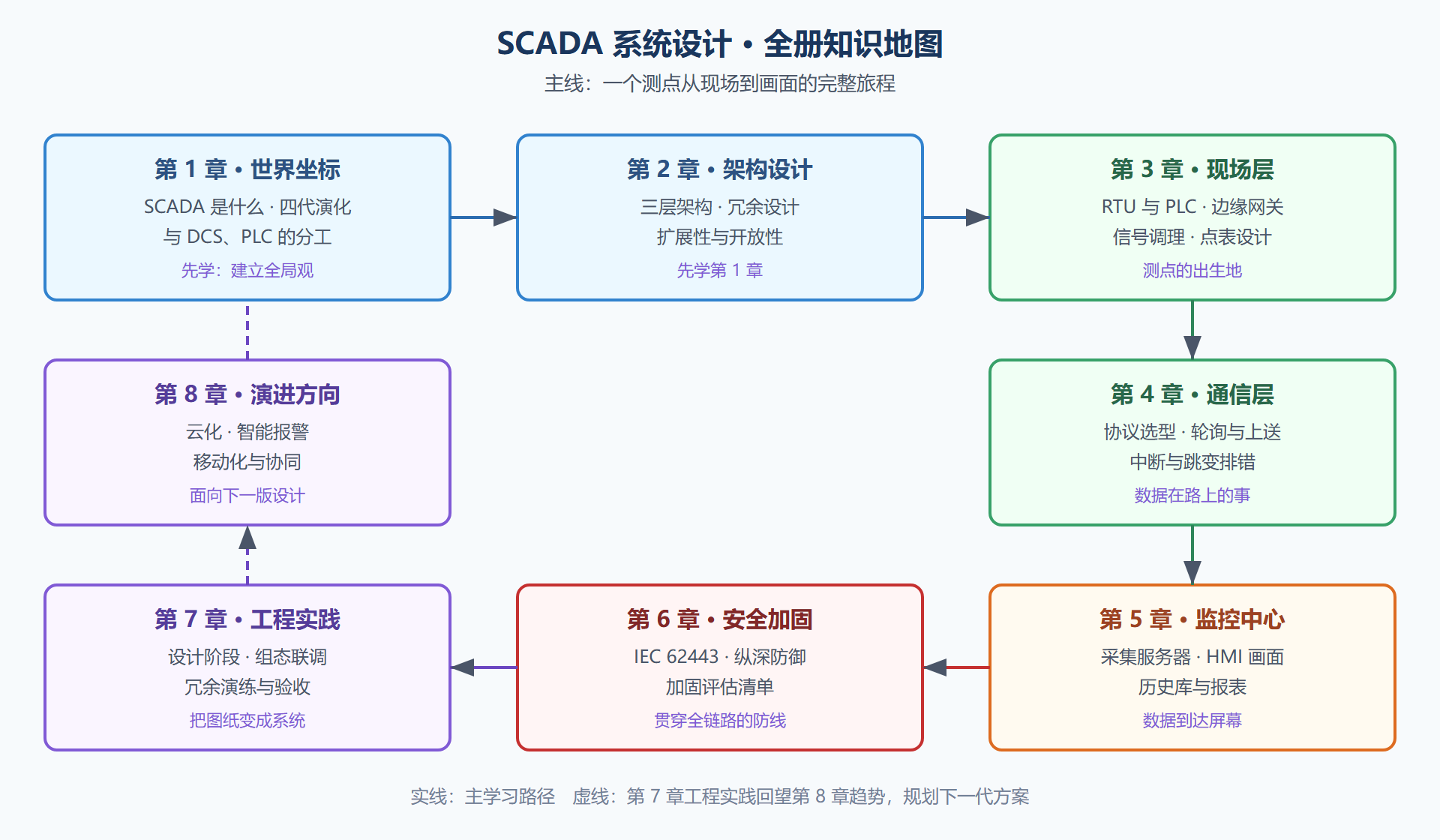

因此，翻开本书，你即将踏入的，不是一个技术手册的目录，而是一份工业智能时代的“设计宪章”。后续八章——从概论演进到前沿趋势——并非孤立的知识碎片，而是同一思想主轴的不同棱面：第一章为你锚定历史坐标，第二章赋予你架构的经纬，第三至第五章带你触摸系统血肉的质感，第六章为你铸就安全的盾牌，第七章教你将蓝图锻造成现实，第八章则邀你共赴那尚未命名的未来。它们共同指向一个信念：最伟大的SCADA系统，永远不在机房的服务器阵列里，而在设计者心中那幅关于秩序、韧性与人文关怀的清晰图景之中。

此刻，图景已展开，画笔在你手中。
