3.3 信号调理与 I/O 子系统：把物理量变成干净数据

3.3 信号调理与 I/O 子系统：把物理量变成干净数据

本节摘要：从变送器端子到模数转换器的这一小段物理世界，是全系统噪声与故障的集散地。本节沿信号链路逐段拆解：回路供电、隔离、屏蔽接地、采样与量程换算、滤波与死区，每一环给出工程做法与验证方法。读完本节，你应当能看懂一张 I/O 接线图里的设计意图，也能在现场用万用表和信号发生器定位「数据不对」的问题。

从一只变送器到一次干净的采样

不妨做一个思想实验：把一只 4 到 20 毫安的两线制压力变送器直接怼到采集模块端子上，中间什么都不加，会发生什么？大多数时候它「能用」——直到某天变频器启动的瞬间，画面上的压力跳变 0.3 兆帕；或者某台设备漏电，信号地被抬升，整个机柜的模拟量集体漂移。信号调理环节的存在，就是为了让「大多数时候能用」变成「任何时刻都可信」。它不增加一个字节的有用信息，它保证的是已有信息不失真、不串门、不消失。

一、信号链路逐段拆解

第一段：回路供电。 两线制变送器由模块或隔离配电器的回路电流供电。工程要点是核实每个通道的回路供电能力：变送器最低工作电压与线缆压降、本安栅压降叠加后必须满足。现场最常见的「某通道读数偏低且随负载波动」，一半是回路供电余量不足。

第二段：隔离。 隔离器或安全栅把现场回路与系统侧电气隔开，切断地环路、限制故障能量。选型要点：隔离方式（电磁、光电）、精度等级（漂移指标）、以及通道间隔离还是成组隔离——通道间独立隔离贵，但一台仪表故障不会殃及邻居。是否本安场合决定选隔离器还是安全栅，防爆区域的仪表回路必须有官方认证文件支撑。

第三段：屏蔽与接地。 屏蔽双绞线的屏蔽层单端接地（通常在控制柜侧），另一端悬空包覆——两端接地会让屏蔽层变成地环路天线。模拟量信号线与动力电缆分槽、交叉处垂直跨越。接地系统的要点是「一点接地」：全柜信号地汇到一点，再与保护地按规范联结。多点接地是漂移与串扰的经典来源。

第四段：采样与量程换算。 模块把电流按量程换算成工程量。工程要点有三：冷端与传感器类型匹配（热电阻热电偶场合）、量程与仪表实际量程一致（换错量程是「数值永远差一个固定比例」的常见原因）、坏值识别（断线、超量程时输出明确的质量标志而不是零或满量程）。

第五段：滤波与死区。 数字滤波（滑动平均、一阶惯性）压制高频噪声；工程死区（变化小于阈值不更新）抑制量化抖动。参数过强会吃掉真实变化——滤波时间常数过大，事故初期压力骤降的细节就被抹平了。原则：报警与联锁用的点，滤波宁轻勿重。

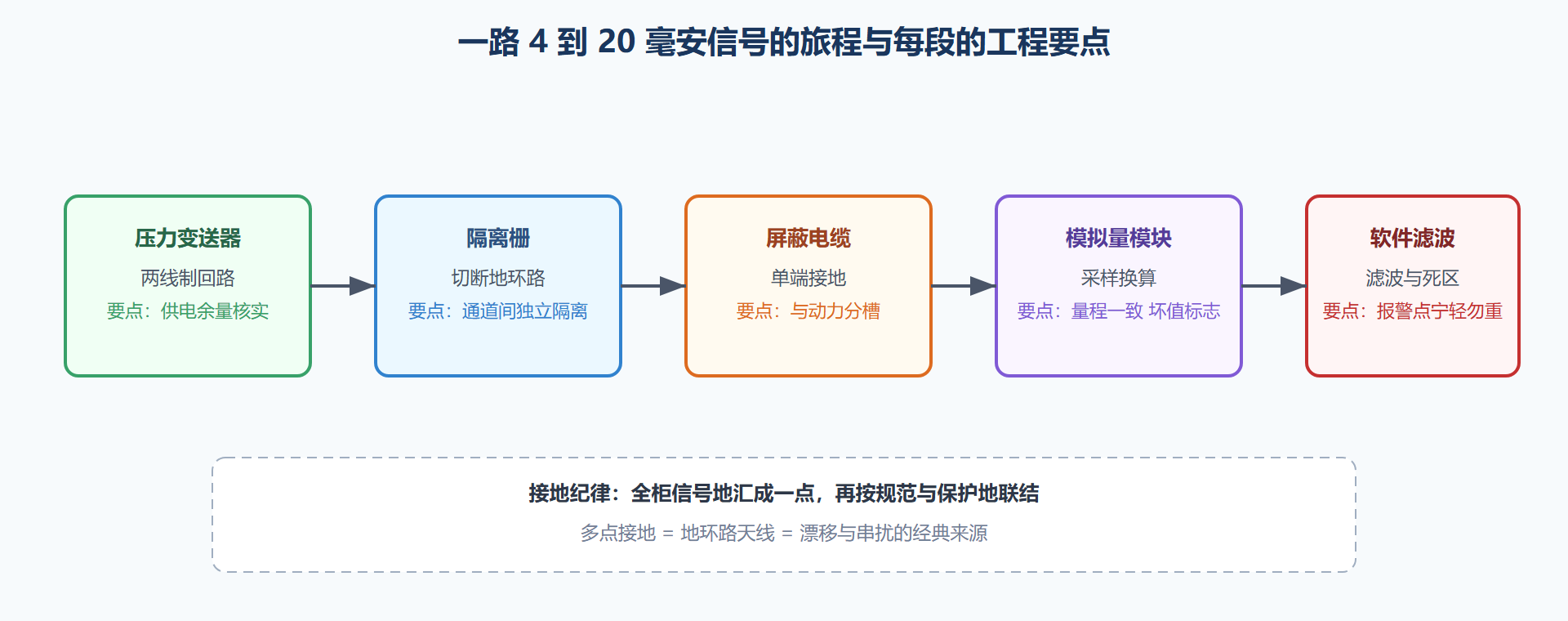

图 3-3 一路模拟量信号的完整链路

二、开关量侧的三件小事

开关量 I/O 看似简单，现场问题却不少。三件小事值得写进设计：无源触点优先——现场给干触点，由柜内统一供电，避免现场电源质量影响采集；防抖时间——机械触点抖动会制造出一串假脉冲，输入回路或软件里设防抖（典型几毫秒到几十毫秒），计量类脉冲（流量累积）防抖参数要结合最大脉冲频率校核，防抖过了头会吃脉冲；现场回讯——阀门开到位、关到位的回讯独立占用点，不要用「指令发出」代替「动作确认」，这是 1.1 节讲过的返核原则在接线层的落实。

三、案例：一次「集体漂移」的排查实录

现象：某加药间投运三个月后，画面上四路模拟量（两路液位、两路流量）在每天上午特定时段集体缓慢漂移，漂移幅度不大但足以触发低液位预报警。排查过程值得复盘，因为它示范了信号问题的定位次序。

第一步，排除仪表。 用回路校验仪在变送器端子处注入标准电流，中心读数与注入值一致——仪表与线缆前段无恙。第二步，排除模块。 在模块端子处直接注入，读数同样正确——模块与组态无恙。第三步，找时段规律。 漂移时段与厂区臭氧发生器除苔作业吻合，作业时大功率设备沿同一电缆桥架运行。第四步，验证。 检查发现该桥架内信号电缆与动力电缆平行敷设数十米，且某几路屏蔽层因端子锈蚀实际未接地。整改：信号线改走独立桥架、修复屏蔽接地，漂移消失。

这个案例的解读有三层。第一层是技术：电磁干扰要「源、径、受体」三要素齐备才成灾，本例里受体防线（屏蔽接地）失守是主因。第二层是方法：排查次序「仪表→线缆→模块→环境」由近及远、每步隔离一个变量，比盲目换设备高效得多。第三层是管理：屏蔽接地在安装验收时测过，三个月后锈蚀失效——信号链路的健康度需要周期性复测，我们把它写进了维护规程的季度项。变式思考：如果漂移时段与工艺无关、全天随机出现，你的排查次序要怎么调整？提示：随机漂移更可能是接地系统整体问题或供电谐波。

四、调试工具与标准作业

信号层的手艺一半靠设计，一半靠工具与作业流程。四件标配工具各自管一段：回路校验仪——信号源与测量二合一，能输出毫安与毫伏并测量回路电流，是排查模拟量的主武器；兆欧表与接地电阻仪——安装验收与季度复测时测绝缘与接地，屏蔽接地失效靠它现形；示波器——看毛刺与干扰形态，判断噪声是持续背景还是脉冲事件；热像仪——端子排与模块的异常发热常先于故障出现，季度巡检扫一遍柜内，隐患提前现形。

标准作业卡把排查固化为流程，以「模拟量读数可疑」为例：

作业卡 A-03 模拟量读数可疑排查
1 记录现象：点位、偏差方向与幅度、时段规律
2 中心侧核对：历史曲线形态、质量标记、相邻点是否同步异常
3 端子排测回路电流，与中心显示换算比对
4 电流正常而显示错 -> 查组态量程与映射
5 电流异常 -> 断开模块侧，校验仪直接注信号
   注入后正常 -> 问题在现场段（仪表或接线）
   注入后仍错 -> 问题在模块或组态
6 恢复后记录工单，注明根因分类
​

根因分类统计是这套作业卡的隐藏收益：每季度把工单根因归类（仪表老化、接线松动、组态错误、干扰、供电），分布图会告诉你预算该往哪投——连续两个季度「接线松动」占首位，就该安排端子紧固专项而不是继续换仪表。

本节要点回顾

• 信号调理不产信息，保信息：供电、隔离、屏蔽、采样、滤波五段各有要点，任何一段失守全链路失真。

• 屏蔽单端接地、全柜一点接地：接地纪律是模拟量质量的底线。

• 滤波宁轻勿重：报警与联锁回路不能为了画面好看而牺牲真实变化。

• 排查由近及远：仪表、线缆、模块、环境，每步只隔离一个变量。

信号干净了，数据齐了，还差最后一件事：给每个数起一个全系统都认的名字——下一节点表设计。
