本节摘要：工业通信协议没有全能冠军，只有设计取向：Modbus 简单透明，DNP3 与 IEC 60870-5-104 为广域而生，MQTT 为互联网规模的分发而生。本节按「广域适应性、事件时标、安全机制、生态成本」四个维度对比四类协议，再讲拓扑与介质怎么和业务容忍度匹配，最后给出一套可以直接用的选型决策路径。

为什么协议选型总被做错

最常见的错法是「抄同级项目」：邻市水厂用 Modbus，我们也用 Modbus。问题在于你看不到对方为这个选择付出的隐性代价——中心轮询负载高、报警时标靠主站打点、通道一断数据全丢。协议选型的正确姿势是把每个候选协议放进「它为哪些问题而生」的坐标系里，再核对你的项目有没有那些问题。本节先把坐标系立起来。

一、四类协议的设计取向

Modbus：透明的寄存器表。 主从结构、请求应答、无内建时标、无内建安全机制、几乎零协议开销。它为「一主多从、寄存器级访问」而生，至今仍是仪表与设备接入的通用底座。用它的代价要心里有数：轮询节奏由主站全权负责；事件顺序完全依赖主站打点；没有断链缓存概念。适合站内设备接入与点数不多的小系统，不适合广域组网的主力通道。

DNP3 与 IEC 60870-5-104：为广域监控而生。 两者是跨洋的同类：面向不稳定的广域链路设计，内建事件缓冲与补传（变化按事件存队列、带源端时标、恢复后按序补齐）、支持总召校核全量数据、支持时钟对时命令。DNP3 在北美水电气主流，104 规约（IEC 60870-5-104，基于 TCP 的远动规约）在中国与欧洲电力、水务远动场景主流。它们的代价是配置复杂度与规约一致性测试成本——参数（传送原因、公共地址、ASDU 类型）配错的排障成本远高于 Modbus。

MQTT 与 Sparkplug：为分发与语义而生。 MQTT 是发布订阅的消息传输协议，本身不含测点语义；Sparkplug 规范在其上定义了主题结构、状态管理与 births/deaths 机制，解决了「订阅方如何知道发布方死了」「测点如何自描述」两个工程痛点。它适合「一份数据多方消费」的场景：SCADA、集团平台、分析系统同时订阅。它不擅长的是严格的事件顺序与控制确认语义——把关键遥控走纯 MQTT 通道需要额外的应用层设计。

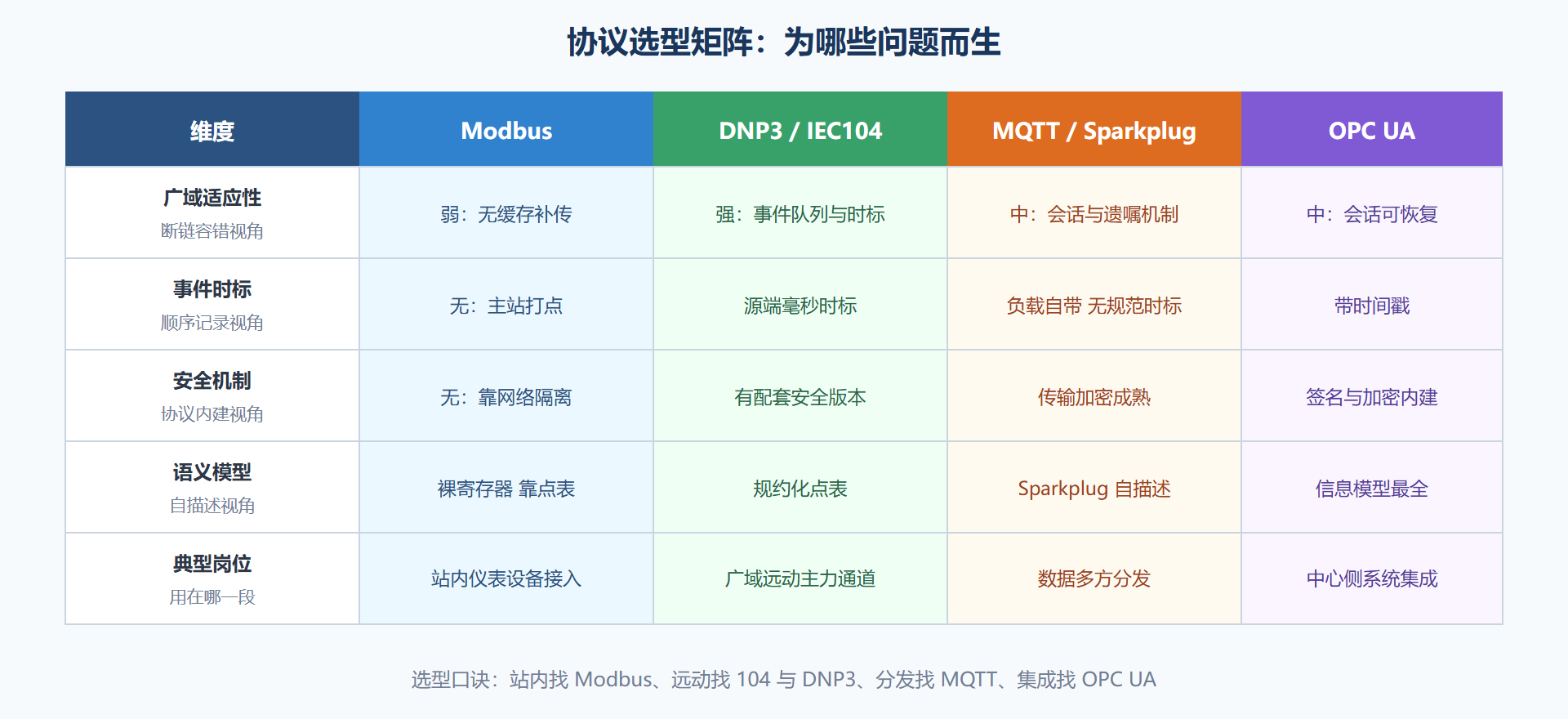

图 4-1 协议选型矩阵：四类协议四个维度

二、拓扑与介质：和业务容忍度做匹配

协议是语言，拓扑是道路。道路等级要与「断一会儿的代价」匹配，而不是与预算上限匹配。

环形光纤骨干：厂区或管网主干的首选。工业环网协议断一点绕行，收敛时间从百毫秒级到毫秒级不等——轮询与上送业务用百毫秒级完全够，把预算花在光纤路由的物理分离（来去不同沟）比花在顶级收敛协议上划算。星型与双星：监控中心局域网用双星结构（两台核心、双网卡上联），单核心故障零中断。无线备份：4G 或专网作为光纤的备用通道，切换判据要写死（例如主干连续丢包达到阈值且持续若干秒才切换），防止主备振荡。介质常识：厂内可用工业以太网线，跨建筑物与户外段用光纤（防雷、抗扰），复用运营商链路时把 SLA 条款写进合同。

三、选型决策路径与一个组合示例

给出一条实操决策路径：站内设备接入层，兼容性优先，Modbus 或设备原生总线；站到中心的广域主力通道，事件完整性与断链容错优先，104 规约或 DNP3；对外数据分发与上级平台对接，语义自描述优先，MQTT Sparkplug 或 OPC UA。三层各选其位，多数争论自动消失。

水厂项目的最终组合就是这条路径的产物：站内仪表走 Modbus 接入网关；七公里取水头部与三座加压站走 104 规约双通道（主用光纤环网、备用 4G）；集团数据订阅走 MQTT。三层异构不是设计凌乱，而是每层约束不同的诚实回应。

💡 评审会上快速判断一个协议方案是否靠谱，只问一句：通道断十秒，报警时标是站端打的还是主站打的？答案为后者的广域方案，事件顺序记录基本不可信。

四、规约一致性测试：被跳过的必修课

选完协议还有一道常被跳过的工序：规约一致性测试。104 与 DNP3 这类规约的参数空间很大——传送原因的用法、公共地址的约定、时标的毫秒级解释、品质描述位的处理，两侧厂商各有各的「习惯实现」。一致性测试就是拿规约测试仪（或对端厂商的正式互测）把报文级行为核对一遍：总召响应的帧序、事件上送的时标来源、时钟命令的执行、重启后的会话重建。测试发现的偏差多数是「两边都说自己符合规约、合起来就是不通」的实现差异——这类问题留到联调现场去查，代价是十倍的时间。

水厂项目的经验安排：把一致性测试写进采购合同的到场前置条件（FAT 阶段完成），测试报告作为付款节点凭证之一。这一步的钱和工期都是小头，省下的联调周数是大头。

五、无线通道的特殊考量

无线通道（4G 专网、LoRa、微波）在广域场景越来越常见，它与有线通道的契约差异要专门交代。时延与抖动：公网 4G 的晚高峰抖动是常态，看护参数按 4.2 节分通道画像放宽；对称性：上下行带宽不对称，大报文（总召）错峰安排；断续而非断开：无线故障常表现为间歇性丢包而非硬断，判断条件要基于丢包率与连续失败轮次的双重阈值；安全补偿：公网承载必须加密与双向认证，运营商侧的隔离承诺要写进合同并索要组网图。无线做主用还是备用？经验口径：监视类业务无线可做主用，遥控类业务无线只做备用——不是因为无线一定不可靠，是因为它的故障模式（渐变劣化）比光纤（突变中断）更难及时察觉，主用通道要选「坏了立刻知道」的那种。

本节要点回顾

• 协议按问题选：Modbus 解决接入，104 与 DNP3 解决广域，MQTT 解决分发，OPC UA 解决集成。

• 时标与缓存是分水岭：源端时标加事件补传是广域协议相对裸协议的核心增值。

• 拓扑匹配业务容忍：环网管物理分离，双星保中心，无线切换要防振荡。

• 三层异构是常态：接入、远动、分发各选其位，不追求全系统一种协议。

语言选好了，下一节定节奏：轮询、上送与链路看护的具体契约。
