8.1 云化 SCADA：云边端怎么分工

8.1 云化 SCADA：云边端怎么分工

本节摘要：云化不是把 SCADA 搬到云上，而是把「记忆与思考」交给云、把「反应」留在边缘。本节先划定云与边的职责红线，再讲多厂区系统的数据接入路径（语义自描述与状态管理），最后给出一条与第 7 章工程节奏衔接的三步渐进上云路线。

云不是把服务器搬到机房外

如果云化的动作只是「租一批云主机，把现在的服务器程序搬上去」，那得到的是更贵、更不受控的现系统。真正的云化是职责的重新分配：云做它擅长的（海量存储、弹性算力、跨域协同、模型训练），边做它必须做的（毫秒级闭环、断网自治、本地画面）。这条边界不是技术偏好，是物理定律与业务后果决定的——云侧的任何抖动都不允许威胁到泵的安全运行。记住这个出发点，再看具体的分工图与接入路径。

一、职责红线：什么永远留在边缘

三类职责画了红线：安全联锁与紧急停机——响应确定性要求最高，永远在控制器本体（6.1 节已经讲过区域红线，这里是时间红线）；本地闭环调节——恒压供水这类回路，断云必须照常工作；首屏操作能力——中控画面在本厂边缘服务器上运行，广域链路断了，值班员照常监视操作本厂。云侧承接的清单同样明确：历史数据的长周期归档与分析、跨厂区对比与集团报表、模型训练与策略生产、对外数据订阅服务。一句话记忆：边是系统的肌肉与脊髓，云是系统的记忆与智库——脊髓反射永远不经过大脑。

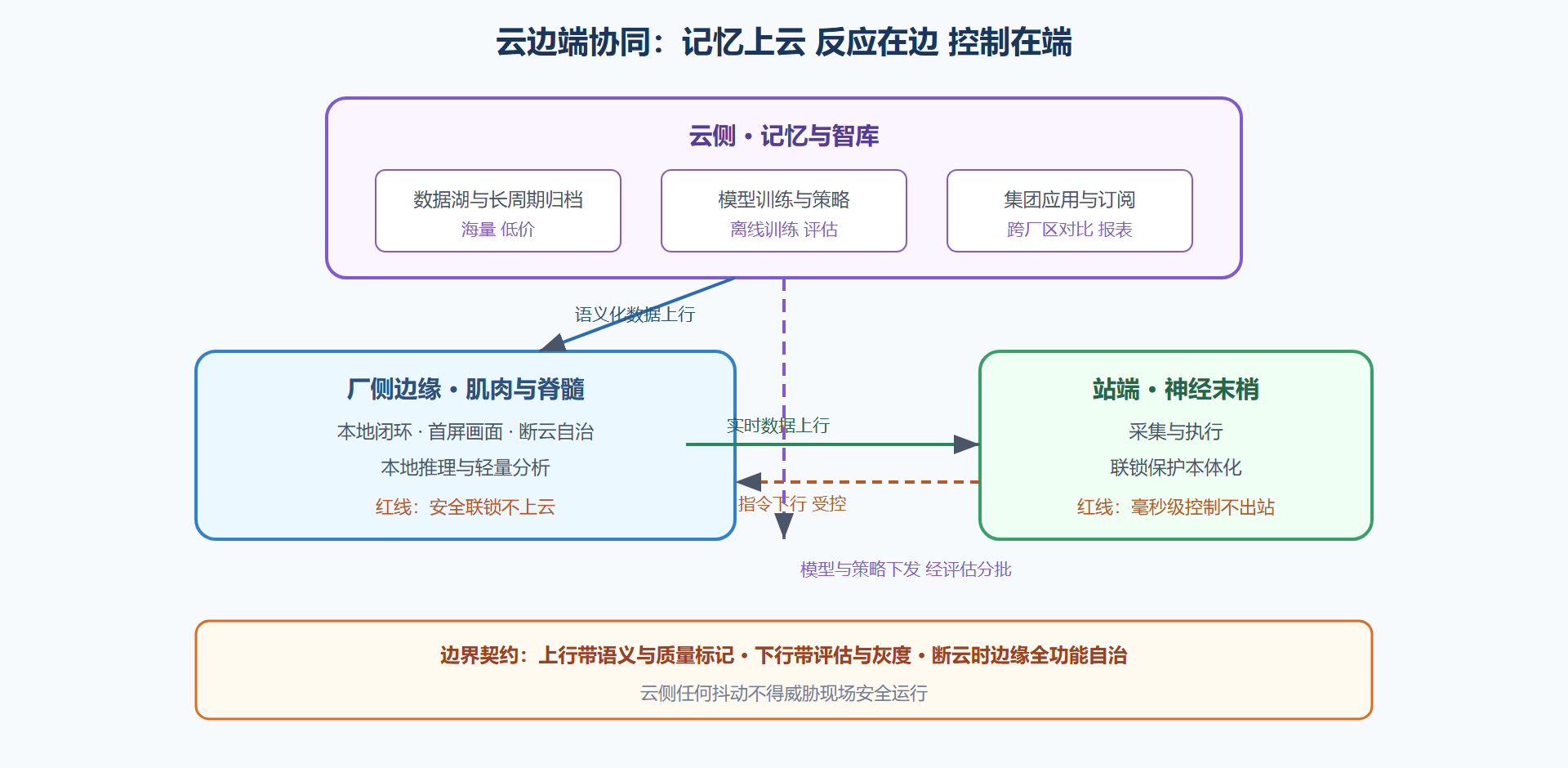

图 8-1 云边端协同架构与数据路径

二、数据接入路径：语义自描述是关键

多厂区系统上云的第一道坎是「数据翻译」：每个厂各自的点表命名、报警语义、状态枚举都不一致，云侧应用写十个厂的适配逻辑会累死维护者。工程解法是接入层语义自描述：各厂边缘网关按统一机制（如 Sparkplug 及其等效物）发布数据——测点带名称、单位、类型元数据；状态用出生证书与死亡证书机制管理（发布方上线时广播全量、离线时订阅方即刻可知）。这样云侧应用面向的是一份自描述的数据空间，新厂接入即被看见，不需要云端逐厂开发。

配套两条纪律：质量标记一路随行——3.2 节的质检标记在云侧依然有效，分析模型要能区分「值是好是坏」；时标源端生成——4.2 节的硬要求在云链路上同样成立，云侧不做时标「改写」。

三、渐进上云的三步路线

一步到位把在运系统改造云原生，风险与收益完全不成比例。务实的三步路线：

第一步：数据先上云。 只把历史数据外供到云端（走第 6 章 DMZ 管道），云侧建数据湖与集团报表。现场系统零改动，风险仅限于数据出口，收益立竿见影（跨厂对比、长期趋势）。这一步验收用 5.3 节的口径：云侧数据与厂侧历史库对账一致。

第二步：应用上云。 跨厂区应用（能耗对标、模型训练）在云上运行，产出以「策略或模型」形式经评估后下发边缘执行。下发机制必须带灰度与回退：新模型先影子运行（只算不动），与现场既有逻辑对比一段时间，达标后才切主，出问题一键回退。

第三步：能力下沉。 边缘侧逐步部署轻量推理（异常预警、仪表健康评分），云侧专注训练与评估。到这一步，云边协同才真正闭环——而第 7 章的验收方法论依旧适用：每项下沉能力都要有「不倒退」的对照验收。

四、云侧平台的设计要点

数据上了云，云侧平台的设计有几条工控特色的讲究。时序存储选型：测点数据的写入是持续恒定的流，查询以时间窗口为主——时序数据库的写入吞吐与降采样能力是核心指标，通用关系库硬扛测点流的方案在点数上万后都会遇到瓶颈。语义层独立：点表语义、单位换算、状态枚举的翻译逻辑放在独立的数据服务层，应用层只见语义不见原始报文——这一层就是 8.1 节语义自描述的云端落点，它让「新增一个厂」对应用层透明。成本模型前置：云的成本随数据量线性增长，存储分层（热数据 SSD、温冷数据归档存储）、生命周期策略（明细保留期、聚合长期保留）、出口流量计费，三笔账在方案阶段就要算清——云上「先跑起来再说」的成本教训，通常在第一张账单到来时才被记住。

云侧平台与厂侧系统的职责接口也要成文：数据所有权（厂侧是数据生产者与第一权威，云侧是消费者与归档者）、断链时云侧应用的行为（显示数据截止时刻，不猜测不补插）、模型下发与边缘执行的责任边界（云侧训练与评估、边缘侧执行与熔断）。这些接口条款，是把互联网云平台的开发习惯翻译成工控可接受契约的关键——互联网的「快速迭代、容忍故障」与工控的「变更受控、故障定级」在同一平台上并存，靠的就是这些白纸黑字的接口约定。

五、三步路线的验收口径

渐进上云每一步都要有独立的验收口径，防止「云化」变成不可验收的连续动作。第一步数据上云：云侧数据与厂侧历史库做抽样对账（点抽两成、时段抽一个月），数值一致率与时标一致率达标为过；断链测试中云侧曲线的截止时刻准确（不补插、不猜测）。第二步应用上云：跨厂区应用的数据来源全部可追溯（每个指标能点开看到厂站源头）；模型下发走影子运行期，与现场基线对比达标后才能切主，回退演练一次通过。第三步能力下沉：每项下沉功能带「不倒退」对照验收——报警漏报为零、误报不高于基线，边缘功能停用时系统完整回退到机制基线。三步口径的共同哲学：每一独立验收、每一步可回退，云化的收获要落成证据，而不是落成故事。

六、断云演练：上云前必须补的一课

云边架构的验收清单里，有一项必须在真正依赖云之前完成：断云演练——人为断开云侧连接（拔线、断外网、限流到不可用），观察三件事：边缘侧闭环与画面是否无感继续（8.1 节红线条款的实测）；云侧应用是否正确显示「数据截止时刻」而不是把旧数据当实时；恢复连接后，缓存数据是否按序补传、云侧统计是否恢复连续。演练记录进验收文件。上云项目最容易犯的错误是把「平时正常」当作「架构成立」——而云边架构的全部设计价值，恰恰体现在「不正常的那段时间里」边缘能撑多久、恢复得有多干净。断云演练之于云化系统，正如冗余切换演练之于双机系统：不演练的架构承诺一律不算数。

本节要点回顾

• 云化的本质是分工：记忆与思考上云，反应留边缘；不是机房外迁。

• 两条红线：安全联锁与本地闭环永不上云；断云时边缘全功能自治。

• 语义自描述：接入层用统一机制消除逐厂翻译，质量标记与时标一路随行。

• 三步渐进：数据上云、应用上云、能力下沉，每步独立验收、可回退。

数据到了云上，下一步是让数据「自己开口说话」——智能报警与边缘推理，下一节展开。
