1.1 核心定义与MBD设计范式

1.1 核心定义与MBD设计范式

本节摘要：Simulink 是 MATLAB 生态下的图形化动态系统建模与仿真环境：系统被描述为模块与信号线组成的框图，框图背后是一组按时间推进求解的微分方程与差分方程。本节讲清两件事——这个定义里每个词的确切含义，以及它所服务的基于模型的设计（Model-Based Design，MBD）范式如何把模型变成需求、实现与验证之间的公共载体。本节是全书的认知原点：后面每一章的细节，都挂在这个范式框架上。

学习目标

阅读完本节，你应当能够：

1. 用一句话向外行解释 Simulink 是什么，并向内行说清它与 MATLAB 脚本仿真、与普通绘图工具的本质区别；
2. 说出 MBD 范式中模型承担的三重角色：可执行的规范、可演进的资产、可回退的验证基准；
3. 画出 V 字开发流程，并指出 Simulink 模型在每条斜边上各自对应什么活动；
4. 判断自己手头的任务是否适合用 MBD 方式推进，以及什么时候不值得。

一、从定义拆起：每个词都有分量

把定义拆开看。"图形化"说的是表达方式——系统用框图描述，模块是运算单元，信号线是数据依赖。这与手写微分方程是同一事物的两种视角：一个积分器模块就是方程左端的状态导数，连线方向就是变量间的因果次序。"动态系统"说的是研究对象——行为随时间演化的系统，电机转速会爬升、电容电压会充电、温度会扩散，静态的表格计算不在它的主场。"仿真环境"说的是运行语义——框图不只是示意图，按下运行键后它真的会被求解器逐步计算，这一点把它与 Visio 类绘图软件彻底区分开。

"MATLAB 生态"这个定语也值得咀嚼。框图里任何一个参数、任何一段自定义算法，都可以调用 MATLAB 的数值计算、矩阵运算与可视化能力；反过来，仿真结果天然回到 MATLAB 工作区做后处理。画布负责结构，脚本负责算术与自动化，两者分工明确——这也是为什么老手往往左手画布、右手命令行。

二、MBD 范式：模型成为工程的中心

传统开发流程里，文档、代码、测试用例是三套各自维护的东西：文档写着"超速时应在 50 毫秒内切断输出"，代码里是某行很难认出来的比较逻辑，测试用例躺在另一份表格里。三者随时间发散，文档过期、代码与测试对不上，是行业常态。MBD 的主张是：让可执行的模型坐在中间，充当单一事实来源——需求映射为模型结构与参数，实现从模型自动生成，测试围绕模型展开。文档退居辅助，描述模型"为什么这么设计"，而不是"长什么样"。

这个范式把模型推上了三重角色。其一是可执行的规范：需求评审时，与会者面对的不再是含糊的文字，而是能当场运行的行为描述，"超速"的阈值、判断周期、输出动作全部显式可见，歧义无处藏身。其二是可演进的资产：模型按版本管理，改一版参数跑一版对比，每次修改都有记录可查；下个项目遇到相似对象，子系统直接复用，参数重新辨识即可。其三是验证基准：无论后面把控制算法移植到定点处理器还是重构成状态机，只要新实现与原模型在同一激励下输出一致，重构就没有引入回归。

💡 一个判断标准：如果你的团队在评审时需要"脑内运行"代码才能确认行为，说明模型还没成为规范；如果评审时大家围着一条仿真曲线讨论，模型就已经在工作了。

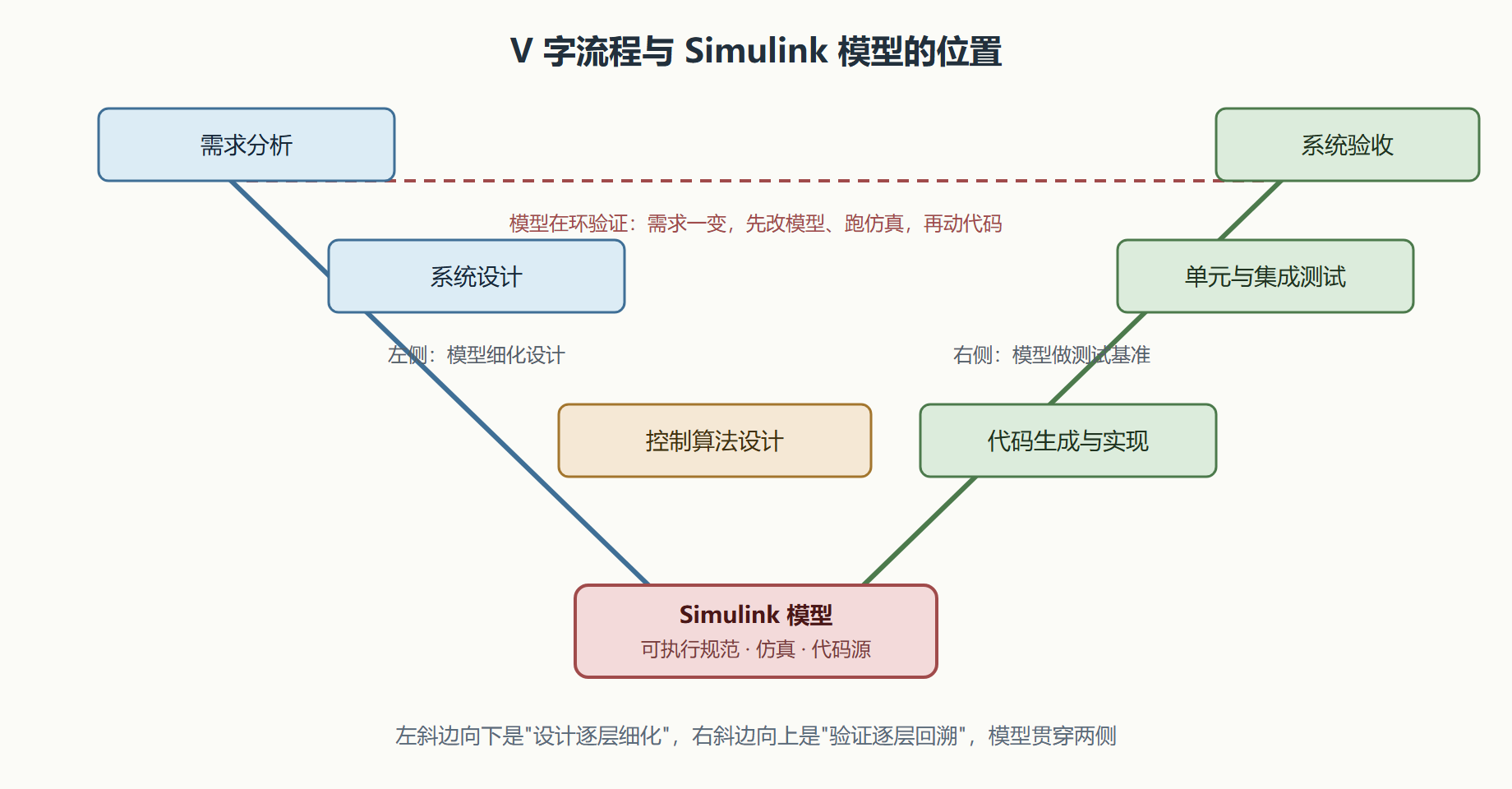

图：V 字开发流程中的模型角色

沿 V 字左侧向下，模型逐层细化：系统级模型拆出控制器模型与被控对象模型，控制算法在模型在环（Model-in-the-Loop）阶段与对象模型闭环联调。沿右侧向上，每一层实现都拿左侧同层的模型当参照：生成的代码与模型比（软件在环，SIL），真实控制器与模型比（处理器在环与硬件在环，HIL），最后整车台架再与当年那份模型记录的设计意图比。第 7 章与第 8 章会把右侧这条验证链完整展开。

三、工程实践要点：范式成立的前提

MBD 不是免费午餐，它成立依赖三个前提，缺一个就会退化成"高级画图"。前提一：对象可以用方程描述。 纯逻辑、纯流程类的系统（比如审批流）硬套框图范式会很别扭，这类问题有更合身的工具。前提二：模型有人维护。 模型资产属性只有在版本管理、参数集中、结构清晰这些纪律下才兑现，一锅粥式的单文件大模型谈不上资产。前提三：验证闭环真的在转。 只建模不验证，模型很快与现实脱节，最后没人敢信它。

参数管理是新手最容易忽视的前提。把增益、时间常数直接敲进模块对话框，短期省事，长期受罪：调参靠手改、对比靠记忆、交接靠口口相传。正确做法是参数集中定义在脚本或数据字典里，模型只引用变量名。一个最小的工作流长这样：

% motor_params.m —— 电机模型参数集中定义
J  = 0.01;    % 转动惯量，单位 kg·m^2
b  = 0.1;     % 粘性摩擦系数，单位 N·m·s
Kt = 0.05;    % 转矩常数，单位 N·m/A
Ke = 0.05;    % 反电动势常数，单位 V·s/rad
R  = 1;       % 电枢电阻，单位 ohm
L  = 0.5e-3;  % 电枢电感，单位 H

% 运行仿真：加载参数后从命令行驱动
% >> motor_params
% >> load_system('motor_speed_model')
% >> out = sim('motor_speed_model');
% >> plot(out.tout, outyout{1}.Values)   % 查看转速响应
​

这份脚本本身成了文档：每一行参数带物理单位与注释，模型里只看到变量名 J、Kt。第 6 章的数据字典会把这个习惯升级成团队级的规范。

什么时候不必用 MBD？ 一次性验证一个公式、算一个数值积分作业，直接写几行 MATLAB 脚本更省时间；为一张汇报 PPT 画系统示意图，也不必劳驾仿真。MBD 的收益随系统复杂度、团队规模与验证要求的提高而放大，玩具级问题享用不到这些收益。

本节要点回顾

• 定义三要素：图形化是表达，动态系统是对象，仿真环境是语义——框图会被真的求解，这是它与绘图软件的分界线；
• MBD 核心：模型是单一事实来源，规范、实现、验证三件事围着同一个模型转；
• 三重角色：可执行的规范、可演进的资产、可回退的验证基准，三者共同支撑范式成立；
• V 字两侧：左侧用模型细化设计，右侧用模型当各层验证的参照基准；
• 成立前提：对象可方程化、模型有维护、验证在转，缺一则范式退化；
• 参数纪律：参数集中在脚本或字典中管理，模型只引用变量名，这是资产化的第一步。

下一节我们将走进画布本身——那些你每天会盯着看八小时的可视元素，各自在偷偷告诉你什么信息。
