1.2 图形化建模环境精讲

1.2 图形化建模环境精讲

本节摘要：画布是 Simulink 的工作台，而画布上的每个视觉元素都携带语义——信号线颜色标记采样时间，线宽标记信号维度，模块朝向暗示数据流向。本节带你把工作台的"视觉语言"系统学一遍：窗口布局与库浏览器的使用习惯、信号与参数两大概念的区分、仿真时间的含义，以及画布与命令行如何分工协作。读完本节，你打开任何一个陌生模型，都应该能像读一篇排版良好的文章那样把它读下来。

先看一个场景

想象你接手同事的模型：打开一看，几十个子系统，信号线五颜六色，有粗有细，模块有直有拐。菜鸟会从头到尾一根线一根线地追；老手会先做三件事——打开图例看颜色代表哪种采样时间，双击关键子系统看接口，按 Ctrl+D 更新 diagram 让 Simulink 把线宽和采样时间全部标出来。五分钟后，模型的骨架已经清楚。差距不在记忆力，而在于是否知道画布自带一套可以"读"的语义系统。

窗口布局：三块区域各司其职

主界面由三块构成。模型画布居中，是你放置模块、连接信号的主战场；库浏览器从左侧或独立窗口打开，按域分类存放所有可用模块——连续、离散、逻辑、信号路由、端口与子系统、求解器配置等，顶部的搜索框支持模糊匹配，日常用得最频繁；属性检查器与模型资源管理器负责查看与修改选中对象的参数，模型资源管理器则以树状视图展示整个模型的层级与所有数据，排查"某个参数到底在哪定义"这类问题时特别好用。

操作习惯上有两条建议。第一，善用快捷键：Ctrl+Shift+L 打开库浏览器、Ctrl+D 更新模型、Ctrl+E 打开模型配置参数，这些高频操作值得形成肌肉记忆。第二，让模块名字说人话——默认名"Transfer Fcn.1"在三个月后对谁都是谜语，改成"电机转矩环"这种领域语言，模型的"可朗读性"立刻不同。

信号与参数：贯穿全书的两个概念

框图里流动的是信号，模块里存储的是参数，两者的管理方式完全不同。信号是随时间变化的量，有数据类型、维度与采样时间三要素；它通常不直接命名，但在调试时给关键信号打上标签（Signal Name），配合示波器与记录模块，排查问题会轻松很多。参数是不随时间变化的量——增益值、时间常数、表数据——它们来自基础工作区、模型工作区或数据字典（第 6 章详述），在模块对话框里以变量名出现。

一个容易踩的坑：参数未定义时模型无法运行，报错形如"Undefined function or variable 'Kt'"。新手常在对话框里把变量名误敲成数值，或参数定义在基础工作区但仿真时用了不同的启动方式导致工作区为空。遇到这类报错，先用 which Kt 确认变量是否存在，再检查模型的回调里是否漏了加载参数的脚本。

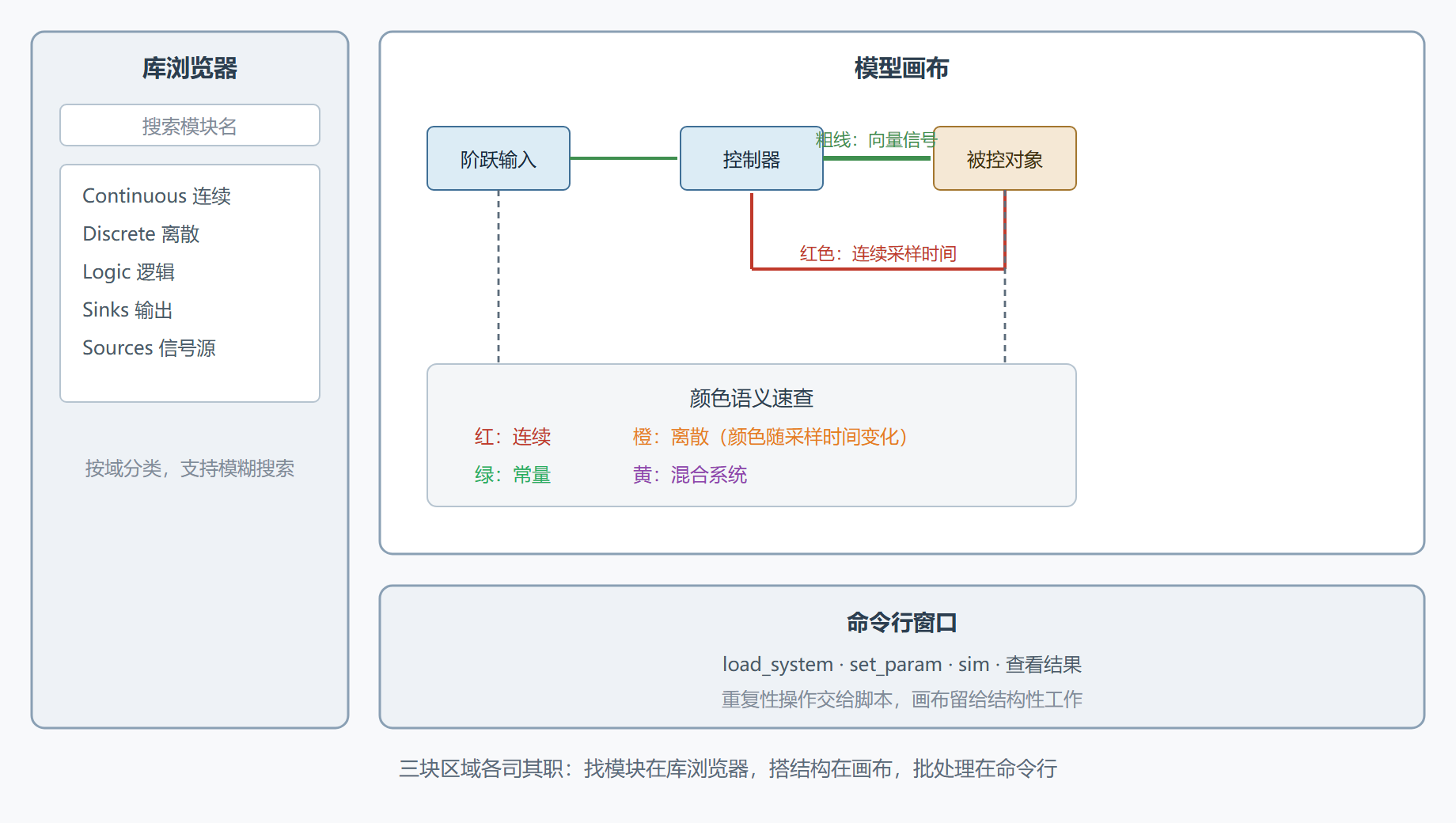

图：画布主要区域与信号颜色语义

采样时间的颜色：画布在跟你说话

更新模型（Ctrl+D）后，Simulink 会给每根信号线标上颜色：红色代表连续采样时间，橙色系代表离散采样时间且色相随采样速率变化，绿色代表常量，黄色代表混合了多种速率的区域。这套配色是排查混合系统问题的第一件武器——如果你以为整个控制器都跑在离散域，却看到一片红，说明某处混进了连续模块（比如手滑用了连续积分器），频率分析与代码生成都可能因此出问题。

与颜色配套的概念是仿真时间。Simulink 的"时间"不是挂钟时间，而是模型内部的时间轴：仿真时间 10 秒的系统，在快电脑上可能 0.5 秒就算完，在含刚性问题的模型上可能算十分钟。理解这一点，第 3 章讨论求解器步长时才不会混淆"仿真跑多久"与"算的是哪段时间"。

画布与命令行的分工

图形界面擅长结构编辑，命令行擅长批量与自动化。加载模型、修改参数、运行仿真、提取结果，这条链路全部有对应命令：

% 打开模型并修改增益后运行
load_system('pid_demo')                       % 不打开窗口地加载
set_param('pid_demo/Gain', 'Gain', '2.5')     % 修改指定模块的参数
set_param('pid_demo', 'StopTime', '5')        % 仿真终止时间设为 5 秒
out = sim('pid_demo');                        % 运行仿真并收集输出
simout = out.simout;                          % 取出记录的信号
plot(simout.Time, simout.Data);               % 画响应曲线
​

把这段脚本存起来，下次改参数重跑就是改一个数字的事。更彻底的自动化（批量参数扫描、自动生成对比图）放在第 6 章展开；本节你只需要建立分工直觉：画布做一次性的结构决策，脚本做可重复的执行决策。

⚠️ 常见坑：直接双击 .slx 文件打开模型，参数脚本却没运行，模型里全是未定义变量。团队约定"打开模型必先跑参数脚本"，或干脆把参数搬进数据字典，这个坑就不存在了。

常见问题

问：打开同事发来的模型，满屏未定义变量，最短路径的排查顺序是什么？

三步。第一步看模型回调：打开模型属性里的回调页，确认 InitFcn 或 PreLoadFcn 里是否挂了参数脚本，有就先跑它。第二步查变量归属：在命令行用 which 变量名 逐个确认，定义在基础工作区的量重启会话后即失，定义在字典里的量要确认字典挂接完好。第三步看路径依赖：模型引用了自定义库或引用模型时，确认对应工程已打开、库已解锁为正确版本——十次"满屏红"里有六次是这三处之一。

问：采样时间图例显示整片红色，但我确信控制器是离散的，哪里出了问题？

从控制器模块往信号源头倒查。常见嫌疑有三个：手滑把离散库的积分器换成了连续库的；某个增益模块被设置了继承连续的采样时间且处在关键路径上；状态机或查表模块的采样时间被显式写成了连续。更新模型后，用信号属性逐段查看采样时间标注，第一处由橙变红的连线就是元凶所在。修完再开图例复核一遍，混色问题多数在五分钟内可定位。

问：模型很大，每次打开都慢，有什么立竿见影的习惯？

三个习惯立竿见影：其一，关闭"打开时更新框图"的选项，让加载只做加载，更新留给 Ctrl+D 主动触发；其二，把不常改的子系统设置为链接到库的引用形式，加载时解析更快；其三，定期清理模型里的被禁用分支与悬空注释区——它们既拖加载也碍阅读。大模型的加载优化有天花板，超过阈值就该考虑按 2.4 节的引用模型拆分了。

本节要点回顾

• 三块区域：库浏览器找模块、画布搭结构、命令行做自动化，各司其职；
• 信号三要素：数据类型、维度、采样时间，Ctrl+D 更新后全部可视化；
• 颜色即诊断：红连续、橙离散、绿常量、黄混合，混色往往意味着建模疏漏；
• 仿真时间非挂钟时间：它描述模型时间轴，与计算耗时长短无关；
• 参数来源有层级：基础工作区、模型工作区、数据字典，变量未定义报错先查来源；
• 画布与脚本分工：结构性工作用界面，重复性工作用命令行，为第 6 章脚本化埋下伏笔。

画布用熟之后，下一个问题自然浮现：同样是建模工具，为什么控制圈的同事用它，电力电子的同事却偏爱别的？下一节给出一张选型对比的地图。
