2.3 混合信号与多域建模

2.3 混合信号与多域建模

本节摘要：真实的工程系统几乎都是混合系统：连续的被控对象、离散的数字控制器、事件驱动的保护逻辑，各自以不同的时间观运行在同一张框图里。本节讲清混合系统的拼接规则——采样保持如何架桥、速率转换如何消化多种采样率、执行次序如何确定——并把混域建模最常见的三个错误逐一演示。读完本节，你能有把握地搭建"连续对象加离散控制器"的标准闭环，为第 4 章的全程复盘备齐结构知识。

两个时间世界的交界

把 2.1 节的连续电机与 2.2 节的离散 PI 接成闭环，交界处立刻出现问题：控制器的输出是一个台阶波（每 1 毫秒更新一次、期间保持），电机的输入电压却被假设为连续量；反过来，控制器要读转速，读到的却应是"最近一次采样时刻"的值而不是此刻的值。混合建模的桥就是采样保持对：零阶保持模块把连续信号按控制器节拍切片，送给离散域；信号经过离散运算后，输出的台阶波直接被连续域接收——对连续对象来说，台阶波本身就是合法的连续信号（分段常值）。

反方向的桥更微妙。连续信号进入离散模块的那一刻，Simulink 会在求解器内部隐式插入采样行为，但隐式行为不如显式建模可靠：手动放置零阶保持，把采样周期写成与控制器一致，交界处一目了然，混域错误在画布上直接可见。经验法则：能显式的都显式——交界处的桥、多速率之间的速率转换，全部手放模块。

多速率系统：不同节拍共存

系统复杂后，速率不止两个：电流环 10 千赫兹、速度环 1 千赫兹、监控记录 100 赫兹。多速率系统引入一个连续系统不存在的问题——不同速率的模块如何对表。速率转换模块（Rate Transition）负责这件事，它有三种模式，行为差异直接决定数据一致性：

安全相关项目一律用第一种模式，性能敏感的观测通路可以放宽——但每放宽一处，都要能说清"这根信号读到旧值一拍，会有什么后果"。这个"能说清"的要求在第 7 章验证环节会变成硬性检查。

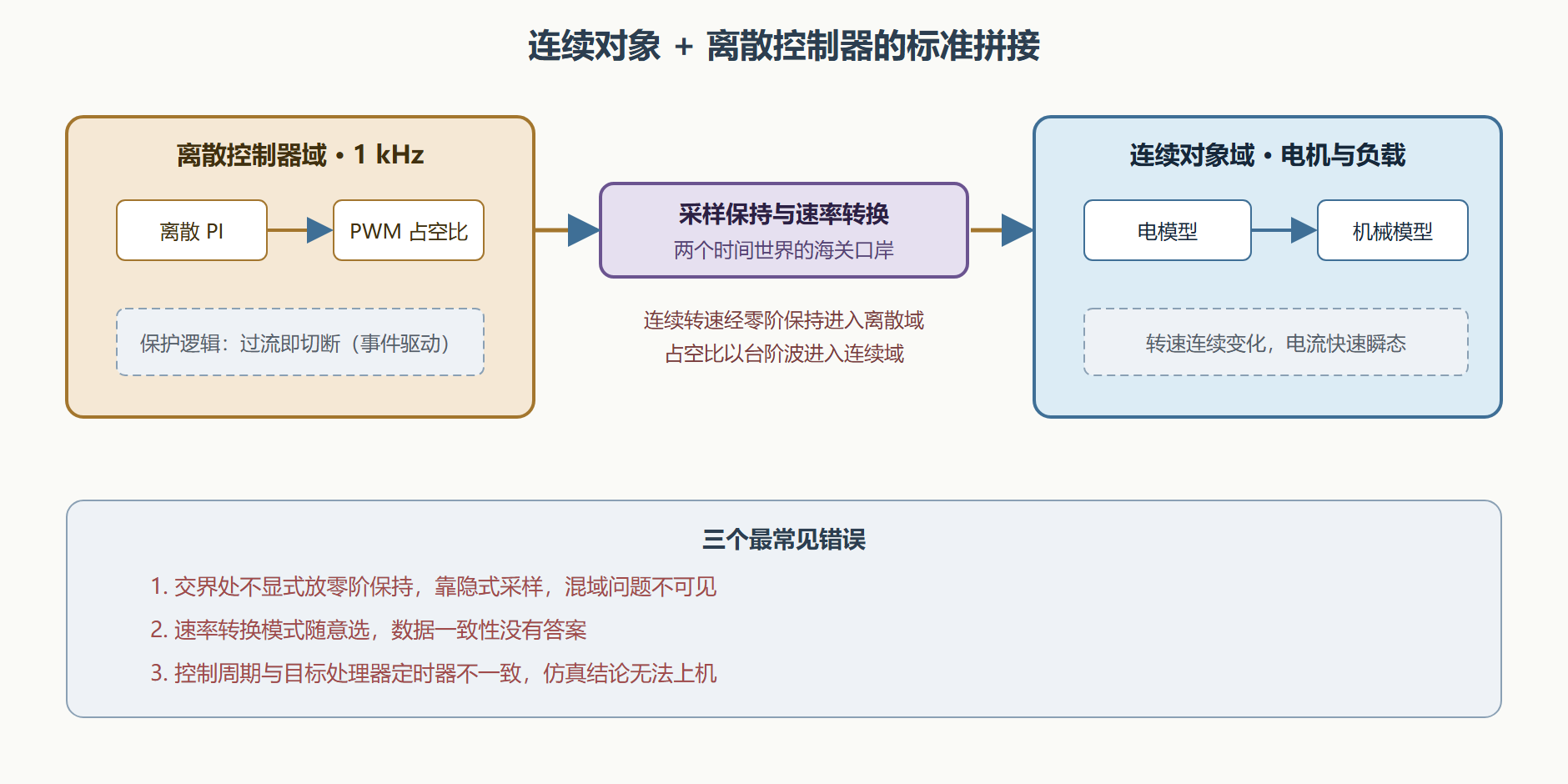

图：混合系统的域拼接与速率转换

执行次序：事件在什么时候发生

混合系统还引入了时刻语义：求解器的时间轴不再是均匀的，它由一串"重要时刻"组成——每个采样命中点、每个过零事件（第 3 章详述）都是一个时刻。在同一个时刻，模块的执行次序由拓扑排序决定；而虚拟子系统与原子子系统的区别正在于此：原子子系统把内部所有模块绑成一个不可分割的执行单元，在多速率交错处保证次序确定性；虚拟子系统只是视觉分组，模块会被打散重排。混域模型的关键路径上放原子子系统，是消除"时序不确定"焦虑的标准做法。

把这层的三个错误提前点名。错误一：交界处不放显式保持，靠隐式规则，画布上看不出域边界在哪；错误二：速率转换模式随手选，被问"这条信号慢一拍会怎样"时答不上；错误三：模型里的控制周期是拍脑袋值，与目标处理器定时器不一致，仿真结论上机即失效。三条都指向同一个习惯——域边界与速率决策要显式、要留痕、要与实物对表。

一个混域调试案例

把规则落到一个真实排查场景。小林在混域闭环上遇到怪象：同样的指令曲线，仿真两次结果不同，误差在转速过零附近最为明显。按混域三查走：一查域边界，零阶保持都在、位置正确，排除；二查速率转换，发现测量通路的速率转换被设成了低延迟模式——快域写、慢域读没有保护，转速过零附近读写竞争使结果依赖执行次序，这正是"两次不同"的根源；三改模式重跑，改回保序确定模式后十次运行结果完全一致，误差消失。

这个案例的推广价值在于它揭示了混域问题的一般形态：症状在连续域曲线 上，病根在离散域的次序与节拍里。看见"结果不确定""偶尔发散""过零附近异常"，先别动物理参数，回头检查速率转换模式、原子化设置与采样相位——三查走完仍无果，才轮到怀疑模型物理本身。

常见问题

问：控制器与对象必须分开用两个采样率吗？统一成一个速率不是更省心？

统一速率确实省心，代价是仿真计算量按速率比放大。电流环 10 千赫兹、机械负载 100 赫兹够用的场合，强行统一成 10 千赫兹意味着机械侧白白多做百倍的无用计算；模型一大、实验一多，这笔账非常可观。多速率的正确心态是：把它当成有纪律的工程事实来管理（显式桥、显式模式、定期核对），而不是当成要消灭的麻烦。

问：混合系统的仿真输出点为什么忽疏忽密？做频谱分析怎么办？

输出点跟随时间轴上的"时刻"分布——采样命中与事件点密集处输出就密，平缓段就疏，这是混合系统的正常行为。需要等间隔数据时，在模型配置里启用细粒度输出（按指定网格输出），或事后对记录信号做等间隔重采样；两者都会引入轻微插值误差，频谱分析前先确认它落在你的精度预算内。

问：初建混合模型，采样周期应该先定控制器还是先定对象模型？

先定控制器的节拍（它由目标处理器的任务配置决定，是约束条件），再把对象模型的表达粒度向它对齐——对象里快于控制节拍一半的动态要么建准、要么显式简化，不能让它以"半糊弄"的状态混进仿真。这个顺序与 2.2 节"采样时间一石三鸟"一脉相承：节拍是约束链的源头，对象建模粒度是下游决策，源头定好下游才有依据。

本节要点回顾

• 混合系统是常态：连续对象、离散控制器、事件逻辑共存于一张框图，各有时间观；
• 采样保持是桥：连续转离散用零阶保持显式切片，台阶波本身就是合法的连续输入；
• 速率转换三种模式：保序确定、快到慢保护、低延迟，安全关键默认第一种；
• 原子与虚拟子系统：关键路径用原子锁定执行次序，虚拟分组会打散重排；
• 时刻语义：求解器时间轴由采样命中与事件构成，不是均匀网格；
• 三个显式化：桥显式、模式显式、周期与实物一致，混域错误大多源于含糊；
• 调试口诀：症状在连续曲线，病根在离散次序——异常先查混域三处，再动物理参数。

至此四种数学对象还剩一种没亮相：事件驱动。它与层次化结构一起，构成下一节的内容——也是本章的收尾。
