3.3 过零检测与事件离散化

3.3 过零检测与事件离散化

本节摘要：继电器翻转、二极管导通、饱和限幅、碰撞接触——这些不连续环节是仿真世界里的"悬崖"：跨越悬崖的步长会把跳变抹成斜坡，时间定位也会漂移。过零检测是引擎处理悬崖的机制：探测到信号逼近跳变面时收缩步长、精确定位事件点，再从事件点重新出发。本节讲清这套机制的工作原理、性能代价与关闭时机，并演示一个继电器模型的完整诊断过程。

为什么跳变需要特殊机制

考虑一个继电器：输入过阈值输出翻到正满幅，低于另一阈值翻到负满幅。数值求解器的眼光里，这是两难。步长小，跳变被精确捕捉，但切换频繁的电路里仿真慢到无法接受；步长大，跳变发生在一个步长内部，输出被平均成中间值——波形相位漂移、能量计算失真，更隐蔽的是求解器完全不知道发生了事件，误差无从估计。

过零检测把"跳变面"显式注册给引擎：每个带不连续性的模块（继电器、饱和、死区、符号函数等）声明自己的过零函数——一个在跳变处恰好为零的辅助量。求解器每个步长检查这些辅助量的符号；符号翻转意味着步长内部藏着一次跳变，求解器随即收缩步长、二分逼近跳变时刻，把该时刻注册为时间轴上的一个精确事件点，然后从事件点重新积分。效果是：跳变时刻的定位精度不依赖步长，跳变两侧各自用合适的步长正常推进。

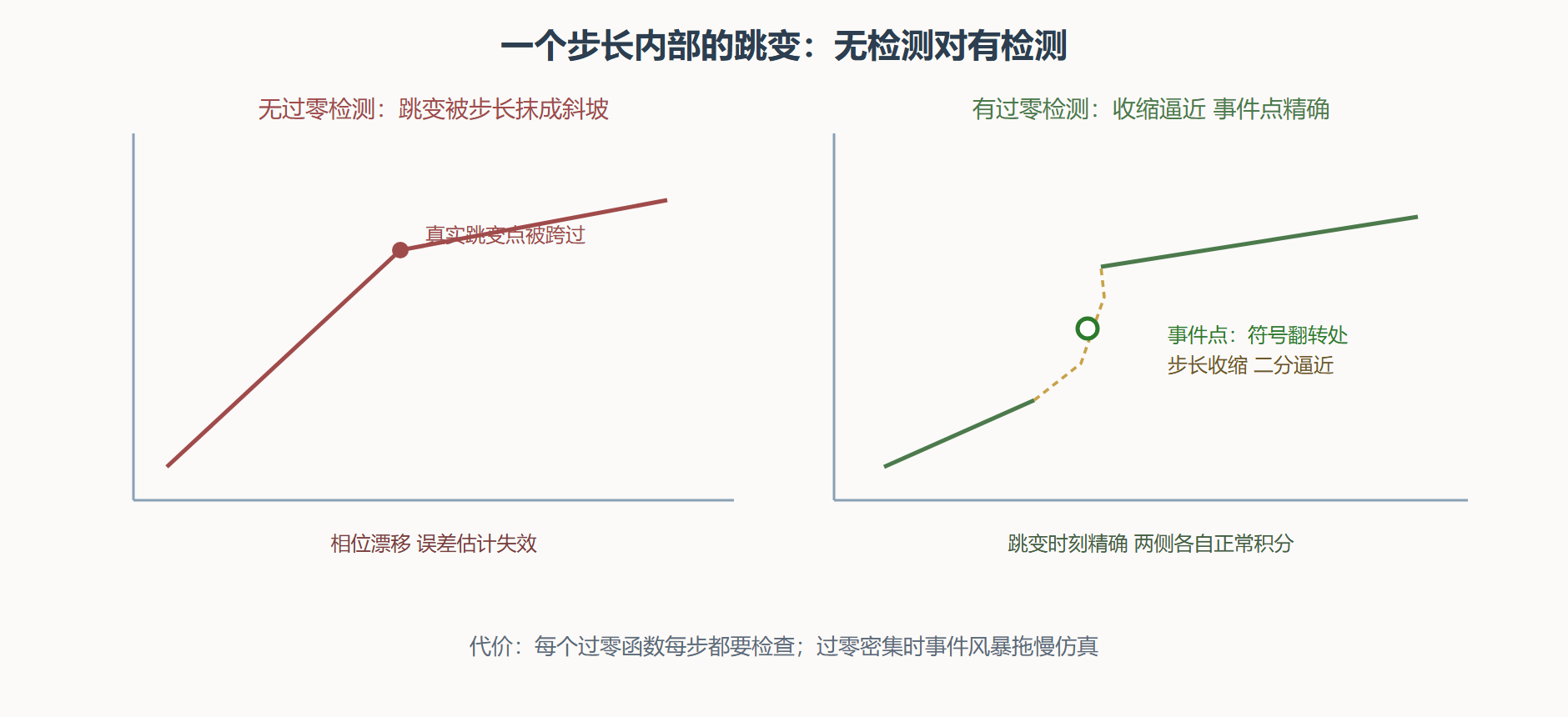

图：过零检测如何定位一次跳变

代价与缓解：事件风暴

机制的代价与过零数量成正比。开关电源模型里，功率器件每个开关周期通断各一次，一毫秒仿真可能产出成百上千个事件；每个事件都要收缩步长、定位、重启积分，仿真时间随之膨胀。判断是否陷入事件风暴，看求解器诊断输出的过零计数与最小步长统计即可。

缓解手段按激进程度排列。其一，收紧容差之外先调过零容差：过零算法的搜索容差适当放宽，换取定位略粗但事件处理更快，多数非精密定时场景可接受。其二，合并过零函数：某些模块配置里可以关闭内部冗余的检测项，只留真正影响输出的跳变面。其三，改模型结构：用带迟滞的特性替代理想开关特性，跳变次数直接减少；或者按 3.2 节的两段式，把高频开关级用平均模型替代，开发期根本不给它产生过零的机会。其四，极端情况下对特定信号关闭过零检测——这是与虎谋皮：定位漂移、抖动、能量误差都会回来，只适合"我知道这个跳变不关键"的场合，且必须在注释里写明理由。

% 继电器模型的过零诊断会话（命令行操作示意）
set_param('relay_demo', 'SolverType', 'Variable-step');
set_param('relay_demo', 'Solver', 'ode45');
set_param('relay_demo', 'RelTol', '1e-4');
out = sim('relay_demo', 'StopTime', '0.1');

% 读求解器诊断：过零次数与最小步长（示意路径，随版本可能变化）
diag = out.SimulationMetadata.TimingInfo;
% 若过零计数达到数十万级、最小步长远小于容差需要：
%   方案一 放宽过零搜索容差
set_param('relay_demo', 'ZeroCrossAlgorithm', 'Adaptive');
%   方案二 给继电器加迟滞 减少切换次数（修改模型结构）
%   方案三 仅对该继电器关闭检测 并在模型注释中说明理由
​

与采样事件的分工

容易混淆的一点：过零是连续域的事件机制，采样是离散域的节拍机制，两者在时间轴上共存但互不替代。一个常见设计错误是用高频定步长去"追"跳变（把步长设得极小希望自然捕捉到跳变）——这是把事件问题误当节拍问题，精度上不去、速度先崩掉。正确姿势：跳变时刻交给过零检测，节拍推进交给采样机制，让引擎各司其职。

第 4 章的复盘里，继电器与死区特性会真实出场一次：小林的模型在加入迟滞比较器后仿真骤慢，诊断路径正是本节的顺序——看过零计数、查最小步长、加迟滞改结构，三步收场。

⚠️ 常见坑：Stateflow 与过零的交集。状态跃迁条件里的连续信号比较会注册过零，复杂的转移图配上多个连续条件，事件数量悄悄翻倍。排查时先看状态机内部的条件数量，再决定是否把条件检测挪到离散采样域。

两种过零算法的取舍

过零检测内部有两种算法实现，行为差异值得知道。非自适应算法用固定的小步长在跳变面附近搜索，行为保守可预测，事件定位精度与搜索步长直接挂钩；跳变面少、时刻要求苛刻的场景用它，代价是每个事件的处理时间偏长。自适应算法按信号的局部动态调整搜索力度，平缓面大步逼近、剧烈面细步搜索，事件密集场景的总开销明显更低，代价是行为依赖历史、极端场景下定位精度可能波动。拿不准时用默认的自适应，遇到"事件定位时刻有抖动"的报告再切换对照——这也算 3.2 节"换求解器复跑"思想在事件机制上的翻版。

还有一种隐蔽的过零来源值得点名：你自己写的 MATLAB Function 块。预置模块的跳变面引擎了如指掌，而自定义代码里一个 if x 大于 0 式的硬判断，引擎无法注册过零，只能靠步长硬碰——精度悄悄退回"无检测"状态。治理办法是把这类判断挪到显式的过零能力模块之外，或改用带检测能力的实现（比较器模块加数据类型转换），让引擎重新看见跳变面。自定义模块（第 9 章）与过零的这条交界，是排查"为什么我的自定义逻辑输出的跳变时刻总不准"时的第一站。

本节要点回顾

• 跳变是悬崖：无检测时被步长抹成斜坡，相位漂移且误差估计失效；
• 过零机制三步：符号监视、收缩逼近、事件点重启，定位精度不依赖步长；
• 事件风暴：过零计数与最小步长是诊断指标，开关类模型的高发症；
• 缓解按序升级：调过零容差、合并检测面、改结构加迟滞，关闭检测是最后手段；
• 事件与节拍分工：跳变交给过零，节拍交给采样，用小步长追跳变是方向性错误；
• Stateflow 交集：连续条件的状态跃迁注册过零，复杂转移图警惕事件翻倍。

机制、地图、悬崖都讲完了，本章最后一站用一场亲手实验收束：定步长与变步长，到底差多少。
