本节摘要：Stateflow 用状态与迁移表达事件驱动的逻辑系统，是框图信号流之外的第三种时间观。本节从第 4 章遗留的保护逻辑需求出发，把一段文字规格翻译成状态机：状态、迁移、条件、动作、内部计时逐个落地，再讲清状态机与连续模型混合仿真时的执行语义。读完本节，逻辑密集型需求将不再逼你用比较器堆出不可维护的迷宫。

一段规格书引发的翻译需求

需求文档这样写："系统上电后处于运行态；电流连续 10 毫秒超过阈值进入告警态并点亮告警灯；告警态下电流回落到阈值以下立即返回运行态；若告警持续满 50 毫秒，进入切断态并封锁输出；切断态保持直到收到人工复位指令。"读两遍就会发现，这段话的骨架不是"输入到输出的映射"，而是"系统处在什么状态、什么事件让它迁移到什么状态"——这正是状态机的母语。

用比较器与触发器堆这段逻辑会得到什么？三路比较、两级计时器、若干 RS 触发器、加上跨信号的使能连锁，二十来个模块，逻辑正确性靠脑内推演，改一个阈值要在三处同步。状态机画出来是三个圆角框加四条迁移线，规格与图形一一对应，评审时需求方自己就能看图核对。

四要素落地：状态、迁移、条件、动作

状态是系统的驻留情形，三个框：运行、告警、切断。迁移是状态间的有向边，带条件守护：运行到告警的边上写"电流超阈值且持续计时满 10 毫秒"。条件里的"持续计时"用状态内部计时实现——Stateflow 为每个激活状态维护 dwell 时间，条件里直接引用，省去手搭计时器。动作分三类落位：迁移动作写在边上（发生时执行一次，如清计时器）、入口动作写在状态内部 entry 区（进入时执行一次，如点亮告警灯）、during 动作在驻留期间每拍执行（如刷新告警码）。

% 状态机迁移表（图形的文本对照，评审用）
状态: 运行 / 告警 / 切断

[运行] --电流大于阈值 且 dwell 大于等于 10毫秒--> [告警]
[告警] --电流小于阈值--> [运行]          % 迁移动作: 清除告警计时
[告警] --dwell 大于等于 50毫秒--> [切断]  % 入口动作: 封锁输出 置故障码
[切断] --收到人工复位 且 电流低于阈值--> [运行] % 入口动作: 解除封锁
默认入口: [运行]                          % entry: 初始化计时器与输出
​

这张迁移表是工程交接的隐藏福利：图形给评审，表格给测试组直接生成用例——每条迁移至少一个用例覆盖，再补"条件不满足时的驻留"负例，状态机测试的骨架就有了。第 7 章的覆盖率分析会把这个思路变成机器指标。

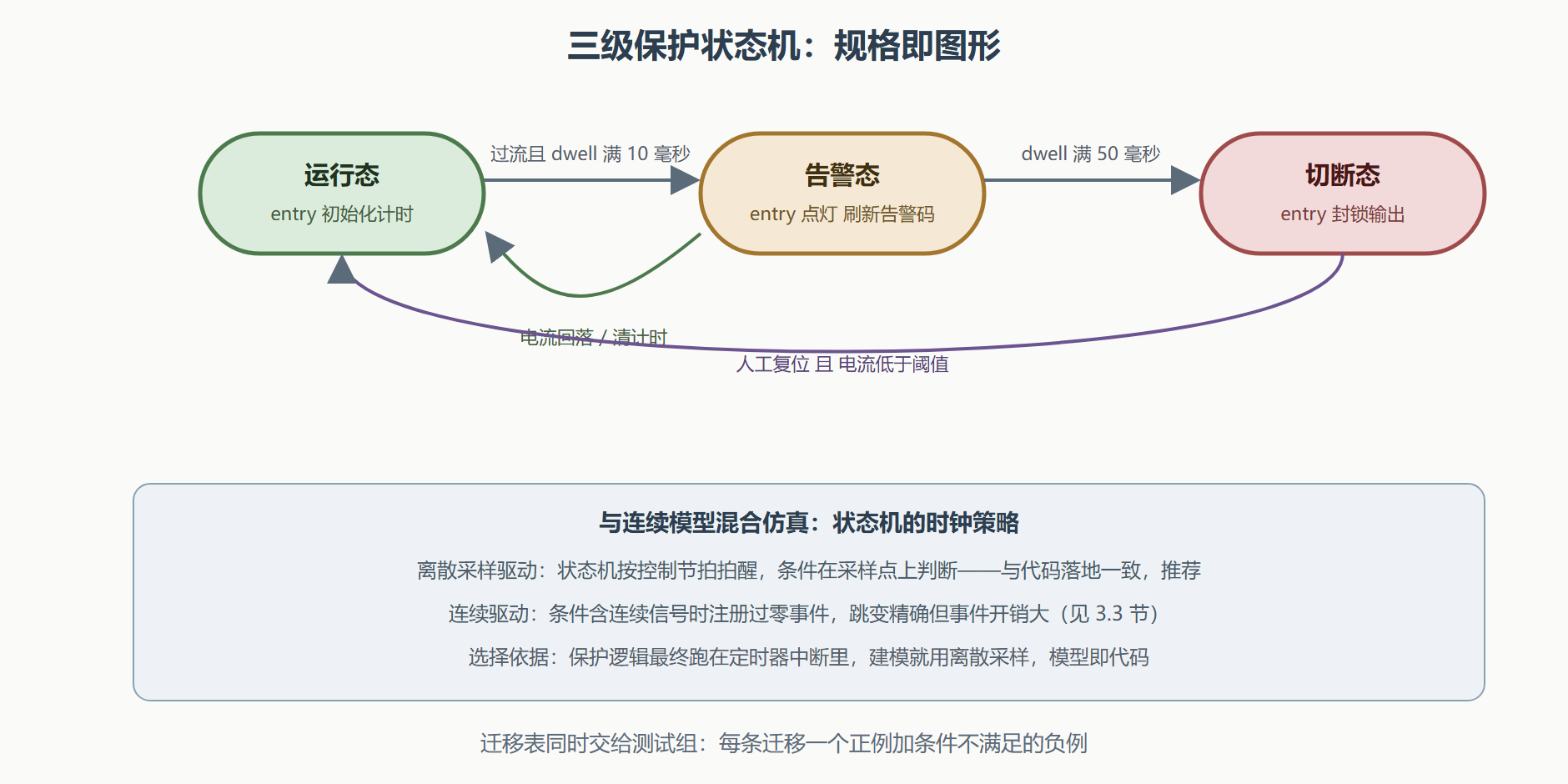

图：保护逻辑状态机与混合仿真时钟

混合仿真语义：状态机什么时候醒

状态机放进框图后，它的时间观必须显式选择。离散采样驱动下，状态机按设定的采样周期拍醒，每次醒来判断一次迁移条件——这正是最终代码在定时器中断里的行为方式，模型与实物一致性最好，本节的保护逻辑选它。连续驱动下，迁移条件若包含连续信号，Stateflow 会为条件注册过零事件，跳变时刻被精确定位——适合逻辑与模拟量强耦合、跳变时刻本身是研究对象的场合，代价是 3.3 节讨论过的事件开销。

第三种语义容易被忽略：迁移的执行次序。同一时刻多条迁移条件同时满足时，执行次序由迁移的优先级决定（图上的排列顺序），评审时必须核对优先级——本例里"告警到切断"必须优先于"告警到运行"评估，否则恰好在 50 毫秒边界回落时可能漏掉切断。这类边界行为是保护逻辑测试用例的必设项。

设计守则五条

一，状态数控制：单一状态机超过十个状态就考虑分层（父状态与子状态），层级让迁移条件按作用域分组。二，条件不跨域：状态机只读离散采样后的信号，连续信号先经采样保持，时钟语义保持单一。三，动作落位有讲究：一次性动作用入口或迁移动作，持续动作用 during，别用 during 累计一次性事件。四，不许有孤立状态：每个状态都要有到达与离开的路径，复位迁移覆盖切断态这类"困死"情形。五，规格与图形同版本管理：需求文本变更必须反映到迁移表，迁移表与图形一起进版本库。

⚠️ 常见坑：把状态机内部计时（dwell）与外部定时器模块混用。同一份"持续时间"逻辑出现在两处，采样节拍一改就不同步。时长逻辑统一放状态机内部，外部定时器只做与逻辑无关的节拍源。

延伸：图形函数与真值表——状态机的两件外挂

迁移条件复杂到一定规模，图上会挤满长条件表达式，可读性急转直下。两件外挂专治这个。图形函数：把一段可复用的判断逻辑（比如"是否满足切断条件"）写成一个可在图上被多处调用的函数节点——条件表达式只写一遍，测试也只测一遍，五个状态共用一个判断时收益明显。真值表：纯组合的决策逻辑（故障码组合到处置动作的映射）用真值表表达，比画一堆并行状态加迁移清爽得多，评审时逐行核对也更容易。两者的共同精神是把"判断逻辑"从"状态结构"里剥离出来——状态图管拓扑，函数与真值表管判断，各画各的清晰。

用它们时守住一条边界：外挂适合"无记忆的组合判断"，凡是需要跨节拍记忆的（计时、计数、防抖），留在状态与迁移里表达——记忆散落在外挂函数里，状态图的拓扑就不再完整描述系统行为，可读性反受其害。

常见问题

问：状态机应该用默认迁移显式处理"上电即处于异常工况"吗？

应该，而且这是新手状态机最常见的缺口。默认迁移画到运行态，隐含假设是"上电时一切正常"；真机上电时转速不为零、电流传感器有漂移，状态机却从运行态起步，保护逻辑在最需要它的时间里恰好在错误的状态。规范做法：默认迁移先经过一个自检态（检查传感器合理性、确认无残留故障），通过后才进运行态——多一个状态的代价换来上电路径的可控，这笔账在保护逻辑上永远划算。

本节要点回顾

• 状态机适配逻辑密集需求：带条件、计时、迁移的规格，用状态与迁移表达而非比较器堆叠；
• 四要素落位：状态驻留、迁移带守护、dwell 计时内建、动作按入口迁移驻留三类归位；
• 迁移表是隐藏资产：评审给需求方看图，测试组按迁移生成用例骨架；
• 时钟策略选离散采样：保护逻辑最终跑在定时器中断里，模型即代码；
• 迁移优先级是行为的一部分：同刻多条件满足时按优先级评估，边界用例必测；
• 五条守则：控制状态数、条件不跨域、动作落位、消灭孤立态、规格同版本。

逻辑能力装好了，下一站给电机换一副"物理骨架"：让模型带上真正的电气与机械端口。
