5.2 Simscape物理建模

5.2 Simscape物理建模

本节摘要：Simscape 把建模单元从"有输入输出的运算模块"换成"通过端口交换能量的物理元件"，连线语义从赋值变成守恒。本节把 4.1 节手工搭建的电机模型升级为 Simscape 物理网络：电气端口、机械端口、物理信号各归其位，重点讲清物理网络与信号流的因果性差异、混合建模的接口规范，最后用交叉验证证明升级没有改变物理行为。

硬件组的一个要求暴露了表达边界

硬件组审阅 4.1 节模型时提了一个看似简单的要求："给我们一个电端口，我们想直接把它接进母线模型。"手工框图模型答不了这个要求——它的"电压输入"是一根信号线，语义是"把数值赋给参数"，不是"这个端口与你的母线交换电流"。物理世界的端口是双向的：你给我电压，我回你电流，谁也不单方面"赋值"。要满足这类需求，模型必须换成物理网络的表达。

Simscape 的单元库按物理域组织：电气域里是电阻、电感、电容、源与测量元件；机械域里是转动惯量、轴承摩擦、理想转矩源。元件之间用物理连线连接，每根线代表一个"节点"，节点上基尔霍夫定律自动成立——电气节点电流和为零、机械节点角速度一致转矩和为零。建模者的工作从"排列因果次序"退到"画电路图"，方程自动生成，因果性由求解器整理（1.3 节对比 Modelica 时讲过的非因果范式，Simscape 是它在 Simulink 家族内的实现）。

升级实操：从手工框图到物理网络

电模型的转换直来直去：电枢回路改成"电压源、电阻、电感、反电动势受控源"串成一条支路；机械侧把转动惯量与摩擦块接到理想机电耦合元件的机械端口上。转换后模型多了两个物理端口——电气正负端口、机械转轴端口——硬件组的要求达成：他们的母线模型可以直接接上来，连接即守恒。

真正的转换难点在接口。物理网络与信号框图混合时，双向的物理量要经两类特殊模块翻译：物理信号到 Simulink 信号的传感器（取出电压、电流、转矩作为信号送给控制器），以及 Simulink 信号到物理源的执行器（把控制器的占空比指令变成源的行为）。接口处要盯两件事：其一，信号方向明确后物理量纲要核对，传感器选错了量（取成电压而非电流）网络照样能跑，数值全错；其二，每个物理网络必须恰当地定义参考——电气域的接地、机械域的机座，悬空的参考是物理建模报错的头号来源。

% 物理网络搭建后的交叉验证脚本
load_system('motor_simscape');       % 新的物理网络版
load_system('motor_speed_loop');     % 4.1 节手工框图版

cfg = [ {'ode23t','1e-4'}, {'ode23t','1e-5'} ];   % 物理网络常配隐式求解器
for k = 1:2
  set_param('motor_simscape', 'Solver', cfg{k,1}, 'RelTol', cfg{k,2});
  outN(k) = sim('motor_simscape', 'StopTime', '1.0');
end
outO = sim('motor_speed_loop', 'StopTime', '1.0');

% 交叉验证：同一指令与负载下，转速曲线逐点对比
wn = interp1(outN(1).tout, outN(1).w.Data, outO.tout);
err = max(abs(wn - outO.w.Data)) / max(outO.w.Data);
fprintf('物理网络与手工框图最大相对差 %.3f%%\n', err*100);
% 判定：误差在千分之一量级 = 转换未改变物理行为
% 若误差达百分点级，优先核对：摩擦块参数、耦合元件的默认值、参考定义
​

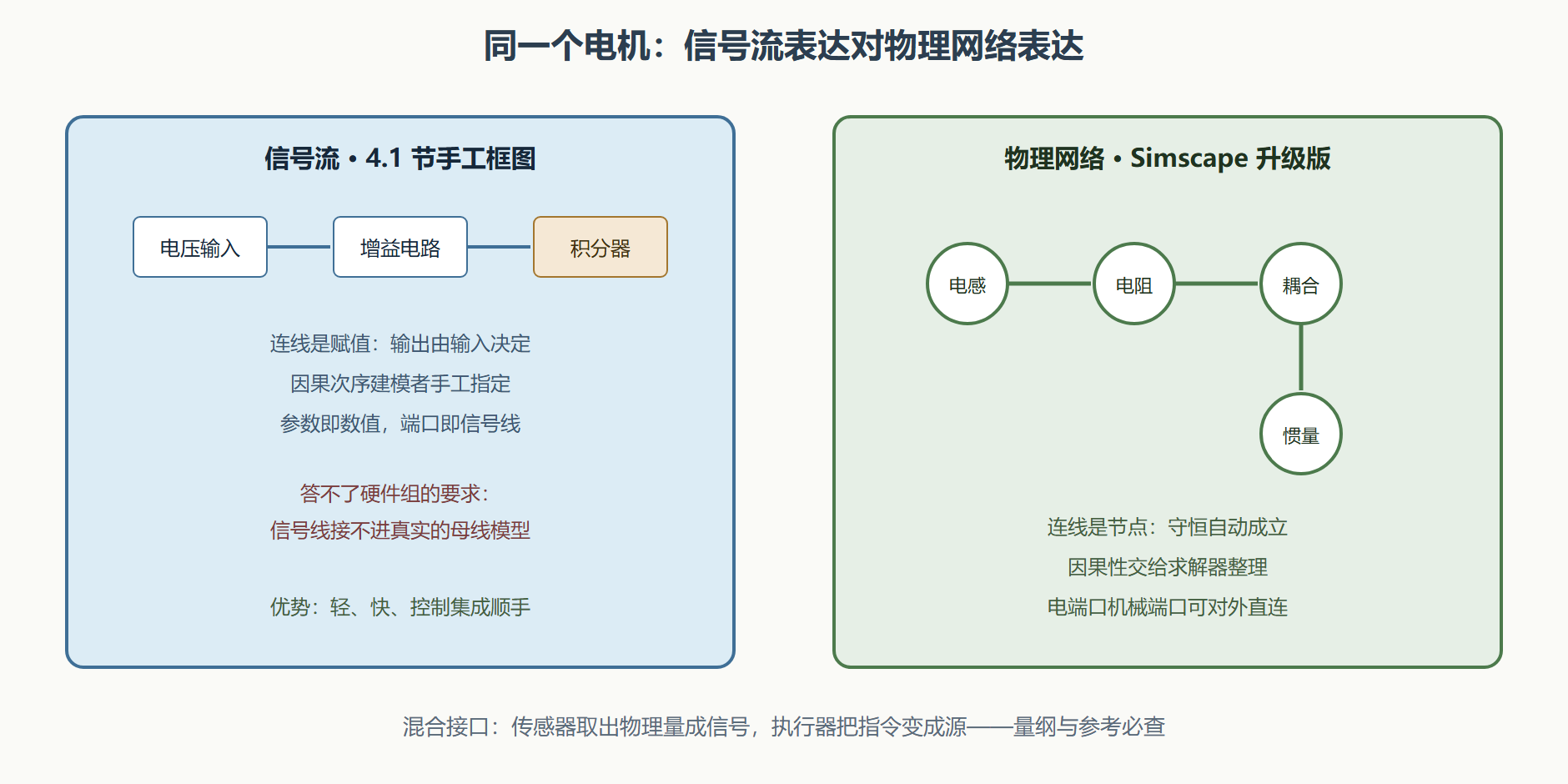

图：信号流模型与物理网络模型的对照

求解器与代价：物理网络的脾气

物理网络改变了求解器画像。守恒约束让方程组带上代数性质（DAE 特征），隐式求解器从"可选"变成"常规"——上一节刚在 3.2 节认识的隐式家族在这里成了默认搭档。元件的物理参数如果量级悬殊（毫欧级的接触电阻对兆欧级的绝缘电阻），刚性加剧，步长被拖紧——所以物理建模有一条自己的参数卫生习惯：别把理想化到极端的参数（零电阻、无穷大阻抗）写进模型，用"工程上足够大或足够小"的实际值代替。

交叉验证是升级的收尾仪式，不可跳过。上面的脚本给出判定基准：同工况下两版模型转速曲线最大相对差在千分之一量级，转换即告无副作用；若差到百分点级，优先核对三处——摩擦块的默认参数、机电耦合元件的类型选择、参考定义是否完整。验证通过后，手工框图版不必删除：轻量版跑控制整定与批量扫描，物理网络版接待硬件对接与保真度追问，两版并存各司其职，共用同一份参数脚本（第 6 章的数据管理会把这件事制度化）。

💡 关键直觉：物理网络换来的不是"更真实"，而是"更可组合"。单看一台电机，手工框图又快又好；一旦模型要与其他组的热网络、传动网络直接握手，端口与守恒语义就开始值钱。

常见问题

问：物理网络模型仿真报"数值奇异"或"矩阵病态"，一般是什么病？

三个高发病因按顺序排查。参考定义缺失或重复：电气域少接地、机械域少机座，或者多接了造成冗余约束，矩阵立刻奇异——数一数每个独立回路的参考点数量。理想化参数极端：零电阻的导线段、完全刚性的连接件，把方程的数值条件拉到悬崖边，给它们换上"工程上足够极端但有限"的实际值。冗余元件：两个串联的理想电压源、并联的理想电流源，物理上就是矛盾方程，求解器无从下手。三类病因加起来覆盖了九成的数值奇异报错，而它们的共同点是说：病不在求解器，在物理表达本身。

问：物理网络版能不能也生成嵌入式代码？还是只能留在仿真侧？

部分可以。网络对应的方程经符号化简后可以生成代码，但开关级、事件密集的物理网络生成出来的代码通常超出嵌入式预算——实践中的分工还是 5.2 节的两版并存：物理网络版负责高保真验证，从它导出降阶模型（或直接用轻量框图版）去做部署代码。想走"物理网络直接生成"路线的项目，先把 8.2 节的资源预算算清楚再决定，不要等生成完才发现体积超标。

本节要点回顾

• 连线语义之变：赋值到守恒，节点上基尔霍夫定律自动成立，因果性交给求解器；
• 升级路径：电枢支路元件化、机械侧惯量摩擦块化，物理端口对外可直连；
• 混合接口两件事：传感器与执行器定方向、查量纲；参考定义（接地、机座）必须完整；
• 求解器画像变化：DAE 特征配隐式求解器，极端参数加剧刚性，参数取工程实际值；
• 交叉验证定放行：千分之一量级相对差判转换无副作用，百分点级先查三处；
• 两版并存：轻量框图版跑整定扫描，物理网络版做硬件对接与保真度担当。

物理骨架换好了，还剩一种世界没进过：没有微分方程、时钟直接跳到下一个事件的世界。下一节走进测试线。
