8.3 硬件在环与实时仿真

8.3 硬件在环与实时仿真

本节摘要：交付链的最后一环把代码放进真实硬件：处理器在环（PIL）验证目标板上的代码与模型行为一致，硬件在环（HIL）让实物控制器与实时仿真机对跑，用真实时序与接口做全闭环测试。本节讲清两级阶梯的定位差异、实时化的定步长约束、信号接口的物理化，以及故障注入——HIL 独有的杀手锏。第 3 章的定步长知识与第 7 章的证据链在本站合流。

两级阶梯：PIL 与 HIL

阶梯的第一级是处理器在环：生成的代码编译到真实目标板上运行，但被控对象仍然是普通仿真——目标板每个节拍把控制输出发回仿真环境，把测量值取回去。PIL 回答的问题非常具体：目标机上的代码行为与主机上的模型行为是否一致。定点化的舍入、编译器优化、字长差异带来的行为偏移，在这一级被逐点揪出。PIL 测试的产物是一致性报告——8.2 节复测仪式的最终背书。

第二级是硬件在环：实物控制器（整套 ECU，包括驱动、接口电路）接到实时仿真机上，仿真机实时运行被控对象模型，通过物理化接口（模拟量、PWM 采集、总线信号）与控制器对接。PIL 验证"代码"，HIL 验证"整机"——时序抖动、接口延迟、传感器噪声、线束故障，这些在纯仿真里被理想化掉的东西全部回到闭环里。HIL 台架的价值在两件事：回归自动化（每夜全工况回归，人只看报告）与故障注入——安全关键系统无法在真电机上做的短路、断线、传感器漂移，在 HIL 上一键复现。

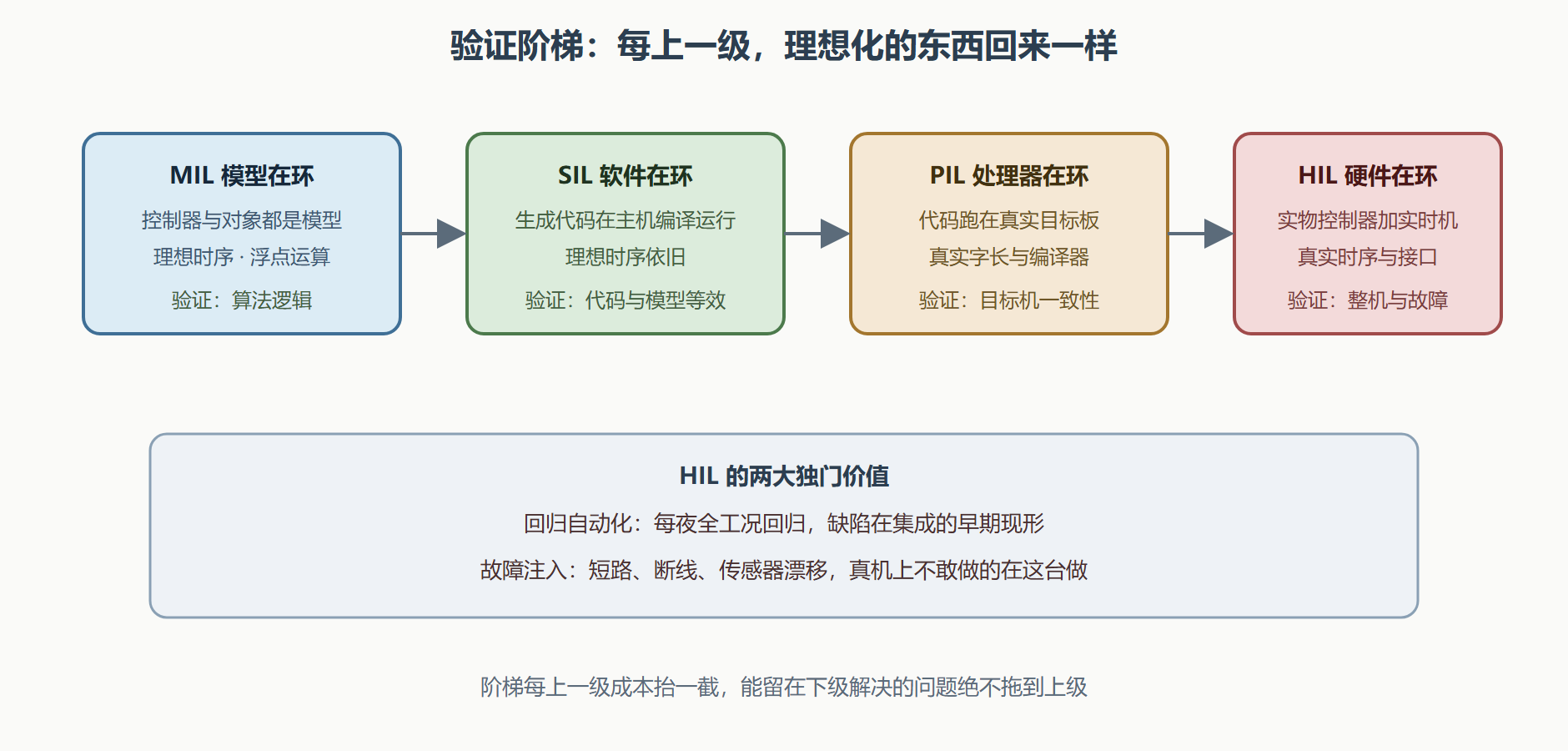

图：从纯仿真到 HIL 的验证阶梯

实时化：定步长的硬约束

实时仿真的定义残酷而简单：一秒的物理过程必须在一秒内算完。仿真机在每个定步长内必须完成全部模型计算，超时就是"任务超载"，闭环作废。这把 3.2 节的求解器议题变成了硬约束：实时机只跑定步长；被控对象模型必须为实时性瘦身——4.2 节的开关级模型在 HIL 上通常换成平均模型或降阶模型，电机模型的电瞬态按仿真步长重新权衡。

模型瘦身的预算怎么算：步长 100 微秒的实时机，每步的"机时预算"就是 100 微秒，模型计算（含通信）必须挤进这个窗口。手段从轻到重：简化不关注的物理细节（磁饱和曲线改折线）、按频段分割采样率（慢动态降频更新）、刚性部分用显式离散化近似。每一步瘦身都要重跑等效性测试（7.2 节）——HIL 模型的保真度取舍是有证可查的工程决策，不是偷偷减料。

信号接口的物理化是另一件"理想化回笼"的事：模型里的浮点转速信号，到 HIL 上变成模拟量输出的电压（或总线报文），控制器采样后再回来。接口链路的量化、噪声与延迟要在模型侧建模（传感器模型、执行器模型），否则 PIL 阶段一致、HIL 阶段莫名震荡的悬案就会出现——排查顺序永远是：先怀疑接口建模，再怀疑控制器。

% HIL 一致性测试的判据框架（交付证据链条目）
用例集：4.1 节阶跃、负载突变 + 7.2 节边界用例 + 故障注入集
比对对象：MIL 基线（浮点、非实时） vs HIL 实录
判定阈值：转速曲线最大相对差 千分之五 以内
          保护动作时刻偏差 1 个节拍 以内
超差处置：先查接口建模（传感器、执行器、延迟）
          再查实时机模型的等效性报告
          最后回查控制器配置（滤波、采样相位）
​

故障注入：HIL 的杀手锏

真电机上做电枢短路实验，代价可能是一台电机加一次维修；HIL 上它是测试脚本里的一行配置。故障注入的用例集通常按故障模式清单（FMEA 的输出）编制：传感器断线（信号置为固定值或悬空噪声）、母线欠压（实时机按曲线拉低供电模型）、PWM 通道失效（接口卡封锁一路输出）。每个注入用例的判据来自第 5 章的状态机：系统必须按设计进入对应保护状态，且在规定时间内。

这些用例与 7.3 节的性质一脉相承：形式化证明了"切断态下输出恒为零"，HIL 故障注入则证明"现实接口条件下系统真的能到达切断态"。证据链从数学证明延伸到物理接口，闭环在此合龙。

⚠️ 常见坑：把 HIL 当万能验收场。HIL 的模型是降阶的、接口是仿真的，它能证明"在此保真度下无此类缺陷"，不能替代台架与整车试验。阶梯的每一级都有不可替代性——跳级省下的钱，都会在现场问题里加倍付出去。

搭一套最小 HIL 的设备账

HIL 给人的第一印象是贵，但"最小可用"的门槛比想象中低，把账算清楚有助于决策。三样硬件是骨架：实时仿真机（按模型算力需求选档，电机类对象入门档即可）、接口箱（模拟量输入输出加数字采集，覆盖控制器的采样与输出通路）、实物控制器（本来就是被测件）。辅助三件：供电与负载模拟（对象模型的能量接口）、线束与转接（工程量常被低估的一块）、上位机（跑实验管理与监控）。预算受限时的降级路径也明确：先用 PIL 打底（一张开发板加仿真环境即可起步），接口信号减到闭环最小集（一条转速反馈加一路 PWM），先跑通最小闭环再扩工况——HIL 台架是长出来的，不是一步买齐的。

软件侧的账同样要算：实验管理层（工况序列、故障注入脚本、结果归档）的价值随台架寿命增长，第一周就搭好目录结构与归档约定，比半年后整理散落数据划算得多。8.3 节反复强调的证据链思维，在设备账上的对应物是：每一分预算都花在"让结论更可信"上，而不是花在参数的丰富度上。

一致性测试的一次实操读数

把 PIL 一致性测试的典型读数摆出来，读者日后可对照研判。小林的定点化控制代码在目标板上跑基准用例，与浮点模型逐点比对：转速曲线最大相对差万分之四——定点化的量化噪声在转速通路上被积分平均掉，健康；起动段电流峰值差百分之一点二——定点截断在快速瞬态上最明显，仍在千分之五契约的边缘之外？不，契约是千分之五，百分之一点二已超差两倍。追查路径按本节的次序：接口建模无改动排除、等效性报告显示定标时电流通路取了 16 位——字长不足，扩到 32 位重测，峰值差回落到千分之一点五，达标收工。

这次实操浓缩了三件本节想交付的事：读数要对着契约判，不要凭感觉说"差不多"；超差的排查有固定次序（接口、模型、代码配置）；最常见的真凶往往是定标这种"当初想省一点"的决策。硬件在环环节发现的每一个问题，都会在真机阶段以十倍代价重现——这是整条验证阶梯存在的经济学理由。

本节要点回顾

• 两级阶梯定位：PIL 验目标机代码一致性，HIL 验整机时序接口与故障行为；
• 实时化是硬约束：定步长内算完全部模型，瘦身走简化、分割、离散化三板路；
• 瘦身须留证：保真度取舍配等效性测试，是可追溯的决策不是偷工；
• 接口建模先行：震荡悬案先查传感器执行器与延迟建模，再怀疑控制器；
• 故障注入按 FMEA 编制：判据来自状态机，与形式化性质前后呼应；
• HIL 不替代实物试验：每一级阶梯有不可替代性，能下面解决的不拖到上面。

至此交付链走完：模型验证过、代码优化过、真机闭环过。第 9 章回头补最后一块能力拼图——当预置模块不够用，你的算法怎么接进框图。
