本节摘要：预置模块装不下的算法，用自定义模块接进框图。本节讲清三条路线的归属——MATLAB System 块（纯 MATLAB 逻辑快速接入）、Level-2 MATLAB S-Function（完整模块语义）、C MEX S-Function（复用既有 C 代码并支持代码生成），并用编码器解码 C 代码接入的全程演示选型与实施。自定义模块的可生成性约束与配套义务（诊断、测试、规范适配）一并交代。

先选路线，再写代码

自定义模块的三条路线，按"你要什么"分流。只是算法逻辑，MATLAB 表达顺手？ MATLAB System 块：写一个对象类，声明输入输出与离散状态，框架替你处理调度——半小时接入，代价是不支持连续状态、代码生成有语言子集限制。需要完整模块语义（连续与离散状态并存、过零、多速率）而逻辑可以用 MATLAB 表达？ Level-2 MATLAB S-Function：回调方法齐全，语义完整，仍是脚本开发速度。核心资产是既有 C 代码（厂家库、驱动、遗产算法）或对生成代码有硬需求？ C MEX S-Function：直接包装 C 源码，配合目标语言编译器（TLC）可定制生成。

主线的解码 C 代码毫无悬念走第三条：资产在 C、需要进生成代码、接口清晰。若它是个纯 MATLAB 的滑动平均滤波，选第一条；若它需要与连续模型紧密耦合的状态插值，选第二条。路线跟着资产与需求走，不跟着熟练度走——这是选型的第一原则。

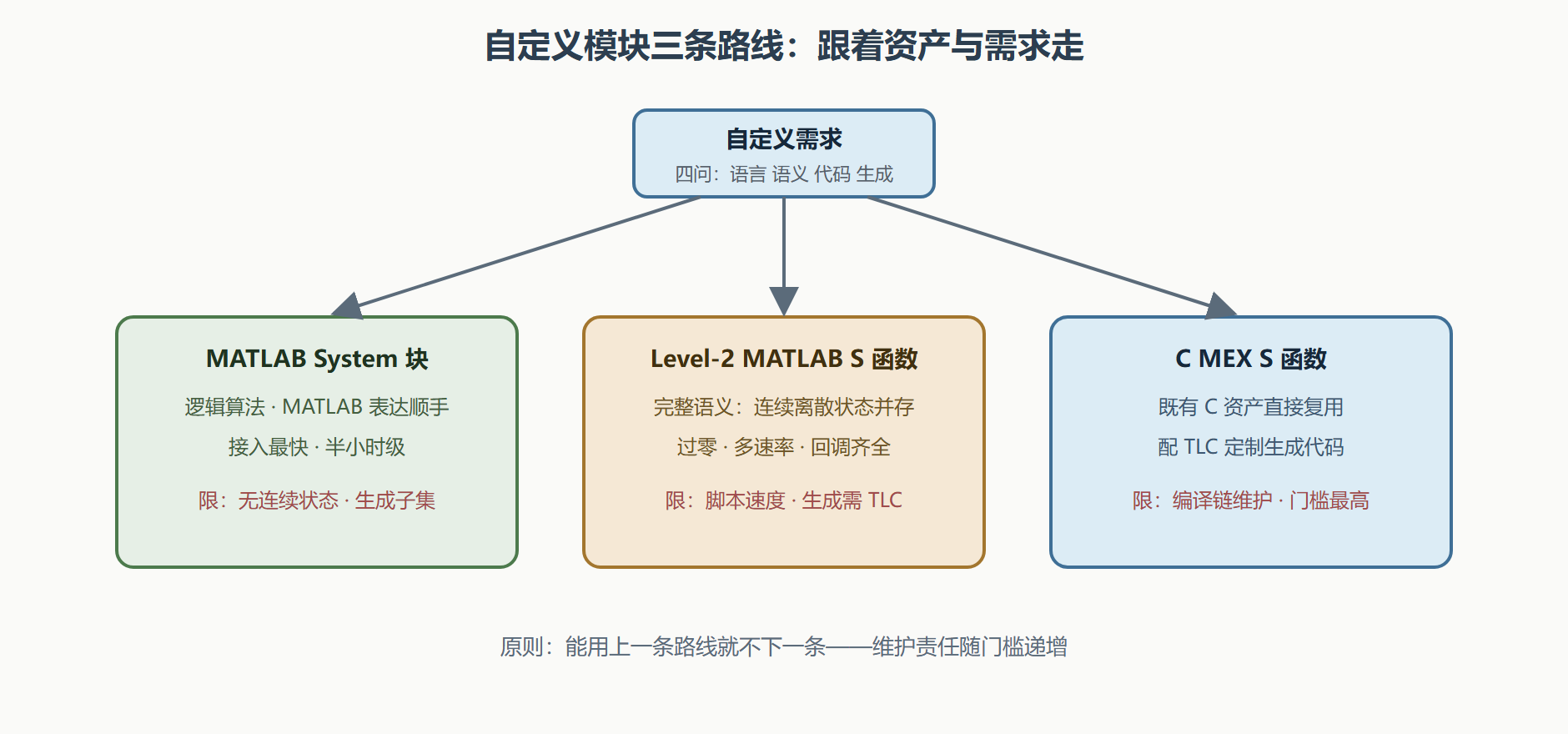

图：三条自定义路线的选型分流

实战：解码 C 代码接入全程

厂家的解码代码接口长这样：decoder_init(counts_per_rev) 初始化，decoder_step(int16 pulse_count) 每节拍调用，返回转速与故障码，内部维护若干静态状态。接入 C MEX S-Function 的五步：

/* 第 1 步：S 函数主入口——声明回调表 */
#define S_FUNCTION_NAME  decoder_sfun
#define S_FUNCTION_LEVEL 2
#include "simstruc.h"

static void mdlInitializeSizes(SimStruct *S)
{
    ssSetNumSFcnParams(S, 1);            /* 参数：每转计数 */
    ssSetNumInputPorts(S, 1);
    ssSetInputPortWidth(S, 0, 1);
    ssSetInputPortDataType(S, 0, SS_INT16);
    ssSetNumOutputPorts(S, 2);           /* 转速 + 故障码 */
    ssSetNumDiscStates(S, 4);            /* 解码器内部状态 4 个 */
    ssSetNumSampleTimes(S, 1);           /* 单速率：离散节拍 */
}

static void mdlInitializeSampleTimes(SimStruct *S)
{
    ssSetSampleTime(S, 0, INHERITED_SAMPLE_TIME);  /* 继承节拍 */
}

static void mdlOutputs(SimStruct *S, int_T tid)
{
    /* 第 2 步：调用厂家函数——静态状态经 ssGetDiscStates 映射 */
    real_T speed; uint8_T fault;
    decoder_getstate(ssGetDiscStates(S));
    decoder_step((int16_T) *ssGetInputPortRealSignal(S,0), &speed, &fault);
    ssGetOutputPortRealSignal(S,0)[0] = speed;
    ssGetOutputPortRealSignal(S,1)[0] = (real_T) fault;
}
/* 第 3 步：mdlUpdate 更新离散状态；第 4 步：TLC 定制生成；
   第 5 步：编译后接进模型，用厂家测试向量做单元验证 */
​

五步里最容易被低估的是第 5 步：自定义模块的单元验证。厂家给了测试向量（脉冲序列对应的标准转速输出），把它们做成一个测试 harness——激励源进 S-Function 与"厂家参考实现"双路对比，断言一致。这段 harness 顺手成为第 7 章覆盖率与回归测试的一部分：自定义模块从此不是验证的盲区。

配套义务：自定义不是法外之地

自定义模块混进模型后，四项配套义务要认领。诊断信息：mdlCheckParameters 里校验参数合法性，错误信息写人话——"每转计数必须大于 0"而不是运行时的段错误。规范检查适配：团队规范里"信号必须命名""接口必须有总线对象"这类条款，自定义模块一样要过；检查器对黑盒模块的检查能力有限，义务落在作者头上——写清接口文档，补齐数据接口定义。可生成性验证：8.1 节的"探路"流程对自定义模块同样适用，TLC 写不写取决于生成需求，但"能不能生成"必须验证而不是假设。版本溯源：厂家代码的版本号进模块注释与第 6 章的实验记录——升级厂家库时，所有引用它的模型能被一次性找出来。

MATLAB System 块走的是轻量路线，义务同款但工具不同：参数校验写在属性的 validateImpl 里、诊断写在 assertImpl 里、可生成性看语言子集文档。两者的分工记一句话：语义轻量选 System 块，语义完整或 C 资产选 S-Function，义务一条不少。

⚠️ 常见坑：在 S-Function 里偷偷调用了仿真专用的全局状态（直接读写工作区变量、printf 之外的文件操作），仿真时岁月静好，代码生成时全面崩坏。边界纪律：S-Function 的世界只有输入、输出、参数与状态，其他一切走接口。

本节要点回顾

• 三路线分流：逻辑用 System 块、完整语义用 Level-2 S 函数、C 资产用 C MEX，跟着资产与需求走；
• 接入五步：声明回调、映射调用、状态更新、TLC 定制、单元验证——最易被低估的是最后一步；
• 测试向量双路对比：厂家参考实现进 harness，自定义模块免于验证盲区；
• 四项义务：诊断人话、规范适配、可生成性验证、版本溯源，一条不少；
• 边界纪律：S-Function 只有输入输出参数状态，仿真专用副作用一律不许；
• 维护责任随门槛递增：能上轻量路线就不下重装路线。

代码接进来了，接着把成熟设计沉淀下去：下一站，自定义库与封装。
