2.1 计算核心子系统：簇、核与一致性

2.1 计算核心子系统：簇、核与一致性

第一章定下了 CK770 走定制 SoC 路线，本节开始往图纸里放第一件东西：计算核心。它是三大件中最"主动"的一件——存储与互连都是围绕"核要什么数据"来设计的，所以解剖从它开始。读完本节，你应当能判断一个产品该配几个核、大小核怎么分工、加速器挂在哪里，并能说清多核共用的缓存为一致性付出的代价。

一颗核不够，两颗怎么放

先立一个反直觉的判断：SoC 配多核，多数时候不是为了"算得更快"，而是为了"算得更省"。单核性能靠提频和加深流水线换，两者都是功耗大户；而系统的真实负载往往是"一段重活加大量零碎"——重活交给少数大核，零碎交给小核轮班，比全体大核硬扛省电得多。这就是大小核配置的经济学：性能按峰值配，功耗按占用配，两者解耦。

放在簇里看，核的组织有三层。最内层是单核：流水线、私有的一级缓存。中间层是簇：几颗核共享一级的缓存与一致性互连，簇内访存延迟最低。最外层是子系统：多个簇经片上互连连到共享的二级缓存或内存控制器。层与层的边界就是一致性的作用域——同簇核心的数据同步便宜，跨簇同步贵。设计配置时，"哪些核放一个簇"因此不是性能问题，而是软件会怎么共享数据的问题：经常共享工作队列的核放同簇，各干各的核宁可分簇。

CK770 的配置决策就落在这三层上：一个大核跑操作系统与协议栈这类控制流，两颗小核轮值传感器采集与数据预处理，一颗推理加速器负责矩阵计算。大核与小核不同簇——它们几乎不共享热数据，分簇后一致性流量最少；加速器不进任何簇，直接挂片上互连，理由下面展开。

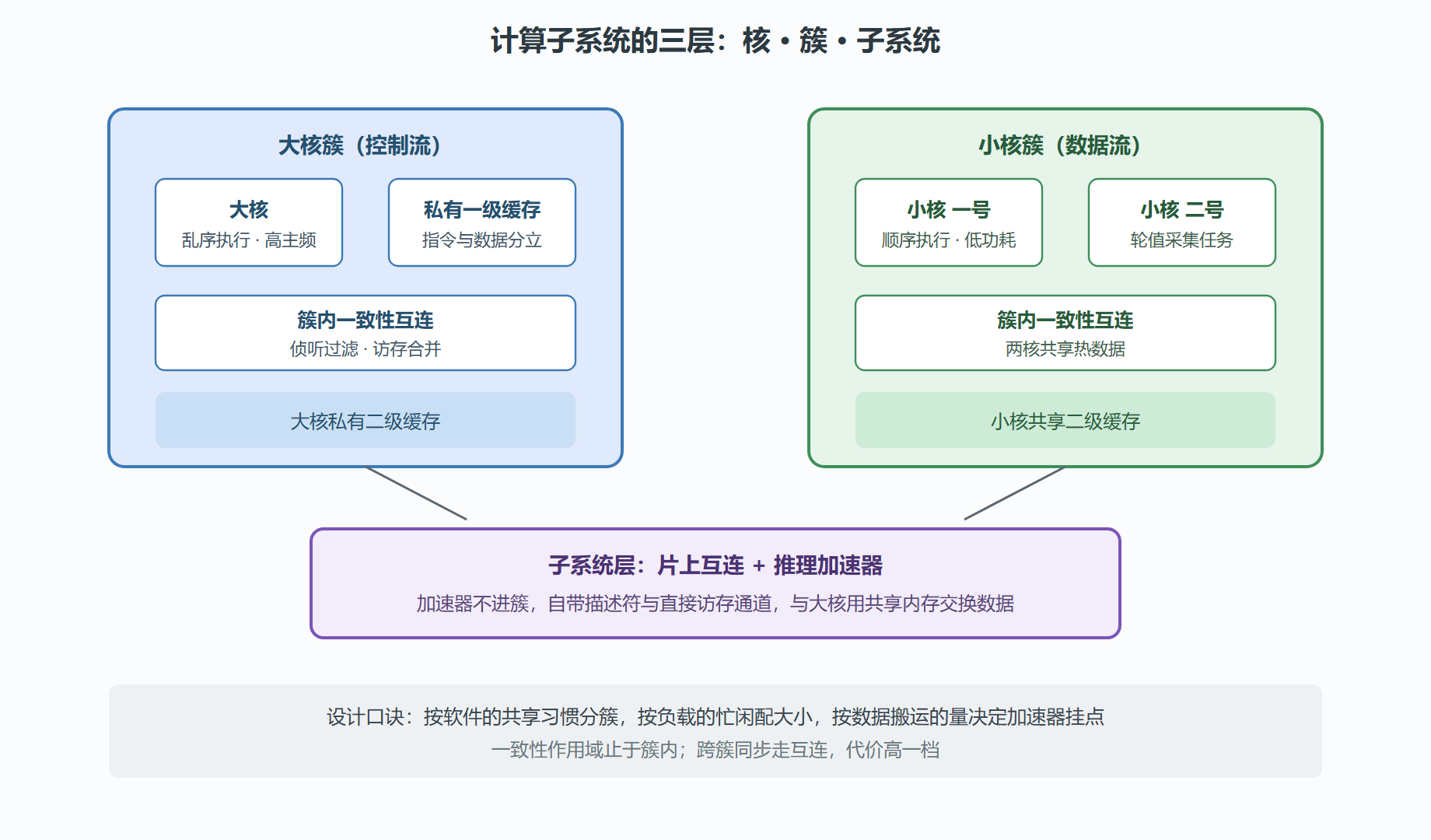

图：CK770 计算子系统的三层组织

一致性：共享的代价怎么付

两颗核各自有缓存，又允许读同一份内存数据，麻烦立刻出现：一份变量在两个缓存里出现两个版本，以谁为准？一致协议就是给这个问题立规矩。主流做法可以用一句话概括——每个缓存行有身份状态，写数据前先取得独占权，别人读时把最新版递过去。规矩本身不难，贵的是执行规矩的信使：每次跨核写都要在簇内互连上跑一轮"作废或取走"的事务，这些一致性流量不搬业务数据，却实打实占带宽。

工程上的对策有三层。第一层是划分作用域：能塞进一个簇的共享就别跨簇，CK770 把大核小核分簇正是在压缩一致性流量。第二层是合并与过滤：簇内互连带侦听过滤器，一片缓存行只在确实被多核共享时才广播作废，私有数据从不打扰别人。第三层是软件纪律：把要共享的数据按缓存行对齐、把频繁写的计数器从共享数组里拆出去，避免"假共享"——两个互不相干的变量恰好挤在同一缓存行，导致两颗核为不相干的数据互相作废。假共享是软件团队最容易踩、也最容易修的一致性坑，架构评审时值得把这条写进协作约定。

加速器挂哪：一个常被放错位置的决定

推理加速器、压缩引擎、加解密单元，这类"数据搬运为主"的模块该挂在哪？错误答案是把它们当外设挂在外设总线上，让 CPU 用寄存器读写的方式喂数据。这样做的隐含假设是"CPU 搬得过来"，而加速器存在的意义恰恰是数据量大到 CPU 搬不动。

正确做法是给加速器三件套：直接访存通道（不经 CPU 的数据搬运）、描述符机制（软件填一张任务卡，写明源地址、目的地址、长度，加速器自己取卡干活）、完成中断（干完通知）。三件套配齐后，CPU 的角色从搬运工变成派单员：填卡、按启动键、等中断。CK770 的加速器就按这个结构挂子系统层，与 2.3 节互连上的直接访存端口对接。顺带一提，这个"派单"模型在第四章的实验里会用代码完整实现一遍——那里你会看到描述符在内存里的真实模样。

案例复盘：CK770 核配置评审会

背景：架构评审会上，市场输入变了一版——网关要新增"本地异常检测"功能，推理频率从分钟级提到秒级。初版配置（一颗大核）的算力估算立刻破产，会议当场改议程，重算核配置。

操作。 团队把新负载拆成三类记账：操作系统与网络协议栈，指令分支密集、单线程性能敏感，记在大染名下；多路传感器采集与格式转换，负载规律、并行度高，记在小染名下；异常检测的矩阵推理，计算规则单一、数据量大，单独立项。对三类负载分别跑了基准测试的估算：大核留三成余量覆盖协议栈峰值，两颗小核按采集负载的一点五倍配置，推理引擎按算子模型反推矩阵单元规模。接着决策簇结构：大核独占一簇，小核合住一簇，理由如前——共享数据不出簇。

结果。 定案"一大两小一加速器"，写进决策记录，同时记下两条风险：小核若被固件调度不当挤占，采集会抖动，要求软件团队提供轮值框架；加速器与 CPU 的共享内存交换在大批量时可能挤占互连，带宽余量移交 2.3 节的预算表核算——这条风险后来真的兑现了，成了 2.3 节那个超支案例的主角。

解读。 这场评审值得学的是用负载画像反推配置，而不是反过来拿配置硬套需求。三类负载的划分方法（控制流、数据流、批处理）可以套用到几乎任何 SoC 立项：先分桶，再对每桶选武器，最后检查桶与桶之间的数据通道。另一个细节是"当场改议程"——评审会的价值就在发现矛盾当场清算，拖到下一轮的成本是所有人的时间。

变式。 若产品没有推理需求，配置退化为"一大一小"，加速器从预算表上划掉，互连压力骤减；若采集任务的实时性要求提到硬实时级别，小核簇还要补一个考虑项：能不能被高级中断打断、中断延迟多少，这就牵出第三章中断控制器与第五章排错的内容——配置决策从来不是孤立的格子，而是牵一串的线。

常见问题辨析

问：既然分簇能省一致性流量，为什么不大簇化或者干脆每核一簇？

两头都有代价。全塞进一个大簇，一致性互连的规模上去了，侦听广播的范围变大，访问延迟与面积同步上涨——省下的流量被更贵的互连吃回去。每核一簇则走向另一个极端：所有跨核共享都变成跨簇事务，走慢路，软件里哪怕最普通的锁与队列都变贵。簇规模的 sweet spot 在"经常共享工作队列的核恰好装得下"这一点上，它是负载画像的函数，不是架构师的审美。

问：为了省电全配小核行不行？

行不行看控制流负载的成色。操作系统的调度路径、协议栈的分支密集段，这类代码在顺序执行的小核上会拖出可感知的响应延迟——省下的电以系统"发闷"的形式偿还。实践中更稳的判断是把响应延迟指标（中断到首个处理指令的时间）设为硬约束反推大核档位，而不是先定核数再看性能剩多少。CK770 保留单颗大核，正是这个约束反推的结果。

问：加速器越配越多，小核会不会有一天被彻底取代？

看不到这个前景，因为两者吃的是不同性质的负载。加速器吃"规则计算"——运算模式固定、数据量大、控制流简单；而采集调度、协议处理、异常兜底这类活，控制流密集、分支不可枚举，天生属于通用核。历史上加速器每强一代，"编排加速器"的软件负担就重一分，对通用核的需求水涨船高而非消退。CK770 二代规划里加速器算力翻了三倍，小核配置不降反增，就是这个规律的一次小型重演。

本节要点回顾

• 多核的首要动机是能效而非峰值性能；大小核把性能按峰值配、功耗按占用配。
• 簇是核组织的中间层，也是一致性的作用域边界；分簇依据是软件的共享数据习惯。
• 一致性流量不搬业务数据但占带宽，靠作用域划分、侦听过滤与软件纪律三招压缩。
• 加速器要配齐直接访存、描述符、完成中断三件套，挂在离数据最近的位置。

计算单元配好了，下一个问题是它们吃的数据住在哪——这就是 2.2 节的存储层次结构。
