上一节把计算单元排了兵布了阵，本节回答它们最关心的问题：数据住在哪。存储层次是三大件里数字最多的一层——每级的容量、延迟、带宽都是要在架构阶段写死的参数。读完本节，你应当能画出一颗 SoC 的存储金字塔，给每层填上说得出口的数字，并且能裁断工程里最常吵架的问题：这块缓冲区该放在哪、归谁管。

为什么快的存储一定小

存储器有个绕不开的物理事实：越快，越贵，越难做大。寄存器一个比特的代价能买片外存储几千上百万个比特；反过来，大容量存储的速度又慢出几个数量级。既然两头都不肯让步，工程就发明了折中术——把数据按"被用到的可能性"分层摆放：越可能马上被用到的，放得离计算单元越近。程序访问数据有很强的局部性：刚用过的数据大概率马上再用，用过它旁边的数据大概率马上用旁边。 locality 在，金字塔就成立：绝大多数请求被顶层拦下，少数穿透到底层，整体表现得又快又大。

CK770 的存储层次从上到下六层，先把每层的量级和角色钉死。

表里有个 newcomer 值得单独说：片上紧耦合存储。它长得像缓存，本质却是普通物理地址的静态存储器——没有命中判断、没有一致性协议、软件说了算。代价是软件要自己管放什么进去；好处是行为完全可预测，访问延迟是常数。实时任务（中断处理、采集循环）把工作数据钉在紧耦合存储里，就躲开了缓存未命中的不确定性。CK770 给小核簇配了一块紧耦合存储，专门安置采集循环的热数据，这个决定在第五章的实时性排错里立了大功。

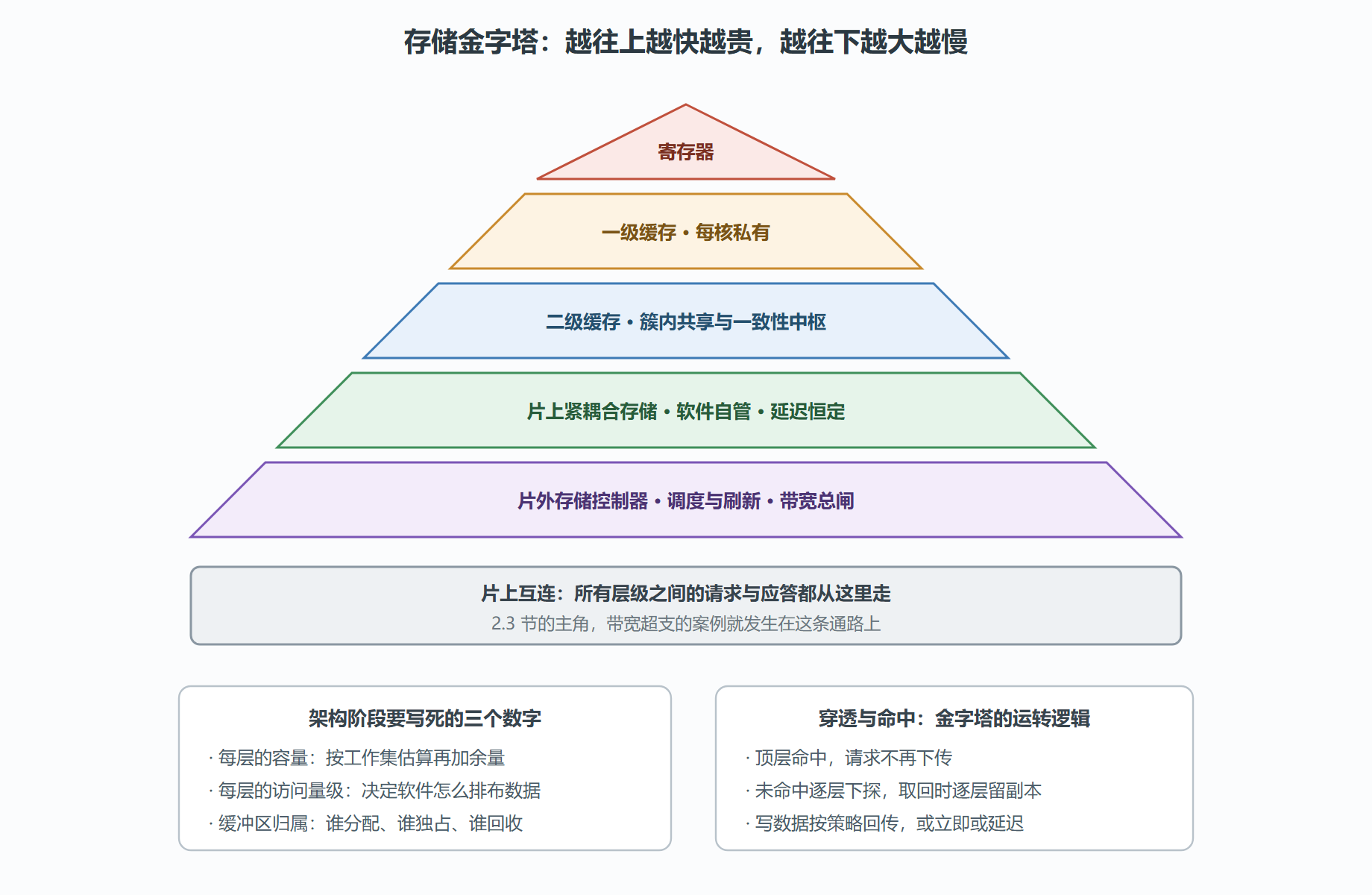

图：存储金字塔与数据通路的解剖

容量怎么估：工作集方法

架构评审常出现这样的对话："缓存多大合适？""越大越好。""多大是够？"然后冷场。够不够有个可操作的定义：工作集能装下，就是够。工作集指程序在一个调度周期内活跃读写的数据总量。估法是拿负载分类逐项列：采集循环的输入缓冲加输出缓冲、协议栈的套接字缓冲、推理模型的权重切片，按簇汇总，再乘一点二到一点五的安全系数。

CK770 的实际估算走一遍：采集循环的原始帧缓冲与处理缓冲合计百余 KB，钉在小核簇的紧耦合存储；协议栈套接字缓冲几十 KB 加推理权重切片，落在大核二级缓存；采集到推理的交接缓冲因为要跨簇交换，放片外存储，由 2.3 节的带宽账本管。三层答案对应三种归属，这就是容量估算的完整输出——不是一个数字，是一张带归属的清单。

归属是比容量更重要的输出。缓冲区有三个属性必须写进架构文档：谁分配（决定它落在哪层）、谁独占（决定要不要一致性）、谁回收（决定生命周期边界）。上一节的加速器三件套里，描述符指向的缓冲区就要写明"加速器独占写、CPU 只读交接区"，归属不清的缓冲区是多核系统最难查的一类故障——第五章的 CDC 排错案例里会见到它的变体。

片外存储控制器：带宽总闸

数据终究要落到片外大容量存储，从这层往上的每一级都只是它的缓存。片外存储控制器因此是全芯片带宽的总闸，它做三件事：把各主设备的读写请求排队调度、维护动态存储介质的刷新与预充电节拍、决定突发传输怎么切分。控制器调度策略对性能的影响不亚于互连——同样的请求流，好的调度能省下可观的等待时间。

架构阶段对控制器要做两个决定。一是位宽与速率，从带宽预算倒推：预算表（2.3 节）算出峰值带宽需求，加上三成余量，对照介质规格选型。二是服务质量配置：给实时域（采集、显示这类不能等的）留保障带宽，给尽力而为域（推理批处理这类慢点无妨的）吃剩余。CK770 就在这里栽过跟头——2.3 节的超支案例里，正是"推理批处理把实时采集的保障带宽挤掉"引发了第一次架构级返工，这里先按下不表。

容量之外还有一本带宽账：金字塔自上而下，各层的带宽也应逐级放大——底层若比上层还窄，未命中的代价就不再是延迟，而是整个通路的拥堵。核算方法与 2.3 节的预算表合流：每层的进出租户流量对齐该层的供给能力，任何一层"进水快于出水"，堵的就是那一层。容量与带宽两本账对照着记，存储层次才算真正设计过，而不是照抄教科书画了个金字塔。

常见问题辨析

问：缓存行是什么，为什么对齐讨论都绕着它转？

缓存行是缓存与下层交换数据的最小单位，常见几十个字节。层次之间搬运不以变量为单位、而以缓存行为单位，这个粒度决定了一堆现象：相邻变量会被顺手一起装进缓存（空间局部性的物理载体）；一个变量横跨两行会带来两次搬运；上一节说的假共享，本质是两个无关变量共享了同一行，作废粒度被迫扩大。软件侧的对策因此都很朴素——热数据按缓存行对齐、频繁写的量各自成行、跨核交接的结构体按行边界补齐。

问：数据写了缓存，什么时候真正落到内存？软件需要关心吗？

分写穿与写回两种策略。写穿是写操作同时更新缓存与下层，简单但占用带宽；写回是只改缓存、给该行记一个"脏"标记，等行被逐出时才落盘——带宽省了，代价是多一层不一致的窗口与更复杂的逐出逻辑。软件需要关心它，主要在两个场合：多核共享数据时要靠显式的同步指令强制可见，不能指望"写了就该看得见"；对持久性有要求的场景（掉电保数据），要显式把脏数据刷到真正非易失的介质，缓存与片外存储控制器里的排队写都不算数。

问：紧耦合存储和缓存能不能并存各管一摊？

能，而且这正是 CK770 的用法。物理地址空间划分两条路：实时数据段直挂紧耦合存储，访问常数延迟、不参与一致性；其余地址走缓存层次。代价是软件要维护这张"什么放哪"的地图——链接脚本与运行时分配都要遵守。收益在第五章那个实时性案例里兑现：采集循环的数据从不受缓存未命中抖动，延迟可预测。判断准则依然是可预测性值不值软件管理成本，实时性要求越高答案越倾向值。

问：能不能把片外存储做快到取消中间层次？

物理上做不到，因为层次不是设计惰性的产物，而是距离与引脚的物理妥协。片外存储与处理器隔着封装、走线与连接器，信号要驱动大电容负载，速度上限比片内低一两个数量级；引脚数也封死了带宽天花板——3.2 节的串行化能把速率抬上去，但抬不掉访问延迟里的往返路程。缓存层次的全部意义，是把"绝大多数访问"留在近处完成，只让"必须出远门"的少数请求承担路途代价。层次会随工艺演化增减层数，但"快而小在近处、慢而大在远处"的骨架不会翻篇。

本节要点回顾

• 存储层次的成立依赖访问局部性：按"被用到的可能性"分层摆放，顶层拦截绝大多数请求。
• 六层结构的量级要背下来：寄存器、一级缓存、二级缓存、紧耦合存储、片外控制器、外部介质，逐层慢一个台阶、大一个台阶。
• 容量估算输出的是带归属的清单，不是单一数字；归属三属性——谁分配、谁独占、谁回收——必须写进架构文档。
• 紧耦合存储用可预测性换自动化，是实时任务的钉子户；片外控制器是带宽总闸，其服务质量配置在 2.3 节成为案例主角。

数据住址定好了，下一节看它们怎么在路上跑：互连、仲裁与那次著名的带宽超支。
