3.1 模拟与混合信号 IP

选料清单的第一栏是模拟与混合信号 IP：锁相环、振荡器、电源管理、数模模数转换。它们在 1.1 节的布局图里被画成角落里那个小小的"模拟岛"，占地不大，话语权却极大——时钟错了全芯片停摆，电源错了全芯片报废。本节教数字侧工程师当好这类 IP 的甲方：读懂核心指标、给对集成条件、用数字验收。时钟方案这里定下的每一个域，都是第五章跨时钟域排错的伏笔。

数字世界的水电厂

把芯片想象成一座城市：数字逻辑是城区的机器与灯，模拟 IP 就是水电厂。锁相环是发电机组，把晶振的低频基准"倍频"出全城要用的各种时钟；电源管理单元是电网调度，决定哪个城区先通电、哪个区可以停电检修；转换器类 IP 则是城市与外界的口岸，把物理世界的连续信号翻译成数字，或反向翻译。

水电厂的比喻还有后半句：发电厂出了事故，责任通常在用电方。模拟 IP 的规格书写着一大串适用条件——供电要干净、参考地要稳、负载要在范围内——数字侧集成时违反了任何一条，指标就会劣化，而甲方往往冤枉 IP 有问题。所以本节的立场是"读懂约束比看懂原理更优先"：每一类 IP 先看它向集成方索取什么。

以锁相环为例，它的三个核心指标各自对应一个集成动作。频率范围：确认覆盖你所有需要的输出频点，包括那些"以后可能要用"的——范围越宽的环，内部结构越复杂，常与功耗冲突。抖动：输出时钟边沿的晃动量，它直接吃掉时序余量（第六章的时序分析会把这笔账算给你看），集成动作是给锁相环供干净的专用电源、别让它跟开关噪声大的电路共用供电引脚。锁定时间：上电或换频后输出稳定所需的时间，它决定芯片上电流程里"等时钟"这一步等多久，直接影响 8.4 节的启动时序设计。

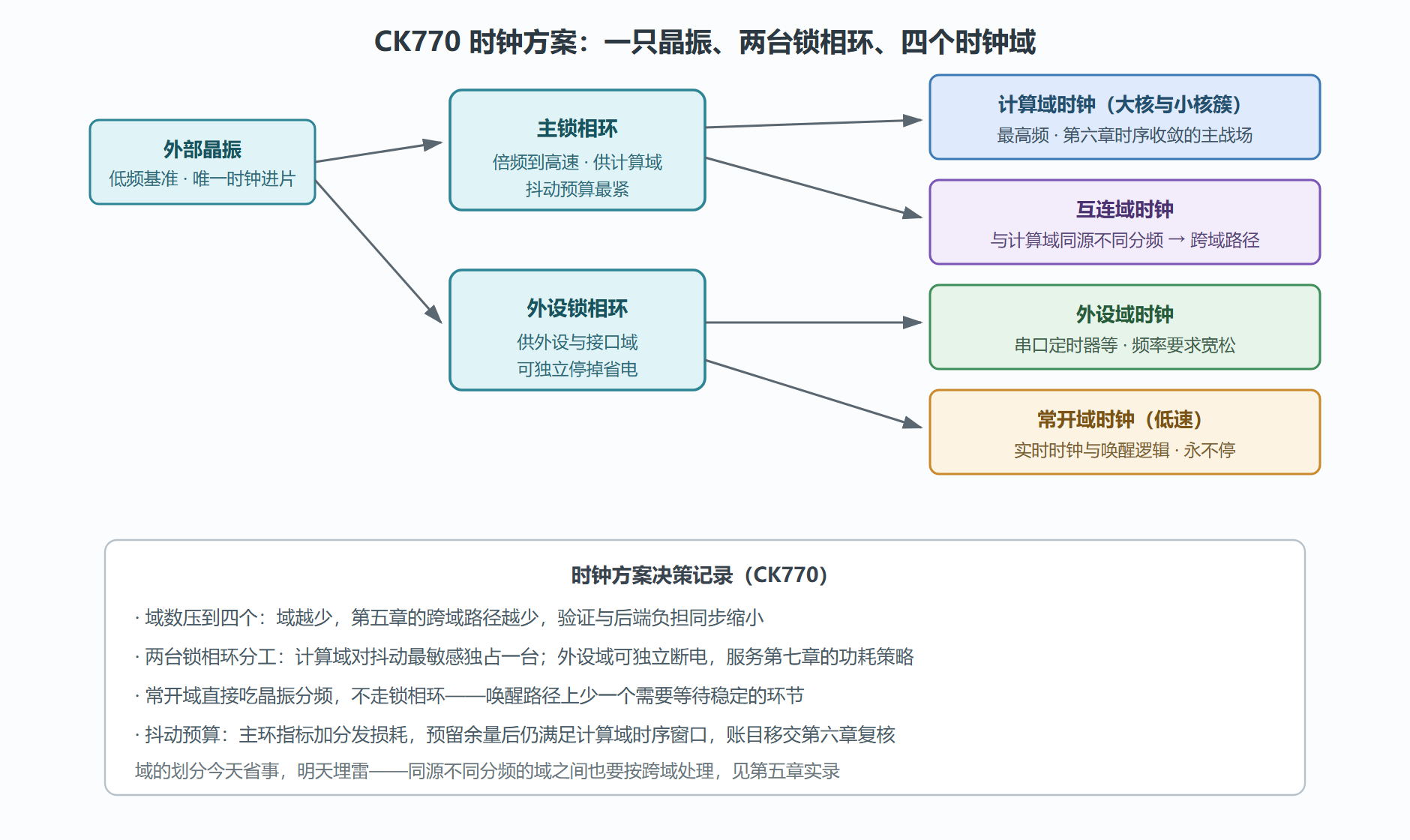

图：CK770 时钟方案——从晶振到各时钟域

电源管理：上电顺序也是架构决策

电源管理 IP 常被当成"选个稳压器"的小事，实际它握着两个全局性决定。上电顺序：多电源域芯片里哪个域先醒是有讲究的——通常先给常开域与锁相环供电、再放主电源，顺序错了可能闩锁损坏；上电序列由电源管理单元的固化状态机控制，数字侧要把它编进 8.4 节的启动流程。电压调度：第七章的动态调频调压会把电压当功耗杠杆用，电源管理 IP 支持的电压档位与切换速度，直接决定那个杠杆有多长。选型时把第七章的功耗场景拿去对一遍规格书，比事后补救便宜得多。

转换器类 IP（模数、数模）的甲方功课集中在两条：采样速率与精度是鱼与熊掌，按应用真实需要的精度档采购，别为用不上的位数付面积和功耗；前端参考电压的干净程度决定转换质量的下限，给它的供电与布局约束要照规格书执行，这条 6.1 节讲布图时还会回来。

案例复盘：CK770 的时钟方案之争

背景：时钟方案评审会上吵了起来。一方主张单锁相环方案——一台环加一组分频器出所有时钟，省面积省功耗；另一方主张双环方案——计算域与外设域各一台环，代价是多一片面积。争论焦点其实是一个问题：外设域要不要跟计算域绑在一条频率船上。

操作。 团队列出两个方案在各场景的表现清单再上会。单环方案的短板在三个场景现形：低功耗待机时外设域想停时钟，但主环停了计算域也断粮，7.2 节的睡眠策略施展不开；接口要求特殊频点时，分频链凑不出整数比；主环一旦失锁全芯片停摆，可用性单点。双环方案付出一台环的面积（估算占整体不到百分之二），换回三处解耦。团队同时核了抖动账：计算域独享主环后，抖动指标按最紧档采购，预算依然宽裕。

结果。 定案双环加四域，即本节图中的方案。补充两条执行细节：常开域的时钟直取晶振分频，不依赖任何锁相环；所有跨域路径的清单当场建立，标注"第五章验证范围内"——这份清单后来成为 5.3 节排错实录的案卷目录。

解读。 这场争论的复盘价值在于把"省面积"与"解耦"放在同一张表上对价。模拟资源的最小化设计是电路工程师的本能，而系统工程师的职责是提醒：解耦省下来的验证时间与功耗预算，往往比那片面积值钱。芯片项目里，面积是显性成本、灵活是隐性收益，评审会的意义就是逼着两本账见面。

变式。 若产品没有低功耗诉求（插电设备），单环方案的三个短板里两个消失，省下来的面积确实更划算——方案没有绝对对错，只有对需求敏感与否。若接口再多一路高精度转换需求，还要增配独立转换时钟，域数涨到五个，此时该认真考虑的不是加环而是收拢接口，3.2 节的串行化思路恰好是解法。

供电的"干净程度"值得再补一句量化直觉：电源上的纹波会直接调制成振荡电路的相位，规格书里那条"电源抑制比"参数，量化的就是电路对供电噪声的免疫能力。集成方的推论很具体——给锁相环供电要么走专用稳压支路，要么在供电入口加足滤波；而 6.1 节布图上的"独立供电支路"正是这句话的物理落实。供电、布局、指标三者在模拟岛里是同一件事的三个名字，这也是数字团队容易低估集成难度的根源：指标不是电路自己的属性，是电路加上它周围环境的综合属性。

常见问题辨析

问：抖动与相位噪声是一回事吗？集成方要盯哪个？

同一现象的两种记账口径：相位噪声在频域描述噪声随偏移频率的分布，抖动把它积分为时域的边沿晃动量。集成方盯抖动，因为时序余量（第六章）直接消费它；但选型对比时要看相位噪声曲线——两条积分结果相同的曲线，噪声分布位置不同，对下游敏感电路的影响也不同。采购需求的稳妥写法是两者都要：抖动给集成约束，相位噪声曲线给横向对比。

问：高频时钟为什么要"倍频上去再分下来"，而不是各自从低频倍频？

一台锁相环只保证一个反馈环路的相位质量，倍到最高频再整分频下来，各路输出之间保持固定的相位亲缘关系，彼此的偏斜可控；若各频率独立倍频，多个环路之间的相位关系随机，跨域采样的不确定性进一步放大。这条原则也解释了 3.1 节主环方案的另一层好处：分频链输出的域间关系是确定值，第五章做跨域约束时可以用倍频关系表达，把"伪异步"变回"可检查"。

问：上电顺序的管控能不能留给软件？

顺序的"执行"可以在软件，顺序的"兜底"必须在硬件。上电早期处理器还不可用，电源管理单元的固化状态机必须先把电压抬到安全档、时钟源起振，才轮得到软件接管后续调度；软件侧负责的是运行期的域开关与调档（第七章的活）。把不可逆的上电安全完全托付给可被改错的软件，是电源设计里最经典的反模式——评审时见到这种方案，直接打回。

问：内置振荡器能不能省掉外部晶振？

看产品对"准"的要求。内部振荡器省引脚省物料，但频率精度与温漂比晶体差出几个数量级——常温看着能用，过温度范围、过老化，实际频率就漂出了串口通信与实时计时的容忍度。稳妥的用法是分场景：内部振荡器喂看门狗与唤醒逻辑这类"差不多就行"的场合，晶振喂锁相环与一切要对外通信的场合。CK770 只留一只晶振进片，正是把"准"的来源收敛到一处；把"不准"的源混进"要准"的路径，是时钟设计里最冤枉的一种返工。

本节要点回顾

• 模拟 IP 的甲方功课是三件事：读懂指标对应的集成动作、给足规格书要求的供电与布局条件、用数字验收而不是感觉验收。
• 锁相环三指标各有归属：频率范围对选型、抖动对时序余量（移交第六章）、锁定时间对启动流程（移交第八章）。
• 时钟方案是全局决策：域数决定跨域路径数量，环的数量决定功耗与可用性的解耦程度。
• 电源管理 IP 握着上电顺序与电压调度两个全局决定，选型时要拿第七、八章的场景去对规格书。

地基件看完了，下一节看大动脉：数据怎么以每秒成千上兆位的速度进出芯片。
