5.2 仿真加速、FPGA原型与后仿真

5.2 仿真加速、FPGA 原型与后仿真

功能验证的方法论在上一节，本节处理它的物理瓶颈：速度。软件仿真一秒钟的芯片真实行为，可能要跑上几个小时到几天——而固件启动、操作系统引导、真实接口流量，动辄就是"秒级"的行为量。本节把解决速度问题的全套平台（事件仿真、仿真加速、现场可编程逻辑原型）与最后把关的门级后仿真排成一张谱系图，并给出各阶段的选型进度表。读完你应当能回答：项目的每一天，该在哪台机器上验证什么。

一秒钟要仿真多久

先算清这笔账。事件仿真器在通用计算机上逐事件计算门与寄存器的翻转，一台多核工作站吞吐典型在每秒百万到千万个时钟周期量级——听起来不小，但固件从上电到操作系统就绪要执行数十亿条指令，折算下来是"一夜跑一次启动"的节奏。软件开发的迭代节拍是分钟级，仿真节拍是小时级，这就是矛盾本身。

解法不是把仿真器写快一点（行业已经卷了几十年），而是换执行载体。谱系上从慢到快、从灵活到受限排开四档：软件事件仿真（全知全能但慢）、仿真加速器（把被测设计编译进专用硬件机柜，速度提升千倍量级，内部可观测性依旧好）、现场可编程逻辑原型（把设计装进大容量 FPGA 芯片阵列，接近真实速度，可挂真设备，但内部可见性差、容量受限）、以及最后的真实硅片。选档的原则是按验证目标的信息需求选可见性，按数据量选速度：调试协议状态机要看得见内部，用前两档；联调固件与真实外设要跑得快，用原型；两者交界处（比如调试一个只在真机上出现的固件问题）才是真正考验工程判断的地方。

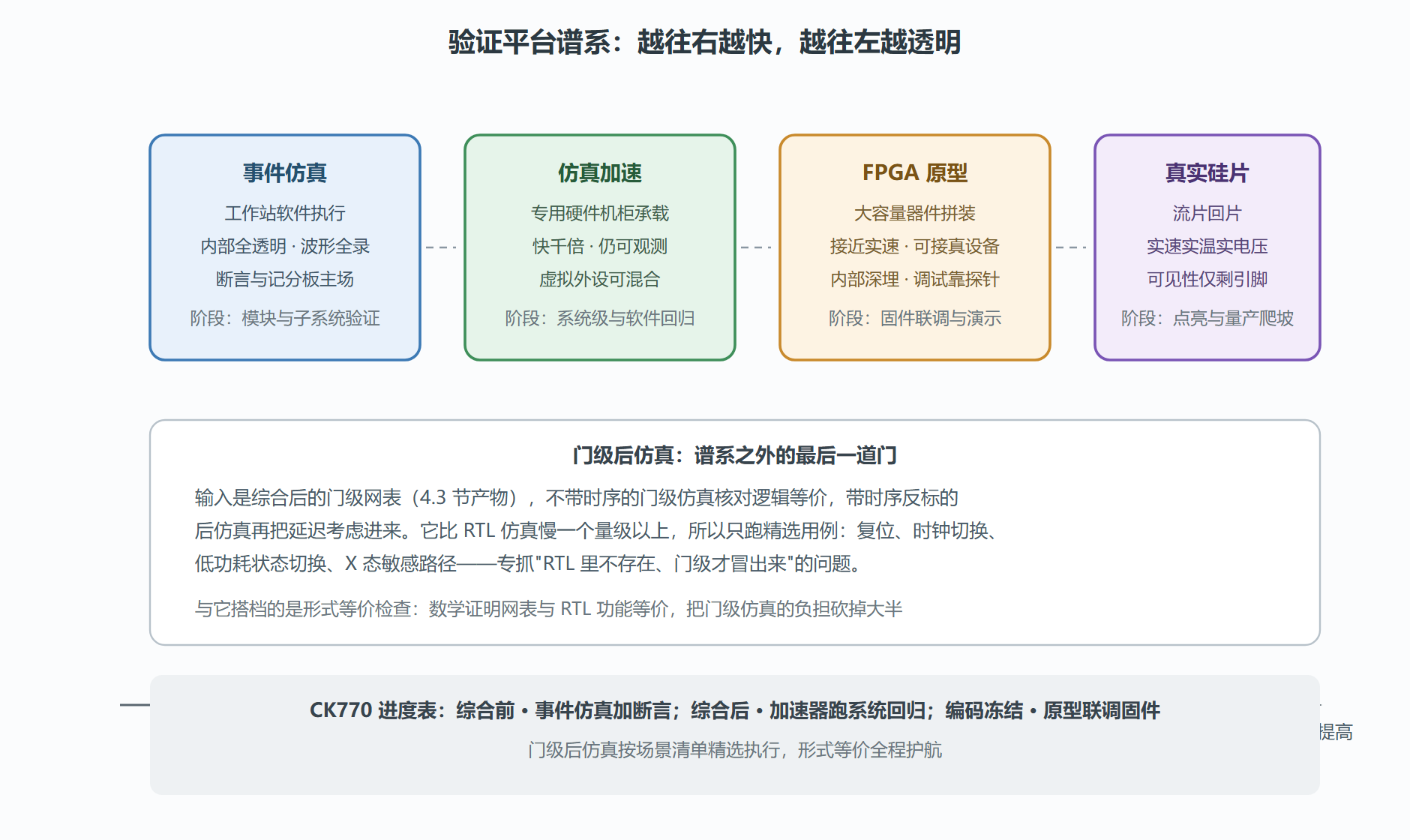

图：验证平台谱系——速度、可见性与适用阶段

原型平台的隐形税

FPGA 原型看起来是免费的午餐——把 RTL 烧进器件就实速跑起来——但它收三种隐形税。转换税：FPGA 内部结构（查找表、块存储）与 ASIC 标准单元不同，RTL 要做工艺转换，大设计还要切成多片器件，切片边界的跨片连线又慢又费资源。可见性税：器件内部信号抓取靠有限的探针资源，改一次探针要重新编译烧写，十几分钟的等待会把调试节奏拖垮——这直接决定"什么问题适合带去原型平台查"。保真度税：FPGA 的时序行为与 ASIC 不同，原型上跑通的时序不代表硅片时序过关（那是 6.3 节的管辖范围）；反之，原型上的偶发问题也不能简单归咎于"FPGA 特有"而忽略——5.3 节的事故之一正是从原型平台的异常现象顺藤摸出来的。

三种税的共同治理法是给原型平台配对：同一份 RTL 在事件仿真里留一个能复现问题的小场景，问题在原型上发现、回仿真里定位、修完再上原型确认。原型负责"跑得快看得见现象"，仿真负责"看得深改得快"，两台机器互相引渡，而不是各自为战。

案例复盘：原型联调与门级的双重收获

背景：CK770 编码冻结，原型平台建成，固件团队搬进来联调。同一周，门级后仿真按场景清单开跑。两件事在项目计划上互不相干，结果互相帮了忙。

操作。 原型侧：固件前两周跑通启动与采集主干，联调效率比虚拟原型（4.1 节）高出一个量级；第三周固件工程师报告一个怪现象——低概率下（数千次启动出现一次）串口初始化读到一个错误状态值。按"配对"纪律，团队在事件仿真里构造快速复位循环场景复现：三十秒仿真复现一次。门级侧：后仿真清单里的"复位期间时钟未稳"场景跑出 X 态扩散告警，定位到一个跨域状态位的复位缺失——与原型上那个怪现象指向同一个模块。

结果。 两路证据合流：根因是该状态位跨时钟域无同步器且复位树遗漏（4.2 节两条纪律同时被违反）。修复同步器与复位后，原型连续运行整夜万次启动无异常，门级后仿真清单全绿。这个缺陷若漏到硅片，表现将是"量产批次里偶发不启动"——按返工代价估算，足以吃掉项目全部利润。

解读。 案例的第一课是多平台证据合流的价值：原型给出现象与概率，仿真给出定位与复现，门级给出结构缺陷，三份证据互相印证才敢下根因结论——单平台证据下结论是排错大忌（下一节的实录会再强调一次）。第二课是后仿真的场景清单要"精选"而非"全跑"：X 态、复位、时钟切换这些"门级特有"的场景是它的主场，全量回归交给加速器与形式等价，各平台干各自擅长的事。第三课是概率性问题的处理套路：先量化概率（千分之一），再压缩复现循环（快速复位），任何"偶发"问题都能被工程手段驯服成"可复现"。

变式。若项目规模超出原型器件容量（大芯片多片切片成本高），固件联调应转向仿真加速器——慢一点但容量无忧；若缺陷只在带时序的门级仿真出现而等价性检查通过，多半是伪路径误标或异步处理缺陷，直接翻 5.3 节的排错路线图。

平台选型还有一层时间维度常被忽略：采购与建置周期本身就是项目关键路径的候选者。原型器件到货、切片方案定型、首次编译跑通，加起来以月计，必须与 RTL 冻结的进度对表——RTL 冻结时原型还没建好，联调窗口就被无声吃掉一截。CK770 的教训记录在案：原型平台在 RTL 冻结前两个月启动采购，才勉强赶上联调窗口；工具与平台的准备工作要当项目任务排期，而不是要用时才想起来。

常见问题辨析

问：加速器与原型平台都很快，一个项目怎么选？

按"看内部还是跑外部"分。加速器保留了良好的观测性（波形、断言、回溯都有），适合系统级回归、软件压力测试这类"要查内部证据"的活，且容量大、切片自由；原型接近实速、能接真实外设与真实接口流量，适合固件联调与整机演示这类"要跑得像真的一样"的活，但内部信号深埋。预算充足的大项目两者都有，按任务性质分派；只能二选一时，看验证计划里"找内部证据"与"跑外部联调"哪个占大头——验证为主选加速器，软件开发为主选原型。

问：门级仿真这么慢，能不能干脆不跑、全靠形式等价检查？

不能全砍，因为两者查的不是一类问题。形式等价检查回答"门级网表与 RTL 在逻辑功能上是否一致"，它不含物理延迟信息——时序引起的 Functional 故障（脉冲毛刺被真实延迟放行、异步接口的竞争）不在它的视野里。带时序反标的门级后仿真正是这些时序类问题的最后一个仿真级关卡。正确的分工是：逻辑一致性交给等价检查（穷举且快），时序类场景（复位、时钟切换、跨域握手）精选清单跑后仿真。CK770 抓住的复位缺失缺陷，正是这个精选清单的战果。

问：加速器比原型贵得多，贵在哪？什么情况下必须上？

贵在三样：专用硬件（为仿真加速定制的处理器阵列与高带宽互联，通用 FPGA 拼不出这个观测性）、编译与调试软件栈（把设计编译进加速硬件并保留全波形能力的配套系统）、以及运维（机房、 license 与专职支持）。必须上它的信号也很明确：验证工作量的主体是系统级软件回归与长稳压力测试——这类活要的是"接近实速加内部可观测"两个性质同时成立，原型有速度没观测，事件仿真有观测没速度，只有加速器两头占。反过来，若项目主要缺的是固件开发环境，原型的性价比完胜，不必为用不上的观测性付费。

本节要点回顾

• 仿真速度的解法是换执行载体：事件仿真、加速器、原型、真实硅片四档谱系，按可见性与速度需求选档。
• FPGA 原型收三种税——转换、可见性、保真度——治理法是与仿真"配对"，两平台互相引渡证据。
• 门级后仿真的主场是复位、时钟切换与 X 态场景；功能等价交给形式检查，各平台各司其职。
• 多平台证据合流再下根因结论，是排错的铁律之一。

平台谱系齐备，本章压轴登场的是两起真实事故：时序违例与跨时钟域的完整排错实录——5.3 节，台账里最惊险的一页。
