验证平台的谱系在上一节排开，本节是全章压轴：两起真实事故的完整排错实录。一起是跨时钟域信号漏加同步器导致的概率性数据错乱，一起是伪路径误标掩护下的时序违例在硅前最后一刻暴露。两起事故合起来，恰好覆盖时钟域问题的两大侦破方向——动态仿真抓波形、静态分析查结构。读完本节，你带走的不是两个故事，而是一份可复用的排错路线图。

两起事故的现场

先把现场摆出来。CK770 有四个时钟域（3.1 节的方案）：计算域、互连域、外设域、常开域。事故一发生在原型平台联调期：外设域的一根状态位直连进计算域的控制逻辑，数千次运行出现一次的数据错乱，现象是采集会话的状态位"闪断"。事故二发生在硅前签核期：静态时序分析报告显示互连域到外设域的一条路径违例余量为负，而项目原计划里这条路径已被声明为伪路径、免于检查——免检合同与违例报告同时出现，说明合同写错了。

两起事故共享同一个理论底座，先用一段话把它立住。跨时钟域之所以危险，是因为建立与保持的检查只对同源时钟有效：同一时钟域内，工具保证数据在时钟沿前后稳定；信号跨进另一个时钟域后，两边沿的相对关系完全失控，数据可能在对方的建立保持窗口内恰好翻转——采样结果的真假变成掷硬币，这叫亚稳态。同步器（两级或三级触发器串联）的作用不是消灭亚稳态，而是把它的概率压到工程可忽略，并给亚稳态留出在触发器间"消散"的时间。所以规则很硬：凡是跨域信号，要么过同步器，要么有握手协议护送，别无第三选项。

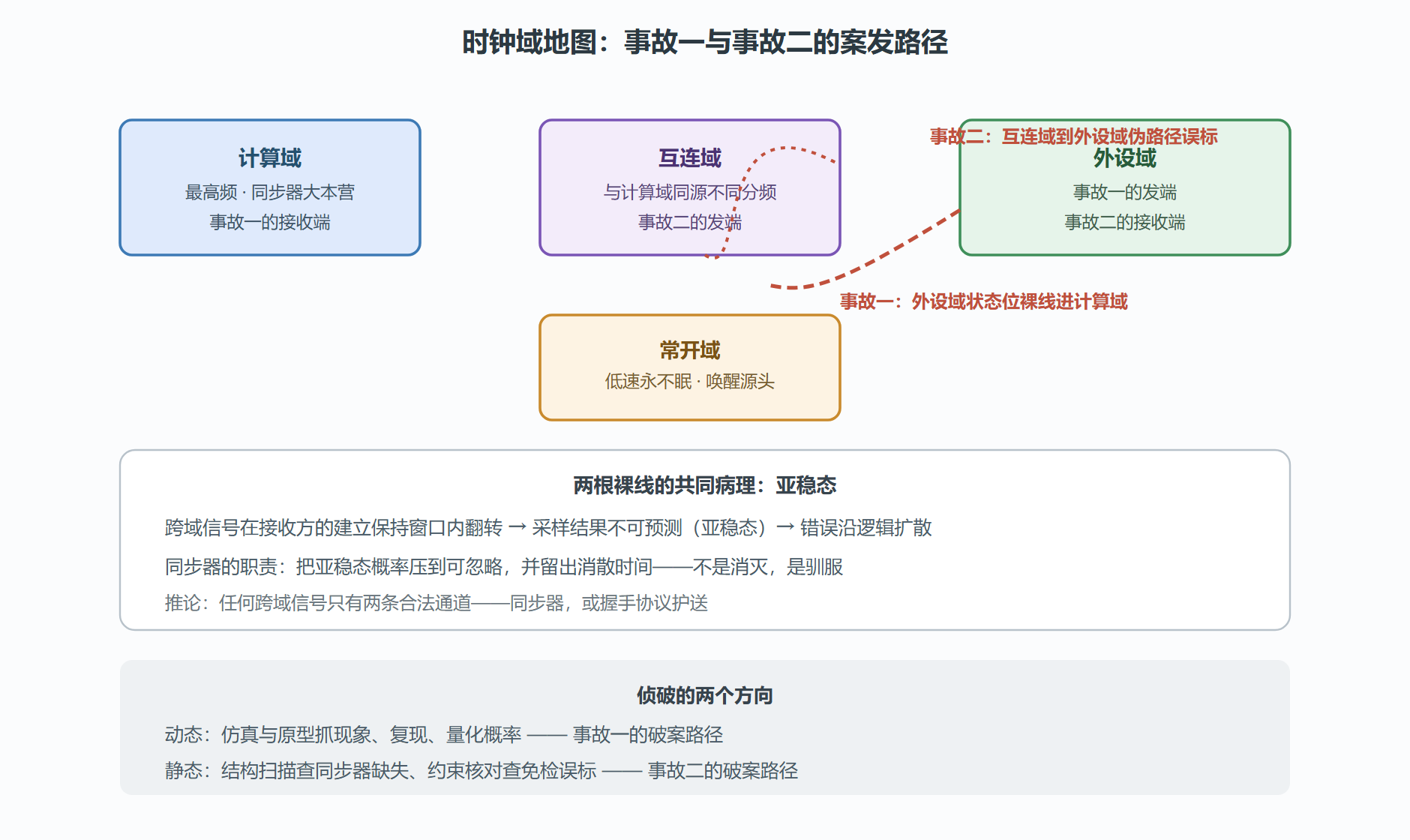

图：CK770 时钟域地图与两起事故的路径

事故一实录：闪断的状态位

背景。 原型平台联调第三周（上一节的案例里，它与门级告警同周发生），固件工程师报告采集会话状态位低概率闪断。现象的特点是"数千分之一"——概率性问题是跨域亚稳态的典型指纹，但指纹不等于定罪，还得走完侦破流程。

操作。 排错按路线图走。第一步，定边界：确认该状态位的发送端在外设域、接收端在计算域，物理上是根裸线——4.2 节"跨时钟域显式声明"的纪律检查表在这根线上是空白，连注释都没有。第二步，动态复现：回事件仿真构造快速时钟相位漂移场景，三十秒内复现；波形显示接收端在亚稳态窗口内采样，同一拍内不同触发器对同一位采出不同值。第三步，修结构：加两级同步器；同时因该状态是"多位的会话状态"，多位各自同步会出现位间错位（各位到达时刻不同步），团队进一步改成握手护送——发送端把状态打包加校验，接收端同步握手信号后整体锁存，保证位间一致。第四步，静态收网：跑结构扫描工具，确认修复后跨域路径全部落在同步器保护名单内，并把这个检查写进签核清单。

结果与解读。 修复后原型整夜压力无复现，结构扫描零遗漏。这起事故的教学点有三处。其一，多位信号不能逐位同步——这是比"忘加同步器"更隐蔽的二级错误，很多团队加了同步器仍然翻车就翻在这里；多位数据过域要么打包加校验、要么走异步握手。其二，概率性问题必须先量化再追捕（数千分之一压成三十秒复现），"偶发"不能成为搁置理由。其三，纪律检查表的空白处就是事故的入口：这根线只要在 4.2 节编码时被标注过域属性，评审时必被拦下——排错的终点永远是回头加固上游纪律。

事故二实录：免检合同上的违例

背景。 硅前签核期，静态时序分析报告（方法论详见下一章 6.3 节）在互连域到外设域方向报出一条负余量路径。蹊跷在于：该方向当时按 4.3 节的约束被整组声明为伪路径——免检的路径出现了检查报告，只能是核对流程出了岔子：实际上这组"免检"从未被任何工具核查过，报告来自一次手工补充的单路径检查。

操作。 侦破同样按路线图。第一步，审合同：回查伪路径声明的历史，发现它是综合阶段为压缩运行时间"整组豁免"的产物，豁免时未逐路径核对——4.3 节案例的遗留病根。第二步，分类：把这组路径逐条过筛，区分出"真异步"（有同步器或握手护送，合法免检）与"假异步"（同源分频域之间有固定相位关系的路径）。第三步，对症：假异步路径其实可以做时序收敛——同源分频域间用多周期约束正确表达，工具就能检查它们；报告里那条违例路径正属此类。第四步，收敛：改约束为多周期声明，让工具按真实波形关系检查；个别物理上绕远的路径留给第六章的布局布线优化。第五步，制度收口：团队立规——伪路径声明必须附逐条核对记录，整组豁免被明令禁止。

结果与解读。 约束修正后重跑分析，违例清零，签核通过。这起事故的教学点同样有三处。其一，伪路径是免责声明，不是挡箭牌——声明之前每个字都要核对，4.3 节说"约束权力越大核对责任越重"，这里是那个论断的现身说法。其二，同源分频域之间不是真异步：它们有固定的相位关系，正确表达是倍频或多周期约束，一概按伪路径豁免是把可检查的路径推出监管——本册 CK770 的互连域与计算域正是这种关系。其三，动态仿真抓不到这类问题（功能正确、纯粹是时序边界的病），静态分析才是它的天敌——这解释了为什么排错路线图必须双方向配备。

路线图：跨域问题的通用侦破框架

两起实录合起来，给出一份可以带走的框架。接案：量化现象（概率、场景、温度电压相关性），概率性指向亚稳态，确定性违例指向约束或实现。划界：画出涉事信号的域归属图，检查每一根跨域线——有同步器还是握手护送？多位信号是否打包？双侦：动态复现（仿真加快速相位场景、原型加压力循环）与静态扫描（结构查同步器、约束审免检）并行推进，证据合流再定根因。收网：修复后结构扫描零遗漏、压力场景零复现，双绿才算结案。回溯：每一次排错结束，回头修改上游纪律（编码标注、约束核对、签核清单），让同类事故失去入口。

这份框架不限于 CK770。任何时钟域问题的案卷，都可以按"接案、划界、双侦、收网、回溯"五步走一遍——侦破手段可以随工具升级，五步的骨架不变。

常见问题辨析

问：同步器打两拍引入两个周期的延迟，能不能省成一拍？

不能，那两拍的间隔正是亚稳态的消散时间。一级同步器输出的信号仍可能处于中间电平，第二级触发器的作用是在下一个采样沿到来前，给这个不确定电平留出稳定的窗口——打一拍等于把亚稳态直接放行进逻辑，概率性故障原样保留。工程上的取舍方向不是减拍数，而是用握手或异步先进先出把"多位数据过域"组织成"控制信号过两级同步器、数据走稳态通道"，让同步延迟只付一次。

问：握手护送会不会太慢，高频路径用得起吗？

慢是相对的，账要按数据量摊。握手协议的固定开销是几个来回的同步延迟，若一批数据走一次握手（请求一次、突发搬运一批），摊到每个数据单位上的开销趋近于零——真正的禁忌是逐字握手，那等于给每个字节付一次过路费。高频设计里成熟的组合是异步先进先出加批量握手：数据在队列里自然缓冲，两端各按自己的节拍进出。判断式与 2.3 节突发效率同门：公务次数越少，通道越快。

本节要点回顾

• 跨域信号只有两条合法通道：同步器或握手护送；多位数据禁止逐位同步，必须打包校验或握手护送。
• 概率性问题是亚稳态的指纹，处理套路是量化概率、压缩复现循环，"偶发"不是搁置理由。
• 伪路径声明是免检合同，逐条核对是义务；同源分频域间不是真异步，应用倍频或多周期约束表达。
• 排错五步框架——接案、划界、双侦、收网、回溯——适用于一切时钟域问题，回溯加固上游纪律是结案的必要条件。

功能证据与结构安全网都齐了，验证阶段的台账合卷。下一章进入物理设计：CK770 要从网表变成真正的硅片版图，时序的最后裁决也将在那里完成。
