6.2 静态时序分析：约束、路径与余量

6.2 静态时序分析：约束、路径与余量

版图连好后要回答一个致命问题：信号在每条路径上到底来不来得及。回答它的裁判是静态时序分析——它不看任何激励，把电路里所有时序路径穷举一遍、逐条算账。上一章 5.3 节我们从排错视角见过它的威力，本节正面拆解它的原理、报告与余量管理。读完你应当能独立解读一份时序报告，判断违例的轻重缓急，并掌握余量管理这门"给未来留余地"的手艺。

不靠激励的时序裁判

动态仿真验证时序的方式是"跑激励看行为"，天生有两个盲区：激励没覆盖的路径不检查，激励里的功能正确会掩盖边沿上的竞态。静态分析换了思路：电路是有限路径的集合，那就把每条路径抽象成延迟账目，逐条与时钟周期比对。激励不必存在，覆盖率天然是百分之百——这正是它能当签核裁判的原因。

裁判检查两类账。建立检查（数据要在时钟沿前到达并稳定）：数据从起点触发器出发，穿过组合逻辑与连线，必须在捕获沿之前足够早地到达下一个触发器；到得太晚就是建立违例，表现为频率上不去。保持检查（新数据不能来得太早，免得冲掉旧数据）：同一拍内，数据最快也不能在捕获触发器的保持窗口内就翻面；到得太早是保持违例，表现为任何频率下都出错——与频率无关是保持违例的识别特征，也是它更危险的原因：降频救不了它。

每条路径的账目分三段：起点触发器的时钟到输出延迟、组合与连线延迟（连线延迟来自 6.1 节布线的真实几何）、终点触发器的建立要求；时钟本身从时钟根分发到两端还有各自的偏斜与延迟，要计入比较基准。分析工具穷举所有起点到终点的组合（约束文件里的例外条款除外——5.3 节的教训：每条豁免都要经得起核对），算出每条路径的余量：正余量是安全垫，负余量是违例。

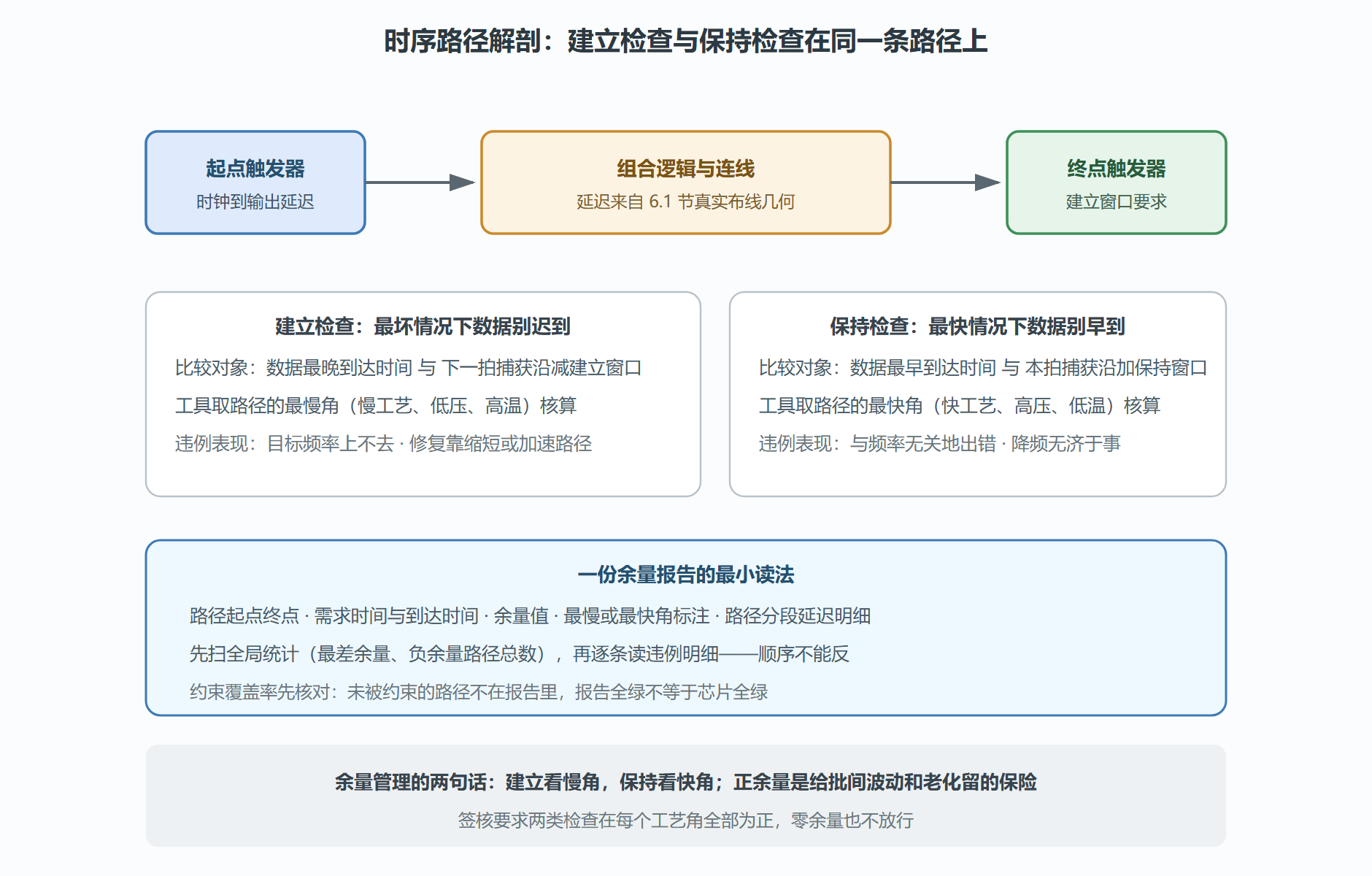

图：一条时序路径的分段账目与两种检查

报告解读与违例修复的工具箱

读报告的纪律是"先统计、后明细"。全局统计给你病栋分布：最差余量多少、负余量路径有多少条、集中在哪些时钟组与模块——个位数违例集中在一片区域，通常是局部布线问题；成片违例均匀散布，多半是约束或架构级别的病。明细逐条读五要素：起点、终点、需求与到达时间、余量、分段延迟——分段延迟会直接告诉你是逻辑级数太多（综合的病）还是绕线太长（布线的病），对应的修复科室完全不同。

修复工具箱按代价从低到高排。缓冲插入：给长线或高扇出路径补驱动，物理工具自动完成，代价是面积与功耗微涨。单元尺寸调整：关键路径换驱动强的单元、非关键路径换驱动弱的，工具在时序与功耗间自动腾挪。逻辑重组：把关键路径上的深层逻辑拆拍（多花一拍换深度减半），要动 RTL，走验证回归。架构置换：流水线加级、并行化、位宽重划，动架构，回到第四章重来。与 4.3 节的收敛谈判同一条铁律：先便宜的，后结构性的；每次修复后重跑分析确认无副作用。

保持违例的修复是特例：它通常出现在快角，修法是给路径加延迟（专用延迟单元），不会伤建立——两种检查在修复上是"一头松一头紧"的跷跷板，成熟的流程会同时核算两角，避免按下葫芦起了瓢。

案例复盘：签核周的保持违例风暴

背景：CK770 第三轮布线后的签核前分析，快角报告突然冒出数百条保持违例，集中在时钟树重长过的外设域。距流片窗口还有一周，团队进入签核周的节奏。

操作。 先按"先统计后明细"定病栋：违例集中在外设域的寄存器到寄存器短路径，最差余量为负但幅度都不深——这是典型的"时钟树偏斜吃掉保持余量"形态：外设域时钟树重长后，相邻触发器的时钟到达差变大，短路径的保持账立刻紧张。修复方案分两档：深违例路径插入延迟单元；浅违例路径交回布线工具做"保持修复"自动微调（在短路径上绕出一点延迟）。两档并行，当晚重跑快角分析。

结果。 一轮修复后违例数量下降九成，残余深违例七条——全部指向同一个时钟缓冲单元的驱动选择，换档后清零。建立检查的慢角全程未受伤（延迟单元只加在快角敏感的短路径上）。签核报告两项检查全绿，按期放行流片。回片点亮后，外设域在实际硅片上的表现与签核模型一致，没有出现任何时序类异常。

解读。 这场风暴的两个教学点。其一，时钟树一动，保持先炸：保持余量对时钟偏斜极其敏感，这是"时钟树综合必须单独验收"（6.1 节）的后半句理由——验收不只看偏斜数字，还要看它对短路径保持账的挤压。其二，保持修复不伤建立的对称性是敢在一周窗口里放手修的底气：两种检查的工艺角与修复手段天然分离，流程熟了就能并行推进。若是建立违例风暴，一周窗口大概率保不住——修复要动逻辑，验证回归的周期省不掉，这再次印证 6.1 节那句"圈数由前端余量决定"。

变式。若违例分布在多个时钟域交界处，先回 5.3 节核对约束的跨域表达（伪路径、多周期）是否正确——域间违例多数是约束病不是物理病；若慢角建立违例成片且集中在互连矩阵，那要回到 2.3 节谈拓扑置换，物理工具已经无能为力。

例外约束里最考验功力的是多周期路径的表达。某些设计里数据天然允许两拍以上到达（低速外设寄存器、分频接口），正确的表达是"多周期"声明——告诉工具按两个周期的窗口检查建立关系；错误的表达是图省事标成伪路径，检查直接归零。两者的差别在 5.3 节的事故二里已经付过学费：多周期是"放宽尺度仍受检"，伪路径是"免检"，把该放宽的写成免检，等于把可查的病推给无人区。写例外约束时的自检口诀就一句：这次豁免之后，还有谁在看这条路径？

常见问题辨析

问：余量为正就安全吗？要留多少余量才够？

余量为正只代表"在当前分析条件下合格"，而分析条件本身有不确定性：提取的寄生参数是近似值、工艺批次有波动、芯片会老化、温度电压会漂移。所以签核的余量是"正且留白"——各工艺角全正之外，对时序敏感路径还要求一个最小正余量（行业习惯从几十皮秒到上百皮秒，按节点与置信度定），专门吸收提取误差与批间漂移。零余量放行的项目，量产批次里总有那么几颗在温度极限下现出原形。

一份违例明细读起来是这个样子（示意，数字为虚构量级）：

路径起止：互连矩阵仲裁器 到 存储控制器队列
到达时间 1962ps  需求时间 2000ps  余量 +38ps
分段：时钟到输出 118ps | 组合逻辑 640ps | 连线延迟 1120ps | 检查窗口 84ps
结论：余量为正但偏薄，连线占比过半，下一轮布线优先照顾该段
​

问：为什么建立检查盯着慢角，保持检查却盯着快角？

因为两种检查防的是相反方向的意外。建立检查怕数据迟到，而让电路变慢的因素（低电压、高温、慢工艺批次）在最坏角上叠满——工具取慢角核算，是替"最倒霉的一颗芯片"做体检。保持检查怕数据早到，让电路变快的因素（高电压、低温、快工艺批次）在最坏快角上凑齐——同一颗设计，快角下的路径短得可能不够维持保持窗口。两头各取最坏，中间的万千组合才有信心。这个"各盯一头"的结构也解释了 6.1 节那条跷跷板：把快角修好的手段（加延迟）天然不伤慢角，因为慢角根本不在乎路径再长那一点点。

本节要点回顾

• 静态分析的价值在穷举：不靠激励、天然全覆盖，因此有资格当签核裁判；它的边界是约束，覆盖率先于结果核对。
• 两种检查一对跷跷板：建立看慢角怕迟到，保持看快角怕早到；保持违例与频率无关、更危险，降频救不了。
• 修复工具箱按代价升序：缓冲、调尺寸、拆拍、动架构；保持修复与建立修复工艺角分离，可并行推进。
• 时钟树一动保持先炸——6.1 节"时钟树单独验收"的后半句理由在本案例兑现。

时序达标只是放行的必要条件之一，还不是全部。下一节清点流片前的最后一套证据：物理验证与签核的全部科目。
