本节摘要：Airflow 生产形态至少拆成四块：Web 服务给人点选和 API，调度器做解析与状态推进，执行器及 Worker 跑任务代码，元数据库保存 DAG、运行、实例、连接与 XCom。日志通常另存。理解这张图，是为了在故障时把锅分对：界面 502 不一定等于任务没在跑。锅分对了，才不会拿错刀。

本节导航

阅读完本节，你应当能够：

1. 说明调度器崩溃时，已经 running 的任务可能仍在 Worker 上
2. 解释元数据库为何是单点中的单点，SQLite 为何不能生产
3. 区分元数据状态、调度器内存中的执行状态、Worker 上的运行时垃圾
4. 指出日志与 XCom 放错地方时会出现什么症状

一、四块积木，不要焊成一块

开发时 airflow standalone 把所有角色塞进一台机器，这是为了让第 1 章的最小 DAG 能亮。生产若仍焊在一起，Web 的流量尖峰会和调度循环抢进程，Worker 把内存打满会连界面一起带走。拆开之后，责任才分得清。

Web：Flask-AppBuilder 之上的 UI 与 REST。它读元数据库渲染图，能触发运行、暂停 DAG、查看日志。它不执行 python_callable。有人把 Web 副本扩到很多，以为能加快任务，那是把售票窗口当成车间。

调度器：解析 DAG、计算该建哪些 DagRun、检查依赖、把实例标 queued。高可用模式下可以有多个调度器做故障转移，但不要指望它像无状态 API 那样线性加机器就线性加快——它对元数据库的锁和查询更敏感。

执行器：调度器进程内的策略对象，真正干活的是它后面的 Local 子进程、Celery Worker 或 K8s Pod。原文强调：分布式不来自 Web，而来自执行器这一侧。

元数据库：PostgreSQL 或 MySQL。SQLite 没有足够的并发与锁语义，官方定位开发。连接池被 catchup 打满时，最先倒的是这层，所有角色一起饿死。

[ Web ]     [ Scheduler+Executor ]
     \         /
      [ Metadata DB ]
           |
      [ Worker / Pod ]
           |
      [ Log store ]
​

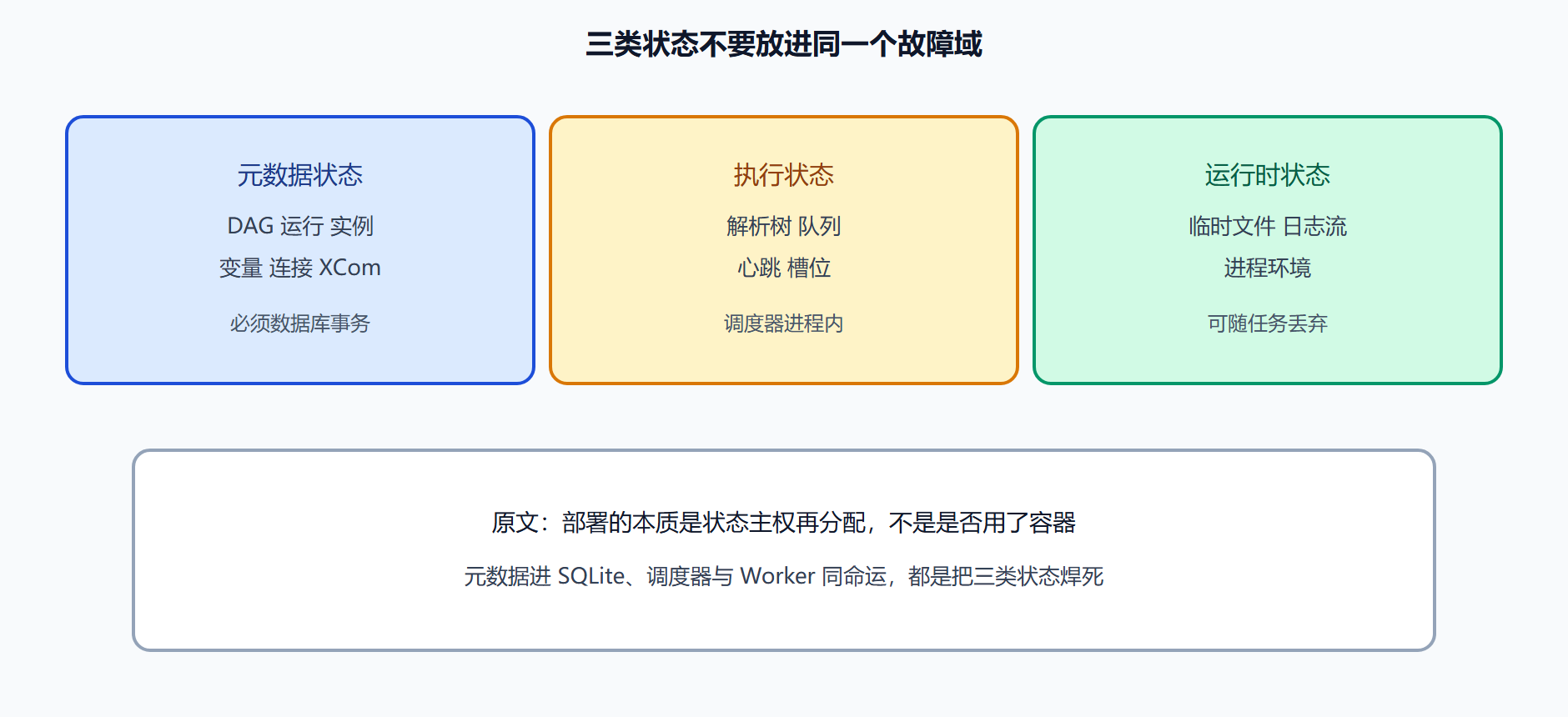

图 组件与三类状态

二、账本、日志、消息通道

元数据库承担最终一致的状态。界面延迟数秒，常常是执行器 sync 尚未把 Worker 完成写回。这是设计，不是一定故障。真正的故障是长时间 running 但进程已死：心跳或同步环断了，需要执行器与僵尸回收策略。

日志默认曾落在执行机器本地，Web 靠读取那台机器。多 Worker 时必须把日志送到共享存储或远程收集，否则界面“日志找不到”而任务其实成功了。XCom 默认也在库里，体积大会直接伤害调度查询。对象存储后端是规模上来之后的选项。

Celery 执行器还依赖 Broker：RabbitMQ 或 Redis。它不是元数据库，丢了队列里尚未被领取的消息，任务会停在 queued。K8s 执行器用 API Server 当控制面，Pod 丢失要靠执行器把实例标失败或重试，而不是以为 Kubernetes 会替你改 Airflow 状态。

DAG 文件本身要出现在调度器和需要解析的进程都能读到的地方。Worker 是否需要完整 DAG 代码，取决于执行器：Local 需要，Celery Worker 通常需要能 import 到 callable，K8s 可能把代码打进镜像。架构图上常漏这一笔，导致“调度器看见 DAG、Worker 报找不到函数”。

三、故障怎么切分

Web 挂了：不能点界面，API 停，已有任务可继续，调度器仍可写库。调度器挂了：不再产生新 Run、不再把新任务入队，已经 running 的 Worker 可能跑完但状态回写取决于执行器心跳。Worker 挂了：running 任务失败或卡死，调度器还在产生新的 queued，池会迅速堆起来。数据库挂了：全体停摆。备份与主从是第 4 章的事，架构上先承认它是心脏。

⚠️ 常见坑：把 Scheduler 和 Worker 塞进同一进程组，用同一套自动扩缩。任务峰值会先饿死调度循环，于是峰值期间连新窗口都不建。
💡 关键直觉：问“谁可以不在线而任务仍可能跑完？”答案是 Web。问“谁不在线则世界停止？”答案是元数据库。

Triggerer 进程在可延迟算子出现后成为独立角色：负责唤醒延迟中的等待。架构上它靠近调度器，但不要和 Worker 混为一谈。没有 Triggerer，可延迟传感器会无法按时恢复。

组件之间只用数据库和消息协议说话，不要让 DAG 代码去 SSH 兄弟节点。那会把架构图上的隔离全部作废。

四、把一次请求的路径走完

假设用户在 UI 点了 Trigger。Web 写一条 DagRun 请求进元数据库，并不自己执行函数。调度器下一轮看到这条 Run，检查任务依赖，把根任务标 queued。执行器 execute_async 把它交给本机进程、Celery 消息或 K8s Job。Worker 跑 callable，写日志到约定存储，sync 把 success 写回库。Web 刷新后变绿。这条路径上任何一环单独出问题，症状不同：Web 502 时路径后半仍可能完成；Worker 死了会出现 running 悬挂；库锁了则谁都走不动。排障按路径提问，不要按“Airflow 挂了”提问。

Triggerer 在可延迟任务上插入额外一跳：Worker 把等待交出去，Triggerer 盯外部事件，到期再把任务唤醒。架构图漏画 Triggerer，会把“传感器不醒”当成 Worker 不足。日志存储漏画，会把“没日志”当成任务没跑。DAG 代码分发漏画，会把“找不到 callable”当成调度器 bug。三张漏图是生产里最常见的架构文档缺陷。

原文三类状态再落到备份：元数据进数据库备份策略；执行状态可以丢，调度器重启后从库重建视图；运行时临时文件本就该可丢，唯一要留下的是日志。把临时文件放在与日志同一块盘且不轮转，会让“可丢”的东西把“该留”的东西挤掉。

SQLite 只开发，再强调一次理由：写并发、锁粒度、网络访问都不适合多进程 Scheduler + Worker + Web。能跑通最小 DAG 不构成生产证据。迁移到 PostgreSQL 要在有真实并发之前完成，而不是在第一次锁等待报警之后。

问题：Web 可以和 Scheduler 共用一个进程吗？

开发可以。生产不要。Web 的用户流量和渲染大 DAG 的 CPU，会直接打断调度循环。拆开之后还可以单独扩 Web 应付“大家一起打开界面看大促”，而不让建 Run 停摆。共命运是 standalone 的教学便利，不是架构目标。

问题：元数据库跨过一台机器是不是就算分布式 Airflow？

不算。分布式主要来自执行器这一侧能把任务放到多机。库分开只是把账本放对地方。只有一台 LocalExecutor 机器，库再强也是单机执行。架构评审要分开问“账本”和“搬箱子”，不要用“我们用了 PostgreSQL”代替“我们能水平加 Worker”。

五、给新人的十分钟走图

站在白板前只画五框：人点的 Web、做决定的 Scheduler、搬箱子的 Worker、记账的库、存日志的盘。箭头只有读写库、入队、写日志、Web 读日志。十分钟内能讲完，架构才算落地。讲不完是因为框里塞了业务系统。业务系统画在 Worker 之外，经 Connection 出去。新人最容易把数仓画进 Airflow 框里，于是数仓慢也被说成 Airflow 架构问题。走图结束问两个问题：谁可以不在线而任务仍可能跑完？谁不在线则世界停止？答案分别是 Web 与元数据库。答错则十分钟重来。Triggerer 作为第六框，等用到可延迟再贴上，避免第一天信息过载。

六、日志与 XCom 的物理位置写进架构决策

架构评审必须出现两行：日志存在哪，Web 如何读；XCom 存在哪，体积上限多少。缺这两行，组件图只是娱乐。多机后本地日志等于没有日志。库内 XCom 等于把货车开进档案室。对象存储后端可以晚一点上，但上限必须现在有。超过上限谁拒绝：任务失败还是平台告警。拒绝策略写不清，就会在某次大促把库盘写满，UI 与调度一起死，看起来像“全面宕机”，根因是一张过大的纸条。决策记录比画框重要。画框可以漂亮，决策记录能在半年后阻止同样的 PR。DAG 代码分发是第三行：解析侧与执行侧的版本如何对齐。三行齐，3.1 才算完成。不齐就进入 3.2 选执行器，等于在未知代码版本上比较延迟，数字没有意义。

七、停机影响表（可贴值班室）

停 Web：不能点、不能看，任务可继续。停 Scheduler：不建新窗、不推进新 queued，running 看执行器。停 Worker：running 失败或悬挂，queued 堆积。停库：全体停。停日志存储：任务可成功，排障失明。停 Broker：Celery 入队失败。停 API Server：K8s 执行器无法起 Pod。把表背熟，电话里就不会先重启库去治界面 502。

八、十分钟走图后的电话演练

一人扮演界面 502，另一人只能问停机影响表。正确第一通电话是 Web 负责人，不是 DBA。演练反了，重来。再演 Worker 悬挂：应问执行器与可见性超时，不是改 SQL。再演全体卡死：才是库。三次演练过，3.1 的表才进入肌肉。肌肉比印出来的纸更重要，纸会丢。丢了还能背，才算毕业。毕业前不要进 3.2 选品牌。品牌救不了打错电话。打错电话浪费闭合中的窗口。窗口不等人。人不背表就会等错人。等错人来自没演练。演练十分钟。十分钟换一次少打错的夜班。夜班贵。十分钟便宜。便宜的演练放在本节末。末了做三次。三次结束 3.1。3.1 结束积木。积木结束于会打电话。打电话结束架构空谈。空谈结束于表。表结束于演练。演练结束。

九、日志读不到时先别判任务失败

UI 打不开日志，先问共享存储或采集是否活着，再问这次 try 是否其实 success。成功而失明，是观察故障，不是业务故障。两者混为一谈会让人重跑已成功窗口，幂等若没做好就会双写。双写比失明贵。贵的操作后置。后置需要 3.1 把日志当成独立积木。积木挂了，任务仍可能跑完。跑完要在库里看状态，不要只看日志页。日志页只是眼睛。眼睛瞎了，手不要乱点触发。乱点会制造第二窗。第二窗会叠写。叠写结束于先查积木。查积木结束误判。误判结束重跑。重跑结束双写。双写结束。观察故障单独派平台，业务失败才派 owner。分派结束混谈。混谈结束。本节补上这只眼睛。眼睛结束 3.1 最后一格。格结束。状态在库里，不在屏幕上。屏幕只是库的投影。投影丢了，库还在。库还在就先读库。读库结束盲点触发。

一节小结

• Web 不执行业务函数；调度器不搬箱子；Worker 不改乐谱
• 元数据库是共享账本，SQLite 仅开发
• 三类状态分开放：库、调度器内存、Worker 临时文件
• 日志必须可被 Web 读到，多机就要远程日志
• 故障切分先问哪一类状态还活着
• DAG 代码分发是架构的一部分，不是部署附录

下一节把“搬箱子的人”展开成执行器光谱。
