本节摘要：Serial.println 只是调试拐杖，设备与设备之间的串口必须是一条带纪律的数据通道。本节给出一个"帧头、长度、命令、载荷、校验"五段式协议帧设计法，比较文本协议与二进制协议的取舍，并以两块开发板之间的命令应答为例给出完整可跑的双端实现——读完你就能为自己的项目定制通信协议，而不是套用别人的 println。

第 2 章末尾的实录已经证明：串口的可靠性一半在物理层、一半在协议层。物理层的排查方法上一章给过了，本章 3.1 从协议层接手：字节送达之后，怎么让两台设备对"这一串字节是什么意思"达成毫无歧义的共识。这是串口从调试工具变成通信骨干的分水岭。

从 println 到协议帧，缺的是什么

println 通道有三个先天缺陷。无边界的长度：接收方读到换行才知道一条结束，数据里出现换行内容就乱套。无完整性保障：传输中任何一位翻转，接收方收到的都是"看起来合法的错误内容"。无身份标识：一条消息是心跳、是数据还是命令，接收方只能靠猜。

协议帧逐条补齐：帧头定边界，长度字段定范围，命令字段定身份，载荷放数据，校验和兜底完整性。一个经典五段式如下：

| 帧头 0xAA 0x55 | 长度 1 字节 | 命令 1 字节 | 载荷 N 字节 | 校验 1 字节 |
      固定两字节        不含校验      消息身份      变长数据     长度+命令+载荷累加和低8位
​

帧头选 0xAA 0x55 这类位型对称的字节对，是为了在字节流里重同步时容易与随机数据区分。校验用累加和虽不如 CRC 稳壮，但对单字节翻转足够，且计算量近乎为零；要求高的链路可升级 CRC16，第 6 章的 Modbus 对话会见到它。

文本协议还是二进制协议

这是协议设计的第一个岔路口。文本协议（每行一条 JSON 或键值对）人眼可读、调试方便、字段可扩展，代价是体积大、解析要占内存——一条"温度 25.3 度"的 JSON 快 30 字节，而二进制帧只要 8 字节。二进制协议紧凑高效、解析 O(1)，代价是调试要靠工具、加字段要双方同步升级。

工程上的成熟做法是看链路两端是谁：跟人打交道（日志、配置、低频上报）用文本；跟设备打交道（高频采样、带宽紧张、MCU 对 MCU）用二进制。别用道德判断代替工程判断——"JSON 简单所以先进"和"二进制专业所以硬核"都是外行话，合适与否只看约束。

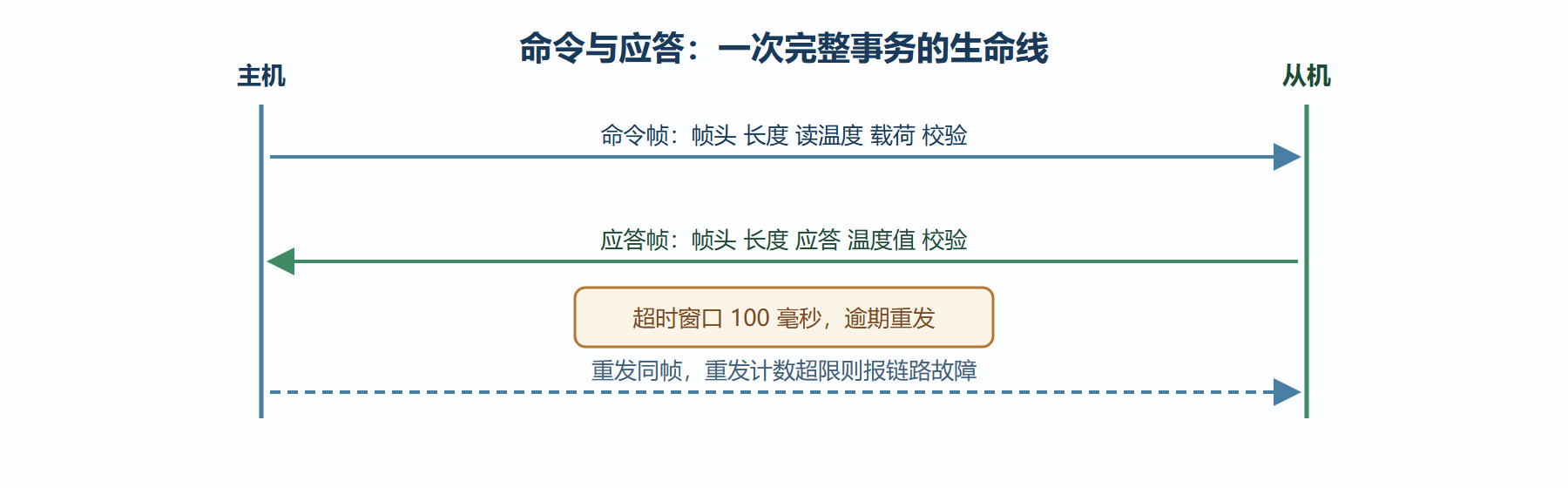

图：一条命令的应答时序

注意超时与重发不是可选项：串口是全双工的，但没有超时的协议等于要求链路永远不出错——而 2.3 节刚刚证明过它一定会出错。超时时间取"正常应答时间的 5 到 10 倍"，重发上限两到三次，超限上报链路层故障，让上层决定降级还是告警。

双机通信的完整实现

下面是主机端的帧组包与应答解析，配合第 2 章的中断接收缓冲使用：

// 主机端：组包发送命令帧，带超时等待应答
#include "RingBuffer.h"                  // 第2章的中断接收缓冲

bool sendCommand(uint8_t cmd, const uint8_t *payload, uint8_t len,
                 uint8_t *reply, uint16_t *replyLen) {
  uint8_t frame[64];
  uint8_t idx = 0, sum = 0;
  frame[idx++] = 0xAA; frame[idx++] = 0x55;      // 帧头
  frame[idx++] = len + 2;                        // 长度 = 命令 + 载荷 + 校验
  frame[idx++] = cmd;
  for (uint8_t i = 0; i < len; i++) { frame[idx] = payload[i]; sum += frame[idx++]; }
  frame[idx++] = (sum + cmd + len + 2) & 0xFF;   // 校验
  Serial1.write(frame, idx);                     // 发出

  uint32_t deadline = millis() + 100;            // 超时窗口
  while (millis() < deadline) {
    if (tryParseFrame(reply, replyLen)) return true;   // 从接收缓冲解帧
  }
  return false;                                  // 超时：上层决定重发或降级
}
​

输入是命令号与载荷，输出是应答载荷与成功标志。解帧函数 tryParseFrame 在字节流里找帧头、按长度字段收全帧、验校验，任何一步失败都退回重新同步——这正是帧头存在的意义：让接收方在任意污损后都能找回节奏。

案例：一次"偶发无应答"的协议层定位

背景：双机方案里，主机每秒发一次读数命令，从机偶发不回。直觉指向 2.3 节的老朋友"接收丢字节"，但已确认双方都用了中断缓冲，主循环也没有长阻塞。

操作：给从机加一行统计——每收到一帧就记录校验是否通过。跑一晚发现：从机侧共收到主机 86400 条命令，其中 3 条校验错误、被静默丢弃；而主机侧只重发了一次。真相是：3 条坏帧只重发了 1 次，剩下 2 次主机超时后没有重发就放过了。

结果与解读：物理层确实偶有误码（长线、干扰），这在预期内；真正的问题是协议状态机没有把"校验失败"与"无应答"区别对待——两者都该触发重发。修正后无应答率降为零。这个案例的教训：丢帧不可怕，丢帧后的策略缺失才可怕。协议的可靠性来自"检测 + 重试"的闭环，而不是指望链路完美。

变式：多机共线的场景（一主多从的 RS485）只需两处扩展：命令帧加一字节目标地址，从机只应答与自己匹配的帧；总线方向由主机控制，任何时刻只有一个从机有权说话。RS485 芯片负责把 TTL 转成差分信号，通信距离从几米拉到上千米——协议不变，物理层升级而已。

⚠️ 常见坑：用 float 直接填进二进制帧是可移植性陷阱——不同平台的字节序与浮点格式未必一致，跨平台协议请固定用整数字段乘以缩放系数（如温度乘 100 存为 int16），解码端再除回来。

💡 关键直觉：设计协议时先想"字节流在半路被撕开怎么办"。边界、校验、超时、重同步，四个机制都在回答这一个问题；把这一个问题想透，协议设计就成了一半。

本节要点回顾

• 五段式协议帧：帧头、长度、命令、载荷、校验，各管一件事，缺一段就少一道防线；
• 文本与二进制按链路两端选：对人用文本，对设备用二进制，不谈主义只看约束；
• 超时与重发是协议的闭环，重发上限与链路故障上报缺一不可；
• 校验失败与无应答要同策：都触发重试，可靠性来自闭环而非链路完美；
• 跨平台用定长整数字段，别让 float 的字节序差异埋雷。
