4.2 模块化架构与任务划分

4.2 模块化架构与任务划分

本节摘要：RTOS 给了任务机制，但任务怎么分、模块怎么切、状态放哪里，是操作系统不会替你回答的设计题。本节给出"采集、处理、输出"三层划分法与三条依赖方向规则，讲清模块边界与状态归属的判断标准，并用一个从 400 行大 loop 重构为四任务的完整对照演示全过程。

4.1 节学会了驾驶单个任务，这一节回答车队怎么编队。它紧随内核机制，因为划分错误会在调度层面付出代价：本该并行的被串成一列，本该共享的被复制三份——任务机制放大了坏设计的破坏力，也放大了好设计的收益。

三层划分法：按数据流向切

嵌入式系统有一条天然的河：数据从传感器进来，被加工，然后从执行器与显示出去。任务划分顺着这条河切三段——采集层只管取数入队，处理层只管算与决策，输出层只管把结果落盘、上屏、驱动执行器。每层任务各守一段河岸，层间只靠队列对话。

三层法的好处是节奏解耦：输出层写卡再慢，队列把波动挡在门外，采集层依然按 20 毫秒的节拍取数——4.2 节支柱页那张对照图说的就是这个结构。判据很简单：任何一层都不许替别的层等待。采集任务里出现刷屏调用、处理任务里出现写卡，都是越层违规。

三条依赖方向规则把边界钉死：其一，依赖只许顺流（采集的接口被处理调用，反之不许）；其二，层间只通过队列与事件传递信息，不直接摸对方的全局变量；其三，公共的东西（配置、日志）做成独立模块沉底，谁都可以用，它们不许回头依赖任何层。

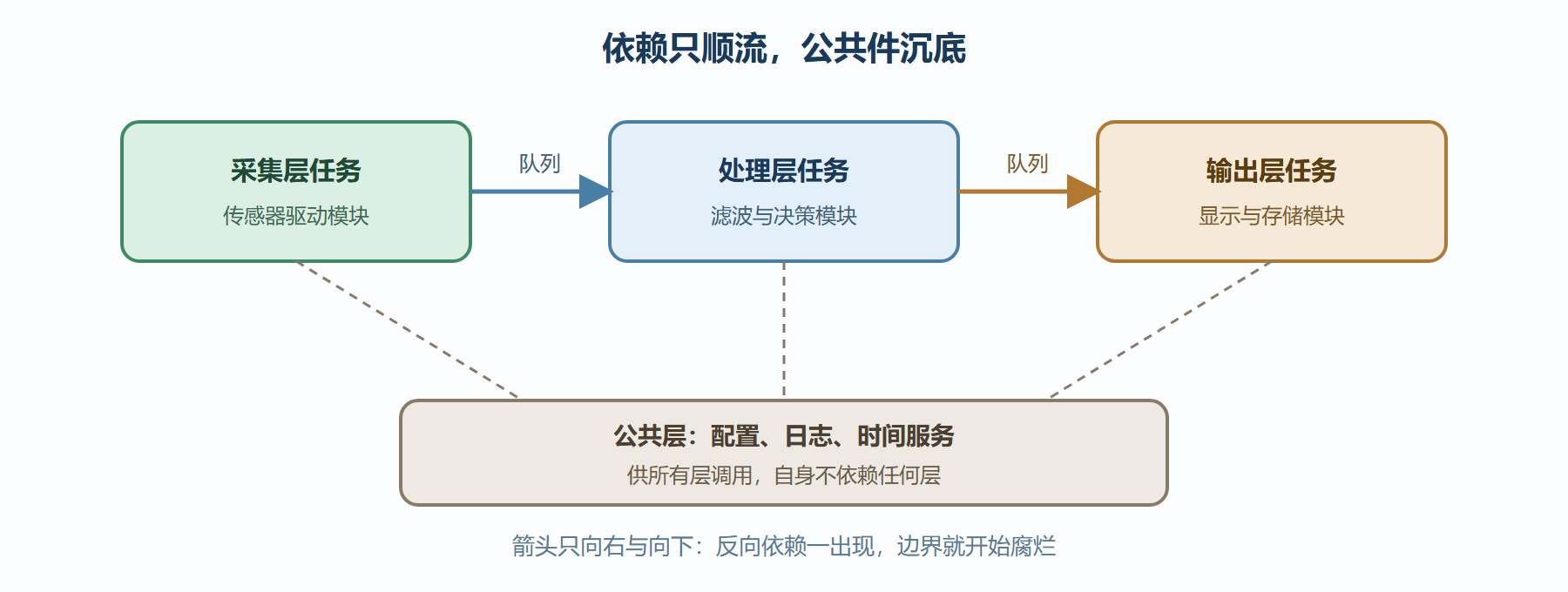

图：模块边界与依赖方向

状态放哪里：模块私有，任务独享

划分之后第一个争议永远是状态（变量）归属。规则只有一条：状态跟模块走，不跟任务走。传感器模块持有自己的原始读数缓存，滤波模块持有自己的历史窗口，任务函数本身几乎不持有状态——任务只是"按时唤醒某个模块干活"的调度壳。这样做的收益在测试：模块不依赖任务，就可以脱离调度器单独喂输入验输出；任务挪来挪去，模块纹丝不动。

反例是最常见的写法：任务函数里定义一堆局部静态变量保存中间结果，两周后另一个任务也要用这些中间结果——要么全局变量满天飞，要么把任务粘死在一起。看到 static 局部变量在任务函数里越积越多，就是状态该搬进模块的信号。

案例：400 行大 loop 的重构全程

背景：一个数据记录器，全部逻辑挤在 loop 里：读三路传感器、软件滤波、OLED 刷新、按键菜单、SD 写入、LED 指示，约 400 行。症状是采样间隔在 20 毫秒到 400 毫秒间漂移——写卡的抖动全被采样吸走。

操作：第一步画数据流：传感器到滤波到存储与显示，标准三层。第二步切任务：采集任务 20 毫秒周期，取数入队；处理任务等队列，算滑动窗口滤波，结果入第二个队列；输出任务等第二队列，刷屏；存储任务攒批写卡；菜单任务只响应按键事件。第三步搬家：原有代码按模块拆进五个文件夹式的逻辑分组，static 状态全部随模块走。第四步钉死依赖：采集不许 include 显示，输出不许 include 采集，公共的配置与日志沉底。第五步调优：队列深度按"最坏一波产量"设为 16，写卡攒批 8 条一写。

结果：采样间隔稳定在 20 毫秒正负 1 毫秒；写卡高峰被队列完全吸收；新增一路传感器只动采集模块，其余四层零改动。

解读：对照重构前后，代码总行数几乎没变——架构的价值从来不是代码更少，而是变化的影响范围更小。重构前加传感器要通读 400 行找插入点；重构后改一个模块。衡量架构好坏的最朴素标尺，就是"改这里要不要懂全部"。

变式：小项目三层显得兴师动众时可以降级为"两任务加中断"：采集走定时器中断，处理与输出合为一个任务——结构还在，只是层次少一层。原则不因项目小而打折：依赖方向与状态归属，两层时同样要守。

⚠️ 常见坑：为了"共享方便"把队列换成全局变量加标志位，是架构腐烂的第一步。标志位方案在两个写入者出现的那一刻就会出现竞态，而队列天生解决一切——不要用 4.1 节的锁去补救一个本该用队列的设计。

💡 关键直觉：画不出数据流向图的项目，任务怎么分都是错的。先把"数据从哪来、到哪去"画成箭头，任务边界自然浮现在箭头的断点上。

一份任务划分评审清单

新项目开任务前，把这张清单走一遍，能挡住八成的架构返工：

1. 画数据流：数据从每个传感器进来，经过哪些加工，从哪些执行器出去？箭头图画不出来，划分就免谈。
2. 标节奏：每条数据流上标出产生频率与时效要求——20 毫秒的控制环与 1 秒的显示刷新绝不能同任务。
3. 切任务：按时效差异切，不按代码量切；一个任务一种节奏，队列深度按最坏一波产量设。
4. 定接口：任务间只留队列与事件，字段结构集中定义，禁止两边各写一份结构体。
5. 审依赖：依赖箭头只许顺流，公共件沉底；任何反向引用当场改名或搬模块。
6. 核内存：任务堆栈加队列缓冲加模块状态，合计不要超过 RAM 的一半——另一半留给意外与协议栈。

评审通过的标志不是"都说没问题"，而是每个数字（堆栈、队列深度、周期）都有出处。这份清单配上 4.1 节的水位查询，架构就从图纸变成了可执行的对账单。

重构节奏与回退预案

三层划分落地时还有两个执行细节决定成败。重构节奏：别指望一次把大 loop 拆完——按"先采集、再输出、后处理"的顺序，每次只搬一层，搬完烧录验证功能等价，再动下一层。一次搬三层等于同时引入三个变量，出了问题连归因都无从下手。回退预案：每搬一层之前打上版本标记，功能异常时能一键回到上一层的状态；重构期的设备不进现场，现场版本与重构版本在分支上并行，直到重构版通过完整回归。

这两个细节背后是同一条经验：架构重构的风险不在设计对不对，而在迁移过程失控。设计对而迁移乱，会让团队对整个方案失去信心——所以把重构当成一串小交付来做，每一小步都可验证、可回退，重构就从冒险变成了例行工程。

本节要点回顾

• 三层划分顺数据流：采集、处理、输出，任何一层不许替别的层等待；
• 三条依赖规则：只顺流、层间只传队列、公共件沉底不回头；
• 状态跟模块走：任务只是调度壳，static 局部变量堆积是搬家的信号；
• 架构的收益是变化影响范围小，不是代码行数少；
• 小项目可降级不打折：两任务加中断依然要守依赖方向与状态归属。
