6.3 安全扩展：TrustZone与指针认证

6.3 安全扩展：TrustZone 与指针认证

本节摘要：TrustZone 把整个系统分成安全与非安全两个世界，NS 位随总线事务流动、EL3 的安全监视器是唯一摆渡人；指针认证（PAC）则给函数返回地址装上签名锁，序言签名、尾声校验，改写返回地址的攻击在硬件层当场翻车。本节讲清两者的汇编层形态、使用方式与代价。

前两节的世界观是"一台处理器、一套代码"。本章最后一节补上现代 ARM 芯片的两个安全护栏——它们改变了这个世界观：TrustZone 让一台芯片同时扮演两个互不信任的世界，指针认证让"劫持函数返回"这类经典攻击在硬件层失去生存空间。两者都直接改写汇编代码的形态，是汇编工程师绕不开的现代现实。

TrustZone：一台芯片里的两个世界

TrustZone 的机制可以压缩成一个比特：每个总线事务都带着 NS 位（非安全标志），处理器状态同样分安全与非安全两半，安全状态发起的事务 NS 为 0，能访问安全内存与非安全内存；非安全状态发起的事务 NS 恒为 1，碰安全内存直接被总线拒绝——注意这是总线层的拒绝，不是操作系统层面的权限，非安全代码就算privileged满级也摸不到安全世界的一页。世界之间的唯一通道是 EL3 的安全监视器：非安全世界想请求安全服务（比如读硬件密钥），执行 smc 指令，异常落到 EL3，监视器验证请求、代办事宜、用 eret 送回结果。

安全世界不是另一个处理器，而是同一套寄存器堆的银行保险库模式：通用寄存器两世界共享（这正是攻击面——安全世界必须假设寄存器来的每个值都有毒，先消毒再用），栈指针与系统寄存器有银行库专用副本。对汇编层的实际影响有三：读芯片手册时要认出"哪些外设只在安全世界可见"；写安全固件时要对非安全世界传来的指针做归属校验（smc 参数里的地址必须真的属于非安全内存，否则非安全代码借你的手读到了安全数据——这就是经典的"混乱代理"攻击）；调试时安全世界的代码常常拒绝调试器旁观，这是特性不是故障。

PAC：给返回地址上锁的硬件

指针认证解决一个具体问题：返回地址劫持。第 5 章讲过，函数的返回地址躺在栈上，谁改了它，ret 就跳到哪——几十年来缓冲区溢出攻击的主通道都是它。PAC 的思路是把返回地址在压栈前签名、弹栈后校验：签名密钥藏在系统寄存器里，用户态代码摸不到；签名值挂在指针的高位比特（ARMv8 的虚拟地址只用低 48 位或 52 位，高位空着正好当签名仓库）。函数序言与尾声多出两条指令：

// -mbranch-protection=pac-ret 生成的函数序言尾声（对比无 PAC 版本）
func:
    paciasp                    // 用 A 密钥给 x30 签名，签名值镶进 x30 高位
    stp     x29, x30, [sp, #-16]!
    mov     x29, sp
    ...
    ldp     x29, x30, [sp], #16
    autiasp                    // 校验签名：栈上地址若被改过，高位变毒位
    ret                        // 毒位地址触发翻译错误，攻击当场翻车
​

解读这套机制的关键在"失败模式"：autiasp 校验失败并不立刻抛异常，而是把 x30 的高位改成非法形态，等 ret 真去跳它时以翻译错误收场——把"地址被改"延迟到"跳转失败"，硬件实现简单且攻击者拿不到修复机会。代价呢？每函数两条指令加一次密码运算，微基准下高调用密度场景有百分之几的开销，主流系统默认打开。汇编层的直接后果：反汇编里看到 paciasp、autiasp 别当成噪声，它们是安全策略的指纹；手写汇编与 C 混编时要保持保护开关一致，一半签名一半不签的调用链会出校验错配。

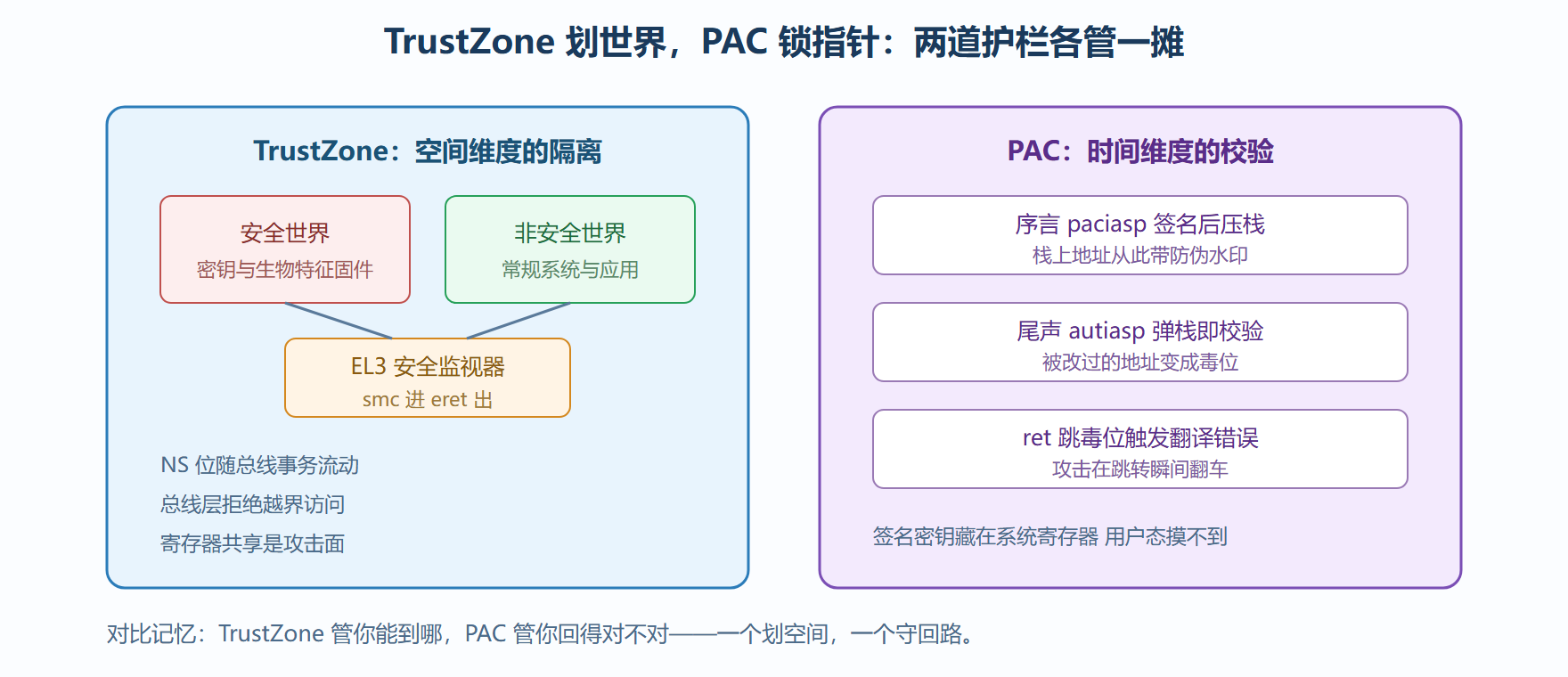

图 6-4：两道安全护栏的形态对比

使用方式与代价的账本

两道护栏的使用门槛都比想象低。TrustZone：应用开发者通常不直接碰它——手机上的指纹与支付功能跑在安全世界，你只是它的用户；嵌入式与固件岗位则绕不开，安全的分区表、密钥存储、可信启动都是 TrustZone 的工程化。PAC：一条编译开关的事（-mbranch-protection=pac-ret 或系统级默认），应用代码零改动。代价账本要诚实：TrustZone 的代价是复杂度——安全与非安全固件要分别开发、分别升级、互相验证，系统工程量近于两套系统；PAC 的代价是零星性能与偶发的兼容坑（手写汇编忘记配对签名）。我们的建议与全书立场一致：先在汇编层认识它们的形态（本文的任务），用不用、怎么用属于架构决策，但看不懂它们的代码形态，读现代二进制的路就走不全。

深挖：第三道护栏 MTE 与安全调用的家族图谱

PAC 之外，ARMv9 还铺了第三道护栏：内存标签扩展（MTE）。思路是把每个 16 字节内存块贴一个 4 位标签，指针高位携带同款标签，访存时硬件自动对账——标签不符立即报错。它抓的是 PAC 管不到的另一类事故：越界写与释放后使用改写了"数据区"，指针本身没被劫持。三道护栏合起来，防线从"锁回路"（PAC）扩展到"看守数据"（MTE）与"划世界"（TrustZone），各自独立开关。

安全调用也有家族图谱可背：svc 进内核是常规系统调用；hvc 进 EL2 是虚拟化调用；smc 进 EL3 是世界切换。三者的入口在向量表里各占独立槽位（6.1 节的十六槽地图里同步异常按来源分级），参数传递都走 AAPCS 的寄存器约定，但每个世界对参数的信任等级不同——内核可以大致相信应用，EL3 必须全盘怀疑。读安全固件源码时，函数开头成排的指针校验不是防御性编程的仪式感，而是"混乱代理"攻击（6.3 正文提过）的现实防御。

常见问答

问：开了 PAC 之后手写汇编还能自由跳转吗？ 答：跳转自由，返回受限。bl 与 br 不受 PAC 约束，受约束的是"用栈上保存的 x30 做 ret"这条路——签名与校验围绕它展开。所以手写汇编只要不自己乱改栈上的返回地址，PAC 完全透明；若你的代码故意玩"改返回地址实现跳板"这类老技巧，在 PAC 世界里该换个现代做法了。

本节要点回顾

• NS 位划世界：安全与否随总线事务流动，非安全态碰安全内存是总线层拒绝。
• EL3 是唯一摆渡：smc 进、eret 出，非安全世界的一切安全请求走这一个门。
• 寄存器共享是攻击面：安全固件必须消毒外来值，校验指针归属。
• PAC 双指令：序言签名、尾声校验，失败延迟到跳转时以翻译错误收场。
• 开关即用：PAC 一条编译开关生效，混编时保护配置要一致。

异常、中断、启动、安全四件事都在手了。下一章回到日常工具：把工具链与调试方法配齐，前面所有实验就能真正跑起来。
