6.2 裸机启动代码逐行拆解

6.2 裸机启动代码逐行拆解

本节摘要：裸机上电后，处理器从固定地址取第一条指令，此时没有栈、没有 C 运行时、没有内存保护——启动代码要在跳进 main 之前亲手搭好这四样：向量表就位、栈指针就位、数据段搬到该在的位置、BSS 段清零。本节把一段典型启动代码逐行拆解，并给出"卡在启动"的排错清单。

操作系统里的程序"生来就有"很多东西：栈是现成的、全局变量已被初始化、内存访问有人兜底。裸机世界把这些全部抽走——上电那一刻，通用寄存器的值是随机的，sp 指向不确定的地方，内存控制器可能还没配好。启动代码就是在这样的蛮荒里开出第一块田。读懂它是嵌入式工程师的核心技能，也是理解"程序从哪里开始"这个哲学问题的技术答案。

上电后的一小段时间里发生了什么

先固定几个事实。处理器上电或复位后，PC 从架构定义的入口地址开始取指——具体地址由芯片的启动配置决定（有的从片上 ROM 的 boot loader 开始，有的直接从闪存零地址）。此时 MMU 与缓存都是关的，你看到的所有地址都是物理地址（第 4 章埋的这个伏笔在这里兑现）；栈不存在；C 语言的世界完全不存在。芯片厂商的 boot loader 通常已经完成时钟与内存控制器初始化，把控制权交给你时代码已经能跑——但"能跑"不等于"能写 C"，因为还没有栈。启动代码的使命就是把这个世界从"机器码能跑"升级到"C 能跑"。

逐行拆解：四部曲启动代码

下面是一段典型的 AArch64 启动汇编，对应一个能跑 C 的最小环境。逐行拆：

    .section .text.boot, "ax"
    .global _start
_start:
    // 第一部曲：栈指针就位——没有它连函数调用都不可能
    ldr     x0, =_stack_top        // 链接脚本定义的栈顶符号
    mov     sp, x0                 // 栈向下生长，指针放顶

    // 第二部曲：向量表就位——任何异常立刻有处可去
    ldr     x0, =vectors
    msr     vbar_el1, x0
    isb

    // 第三部曲：数据段搬运——已初始化全局变量的初值躺在闪存里，要搬进 RAM
    ldr     x0, =_data_load        // 初值在装载映像里的地址（闪存）
    ldr     x1, =_data_start       // 运行时该在的地址（RAM）
    ldr     x2, =_data_end
.Lcopy:
    cmp     x1, x2
    b.hs    .Lzero                 // 无符号高于等于：搬完了，注意用了无符号条件码
    ldrb    w3, [x0], #1           // 后索引逐字节搬，第 4 章的寻址模式
    strb    w3, [x1], #1
    b       .Lcopy

    // 第四部曲：BSS 清零——未初始化全局变量的 C 语义承诺
.Lzero:
    ldr     x1, =__bss_start
    ldr     x2, =__bss_end
    mov     w3, #0
.Lclr:
    cmp     x1, x2
    b.hs    .Lgo
    strb    w3, [x1], #1
    b       .Lclr

    // 终点：跳进 C 世界
.Lgo:
    bl      main
.Lhang:                            // main 返回即悬停——裸机没有"退出"可去
    wfe                            // 低功耗等待事件
    b       .Lhang
​

六段代码各有必答的为什么。第一部曲必须最先——bl 指令要把返回地址写 x30，后续 C 函数要压栈，没有 sp 一切免谈。第二部曲放在搬运之前，理由是防御：万一搬运代码触发异常（对齐失误之类），至少异常处理桩是可用的，不会飞进随机地址。第三部曲的背景是嵌入式特有的"装载地址与运行地址分离"——代码躺在闪存（装载域），已初始化变量的初值也躺在闪存，但 C 语义要求变量在可写的 RAM 里，所以要搬。第四部曲对应 C 标准"未初始化全局变量为零"的承诺，不搬不等于为零，RAM 上电内容是随机的，必须亲手清。终点那句 wfe 是裸机的"退出语义"——没有操作系统接住返回的 main，只能原地省电悬停。

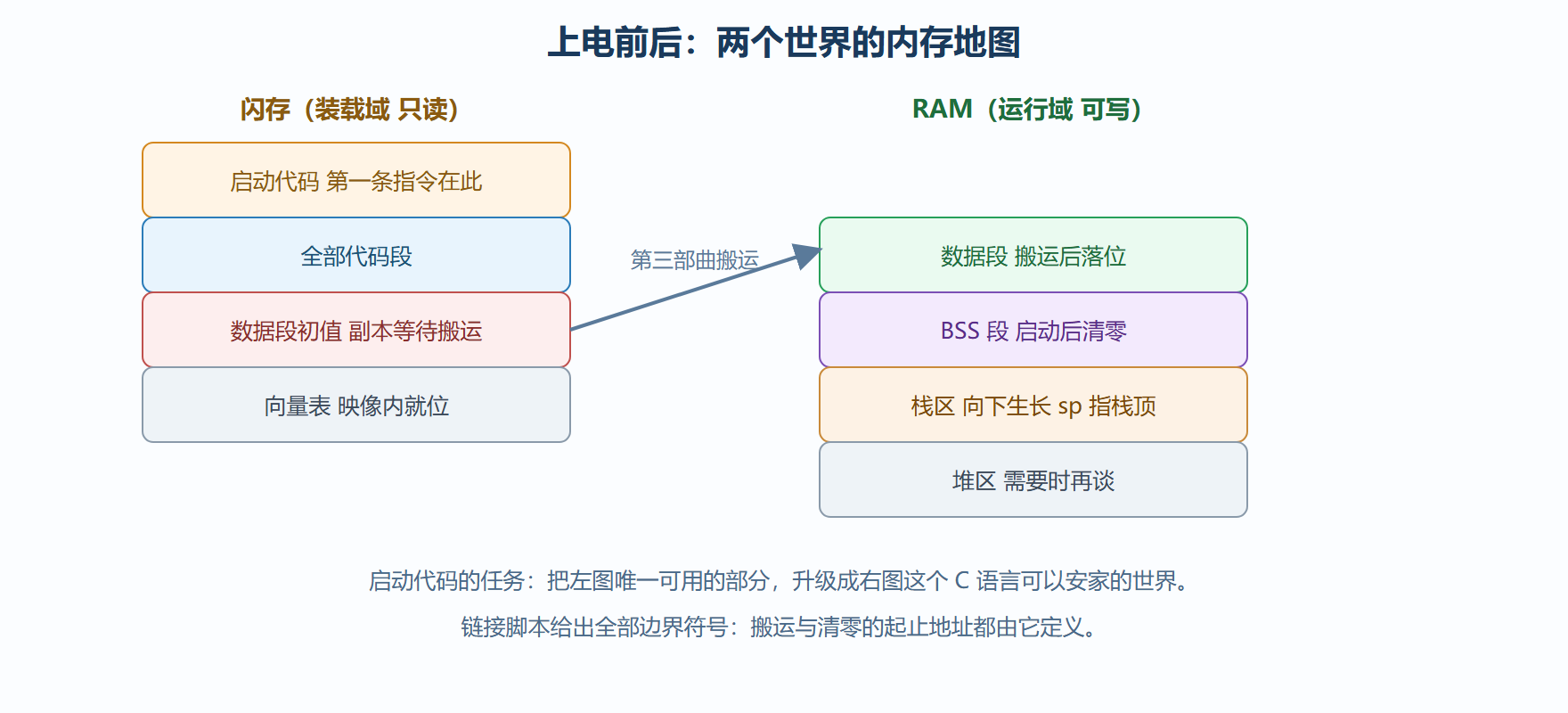

图 6-3：启动时刻的内存映像迁移

链接脚本：地图的绘制者

细心的你会发现代码里引用了一串符号——_stack_top、_data_start、__bss_end——它们全不在任何源文件里定义，而是链接脚本画地图时定下的界碑。链接脚本至少要声明四件事：代码段的装载地址（闪存哪里开始）、数据段的"双地址"（装载在闪存、运行在 RAM，这正是第三部曲搬运两个地址的来源）、BSS 段的起止、栈顶的位置。第 7 章工具链一节会正式写一个完整链接脚本，这里先记住分工：启动汇编是照地图施工的人，链接脚本才是画地图的人，两者对不上就是"卡在启动"类故障的最大来源。

排错清单：卡在启动的三大惯犯

裸机启动失败的表现单调而绝望——灯不亮、串口无输出、调试器里 PC 停在奇怪的地方。三大惯犯按概率排序：其一，向量表或代码段地址与芯片启动配置不符（芯片从零地址取指，你却把代码链到了别处），对策是核对链接脚本首地址与芯片手册的启动地址；其二，sp 没设或指向不存在的内存，第一个函数调用就 faults，对策是调试器直接看 sp 值落在不在有效 RAM 区间；其三，搬运或清零越界把栈区踩了，症状是"跑到某个函数必崩"，对策是给边界符号打印数值核对。三招之外还有一个通用手段：用调试器单步跟完启动代码——它总共不到一百条指令，逐条看 PC 与寄存器，任何异常都藏不住。

深挖：boot ROM、二级加载与界碑的实证

真实芯片的启动链条常有两段：芯片内部 boot ROM 先跑，它负责最基础的时钟与存储初始化，然后从闪存或串口把你的镜像搬进 RAM 跳过去——你写的启动代码是链条的第二环。工程含义有二：入口地址不是你随便定的（boot ROM 跳转的落点由芯片手册规定）；镜像头部可能需要特定魔数（厂商 bootloader 靠它确认镜像合法）。拿到新板子先读芯片手册的启动配置那一章，比改十行代码都有用。

6.2 正文说链接脚本是地图，这里补一个"验图"技巧：把全部界碑符号在启动早期用最朴素的手段输出（串口或调试器内存窗口），与链接脚本声明的数值逐一对照：

nm image.elf | grep -E "_data|_bss|_stack"  应与脚本声明一致
_data_start = 0x42000000   _data_end = 0x420003a8   （搬运长度即差值 0x3a8）
__bss_start = 0x420003a8   __bss_end = 0x42001f50
_stack_top = 0x421ff000
​

搬运与清零的循环次数直接由这些差值决定——界碑错一位字节，搬的就差一个字。变式：故意把链接脚本里栈顶挪出 RAM 范围一兆，复现一次"第一个函数调用就飞"的故障，再用调试器看 sp 与访问地址对不上号——亲手制造过一次，排错时就有了对照样本。

本节要点回顾

• 四部曲：栈指针、向量表、数据段搬运、BSS 清零，顺序有讲究，栈最先。
• 双地址分离：已初始化数据"装载在闪存、运行在 RAM"，启动时亲手搬。
• BSS 必须清：RAM 上电内容随机，C 的零值承诺靠启动代码兑现。
• 链接脚本定界碑：启动代码引用的全部符号来自链接脚本，两者要对得上。
• 裸机无退出：main 返回即悬停，wfe 是终点站。

启动这条路打通了，你已具备白手起家的全部技能。下一节看现代芯片加的"护栏"：TrustZone 与指针认证。
